通过流程图、表格图、甘特图和仪表盘等多种可视化方式，可以把抽象的进销存业务流程拆解为一目了然的图形结构，从而让采购、销售、仓库、财务等部门在同一“画面”上协同工作。在实际企业管理中，使用进销存图解方法，不仅能更清晰地表示采购-入库-出库-销售-结算等关键节点，还能通过图示库存预警、资金占用、周转效率等指标，帮助管理层快速决策。配合支持自定义报表与可视化看板的进销存系统，例如通过类似 https://s.fanruan.com/8bn69;这类模板型工具，将业务流程图与数据看板结合，可以在真实场景中持续优化库存结构、减少积压、提升资金周转效率，从而让进销存管理更高效、更可控。

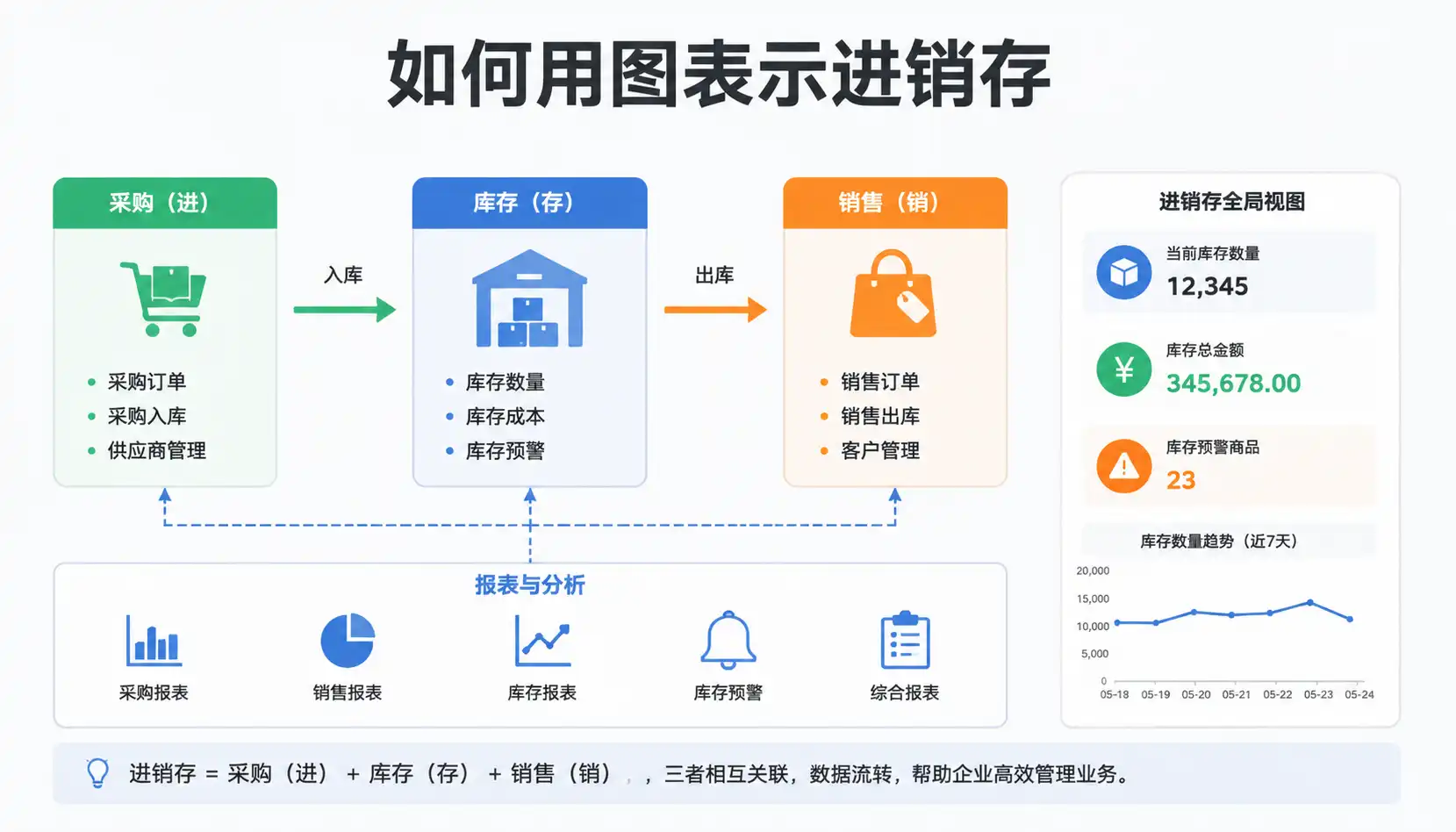

《进销存图解方法详解，如何高效用图表示进销存？》

---

进销存图解方法详解，如何高效用图表示进销存？

😊 一、为什么要用“图”来表示进销存？

在很多企业里，“进销存管理”还是停留在 Excel 表格、口头沟通或零散文档阶段：采购单、出库单、库存表分散在不同文件里，信息孤岛严重。用图形化方式来表示进销存流程，可以解决几个关键痛点：

1. 流程复杂但重复： 采购、入库、出库、退货、调拨、盘点等环节交织在一起，用文字描述容易冗长，用流程图可以一眼看清业务路径。

2. 跨部门协同困难： 销售只关心销售订单，仓库只关注库存数量，财务关注成本与应收应付。用图展示完整“进销存闭环”，能让各部门形成统一认知。

3. 异常难以定位： 库存不准、缺货、积压等问题，如果没有图解，很难判断是采购计划、仓储管理还是销售预测出了问题。可视化之后，问题节点更容易被发现。

4. 培训新员工成本高： 新人理解进销存流程往往需要反复讲解，而一套结构清晰的进销存流程图＋业务场景示意图，可以极大缩短培训周期。

5. 数据分析难以落地： “库存周转率要提高”、“缺货率要降低”这类目标，如果没有对应的图形化报表和仪表盘，就很难转化为日常的可执行动作。

因此，用图表示进销存，不是为了好看，而是为了用视觉化方式承载复杂信息，让人“秒懂”业务运转逻辑。

---

😊 二、进销存图解方法的核心类型概览

要高效地用图表示进销存，先要理解常见的图解类型适合用在什么地方。以下是进销存场景常用的图形化方法：

图解类型	主要用途	典型场景
流程图	表达进销存业务流程和节点流转	“采购→入库→出库→销售→回款”整体流程
泳道图	表示跨部门的分工与协作	采购、仓库、财务、销售之间的责任边界
ER 图/数据结构图	表示商品、仓库、订单等数据结构关系	搭建或优化进销存系统数据模型
表格图	结构化展示库存明细、价格、成本等	多仓、多批次、多规格库存信息对比
甘特图	表示时间维度上的进销存计划与执行	采购计划、生产计划、交期管理
柱状/折线/面积图	展示销量、库存、采购趋势	月度进销存分析、库存动态监控
饼图/环形图	表示结构、占比	品类占比、仓库库存占比、客户贡献占比
仪表盘/看板	综合呈现关键进销存指标（KPI）	库存周转天数、缺货率、安全库存预警
雷达图	对比多维度绩效	多仓库绩效对比、多供应商供货表现对比
地图可视化	展示区域、仓网、分销布局	区域销售、区域库存、发货地与收货地分布

在后续章节中，我们会围绕这些进销存图解方法，结合真实业务场景讲解如何绘制、如何解读，以及如何在系统中落地。

---

😊 三、用流程图梳理进销存全流程

3.1 进销存流程图的基本结构

一个典型的进销存流程图，通常包含以下核心节点：

1. 采购管理
2. 收货与入库
3. 库存管理（含调拨、盘点）
4. 销售与出库
5. 退货与异常处理
6. 结算与对账

可以用标准流程图符号来绘制：

• 椭圆：开始/结束
• 矩形：处理步骤（如“生成采购单”）
• 菱形：决策判断（如“是否达到安全库存”）
• 箭头：流程方向
• 文档图标：单据或记录（如“采购订单”、“出库单”）

一个简化版本的文字流程示意：

1. 库存监控 → 判断是否低于安全库存
2. 若低于 → 生成采购申请 → 审批 → 转采购订单
3. 供应商发货 → 仓库收货 → 验收 → 入库单 → 更新库存
4. 业务下销售订单 → 库存锁定 → 拣货 → 出库单 → 发货
5. 客户签收 → 应收账款 → 回款对账
6. 若发生退货 → 退货检测 → 再入库或报废 → 调整库存与财务记录

在可视化工具（如 Draw.io、Visio、Lucidchart 等）中，把这些步骤画成流程图，就成了一个完整的进销存流程图解。

3.2 如何用流程图突出关键控制点

进销存管理的关键不只是“画流程”，而是通过进销存流程图找到关键控制点，例如：

• 安全库存判断节点
• 价格审批节点
• 大额采购审批节点
• 异常入库（短少、破损）处理节点
• 库存盘点差异确认节点

在进销存流程图中可以用以下方式突出：

• 对关键节点使用不同颜色（如审批节点用橙色）
• 在流程图旁增加简要说明（如“此处需采购经理审批”）
• 配套标注涉及的系统功能与字段（如“库存表：stock_qty、locked_qty”）

这种方式非常适合用于：

• 制定公司进销存管理制度
• 推行新的进销存系统或模板
• 审视并优化当前进销存业务流程

---

😊 四、用泳道图清晰划分部门职责

4.1 泳道图在进销存中的意义

单纯的流程图能表达“做什么”，但对“谁来做”描述不清。对于涉及采购、销售、仓库、财务多部门协同的进销存管理，用泳道图是非常高效的图解方法。

泳道图的横向或纵向“泳道”，一般对应：

• 采购部
• 仓储部
• 销售部
• 财务部
• 运营/计划

每个动作被放在对应部门的泳道中，并通过箭头连接，就能清晰展示跨部门的进销存流程与责任划分。

4.2 一个典型进销存泳道图示意（文字版）

以“库存预警触发采购”为例：

• 运营/计划泳道

• 监控库存与安全库存 → 提出补货需求

• 采购部泳道

• 生成采购申请 → 审批 → 生成采购订单 → 发送给供应商

• 仓储部泳道

• 收货 → 验收 → 生成入库单 → 更新库存数量

• 财务部泳道

• 依据采购订单与入库单 → 应付账款登记 → 付款 → 对账

通过这一张进销存泳道图，所有参与进销存业务的角色都能看到自己和他人的动作关系，极大降低沟通成本，提升协同效率。

---

😊 五、用数据结构图（ER 图）表达进销存核心数据关系

5.1 为什么进销存需要数据模型图？

进销存系统的本质是围绕“进、销、存”构建的一套数据模型。要在系统中正确表达业务，就离不开对商品、仓库、单据、客户、供应商等数据实体的理解。

用实体关系图（ER 图）或简化的数据结构图，可以帮助：

• IT/系统实施人员理解业务数据结构
• 管理者理解“数据从哪来、到哪去”
• 避免重复字段、不一致编码等问题

5.2 典型进销存 ER 图的关键实体

常见实体及典型字段示意：

实体	核心字段举例
商品（Item）	商品编码、名称、规格、单位、条码、分类、品牌
仓库（Warehouse）	仓库编码、仓库名称、仓库类型、地址
库存（Stock）	商品编码、仓库编码、批次号、数量、成本单价、有效期
供应商（Vendor）	供应商编码、名称、联系人、结算方式
客户（Customer）	客户编码、名称、类别、信用额度
采购订单（PO）	单号、供应商、下单日期、状态
采购明细（PO_Line）	单号、商品、数量、价格
销售订单（SO）	单号、客户、日期、状态
销售明细（SO_Line）	单号、商品、数量、价格
出入库单（Stock_Movement）	单号、类型（入/出/调拨）、日期、仓库

ER 图中常见的关系：

• 商品 1 - N 库存记录（一个商品在多个仓库、批次有库存）
• 采购订单 1 - N 采购明细
• 销售订单 1 - N 销售明细
• 出入库单 1 - N 出入库明细

通过 ER 图把进销存中的数据关系“图解”出来，有助于后续做报表、指标分析和系统集成。

---

😊 六、用表格图细化进销存明细与对比

6.1 表格图在进销存中的典型应用

尽管图表直观，但在进销存管理中，表格图依然不可或缺，尤其适用于：

• 多仓、多批次库存明细对比
• 采购、销售价格对比
• 多供应商报价对比
• 库存结构分析（ABC 分类）

例如，多仓库存表格图可以设计为：

仓库	商品编码	商品名称	批次号	可用数量	在途数量	占用数量	安全库存	库存状态
上海仓	A001	XXX	B202401	500	100	50	300	正常
广州仓	A001	XXX	B202402	200	0	20	150	预警

通过这样结构化的库存表格图，可以方便地做对比、筛选和排序，与进销存图表（柱状图、折线图）配合使用，效果更佳。

6.2 进销存表格图与图表的结合

一个常见的做法是：用表格展示明细，用图表展示趋势或占比。 例如：

• 上方：库存曲线图（折线图）展示最近 6 个月库存变化趋势
• 下方：库存明细表格图列出仓库、批次、有效期

这样一来，管理者既能看到趋势，又能深入到具体数据行，做到“宏观＋微观”的双维度分析。

---

😊 七、用甘特图表示进销存计划与时间进度

7.1 甘特图在进销存中的优势

甘特图通常用于项目管理，但在进销存管理中，尤其是涉及采购交期、生产计划、到货时间、销售活动节奏时，甘特图非常有用。

典型应用场景：

• 采购计划排期（下单→发货→到港→清关→入库）
• 生产型企业的“物料到货→生产→成品入库→发货”
• 大促活动前的备货节奏控制

7.2 示例：采购生命周期甘特图（文字示意）

采购批次	供应商	下单日期	发货日期	预计到货	实际到货	入库完成	状态
PO202401	V001	2024-06-01	2024-06-05	2024-06-15	2024-06-18	2024-06-19	已延期入库

甘特图中：

• 横轴是时间
• 纵轴是不同的采购批次或物料
• 每条条形代表该批次从下单到入库的周期

通过进销存甘特图可以直观地看到：

• 哪些批次已经延迟
• 延迟时间有多长
• 是否会影响销售或生产计划

对于管理层而言，这类图解远比单纯的 Excel 日期列表更容易理解进度与风险。

---

😊 八、用柱状图、折线图和面积图做进销存趋势分析

8.1 销售与库存趋势的典型图表

进销存分析离不开趋势图。常见图解方式有：

1. 折线图：

• 月度销售额趋势
• 月度采购额趋势
• 月度库存总额/数量变化

2. 柱状图：

• 各商品、各品类销售量对比
• 各仓库库存数量对比
• 各供应商供货数量/金额对比

3. 面积图：

• 一段时间内库存占用资金规模变化
• 销售与库存的叠加变化（如堆叠面积图）

示例：

• 横轴：月份（1~12 月）
• 左纵轴：销售金额（折线）
• 右纵轴：平均库存金额（柱状）

这样就可以在一张图上比较销售与库存的匹配度，是否存在销售低迷但库存偏高的问题。

8.2 使用图表监控进销存关键指标

可以在图表中重点关注以下进销存 KPI：

• 库存周转天数（Inventory Days）
• 缺货率
• 积压库存比例
• 毛利率
• 采购及时率

例如，用折线图展示各月库存周转天数，可以很直观地看到管理优化是否真正降低了库存占用时间。

---

😊 九、用饼图/环形图表示进销存结构与占比

9.1 适合用饼图的进销存场景

饼图/环形图特别适合表达“占比结构”。在进销存场景中常用来表现：

• 商品品类占比（按销售额或按库存金额）
• 仓库库存占比（总库存中各仓库占比）
• 客户贡献占比（按销售额）
• 供应商采购占比

示例图解场景：

• 一个环形图：库存金额按品类分布
• 外圈细分：在每个品类里再按仓库分布（嵌套环形图）

9.2 使用占比图识别结构性问题

通过这些进销存占比图，可以发现：

• 某个品类在库存金额中占比过高，但销售贡献不高 → 可能存在结构性积压
• 某几个客户贡献了大部分销售额 → 客户集中度高，风险集中
• 少数供应商占据大部分采购额 → 供应风险与议价策略需注意

这类图解对于制定采购策略、备货策略、客户拓展计划很有价值。

---

😊 十、用仪表盘与可视化看板监控进销存全局

10.1 进销存仪表盘的核心思路

当你已经有了各类进销存图形（流程图、柱状图、折线图、饼图等），下一步就是把这些图组装成一个进销存仪表盘/看板。

典型的进销存仪表盘包含：

1. 总览区

• 本月销售额
• 当前库存金额
• 库存周转天数

2. 销售区

• 销售趋势折线图
• Top N 商品销售柱状图
• 主要区域/渠道销售占比

3. 库存区

• 仓库库存占比饼图
• 安全库存预警列表
• 即将到期物料列表

4. 采购区

• 采购金额趋势
• 供应商供货占比
• 紧急采购/延迟到货统计

5. 风险/异常区

• 缺货率
• 积压库存金额
• 质量问题退货率

10.2 在系统中实现可视化进销存看板

如果仅靠 Excel，很难做到实时更新的进销存仪表盘。通常需要：

• 一个支持进销存数据管理和多维分析的系统
• 能够将各类图形组件（柱状图、折线图、饼图、表格）拖拽拼装成看板
• 支持按用户角色配置不同的进销存视图（老板视图、采购视图、仓库视图等）

例如，使用一类可以自定义进销存表单、流程和可视化报表的系统或模板（如链接  https://s.fanruan.com/8bn69; 这类进销存模板），就可以基于实际业务快速搭建进销存仪表盘，并按需调整字段、图表和过滤条件，在图解层面实现对“进、销、存”全局的实时掌控。

---

😊 十一、如何一步步打造企业自己的进销存图解体系？

要落地一套适合自己公司的进销存图解体系，可以参考以下步骤。

11.1 步骤一：梳理业务流程并画出基础流程图

1. 收集现有流程：

• 采购流程
• 入库、出库流程
• 退货流程
• 盘点流程

2. 与业务骨干访谈，确认实际操作步骤与例外处理。
3. 用流程图工具画出“现状流程图”，标注问题点（如：重复录入、审批耗时长、库存不实时等）。

11.2 步骤二：用泳道图明确部门分工

在现状流程的基础上，增加部门维度：

• 把关键节点归属到对应的部门泳道
• 标注“谁发起、谁审批、谁执行”
• 识别跨部门交接点和信息传递方式（纸质、Excel、系统等）

通过进销存泳道图，可以看出：

• 某些环节是否存在不必要的审批
• 信息是否在多个系统/表格中反复传递
• 哪些地方容易导致进销存信息滞后

11.3 步骤三：绘制数据结构图，统一编码与字段

1. 列出所有涉及的实体：商品、仓库、客户、供应商、订单、出入库单等。
2. 确认每个实体的关键字段及其含义（特别是编码规则）。
3. 用 ER 图表示实体之间的关系。

目标是形成一套统一的数据标准，让未来进销存系统、报表、接口都遵从同一套逻辑。

11.4 步骤四：设计关键图表与报表

围绕企业关心的经营问题，设计图表：

• 经营层：销售趋势、库存占用、周转效率
• 业务层：缺货预警、积压库存明细、供应商交期表现
• 操作层：待处理采购单、待发货订单、待盘点商品

把这些需求整理成一张表：

角色	关注问题	对应图表/报表
老板	赚钱情况、资金占用	销售趋势折线图、库存金额柱状图
采购	采购预算、交期、缺货风险	采购甘特图、供应商供货占比
仓库	库存准确性、库容利用率	库存分布饼图、盘点差异表
销售	热销/滞销、备货合理性	品类销量柱状图、缺货统计表
财务	应收应付、成本、毛利	应收账龄分析表、毛利率趋势图

11.5 步骤五：选择或搭建支持图解的进销存系统

在有了完整图解设计后，就可以选择具体工具来实现。理想的系统应具备：

• 支持进销存基础业务（采购、销售、库存）
• 支持自定义字段和编码规则（适配你的数据结构图）
• 支持可视化报表和仪表盘配置（满足图表需求）
• 支持导出/分享图表和看板（方便汇报与协作）

例如，如果采用可自定义的进销存模板系统，可以从现成的“进销存系统模板”出发，再根据你前面梳理的流程和数据模型做调整。类似  https://s.fanruan.com/8bn69; 这类可以直接使用并支持自定义编辑的进销存模板，在实践中能显著降低搭建成本，把图解方法真正嵌入日常经营管理中。

---

😊 十二、常见进销存图解错误与优化建议

12.1 常见错误一：只画图，不落地

问题表现：

• 流程图、泳道图做得很漂亮，但没人看、没人用
• 进销存图解与系统的实际操作脱节

优化建议：

• 让图解与系统界面、单据一一对应
• 新员工培训直接使用这套进销存图解资料
• 定期根据业务变化更新图解内容

12.2 常见错误二：图表堆砌，缺乏重点

问题表现：

• 仪表盘上图表太多，信息噪声大
• 管理者看完也不知道该关注什么

优化建议：

• 每个角色只有 3～5 个核心指标图表
• 对关键指标使用更显眼的视觉层级（大号、鲜明颜色）
• 所有图表都必须服务于某个明确的问题或决策

12.3 常见错误三：忽视时间维度与预警机制

问题表现：

• 只看静态库存，不看趋势
• 预警信息仅在表格中体现，不在图表上明显展示

优化建议：

• 尽量把关键指标做成折线图或带时间轴的图表
• 在图表上设置预警线（如安全库存线、资金占用上限线）
• 对超过阈值的节点使用颜色高亮或标记

12.4 常见错误四：数据源不统一，图解失真

问题表现：

• 不同报表来自不同系统或不同口径
• 同一指标，不同人报出的数字不一致

优化建议：

• 明确“唯一可信数据源”（Single Source of Truth）
• 在图表下注明数据来源和口径说明
• 用统一的进销存系统或数据平台抽取数据再做可视化

---

😊 十三、结合系统模板，把进销存图解与实战融合

13.1 为什么推荐从模板入手，而不是从零开始？

从零开始搭建进销存系统和图解体系，往往需要大量时间和试错成本。而使用成熟的进销存模板，可以：

• 快速获得一套基础合理的进销存数据结构和流程
• 直接使用已有的进销存图表和报表
• 在此基础上按需调整字段、流程和图表

例如，借助类似  https://s.fanruan.com/8bn69; 这样的进销存系统模板：

• 可以直接生成采购、销售、库存等表单与流程
• 自带部分进销存统计报表和图表
• 支持根据你前面梳理的流程图、ER 图来进一步自定义

这类方式特别适合中小企业，既能快速上手，又保留了根据自身业务进行图解优化和流程调整的空间。

13.2 如何把你的图解成果迁移到系统中？

建议按照以下步骤：

1. 对照你的进销存流程图，检查系统流程是否覆盖关键节点。
2. 对照数据结构图，调整系统中的字段、编码和关联关系。
3. 依据你设计的图表需求，在系统报表模块中配置柱状图、折线图、饼图等。
4. 搭建角色化仪表盘：老板看“经营总览”，采购看“采购与供应商表现”，仓库看“库存与预警”。
5. 在日常例会上，用系统中的进销存图表替代传统 PPT，推动图解真正服务于决策。

---

😊 十四、不同业务类型下的进销存图解实践要点

14.1 贸易型企业的进销存图解重点

• 强调进出口流程与在途库存可视化
• 用甘特图展示海运、清关、到货周期
• 用区域地图展示各目的地的出货量与库存分布

图解目标：缩短在途时间、减少缺货与积压、优化仓网布局。

14.2 生产型企业的进销存图解重点

• 把物料需求计划（MRP）和生产计划用甘特图展示
• 用 BOM 结构图表达“成品-半成品-原料”的关系
• 用库存结构图区分“原材料、在制品、成品”

图解目标：保证原料供应、缩短生产周期、降低成品库存。

14.3 连锁零售/电商的进销存图解重点

• 用热力图/地图可视化门店或区域销售与库存
• 用多维交叉表对比 SKU 销售与库存（门店 × 品类 × 时间）
• 用折线图实时监控促销期间的销售与库存消耗速度

图解目标：提高门店补货精准度、减少断货和积压、优化品类组合。

---

😊 十五、总结：进销存图解的价值与未来趋势

进销存图解方法的本质，是用可视化手段把复杂业务“摊开给人看”，把隐性的经验和流程变成显性的、可被复用和优化的图形结构。 通过流程图、泳道图、数据结构图、表格图、趋势图、占比图、甘特图和仪表盘等组合使用，可以在以下方面显著提升管理水平：

• 让进销存流程更清晰，责任更明确
• 让库存结构、销售结构一目了然
• 让采购、仓储、销售、财务围绕同一套数据与图表协同
• 让管理者更快识别风险点和优化机会

未来，进销存图解将呈现几个趋势：

1. 实时化：图表和看板将不再是事后分析，而是实时反映业务状态，支持即时决策。
2. 智能化：结合算法和预测模型，图表不仅展示历史，还能预测缺货、积压和资金占用趋势。
3. 场景化：不同角色会看到不同的进销存图解视图，围绕任务和场景设计，而不是单纯的“大而全”。
4. 低代码与模板化：企业可以通过模板快速搭建自己的进销存系统和可视化图表，再按需灵活调整。

在实务层面，如果希望更快地把本文提到的图解方法真正用起来，可以从一套可配置的进销存模板入手。例如：分享一个我们公司在用的进销存系统模板，需要的可以自取，可直接使用，也可以自定义编辑修改： https://s.fanruan.com/8bn69

把图解思路与实际系统结合，才能真正把“进销存图解”从纸面方案变成日常管理的“可视化驾驶舱”，持续为企业的库存优化和资金效率提升提供支持。

精品问答:

---

什么是进销存图解方法？它如何帮助我更高效地管理库存和销售？

我在学习进销存管理时，听说图解方法可以提高效率，但具体是什么，它怎么帮助我更好地管理库存和销售？我希望通过可视化的方法，减少数据混乱，提升操作准确性。

进销存图解方法是一种通过流程图、示意图等可视化工具，清晰展示采购、库存、销售等环节关系的技术。它帮助企业将复杂的数据流程转化为直观图形，提升信息传递效率，减少库存积压和销售误差。比如，利用流程图展示“入库—库存—出库”的动态变化，可以让管理人员快速定位库存状态，优化补货计划，从而提升运营效率。根据统计，采用图解方法的企业，库存周转率平均提升15%以上。

进销存图解中常用的图形符号有哪些？如何理解这些技术术语？

我看到很多进销存流程图中有不同的符号，比如矩形、菱形、箭头，我不太明白这些符号代表什么，它们具体有什么技术意义？了解这些符号对我理解整个进销存流程有帮助吗？

在进销存图解中，常用符号包括：

1. 矩形：表示流程步骤，如“采购下单”、“库存盘点”。
2. 菱形：表示决策点，如“库存是否足够？”
3. 箭头：表示流程方向和顺序。 例如，“采购订单”通过箭头连接到“入库登记”，说明采购完成后商品进入库存。理解这些符号有助于准确把握业务流程，避免漏环节和重复操作，从而提升管理精度。

如何利用进销存图解方法优化库存周转率？有哪些具体案例？

我想通过图解方法来优化库存周转率，但不清楚具体怎么操作。有没有成功案例或者具体步骤，能让我理解如何用图解提升库存管理效能？

利用进销存图解优化库存周转率主要步骤包括：

步骤	说明
1. 绘制当前进销存流程图	明确现有库存流转路径与瓶颈。
2. 标注库存积压节点	通过图形突出库存过剩环节。
3. 设定关键指标	如库存周转天数、缺货率等。
4. 制定优化方案	调整采购计划、销售策略。

案例：某零售企业通过图解发现“入库延迟”导致库存堆积，调整供应链管理后，库存周转率提升20%。

有哪些工具适合制作进销存图解？如何选择最适合我的软件？

我想做进销存流程图，但市面上有很多工具，我不确定哪个适合我企业的需求。工具选型时我应该考虑哪些因素？有没有推荐的高效软件？

制作进销存图解的常用工具包括：

工具名称	特色	适用场景
Microsoft Visio	专业流程图绘制，支持多种模板	大中型企业流程设计
Lucidchart	云端协作，模板丰富	远程团队协作
Draw.io	免费开源，操作简单	小型企业及个人用户

选择时建议考虑：

• 功能需求（流程复杂度）
• 团队协作需求
• 预算成本
• 学习曲线 结合企业规模和需求，选择合适工具可提升进销存图解效率。
