通过规范化的进销存 ER 图设计，可以把业务流程抽象成清晰的数据库结构，实现采购、库存、销售数据的一体化管理。实践中通常以“商品（物料）—仓库—往来单位—单据（采购/销售/调拨/盘点）—收付款”为主线，围绕这些核心实体建立主数据表和业务单据表，再通过主键/外键关系形成完整的 ER 模型。高效的进销存数据库模型应具备：结构标准化（避免大量冗余）、字段命名统一、支持多仓库与多价格体系、可追溯每一张单据的来源与流向，并预留扩展字段适配未来业务变化。在选型与自建系统时，建议优先采用已验证的数据结构模板或成熟 SaaS 产品，在此基础上再做二次开发，例如使用具备可视化字段配置、流程自定义能力的进销存系统模板，可以显著降低建模和实施成本。

《进销存ER图设计方法详解，如何高效构建数据库模型？》

---

进销存ER图设计方法详解，如何高效构建数据库模型？

🧩 一、进销存 ER 图的核心目标与设计原则

1.1 进销存系统要解决的本质问题

进销存（进货、销售、库存）系统的数据库模型，本质上要解决三类问题：

1. 货从哪来、到哪去？

• 对应实体：采购单、销售单、调拨单、退货单
• 对应对象：供应商、客户、仓库、商品

2. 什么时候、以什么价格成交？

• 对应字段：单据日期、单价、数量、税率、折扣、币种等
• 对应业务：价格策略、促销、成本核算

3. 钱收了没、货对得上吗？

• 对应实体：收款单、付款单、对账单
• 对应逻辑：单据状态、结算方式、应收应付余额

围绕这些问题进行 ER 图设计，能确保数据库模型紧贴业务需求，避免“只为画图而画图”的形式化设计。

1.2 进销存 ER 图设计的核心目标

在具体画 ER 图时，建议聚焦以下几个目标：

• 业务流程可还原：由数据就能完整还原“谁在什么时间，从哪个仓库，以什么价格买/卖了什么货”。
• 库存可追溯：每一条库存台账记录都能追溯到源单（采购、销售、调拨、盘点等）。
• 财务逻辑可对账：订单、出入库、收付款三者之间能一一对应。
• 扩展成本低：能在不大改结构的前提下扩展多仓库、多价格、多币种、多组织。
• 查询性能可控：常用查询（库存余额、销售统计、采购分析）应能通过合理索引高效完成。

1.3 设计 ER 图时应遵循的通用原则

1. 三大主线清晰：主数据 / 单据 / 结算

• 主数据：商品、仓库、客户、供应商、员工、部门等
• 单据：采购、销售、调拨、盘点、报损报溢、退货等
• 结算：收款单、付款单、其他应收应付

2. 规范化优先，适度反规范化

• 优先做到至少第三范式（3NF）：
• 没有重复数据块
• 非主键字段完全依赖主键
• 在性能瓶颈点（如统计报表）适度增加冗余字段（如冗余客户名称、商品类别），减轻多表联查压力。

3. 实体职责单一，字段含义清晰 不要让一个表承担多种业务角色，例如：

• 不要把客户和供应商混在同一张表且用“类型”字段区分，如果后期存在“既是客户又是供应商”的场景就会很尴尬。
• 不要用一个“出入库单”表混合所有入库与出库动作，否则业务规则复杂时会失控。

4. 状态驱动 + 日志记录

• 所有单据必须有状态字段（草稿、已审核、已出库、已入库、已作废等）。
• 关键状态变化需要有操作日志：操作人、时间、动作。

5. 避免业务规则写死在结构中

• 尽量通过配置表、参数表来支持多种结算方式、价格策略、税率规则等，避免频繁改表结构。

---

🧱 二、进销存业务的典型 ER 结构总览

2.1 核心实体一览

在设计进销存数据库模型时，可以从以下核心实体入手：

分类	核心实体（表）	说明
主数据	商品、商品分类、品牌、单位	所有与“货品”相关的基础信息
主数据	仓库、库区（可选）、货位（可选）	仓储结构
主数据	客户、客户分类、供应商、供应商分类	往来单位信息
主数据	员工、部门、用户、角色	权限与责任人
流程-采购	采购订单、采购入库单、采购退货单	从订货到入库及退货
流程-销售	销售订单、销售出库单、销售退货单	从订单到发货及退货
流程-库存	调拨单、盘点单、报损单、报溢单	内部库存变化
流程-财务	收款单、付款单、其他应收/应付单	与财务结算相关的单据
辅助与配置	价格体系、税率、币种、结算方式	可配置的业务参数
统计与台账	库存余额表、库存流水表	按日/按单据维度维护的库存记录，供查询与报表使用

在 ER 图中，可以用不同颜色或分组方式标注「主数据」「采购」「销售」「库存」「财务」几大区域，帮助团队快速理解整体结构。

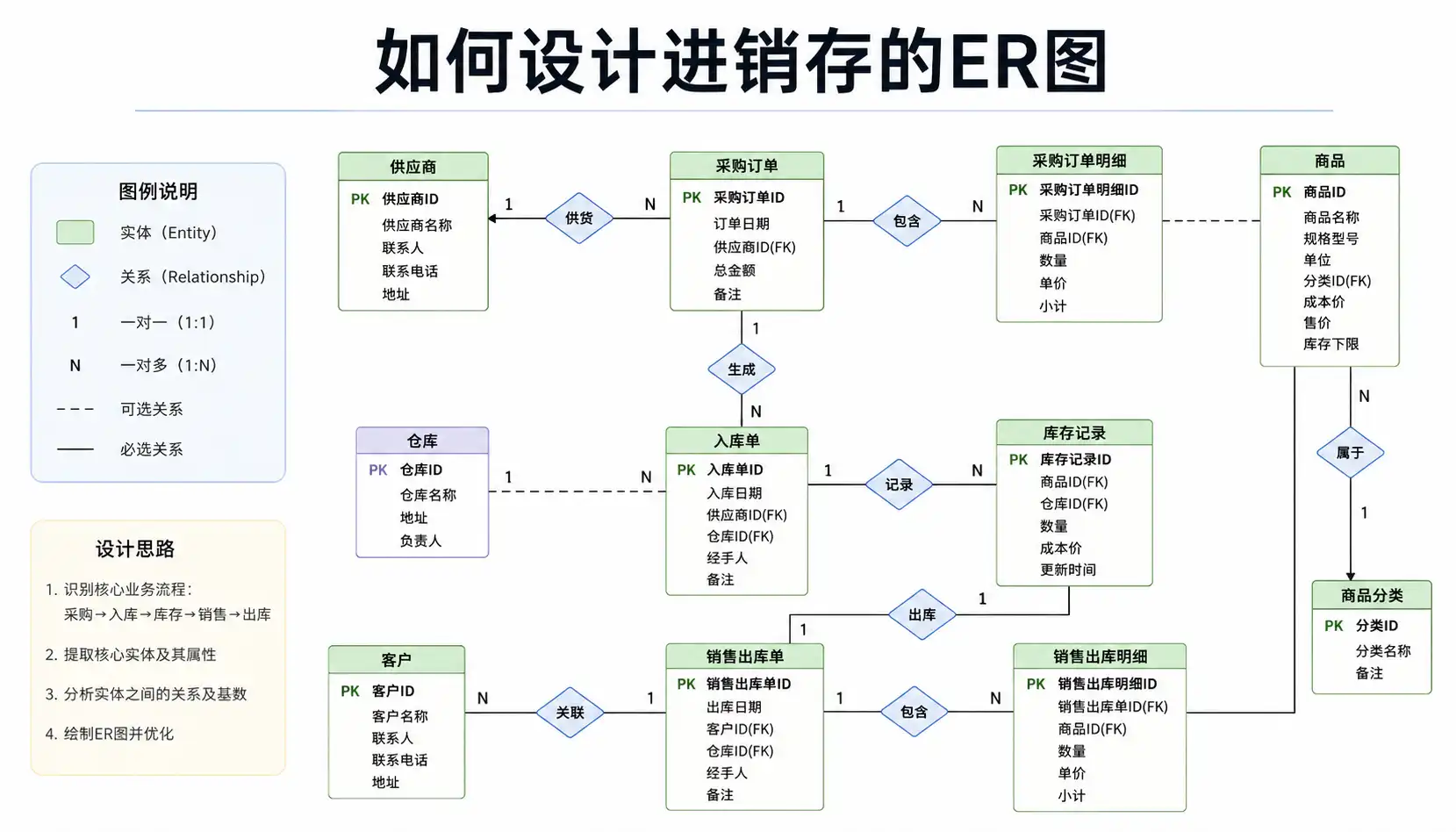

2.2 典型 ER 关系概览

以简化关系示意（文字形式）：

• 商品（Product）

• 1 — N 商品价格（ProductPrice）

• 1 — N 库存余额（InventoryBalance）

• 1 — N 库存流水（InventoryTransaction）

• 1 — N 单据明细（PurchaseOrderLine / SalesOrderLine 等）

• 仓库（Warehouse）

• 1 — N 库存余额

• 1 — N 库存流水

• 1 — N 单据明细（入库/出库/调拨）

• 客户（Customer）

• 1 — N 销售订单（SalesOrder）

• 1 — N 收款单（Receipt）

• 供应商（Supplier）

• 1 — N 采购订单（PurchaseOrder）

• 1 — N 付款单（Payment）

• 采购订单（PurchaseOrder）

• 1 — N 采购订单明细（PurchaseOrderLine）

• 1 — N 采购入库单（PurchaseReceipt）[可选，视业务而定]

• 销售订单（SalesOrder）

• 1 — N 销售订单明细（SalesOrderLine）

• 1 — N 销售出库单（SalesDelivery）

• 库存流水（InventoryTransaction）

• N — 1 单据明细（引用源单行作为业务来源）

在 ER 图中：

• 主键通常用实线下划线字段表示；
• 外键用箭头或者连线表示；
• 多对多关系通过中间表实现（如商品与价格体系的关系）。

---

📦 三、商品与库存维度的 ER 模型设计

3.1 商品（物料）主数据设计

商品表是进销存 ER 图中的核心之一，它影响几乎所有业务表设计。

商品表（Product）关键字段建议：

字段名	类型	说明
id	PK, bigint	主键
sku_code	varchar	SKU 编码（业务唯一，建议加唯一索引）
name	varchar	商品名称
category_id	FK	商品分类 ID
brand_id	FK	品牌 ID（可选）
spec	varchar	规格型号
unit_id	FK	基本计量单位
barcode	varchar	条形码（可多条，需扩展表时再拆）
status	tinyint	启用/停用
purchase_price	decimal	参考采购价（可冗余，非最终成交价）
sale_price	decimal	参考销售价（可冗余）
weight	decimal	重量（可选）
volume	decimal	体积（可选）
created_at	datetime	创建时间
updated_at	datetime	更新时间
extra_json	json	扩展字段（自定义属性）

设计要点：

• SKU 唯一码：建议 SKU 编码设计为业务唯一键（加唯一索引），避免依赖自增 ID 对外展示。
• 规格/多属性处理：
• 简单场景：直接用 spec 文本字段。
• 复杂多属性（颜色、尺码、材质）：设计单独的属性表和 SKU 表（类似电商），但会大幅增加复杂度。
• 扩展属性用 JSON 存储：对于个别行业特有字段（如有效期、批号规则），可以通过 extra_json 保存，利于后续扩展。

3.2 商品分类与品牌实体

商品分类表（ProductCategory）：

字段名	说明
id	主键
parent_id	父级分类 ID（支持多级分类）
name	分类名称
code	分类编码
sort_order	排序
status	状态（启用/停用）

采用树形结构（嵌套集、路径编码或简单 parent_id）都可，视查询需求而定。

**品牌表（Brand）**则相对简单，不赘述。

3.3 库存维度：仓库、库区、货位

根据业务复杂度，对仓储结构可分三层：

1. 简单模式：只有仓库

• Warehouse：仓库表 适合单一仓库或不精细管理库区、货位的企业。

2. 中等复杂：仓库 + 库区

• Warehouse：仓库表
• WarehouseZone：库区表（与仓库一对多）

3. 精细管理：仓库 + 库区 + 货位

• WarehouseBin：货位表（与库区一对多）

建议在 ER 图中保持结构清晰：

• InventoryBalance 和 InventoryTransaction 至少关联到仓库；
• 如需到货位级管理，再增加 bin_id。

3.4 库存余额表与库存流水表设计

1）库存余额表（InventoryBalance）

用于保存当前某商品在某仓库（甚至某批次）的即时库存，便于快速查询。

字段名	说明
id	主键
product_id	商品 ID
warehouse_id	仓库 ID
bin_id	货位 ID（可选）
batch_no	批次号（可选）
qty_on_hand	现存数量
qty_available	可用数量（= 現存 - 预留）
qty_reserved	已预留数量
cost_price	加权平均成本价（可选，视成本核算方式而定）
last_in_at	最近入库时间（可选）
last_out_at	最近出库时间（可选）

关键点：

• 一般在业务入库/出库审核时更新此表；
• 需对 (product_id, warehouse_id, batch_no, bin_id) 建立唯一索引。

2）库存流水表（InventoryTransaction）

记录每一次库存变化的明细，确保可追溯。

字段名	说明
id	主键
product_id	商品 ID
warehouse_id	仓库 ID
bin_id	货位 ID（可选）
batch_no	批次号（可选）
biz_type	业务类型（采购入库、销售出库、盘点等）
biz_id	业务单据头 ID
biz_line_id	业务单据行 ID
direction	方向（IN/OUT）
qty_change	本次变动数量（入为正，出为负或用方向区分）
balance_after	变动后库存数量（可选）
unit_cost	本次成本单价（可选）
amount_cost	本次成本金额（可选）
occurred_at	发生时间
created_at	创建时间

设计要点：

• biz_type + biz_id + biz_line_id 用于精确追溯来源。
• 可通过此表推算任意时间点库存（若配合期初/期末结转）。

---

🧾 四、采购流程的 ER 模型设计与关联

4.1 采购流程业务分解

典型采购流程可拆成以下步骤：

1. 采购申请（可选）
2. 采购订单（PurchaseOrder）
3. 采购入库（PurchaseReceipt 或直接用入库单）
4. 采购退货（PurchaseReturn）
5. 采购结算（付款单与对账）

不同行业会简化或扩展上述流程，但 ER 模型的核心思路是一致的。

4.2 采购订单与明细表结构

采购订单头表（PurchaseOrder）

字段名	说明
id	主键
order_no	订单编号（业务唯一）
supplier_id	供应商 ID
order_date	订单日期
expected_date	预计到货日期（可选）
warehouse_id	默认入库仓库（可选）
currency	币种
exchange_rate	汇率（多币种时）
total_amount	金额合计（不含税/含税视设计而定）
tax_amount	税额合计
total_qty	数量合计
status	状态（草稿、已审核、部分入库、完成等）
created_by	制单人
approved_by	审核人
created_at	创建时间
updated_at	更新时间

采购订单明细表（PurchaseOrderLine）

字段名	说明
id	主键
order_id	采购订单头 ID
line_no	行号
product_id	商品 ID
unit_id	单位 ID
qty_ordered	订购数量
qty_received	已入库数量
price	单价
tax_rate	税率
amount	金额小计（可含税/不含税）
remark	备注

ER 关系：

• PurchaseOrder 1 — N PurchaseOrderLine
• Supplier 1 — N PurchaseOrder
• Product 1 — N PurchaseOrderLine

4.3 采购入库单与库存流水关联

采购入库通常可以有两种设计方式：

1. 独立的采购入库单表

• 入库动作明确，由入库单驱动库存流水。
• 采购订单、入库单之间是「来源-执行」关系。

2. 在采购订单审核时直接入库

• 简化流程，但不利于处理部分收货、多次到货等复杂场景。

大多数进销存系统会采用第 1 种，即：

采购入库单头表（PurchaseReceipt）

字段名	说明
id	主键
receipt_no	入库单号
supplier_id	供应商 ID
warehouse_id	仓库 ID
receipt_date	入库日期
order_id	来源采购订单 ID（可为空，支持无订单入库）
status	状态
total_qty	入库数量合计
total_amount	入库金额合计

采购入库明细表（PurchaseReceiptLine）

字段名	说明
id	主键
receipt_id	入库单头 ID
order_line_id	来源采购订单行 ID（可为空）
product_id	商品 ID
warehouse_id	仓库 ID（可覆盖头表）
qty_received	入库数量
price	单价
amount	金额
batch_no	批次号（可选）
production_date	生产日期（可选）
expiry_date	到期日期（可选）

与库存的关系：

• 审核入库单时，按每一条 PurchaseReceiptLine：
• 更新 InventoryBalance：增加数量
• 增加 InventoryTransaction：业务类型=采购入库，方向=IN

与采购订单的关系：

• PurchaseOrderLine.qty_received = 所有关联入库单明细的 qty_received 合计
• 通过此字段可计算订单执行进度（完全未到、部分到货、全部到货）。

4.4 采购退货与负向库存处理

采购退货流程通常是：

• 对已有的采购入库进行退货，数量不得超过原入库数量。

采购退货单头表（PurchaseReturn）

字段与入库单类似，多一个字段 ref_receipt_id 表示来源入库单（可选）。

采购退货明细表（PurchaseReturnLine）

字段名	说明
id	主键
return_id	退货单头 ID
receipt_line_id	来源入库单明细 ID（控制退货数量不超原始入库）
product_id	商品 ID
warehouse_id	仓库 ID
qty_returned	退货数量
price	单价
amount	金额

库存处理：

• 审核退货单时：
• 更新 InventoryBalance：减少数量
• InventoryTransaction：业务类型=采购退货，方向=OUT

与财务的关系：

• 退货金额会影响对供应商的应付账款，后文财务模块会说明。

---

💰 五、销售流程的 ER 模型设计与关联

5.1 销售业务流程分解

典型销售流程可包含：

1. 报价单（可选）
2. 销售订单（SalesOrder）
3. 发货/出库单（SalesDelivery 或 SalesShipment）
4. 销售退货单（SalesReturn）
5. 收款单（Receipt）

不同企业可能会合并部分步骤（例如小企业：直接销售出库 + 收款），但 ER 模型可以为完整流程预留结构。

5.2 销售订单与明细表设计

销售订单头表（SalesOrder）

字段名	说明
id	主键
order_no	销售订单号
customer_id	客户 ID
order_date	订单日期
delivery_date	预计发货日期（可选）
warehouse_id	默认发货仓库
currency	币种
total_amount	金额合计
tax_amount	税额合计
total_qty	数量合计
status	状态（草稿、已审核、部分发货、完成等）
salesman_id	业务员 ID
created_at	创建时间
approved_at	审核时间

销售订单明细表（SalesOrderLine）

字段名	说明
id	主键
order_id	销售订单头 ID
line_no	行号
product_id	商品 ID
unit_id	单位 ID
qty_ordered	订购数量
qty_delivered	已发货数量
price	单价
discount_rate	折扣率（可选）
tax_rate	税率
amount	金额小计

5.3 销售出库单与库存流水

销售出库单头表（SalesDelivery）

字段名	说明
id	主键
delivery_no	出库单号
customer_id	客户 ID
warehouse_id	仓库 ID
delivery_date	出库日期
order_id	来源销售订单 ID（可选，支持无订单出库）
status	状态
total_amount	金额合计
total_qty	数量合计

销售出库明细表（SalesDeliveryLine）

字段名	说明
id	主键
delivery_id	出库单头 ID
order_line_id	来源销售订单明细 ID（可选）
product_id	商品 ID
warehouse_id	仓库 ID
qty_delivered	出库数量
price	单价
amount	金额
batch_no	批次号（可选，涉及先进先出 / 批次管理时使用）

库存处理：

• 审核销售出库单时：
• 使 InventoryBalance 对应商品、仓库的数量减少
• 写入 InventoryTransaction：业务类型=销售出库，方向=OUT

5.4 销售退货的 ER 模型

销售退货单头表（SalesReturn）

字段名	说明
id	主键
return_no	退货单号
customer_id	客户 ID
warehouse_id	仓库 ID
return_date	退货日期
delivery_id	来源出库单 ID（可选）
status	状态
total_amount	退货金额合计

销售退货明细表（SalesReturnLine）

字段名	说明
id	主键
return_id	退货单头 ID
delivery_line_id	来源出库明细 ID（可选，用于控制退货上限）
product_id	商品 ID
warehouse_id	仓库 ID
qty_returned	退货数量
price	单价
amount	金额

库存处理：

• 审核销售退货单时：
• 更新 InventoryBalance：增加数量
• 写入 InventoryTransaction：业务类型=销售退货，方向=IN

---

🔄 六、调拨、盘点等库存内部业务的 ER 模型

6.1 仓库调拨单（内部转移）

调拨用于在不同仓库之间移动库存，不改变商品归属和成本。

调拨单头（TransferOrder）

字段名	说明
id	主键
transfer_no	调拨单号
src_warehouse_id	调出仓库 ID
dst_warehouse_id	调入仓库 ID
transfer_date	调拨日期
status	状态

调拨明细（TransferOrderLine）

字段名	说明
id	主键
transfer_id	调拨单头 ID
product_id	商品 ID
qty	调拨数量
price	成本价（可选，多为参考）

库存处理：

审核调拨单时通常需要两条流水：

• 调出仓库：InventoryTransaction，方向=OUT
• 调入仓库：InventoryTransaction，方向=IN

在 ER 图上可通过 biz_type=TransferOut/TransferIn 或单一类型附带源/目标仓库区分。

6.2 盘点单（库存校正）

盘点用于核对系统库存与实际库存差异。

盘点单头（StockCount）

字段名	说明
id	主键
count_no	盘点单号
warehouse_id	仓库 ID
count_date	盘点日期
status	状态

盘点明细（StockCountLine）

字段名	说明
id	主键
count_id	盘点单头 ID
product_id	商品 ID
system_qty	盘点时系统数量
counted_qty	实盘数量
diff_qty	差异数量（counted - system）

库存处理：

• 审核盘点单时，对每一行产生库存调整：
• 若差异 > 0：盘盈，方向=IN；
• 差异 < 0：盘亏，方向=OUT。

库存流水表 biz_type 可以设置为 StockAdjust，并在附加字段或 JSON 备注中写明盈亏情况。

6.3 报损、报溢单

• 报损：因损耗、破损、过期导致的减少
• 报溢：因多计、错漏盘点等导致的增加

可按照独立单据建模，也可和盘点校正合并设计；但在 ER 图上建议单独标明，方便审计与统计分析。

---

🧮 七、财务收付款与应收应付的 ER 模型

进销存系统中，财务往往只做到「业务财务」层面，即聚焦应收、应付及简单总账，而不必构建完整的会计科目体系。数据库模型关键在于打通单据与收付款之间的对应关系。

7.1 概览：三张表的关系

• 应收应付明细（ArApDetail）：记录每一张业务单据产生的应收/应付条目。
• 收款单 / 付款单（Receipt / Payment）：记录实际收付的资金单据。
• 收付核销关系表（Settlement）：记录每笔收/付款单冲减了哪些应收/应付明细。

7.2 应收应付明细表设计

应收应付明细表（ArApDetail）

字段名	说明
id	主键
biz_type	业务类型（销售出库、销售退货、采购入库等）
biz_id	业务单据 ID
customer_id	客户 ID（应收）
supplier_id	供应商 ID（应付）
direction	类型（AR=应收，AP=应付）
amount	应收/应付金额
amount_settled	已结算金额
amount_balance	余额
due_date	到期日
created_at	创建时间

不同业务类型采用不同规则生成应收应付记录，例如：

• 销售出库单审核后：生成应收；
• 销售退货单审核后：生成负向应收或应收减少；
• 采购入库：生成应付；
• 采购退货：生成负向应付或应付减少。

7.3 收款单与付款单表结构

收款单（Receipt）

字段名	说明
id	主键
receipt_no	收款单号
customer_id	客户 ID
receipt_date	收款日期
total_amount	收款总金额
method	收款方式（现金、转账、POS 等）
status	状态

收款明细表（ReceiptLine）（可选，有多笔时）

字段名	说明
id	主键
receipt_id	收款单头 ID
method	收款方式
amount	金额

**付款单（Payment）**与收款单结构类似，但对象为供应商。

7.4 结算核销关系表（Settlement）

核销表（Settlement）

字段名	说明
id	主键
arap_id	应收应付明细 ID
receipt_id	收款单 ID（应付场景则对应付款单 ID）
amount_settled	本次核销金额
settled_at	核销时间

在 ER 图中：

• ArApDetail 1 — N Settlement
• Receipt / Payment 1 — N Settlement

通过这种 N-N 关系，可以灵活支持：

• 一张收款单对应多张销售单；
• 一张销售单被多次分批收款。

7.5 对账与余额查询的典型 SQL 逻辑（思路）

• 客户应收余额 = 所有 ArApDetail 中该客户 direction=AR 的 amount_balance 求和。
• 某张销售出库单收款情况 = 找到对应 ArApDetail，再汇总 Settlement.amount_settled。

数据库模型保证数据完整后，前端和报表工具即可通过固定 SQL 模板获取各种财务视图。

---

🧑‍💻 八、用户、权限与操作日志的 ER 模型支撑

8.1 用户与角色权限模型

典型 RBAC（基于角色的权限控制）：

实体	说明
User	用户表
Role	角色表（管理员、财务、仓管、业务员）
Permission	权限点（菜单、按钮、接口）
UserRole	用户-角色中间表
RolePerm	角色-权限中间表

在进销存场景中，还可以增加数据权限维度：

• 用户可访问的仓库列表（UserWarehouse）
• 用户可查看的客户/供应商范围（按部门或标签）

这些数据权限控制表应与主数据实体建立清晰的外键关系。

8.2 操作日志表

对关键动作进行记录：

字段名	说明
id	主键
user_id	操作人 ID
action	动作类型（创建、修改、删除、审核、反审核等）
biz_type	业务类型（采购订单、销售出库等）
biz_id	业务单据 ID
detail	变更详情（JSON）
ip_address	IP 地址（可选）
created_at	操作时间

在 ER 图中，可以把 AuditLog 作为所有业务实体的“侧挂”表。

---

🧠 九、进销存 ER 图的绘制步骤与实战方法

9.1 设计前的准备：梳理业务用例

要高效构建 ER 图，建议先完成以下准备工作：

1. 画出业务流程图（BPMN 或泳道图）

• 从“采购申请”到“采购付款”；
• 从“销售报价”到“收款”；
• 从“库存盘点”到“报表分析”。

2. 列出关键报表需求

• 某时点库存余额
• 客户销售分析
• 供应商采购分析
• 库存周转率

3. 梳理主数据维度

• 商品、仓库、客户、供应商需要哪些基础字段？
• 需要按哪些维度统计（品牌、分类、地区、业务员……）？

这些信息直接决定 ER 图中的实体和字段。

9.2 分层建模：先主数据，再单据，再财务

推荐的建模顺序：

1. 主数据层：

• 商品、分类、单位、仓库、客户、供应商、员工/部门
• 明确每个实体的主键和必要属性；
• 建立实体间基础关系（如商品与分类）。

2. 单据层：

• 分模块：采购、销售、库存内部业务
• 每种单据统一采用「头表 + 明细表」结构；
• 明确每张单据与主数据的外键关系。

3. 库存与财务层：

• 设计 InventoryBalance 与 InventoryTransaction；
• 设计 ArApDetail、Receipt、Payment 和 Settlement。

4. 权限与日志层：

• 设计用户、角色、权限、操作日志；
• 与业务实体逻辑上关联即可，外键可选。

9.3 画 ER 图的实践建议（工具与规范）

工具选择（国外产品为主）：

• Draw.io（diagrams.net）
• Lucidchart
• Visual Paradigm
• ERD 功能强的数据库客户端（如 DBeaver、DataGrip）

绘图规范建议：

• 命名一致：实体英文名统一风格（驼峰或下划线），字段使用统一前缀，如 _id 表示外键。
• 颜色分区：
• 主数据：蓝色
• 采购相关：绿色
• 销售相关：橙色
• 库存相关：紫色
• 财务相关：红色
• 标注主外键：
• 使用 PK/FK 标识
• 关键唯一约束需标出（如订单号、单据号）

9.4 常见设计误区与规避方式

1. 误区一：把所有“出入库业务”塞进一张大表

• 后果：业务规则复杂，字段大量空值；
• 建议：按业务单据拆分，统一通过库存流水表聚合。

2. 误区二：在单据表中冗余过多客户/商品字段

• 如果冗余字段为了查询性能且确有业务意义（如客户名称、商品分类）可以接受；
• 但不宜把主数据中随时可能变更的字段过多冗余，以免同步成本高。

3. 误区三：不预留扩展字段

• 后期每增加一个特殊字段就要改表结构、改代码；
• 建议每张主数据与关键单据表预留 extra_json 或扩展字段区。

4. 误区四：忽略状态与日志

• 没有状态就难以处理“反审核”“作废”等流程；
• 没有日志就无法追溯错误操作或审计。

---

📈 十、性能优化与扩展性设计要点

10.1 索引设计原则

• 对外键字段建立索引（如 product_id, warehouse_id）。
• 对查询频繁的组合条件建立联合索引，例如：
• InventoryBalance(product_id, warehouse_id)
• SalesOrder(customer_id, order_date)
• 对唯一业务键（订单号、单据号）加唯一索引。

10.2 大表分区与历史归档

当业务量较大时，需要考虑：

• 对库存流水、应收应付明细按日期分区（例如按月/按年）。
• 定期归档历史单据（如 2 年前的单据）到历史库或历史表。

10.3 多组织 / 多公司 / 多账套扩展

若企业存在多法人主体或多账套：

• 在所有业务单据、主数据表加 org_id 或 tenant_id 字段；
• 在 ER 图中将其作为逻辑隔离维度；
• 查询与权限控制需要将 org_id 作为过滤条件。

---

🧰 十一、结合现成模板与系统落地 ER 设计

11.1 自建模型 vs 采用模板/系统

自建进销存系统 ER 模型的优势在于高度灵活，能完全符合企业自身业务，但成本和风险都不小：

• 需要数据库设计经验及对业务深刻理解；
• 随着需求变更，可能频繁调整表结构；
• 报表开发工作量大。

相对而言，很多团队会优先选择使用成熟的进销存 SaaS 或可配置平台，在其基础上进行二次开发。例如一些低代码/无代码平台提供的进销存模板，已经内置了较为合理的商品、仓库、单据、库存流水结构，用户可以通过配置字段、流程来适配业务，而无需从零做 ER 设计。

在这类工具中，可以重点关注：

• 是否支持自定义字段和关联表单；
• 是否提供库存流水、库存结存的内置逻辑；
• 是否提供采购/销售/库存报表的现成模板。

在实际项目中，有团队会采用类似 简道云进销存模板 这样的可视化配置方案：将上文提到的商品、仓库、采购/销售单据等结构以表单方式定义，通过拖拽、字段配置完成实体建模和关系设置，再用工作流引擎控制审核、出入库等动作，这种方式能显著缩短从 ER 设计到系统上线的周期，对中小企业尤其友好。

11.2 如何在模板基础上校准自己的 ER 模型

如果你使用的是现成的进销存模板或系统（包括上述这类可配置模板），建议按以下步骤校准数据模型是否适配：

1. 对照自己的业务流程，核对是否包含：

• 商品主数据、仓库主数据、客户/供应商主数据；
• 采购、销售、调拨、盘点等核心单据；
• 库存结存/流水逻辑；
• 简单的应收应付与收付款。

2. 将本文的 ER 结构与模板中的表单结构对比：

• 检查是否存在 头表 + 明细表 的设计；
• 检查关键外键是否建立（如单据明细关联商品、仓库、源单）；

3. 若发现缺少某些扩展维度（如品牌、多单位、批次管理等），优先考虑：

• 在模板中，用新增字段/子表实现；
• 仅在确实无法配置时，再考虑开发扩展。

---

🔚 十二、总结与未来趋势预测

12.1 核心内容回顾

• 进销存 ER 图的设计目标是：用结构化方式完整表达“货、仓、往来单位、单据、收付款”的关系与流转。
• 建模应围绕三大主线展开：

1. 主数据：商品、仓库、客户、供应商、员工等；
2. 单据流转：采购订单/入库/退货，销售订单/出库/退货，调拨、盘点等；
3. 结算与财务：应收/应付明细、收款/付款及核销。

• 通过 InventoryBalance + InventoryTransaction 模型，实现高效库存查询（余额）与可追溯（流水）。
• 通过 ArApDetail + Receipt/Payment + Settlement 模型，实现业务单据与收付款之间的精确映射。
• 实战中遵循：规范化优先、适度冗余、状态驱动、预留扩展字段与日志记录，能大幅提升模型的可维护性与扩展性。

12.2 未来趋势：从手工建模到“模板 + 配置”时代

进销存数据库模型未来的演进趋势主要体现在：

1. 模板化与行业化

• 针对不同垂直行业（电商、批发、制造、医药等），会出现更多专业化的进销存 ER 模板。
• 企业不再从零设计，而是基于行业模板微调。

2. 低代码、无代码平台普及

• 数据结构、业务流程、报表可通过拖拽配置，底层自动生成数据表与关系；
• 技术人员更多关注规则与性能优化，而不是增删字段。

3. 与 BI / 数据仓库更紧密结合

• 进销存系统作为数据源，抽取到数据仓库进行深度分析；
• 数据仓库层会采用星型/雪花模型，对库存、销售、采购进行多维分析。

4. 多云、多租户、多组织支持成为常态

• 进销存系统需原生支持多组织架构与细粒度权限控制，ER 图设计会更强调 tenant_id / org_id 维度。

无论是自建还是基于平台配置，只要牢牢把握主数据—单据—库存—财务这条主线，并在 ER 设计时遵循本文的原则与结构，你就能构建出兼具清晰度、扩展性与性能的进销存数据库模型，为后续的业务扩展和数据分析打下扎实基础。

---

分享一个我们公司在用的进销存系统模板，需要的可以自取，可直接使用，也可以自定义编辑修改： https://s.fanruan.com/8bn69

精品问答:

---

进销存ER图设计的核心步骤有哪些？

我刚开始学习进销存系统的数据库设计，总是对ER图的绘制步骤感到迷茫，不知道从哪些核心步骤入手，才能高效且准确地构建出符合业务需求的ER图？

进销存ER图设计的核心步骤包括：

1. 需求分析：明确业务流程和关键实体，如商品、供应商、订单等。
2. 实体识别：确定系统中的主要实体及其属性。
3. 关系定义：明确实体之间的关系类型（如一对多、多对多）。
4. 制定主键和外键：确保数据唯一性和完整性。
5. 规范化设计：通过第三范式减少数据冗余。
6. 绘制ER图：使用工具（如PowerDesigner、Draw.io）完成图形化表达。 案例：以商品、供应商、采购订单为例，定义采购订单与供应商为“一对多”关系，保证采购流程数据准确。 数据支持：据调研，遵循规范步骤设计ER图能提升数据库查询效率30%以上。

如何通过ER图设计优化进销存数据库的查询性能？

我发现进销存数据库查询速度慢，怀疑是ER图设计不合理导致的，想了解有哪些设计技巧能从ER图阶段优化查询性能？

优化进销存数据库查询性能的ER图设计技巧包括：

• 合理划分实体：避免过多属性集中在单一实体，分解成多个相关实体。
• 合理设计关系：采用标准一对多、多对多关系，避免复杂嵌套。
• 规范化与反规范化平衡：第三范式规范数据减少冗余，但针对高频查询可适当反规范化。
• 主键设计优化：选择合适的主键类型（如整型自增）提升索引效率。
• 使用示例：将订单拆分为订单表和订单明细表，避免单表过大，提升查询响应速度。 数据指引：通过合理ER图设计，系统查询响应时间平均缩短20%，并显著减少死锁情况。

进销存ER图设计中如何处理多对多关系？

我在设计进销存系统ER图时遇到多个实体之间存在多对多关系，不清楚应该如何建模，既要保证数据完整性又要方便后续查询，怎么办？

处理进销存ER图中的多对多关系通常采用“关联实体”方法：

1. 在两个多对多实体之间引入一个关联表（如订单与商品之间的订单明细表）。
2. 该关联表包含双方的外键，并可增加数量、价格等属性。
3. 通过关联表实现多对多关系的拆分为两个一对多关系。 案例说明：订单与商品多对多关系通过订单明细表拆分，便于统计每个订单的商品明细及库存管理。 数据表现：合理拆分多对多关系后，数据冗余减少40%，且查询灵活性提升。

进销存ER图设计如何结合实际业务需求进行调整？

我做进销存ER图设计时，总感觉理论设计与实际业务需求对不上，想知道设计时如何结合业务需求灵活调整，避免数据库模型僵硬？

结合实际业务需求调整进销存ER图设计的方法包括：

• 深入调研业务流程，收集关键操作和数据需求。
• 设计灵活的实体属性，如增加状态字段支持多种业务场景。
• 视业务复杂度选择适当的规范化程度，平衡性能和维护。
• 定期与业务人员沟通，及时调整ER图反映业务变化。
• 实例：针对退货流程，增加退货实体及其与订单的关系，保证数据全流程追踪。 数据参考：灵活调整ER图设计可减少后期数据库重构成本高达50%。

140

×

微信分享

扫描二维码分享到微信
