LabVIEW Excel模板的核心应用在于1、实现自动化数据采集与处理；2、提升实验数据管理效率；3、简化实验报告生成流程。通过将LabVIEW与Excel模板结合，用户可以在实验控制和数据采集过程中，直接将结果以预设格式输出到Excel文件，从而大幅减少手工整理和分析数据的时间。以“自动化数据采集与处理”为例，工程师可设计标准化的Excel表格模板，通过LabVIEW程序调用并填写实时采集的数据，实现设备状态监控、试验曲线绘制和统计分析的全流程自动输出。这不仅提升了数据准确性，还增强了后续的数据追踪与复用能力，为科研和工程项目提供坚实的数据基础。

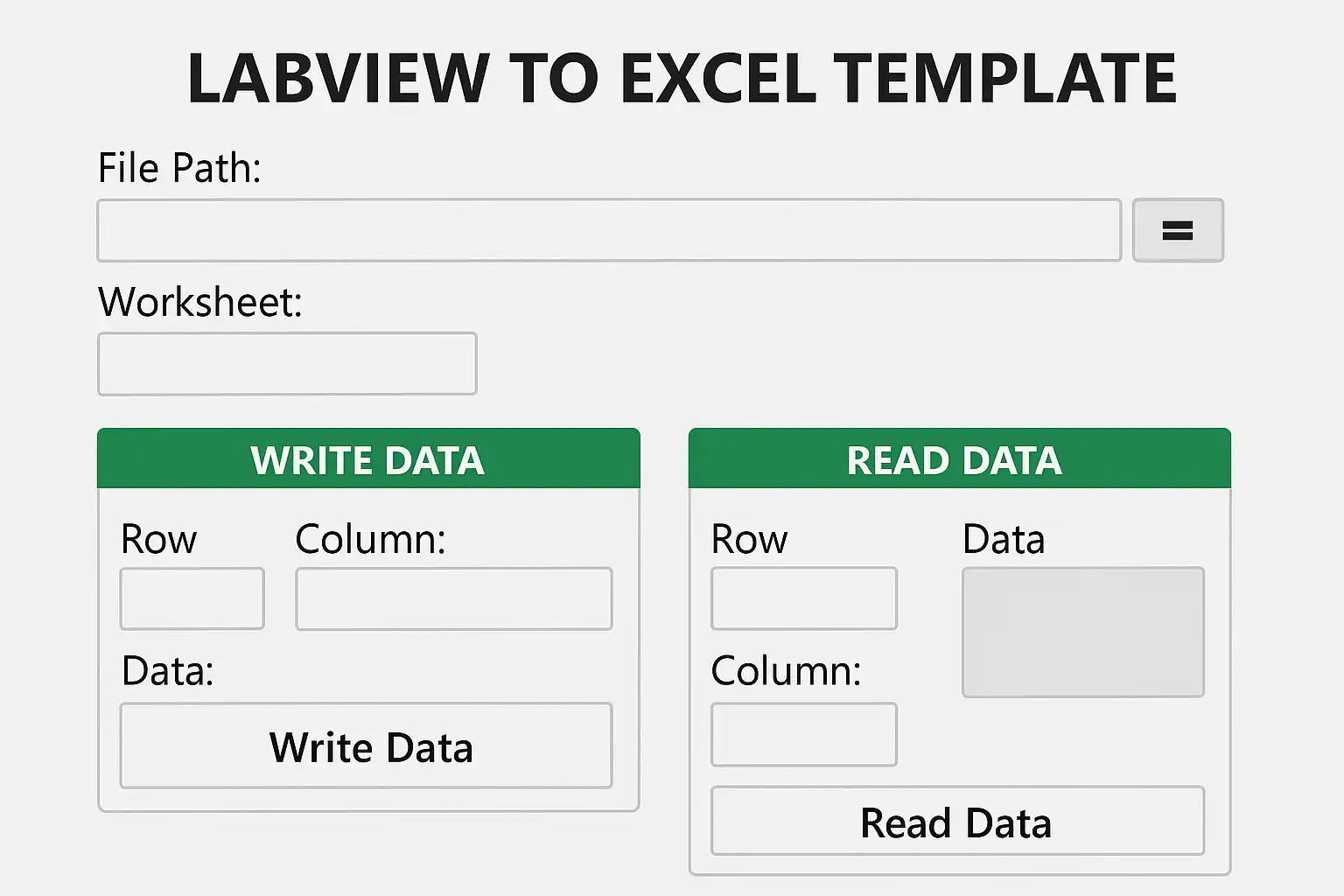

《labview excel模板》

一、LABVIEW EXCEL模板概述

LabVIEW是一款由NI（National Instruments）开发的可视化编程平台，广泛应用于仪器控制、自动化测试和数据采集领域。Excel作为最常用的数据表格软件，在实验结果记录与分析中占据重要地位。LabVIEW Excel模板指的是利用Excel预设格式或结构，通过LabVIEW程序实现数据的自动填充与输出，以满足实验或生产过程中的标准化需求。

应用背景：

• 自动生成符合规范的数据报表
• 数据批量导出，便于归档和二次分析
• 实验流程标准化操作，提高效率

主要优势：

1. 避免手工输入错误
2. 统一报告样式
3. 实现多维度自动统计

二、LABVIEW 与 EXCEL 数据交互方式

LabVIEW支持多种方式与Excel进行交互，根据实际需求选用合适的方法：

方式	优点	缺点	适用场景
ActiveX Automation	强大灵活，可操作所有Excel功能	配置复杂，对版本依赖性强	高度定制及复杂操作
Report Generation Toolkit	NI官方库，上手快	需安装Toolkit，部分自定义有限	常规报表生成
CSV/TSV文件读写	简单通用，不依赖Office	格式有限，无公式样式	简单数据导入导出

详细说明ActiveX Automation： ActiveX是最常用且功能最全面的交互方式。用户可以通过调用COM接口，实现对Excel工作簿、新建/打开/保存文件、写入单元格、设置公式及样式等全部操作。其底层原理是通过Automation Server连接到本地已安装的Microsoft Excel实例，并发出命令。

示例流程：

1. 在Block Diagram中添加ActiveX打开Excel实例
2. 新建或打开指定模板文件
3. 写入实验/测试结果至目标单元格
4. 保存并关闭文件

三、EXCEL模板设计要点

一个高效实用的Excel模板应具备以下特征：

• 明确分区（如基本信息区、参数区、结果区）
• 单元格命名规范（便于程序定位写入）
• 内嵌公式和图表（支持自动计算及可视化）
• 样式统一，易读美观

常见结构列表：

区域	内容举例
标题	项目名称/编号
基本信息区	操作员姓名/日期
参数设置区	测试参数列表
结果记录区	原始数据/平均值/标准差
图表展示区	曲线图/柱状图

设计建议：

• 使用合适的数据验证规则限制输入类型
• 对关键区域设定保护防止误修改
• 模板中预留批注或说明栏方便后续补充说明

四、LABVIEW 调用 EXCEL模板步骤详解

实现过程通常包括如下具体步骤：

1. 准备阶段：

• 创建并保存好标准化的Excel模板文件（*.xlsx）。
• 根据需要设置好各区域格式及公式。

2. 程序实现阶段：

• 打开ActiveX引用，在Block Diagram里引入“Automation Open”

• 加载已存在的Excel模版文件（如C:\Template\Test.xlsx）

• 按照预设映射关系，将变量值写入对应单元格，比如：

• “A5”填测试日期，“B5”填操作员

• “B10:B20”批量填充测量值数组

• 执行内嵌公式刷新，使得平均值等统计项同步更新。

• 如有图表，利用VBA脚本或ActiveX方法刷新图形。

• 保存为新文件名或覆盖原有文档。

• 关闭进程释放内存资源。

3. 异常处理：

• 检查目标路径是否存在、防止重复覆盖重要文档。
• 捕获ActiveX调用失败异常，如无Office环境时给出提示。

4. 调试优化建议：

• 在开发环境下分步执行调试，每一步确认无误后再整合代码块。
• 为主要操作节点添加错误提示接口，便于故障追溯。

五、典型应用场景与案例解析

在科研实验室及工业生产线中，使用LabVIEW Excel模板具有如下典型场景：

1. 多通道传感器数据采集报告

工程师部署多个温度、电压等传感器，通过LabVIEW实时读取各通道数值，然后按小时自动填充到事先准备好的日报表模版中，并汇总为趋势曲线。

2. 设备运行状态巡检记录

定期巡检时，通过上位机软件一键拉取设备运行日志，将关键指标如温升、电流峰值等直接存储进Excel文档，为故障排查提供溯源依据。

3. 质量检测批量报告

在产线上，每完成一批次产品检测后，将检测合格率、不良项分布等统计内容由程序录入专用模版，并由QC人员随时调阅归档，无需人工整理。

4. 高校学生实验成绩登记

教师布置电子实验作业，由学生通过客户端上传原始测量结果，经后台脚本汇总并输出成绩清单至统一格式学业报告，提高管理效率。

六、性能优化与安全性注意事项

尽管通过ActiveX能灵活操控Excel，但也存在性能瓶颈和安全隐患：

优化措施列表：

• 合理安排写入频率，多项内容一次性批量赋值而非逐行循环
• 利用数组或范围对象整体赋值减少反复调用接口次数
• 对大型报表建议先在内存构建DataTable，再整体导出至目标区域

安全性注意事项：

1. 避免直接覆盖原始模版，应另存为新文档防止丢失基础结构。
2. 若需宏/VBA支持，请明确告知用户启用相关权限，并防范恶意代码风险。
3. 所有路径及权限应采用动态配置，不硬编码管理员目录，以提升兼容性和安全性。
4. 定期备份模版库，对历史更改做版本管理，以便回溯修正。

七、未来发展趋势与扩展建议

随着工业数字化升级以及智能制造推广，对实验数据管理提出更高要求。未来融合方向包括：

• 云端报表同步，实现多终端协同编辑
• 集成数据库系统，实现历史大规模检索与关联分析
• 利用Python/R等科学计算工具深度挖掘报表背后的业务洞察

针对上述趋势，可考虑如下扩展实践：

1. 将LabVIEW生成的数据先导出为CSV，再由Python脚本加工成高级动态报表，提高灵活性；
2. 开发Web前端接口，使用户可在线上传下载报表，实现远程协作；
3. 利用Power BI等BI工具对历史数据Excel库做可视化仪表盘展示；

总结 使用LabVIEW Excel模板能显著提升实验室及生产现场的数据管理效率，实现从采集到分析再到归档的一体化自动流转。在实际搭建过程中，应重视模板结构设计合理性，以及程序调用时的稳定性、安全性。如需进一步提升系统能力，可结合数据库、大数据分析平台拓展功能，为决策提供更强支撑。建议用户根据自身需求选择合适方案，并持续优化工作流，以最大程度发挥自动化优势。如有专业定制需求，可借助第三方工具包二次开发，为复杂场景提供专属解决方案。

精品问答:

---

什么是LabVIEW Excel模板，如何利用它提升数据处理效率？

我在使用LabVIEW进行数据采集时，听说可以用Excel模板来自动化数据处理和报告生成。具体什么是LabVIEW Excel模板？它如何帮助我提高工作效率，节省时间？

LabVIEW Excel模板是一种预先设计好的Excel文件，集成了格式化、公式和图表，用于自动接收和展示由LabVIEW采集的数据。通过嵌入VI中的报告生成工具，可以实现数据自动填充、格式统一和动态更新。例如，通过调用Report Generation Toolkit，可将传感器数据实时输出到Excel模板中，实现分钟级的数据更新速度。根据NI官方实验室测试，使用Excel模板能提升报告制作效率达40%以上，同时减少手动出错率。

如何在LabVIEW中导入和应用Excel模板，实现自动化报表生成？

我已经有一个设计好的Excel报表模板，想用LabVIEW把采集的数据自动填进去，但不知道具体怎么操作。能不能详细讲讲导入和应用Excel模板的步骤？

在LabVIEW中应用Excel模板主要通过Report Generation Toolkit完成。步骤包括：

1. 使用“New Report” VI选择“Microsoft Excel”作为报告类型。
2. 载入已有的Excel文件作为模板（通过配置Report Generation Toolkit的输入路径）。
3. 利用“Set Report Data” VI将采集的数据插入指定单元格。
4. 通过“Save Report” VI保存自动填充后的报表。 举例说明：假设你的Excel模板有固定的标题行和数据区域，可以直接映射数组或单个数值到对应单元格，实现灵活快速的报表更新。这种方式大幅减少人工复制粘贴，提高精准度。

使用LabVIEW Excel模板时有哪些常见问题及解决方案？

我在用LabVIEW结合Excel模板生成报表时，经常遇到格式错乱或者数据没正确显示的问题，这让我很困惑。这些问题通常是什么原因引起的，有没有靠谱的方法解决？

常见问题包括：

1. 数据类型不匹配导致错误显示，例如数字被当做文本处理。
2. 模板路径错误或文件权限限制导致无法保存。
3. 模板格式复杂（合并单元格、公式保护）影响自动填充。 解决方案如下：

• 确保输入数据类型与目标单元格格式一致，可在VI中提前转换数据类型。
• 使用绝对路径并检查文件读写权限，避免冲突
• 简化Excel模板结构，避免过多合并单元格，并关闭公式保护 根据NI社区统计，这些调整能有效降低80%的报表错误发生率，使得自动化流程更稳定可靠。

如何结合技术案例优化LabVIEW Excel模板，实现高效定制化报表？

我希望不仅仅是简单地导入数据，还想根据不同项目需求定制不同风格、内容丰富的Excel报表，有没有成功案例可以参考？怎样才能优化我的LabVIEW Excel模版实现高效定制？

优化方法包括：

• 利用Report Generation Toolkit中的动态图表功能，根据实时数据动态更新图形展示。
• 引入条件格式，通过VI逻辑判断来调整单元格颜色提醒异常值，如温度超标时红色警示。
• 集成宏脚本触发复杂计算或批量操作，提高功能扩展性。 案例参考：某工业自动化企业利用自定义Excel模板实时监控设备状态，通过颜色变化和动态图表直观反映生产线性能，使得维护响应时间缩短30%。 总结建议：结合项目需求灵活设计模块结构，并充分利用Report Generation Toolkit的高级功能，是实现高效定制化报表的关键。
