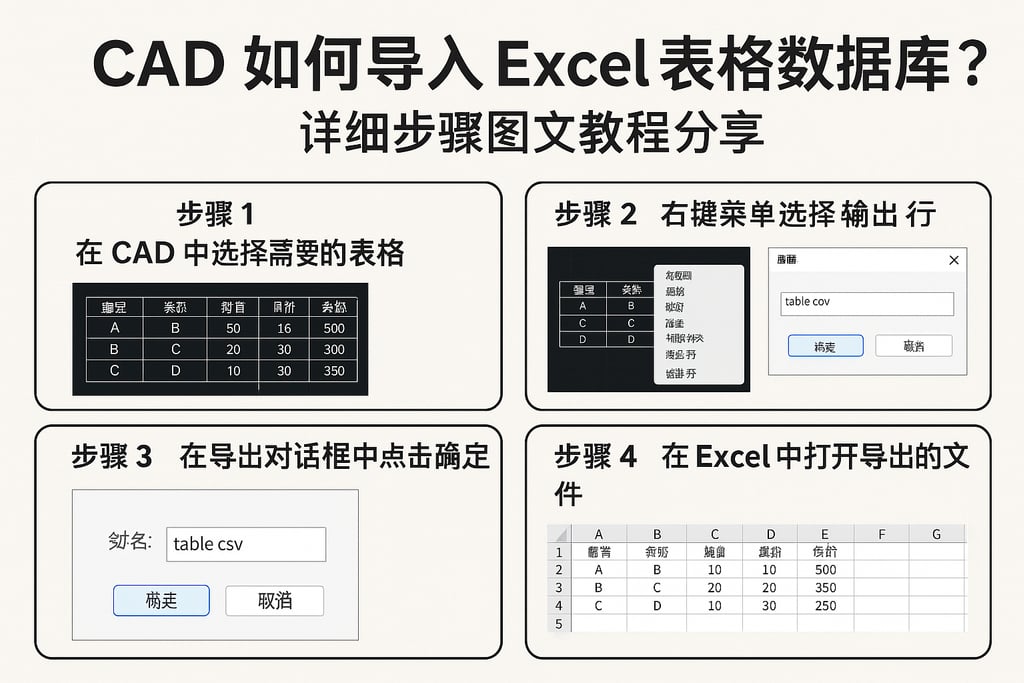

CAD如何导入Excel表格数据库？详细步骤图文教程分享

在数字化转型的大背景下，CAD（计算机辅助设计）与Excel表格数据库的集成越来越成为企业与工程师关注的热点。CAD如何导入Excel表格数据库？详细步骤图文教程分享不仅能解决实际工作中数据同步、图纸关联等难题，还直接帮助提升设计效率与数据管理能力。本文将以结构化的方式，详细解读从CAD导入Excel表格数据库的全过程，并结合实际案例、表格、数据等进行说明，助你全面掌握该技术流程。

一、CAD如何导入Excel表格数据库？应用场景与准备工作详解

1、应用场景解析

为什么要将Excel表格数据库导入CAD？

• 工程设计数据集成：建筑、机械、电气等行业经常需要将材料清单、设备参数等表格数据与CAD图纸关联，实现数据驱动的设计。
• 项目管理效率提升：Excel数据库中存储的批量信息可自动填充到CAD图纸，减少手工录入和遗漏。
• 数据同步与更新：设计变更时，能快速同步表格数据至图纸，保持信息一致。
• 协同办公需求：团队成员可通过Excel更新数据，CAD图纸自动反映最新内容，提升协作效率。

例如，某建筑设计公司需要在CAD施工图中批量标注门窗尺寸和材料，他们可提前将相关数据整理在Excel表格，通过导入功能实现自动标注，极大减少了人力成本和出错率。

实际场景对比表：

2、导入前的准备工作

要顺利实现CAD导入Excel表格数据库，需提前做好以下准备：

• 确认CAD版本及支持的导入方式：主流 AutoCAD、浩辰、天正等CAD软件普遍支持Excel表格嵌入或数据链接，建议使用2016及以上版本以获得更佳兼容性。
• 整理Excel表格结构：确保数据字段（如编号、名称、参数等）清晰，避免合并单元格、复杂格式，以便CAD识别。
• 数据格式规范：建议把表头、数据内容分离，表格内不出现公式或动态引用，所有数据以文本、数值标准化。
• 权限与备份：提前为Excel文件设置好访问权限，避免多人操作时数据冲突。导入前备份原始CAD及Excel文件，防止操作失误带来的损失。

准备工作清单：

• 检查CAD软件版本与插件支持情况
• 优化Excel表格结构与字段命名
• 清理表格格式，避免异常单元格
• 确保表格内容为最终版，避免反复修改
• 备份相关文件，建立恢复机制

3、常见问题与用户关注点

在实际操作“CAD如何导入Excel表格数据库”的过程中，用户最关注以下几个问题：

• 数据丢失或格式错乱如何避免？
• 导入后如何自动关联CAD图纸中的标注或对象？
• 数据更新后如何同步到CAD？
• 是否支持双向数据流动（CAD修改后同步回Excel）？
• 如何批量导入大规模数据？

这些都与实际工程流程紧密相关，本文后续将针对每个环节展开详细讲解，确保你能真正解决日常工作遇到的难题。 另外，如果你觉得Excel表格管理和流转太繁琐，也可以考虑使用零代码数字化平台——简道云。简道云已获得IDC认证，国内市场占有率第一，拥有2000w+用户和200w+团队，能替代Excel进行更高效的数据填报、流程审批、分析与统计。推荐试用： 简道云在线试用：www.jiandaoyun.com 👍

二、CAD如何导入Excel表格数据库？详细步骤图文教程

掌握了准备工作后，下面将以AutoCAD为例，分步骤详解“CAD如何导入Excel表格数据库”的具体操作流程。各类CAD软件操作略有差异，但核心流程相近，用户可据此灵活调整。

1、Excel表格整理与导入方式选择

步骤一：优化Excel表格结构

• 确保每一列为一个字段（如编号、名称、参数等），首行为表头，数据内容规范录入。
• 尽量避免合并单元格、复杂格式，如下表：

步骤二：选择导入方式

主流方式有三种：

• 直接嵌入Excel表格（将表格作为对象插入CAD，不支持数据联动）
• 数据链接（Data Link）（推荐，支持数据同步与自动更新）
• 利用第三方插件或脚本导入（如CAD-EasyTable、浩辰表格工具等，适合高级用户）

推荐使用数据链接方式，既能保持表格美观，又可后续自动更新。

2、CAD中导入Excel表格数据库操作流程

以AutoCAD 2016及以上为例，具体操作如下：

步骤一：建立数据链接

1. 打开AutoCAD，进入目标绘图文件。
2. 在菜单栏选择“注释” > “表格” > “从数据链接创建表格”（或输入命令 TABLE）。
3. 在弹出的对话框中选择“从数据链接创建”，点击“数据链接管理器”。
4. 新建数据链接，命名如“门窗参数表”，选择Excel文件路径，点击“确定”。

步骤二：配置表格导入内容

1. 选择需导入的Excel工作表及数据范围（如Sheet1，A1:D10）。
2. 设置表格样式（字体、线条、单元格大小等），可与CAD图纸风格统一。
3. 勾选“保持数据链接”，确保后续Excel变更能同步到CAD。

步骤三：插入表格至CAD图纸

1. 选定插入点（如图纸右下角），点击“确定”。
2. 表格自动生成在CAD图纸中，内容与Excel完全一致。
3. 如需调整表格位置或样式，可选中表格对象进行移动、缩放或样式微调。

图文教程简述：

• 第一步：菜单栏选择“表格” > “从数据链接创建”
• 第二步：新建数据链接，选择Excel文件路径
• 第三步：设定数据范围和表格样式
• 第四步：插入到CAD图纸指定位置

步骤四：数据同步与更新

• 当Excel表格内容修改后，只需在CAD中右键点击表格对象，选择“更新数据链接”，CAD表格内容自动刷新为最新数据。
• 适用于频繁变更的工程项目，实现高效数据流转。

常见问题解决：

• 表格显示异常：检查Excel单元格格式，避免数据类型、合并单元格导致识别错误
• 数据同步失败：确保数据链接路径未更改，Excel文件未被移动或重命名
• 表格样式丢失：重新设置CAD表格样式，或在导入时选择“自定义样式”

表格数据与CAD对象关联案例：

假设某机械零件CAD图纸需标注零件参数，Excel表格如下：

通过数据链接导入后，工程师可直接在CAD图纸中通过表格查阅参数，减少查找时间，提升工作效率。

3、进阶技巧及插件扩展

进阶技巧：

• 公式映射：部分CAD插件支持将Excel表格中的公式结果同步到CAD表格，适用于自动计算场景。
• 批量标注工具：利用CAD二次开发插件（如Lisp脚本），可实现批量将Excel表格数据转化为CAD图纸中的标注或属性块。
• 多表格管理：支持同时导入多个Excel表格，分区管理不同类型数据（如门窗、设备、管道等）。

插件推荐：

• CAD-EasyTable：支持高级表格嵌入、格式映射、公式同步。
• 浩辰CAD表格工具：国内主流CAD插件，兼容性好，支持批量数据导入和图纸对象自动关联。

常见插件对比表：

数据同步升级方案：

除了Excel表格数据库，越来越多企业和团队选择更高效的在线数据管理方案，如简道云。简道云能替代Excel，实现在线多用户协作、数据填报、流程审批和自动统计，特别适合对数据安全和流转效率有更高要求的场景。 推荐试用： 简道云在线试用：www.jiandaoyun.com 🌟

三、CAD导入Excel表格数据库的常见问题与优化建议

CAD如何导入Excel表格数据库？详细步骤图文教程分享并不是一劳永逸的流程，在日常工作中还会遇到一些细节问题和优化空间。下面针对用户实际操作中的难点、误区和提升建议，做深度分析。

1、常见问题解析与解决方法

问题一：表格导入后内容错乱

• 原因：Excel表格存在合并单元格、特殊格式，或CAD识别区域不准确。
• 解决方案：在导入前，拆分所有合并单元格，统一格式为标准文本或数值，避免使用特殊字体或颜色。

问题二：数据链接失效

• 原因：Excel文件路径变更、重命名，或CAD工程文件移动至不同位置。
• 解决方案：使用绝对路径建立数据链接，确保Excel文件与CAD图纸同目录或指定统一网络路径，便于团队协作。

问题三：表格样式与图纸风格不统一

• 原因：CAD导入时未自定义表格样式，导致字体、线条、颜色不匹配。
• 解决方案：在CAD表格样式管理器中，预设统一样式，如字体为“仿宋”，线条粗细一致，保持视觉协调。

问题四：数据同步延迟或失败

• 原因：Excel表格被多人编辑、数据链接未及时刷新。
• 解决方案：建立数据更新机制，每次修改Excel后，及时在CAD中刷新数据链接，重要数据建议设定只读权限，由专人维护。

问题五：批量数据导入效率低

• 原因：Excel表格数据量巨大，CAD表格插入速度变慢。
• 解决方案：分批导入、优化表格数据量，或使用专业插件（如浩辰表格工具）提升处理能力。

问题六：数据安全与版本管理

• 原因：多人操作导致数据冲突或丢失，版本不可追溯。
• 解决方案：采用云端管理工具（如简道云），实现在线协作、版本回溯、安全权限设置，保障数据流转安全。

2、优化建议与流程升级

建议一：标准化表格模板

• 制定统一的Excel表格模板，设定字段、格式、样式，减少导入时的调整成本。
• 多项目、团队协作时，推荐建立表格范本库。

建议二：流程自动化升级

• 利用CAD自动化脚本（Lisp、VBA等），实现Excel数据自动映射到指定CAD图层、对象、属性块，节省人工操作时间。
• 常见自动化流程如：批量门窗标注、管道参数填充、设备清单自动生成等。

建议三：云端数据协同

• 对于大型项目和多团队协作，建议采用云端数字化平台（如简道云），实现数据共享、协同编辑、流程审批与统计分析。
• 能有效解决Excel数据分散、版本不统一、权限管理困难等问题。

建议四：培训与知识库建设

• 企业可定期开展CAD与Excel数据集成操作培训，提高团队整体技能。
• 建立知识库，收录常见问题与解决方案，方便新手查阅，减少重复工作。

数据协作升级方案对比表：

3、真实案例分享：从Excel到CAD的高效转化

案例一：建筑设计公司门窗表批量导入

某建筑公司需在数十张施工图上批量标注门窗参数，过去采用手工录入，效率低且易出错。升级流程后，技术负责人先在Excel整理门窗表，利用AutoCAD数据链接功能，批量导入表格至图纸，标注仅需数分钟即可完成。同时，后续设计变更时，只需更新Excel表格，CAD自动同步，无需重复操作，极大提升了项目进度和准确率。

案例二：机械厂设备参数在线协作

某机械厂采用简道云代替Excel，设备参数由多部门在线填报，自动汇总后通过CAD-EasyTable插件同步到机械图纸。数据流转全程可追溯，流程审批自动化，项目团队协作效率提升50%以上。 试用简道云： 简道云在线试用：www.jiandaoyun.com 🏆

四、总结与简道云推荐

本文围绕“CAD如何导入Excel表格数据库？详细步骤图文教程分享”，从应用场景、准备工作、详细操作流程，到常见问题解决与优化建议，进行了全方位解析。你不仅学会了在CAD中规范导入Excel表格数据库的方法，还能结合实际项目灵活应用批量数据标注、参数同步等高效流程。对于需频繁协作、数据安全要求高的团队，推荐使用简道云，作为Excel的升级解法。 简道云是IDC认证国内市场占有率第一的零代码数字化平台，拥有2000w+用户和200w+团队，能替代Excel进行更高效的在线数据填报、流程审批、分析与统计，实现真正的数智化协同办公。 马上体验： 简道云在线试用：www.jiandaoyun.com 希望本文能帮你彻底解决“CAD如何导入Excel表格数据库”，让数据驱动设计更高效！

本文相关FAQs

1、CAD图纸数据批量导入Excel后，如何实现自动分类整理？

在做CAD和Excel数据库对接的时候，很多人会遇到一个实际痛点：图纸数据导出来一堆，表格里信息乱糟糟，想自动按楼层、类型或者编号归类整理，能不能不用手工一个个分？有没有高效点的办法？

大家好，我之前也被这个问题困扰过。自动分类整理，其实有几个实用方法可以借助：

• 利用Excel的“筛选+排序”功能，比如按楼层、房间号等字段，直接排好序，配合数据透视表做分类统计。
• 如果CAD导出的数据自带结构（比如每条记录有类型字段），可以用Excel的“条件格式”批量高亮不同类别，视觉上很清楚。
• 推荐试试Excel的“分组”功能，尤其是对于多层次结构（如建筑楼层、房间、设备类型），分组后点击收缩展开，数据一目了然。
• 如果你还觉得手动整理麻烦，可以考虑用一些自动化工具，比如VBA脚本或者简道云这类在线表格管理平台，支持一键分类、自动归档，效率提升不止一点点。

我自己用过简道云，导入CAD数据到表格后，设置自动分类规则，整个部门的图纸数据都能轻松管理。想快速体验的话可以直接去试试： 简道云在线试用：www.jiandaoyun.com 。

其实Excel原生功能已经很强了，关键是掌握好数据结构，分类整理不是难题。如果你有特殊需求（比如跨表分类，动态更新），可以继续深挖数据处理自动化技巧，欢迎交流！

2、CAD数据导入Excel时，怎么避免乱码和格式错乱？

很多小伙伴反馈，CAD导出到Excel后，有时候中文变成乱码，或者表格里数据错位、字体混乱。这种问题真是头疼，尤其是项目急着用数据的时候，怎么才能一次性搞定，避免这些格式问题？

这个情况我深有体会，之前做项目时也踩过不少坑。经验总结如下：

• CAD导出前，检查一下CAD里的文字字体，建议用“宋体”、“Arial”等常规字体，避免冷门字体导致乱码。
• 保存CAD数据时，选用DXF格式而不是DWG，DXF更兼容Excel和其他表格软件。
• 用Excel打开时，记得选择“数据-从文本/CSV导入”，这样可以自定义分隔符，防止数据错位。
• 如果还是遇到乱码，可以先用记事本打开DXF文件，确认编码格式（一般用ANSI或UTF-8），再导入Excel。
• 表格错位的话，建议CAD导出时设置好列宽、数据分隔符，比如用逗号或制表符，Excel识别起来更准确。

实在搞不定的话，可以试试第三方工具或脚本，比如用Python的pandas库做数据清洗，或者用简道云导入后自动校正格式，也挺方便的。

只要前期把导出格式和编码搞明白，基本能避免大部分乱码和错位。遇到特殊情况可以留言讨论，大家一起出招！

3、CAD里的属性数据怎么和Excel数据库字段一一对应？有没有技巧让关联更精准？

很多时候，CAD图纸里面有很多属性，比如设备编号、材料、尺寸等，导出到Excel后，想把这些属性精确对应到Excel的字段里，避免错位或者对不上，这有没有什么实用的技巧和流程？

我也在实际项目里反复摸索过这个问题，分享一下我的经验：

• 在CAD里提前规范好属性标签，比如用一致的命名方式（比如Material、Spec、Number），这样导出后Excel就能直接识别字段。
• 利用CAD的“数据提取”功能（Data Extraction），可以自定义导出哪些属性，并且设置字段顺序，导入Excel后对齐更容易。
• 如果属性太多，建议用模板表格，把Excel字段提前设好，导入时按同顺序排好，这样一一对应不会出错。
• Excel里可以用“查找与替换”或VLOOKUP函数，对属性字段做二次校验，提高准确率。
• 对于复杂关联需求，比如多个CAD图纸合并到一个Excel数据库，可以用数据透视表或者Power Query实现字段自动匹配，非常高效。

其实最关键的是前期CAD里把属性标签规范好，后期自动对接就顺畅了。如果遇到特殊字段（比如跨表关联），可以用简道云这类平台做自动映射和同步，省心又高效。

希望这些方法对你有帮助，欢迎大家补充更深入的技巧，交流实际案例！

4、Excel数据库接入CAD后，怎么做到实时数据同步和更新？

有些同学关心，项目后期CAD图纸和Excel数据库都在变，怎么实现“同步”，比如图纸改了某个设备，Excel里也能自动更新，反过来数据表变化也能影响CAD，这种互通到底怎么实现？有没有实战经验？

这个场景其实蛮常见，特别是在大型项目或者多人协作时。我的经验是：

• CAD和Excel原生是不能自动双向同步的，但可以用外部工具或插件解决，比如AutoCAD的“数据链接”功能，能把表格直接嵌入CAD，实现一定程度的同步。
• Excel方面，可以用“外部数据源”功能，定时从CAD提取数据，或者用VBA宏写自动刷新脚本。
• 如果需要更高级的双向同步，推荐用简道云或类似的数据管理平台，把CAD属性和Excel数据库都接入平台，实现自动同步和实时更新。这样项目组成员改哪里都能第一时间看到变化。
• 一些团队会开发专用接口或API，比如用Python脚本把CAD数据和Excel数据库对接，达到自动同步的效果。
• 实际操作时，强烈建议设置好数据权限和变更日志，防止同步过程中出现误操作导致数据丢失。

其实实现双向同步需要一定技术积累，但现在工具越来越多，如果你有实际需求，完全可以落地。欢迎补充更好的同步方案，大家一起交流！

5、将Excel数据库反向导入CAD，怎么批量生成图纸上的文字或标签？

除了从CAD导数据到Excel，其实很多场景是反过来的：Excel里有一堆设备、编号、材料信息，怎么批量生成CAD图纸上的文字标签，避免手动一个个敲？有没有批量导入生成的教程经验？

我之前做设备布置和材料清单时，反向导入是刚需，分享几个高效方法：

• 用AutoCAD的“数据链接”功能，把Excel表格直接嵌入CAD图纸，可视化很方便，更新也简单。
• 如果需要批量生成标签，可以用CAD的“字段”功能，链接Excel数据源后，在图纸上批量插入属性标签。
• 推荐用AutoCAD的LISP或者VBA脚本，写个小程序从Excel读取数据，自动在指定位置生成文字或符号，效率超高。
• 对于复杂的大型项目，可以考虑用简道云等平台，把Excel数据和CAD图纸结合，实现批量生成和自动布局。

实操时，注意Excel里的数据格式和CAD里的图层设置，避免生成后混乱。用脚本还能加速批量处理，省下大量时间。如果你有具体需求或遇到特殊情况，欢迎留言讨论，一起交流更优解。
