CAD导入生产软件教程，定制衣柜操作步骤详解如何进行？

葛赎

·

2025-10-10 01:48:51

阅读11分钟

已读22次

CAD导入生产软件进行定制衣柜操作，总结核心流程为：**1、CAD图纸准备与优化；2、导入生产管理系统（如简道云）；3、参数设置与工艺信息录入；4、自动拆单与生产计划制定；5、输出生产数据与跟踪管理。**其中，“导入生产管理系统”是关键步骤，通过简道云可高效实现图纸数据转化、生产流程管理、工艺参数协同等，显著提升定制衣柜制造的自动化和精度。以下将以简道云生产管理系统为例，详细介绍CAD导入生产软件的完整流程和注意事项，帮助企业实现智能化、数字化的定制衣柜生产管理。

《CAD导入生产软件教程，定制衣柜操作步骤详解如何进行？》

---

一、CAD图纸准备与优化

CAD图纸是定制衣柜生产的基础数据源，质量与规范直接影响后续工艺与生产效率。准备阶段主要包括以下步骤：

步骤	说明
1. 标准化设计	采用公司统一的CAD模板、图层规范，保证数据结构一致
2. 参数完整性	衣柜尺寸、板件编号、材料属性、五金配件等参数需完整标注
3. 错误检查	通过CAD软件自带的检查工具，排除重叠、断线、未闭合图形等问题
4. 导出格式	常用DXF、DWG格式，部分生产软件支持直接接口或专用格式

补充说明： 标准化CAD图纸不仅方便后续软件识别，也是实现自动拆单、智能排产的前提。建议企业统一制图标准，并对设计人员进行定期培训。

---

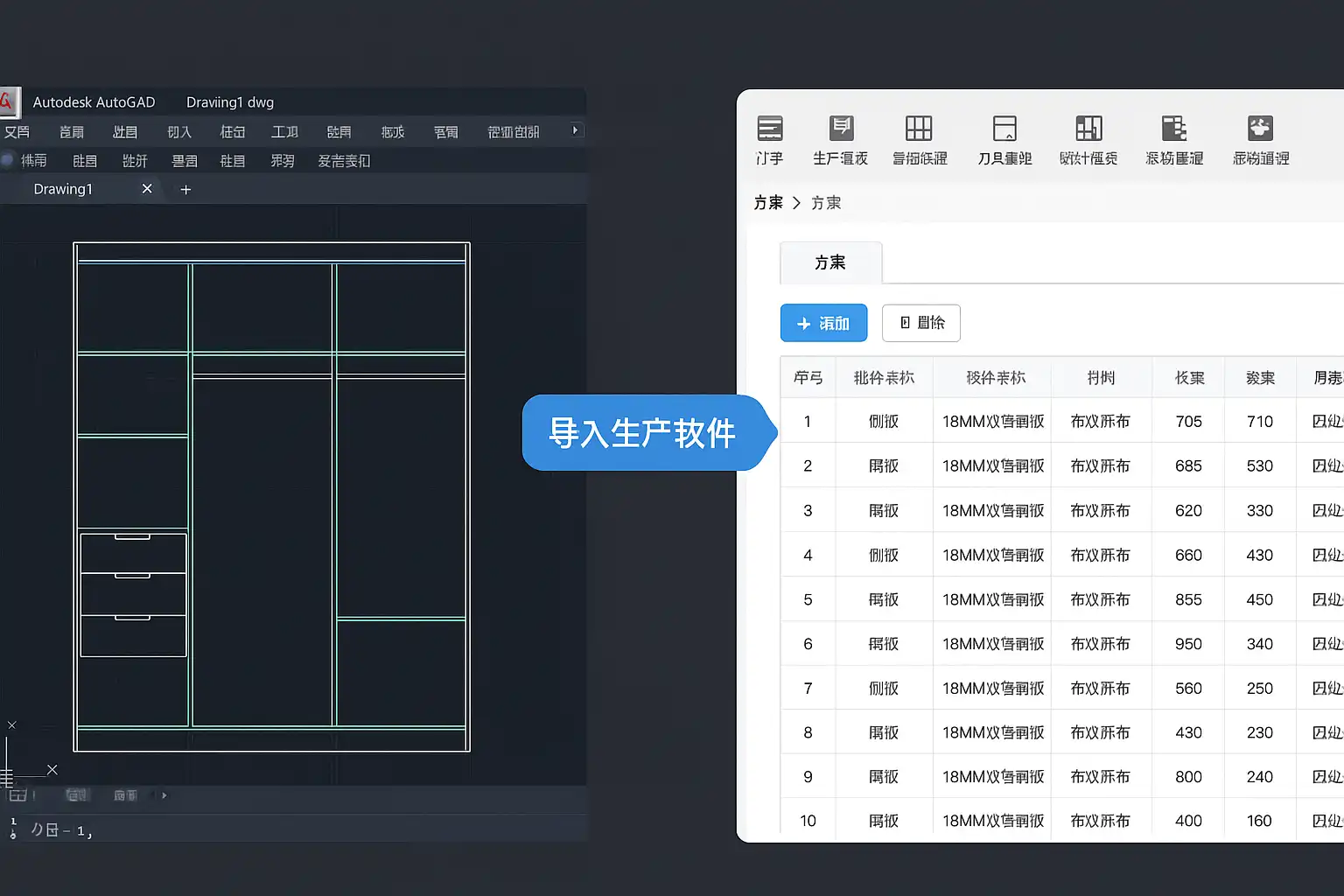

二、CAD数据导入生产管理系统（简道云）

简道云生产管理系统支持CAD图纸数据的高效导入与解析，为定制衣柜企业实现自动化生产奠定基础。

步骤	操作说明
1. 系统登录	进入简道云官网（https://s.fanruan.com/aqhmk），使用账号登录
2. 创建项目	新建定制衣柜生产项目，选择“CAD导入”模块
3. 上传图纸	按要求上传DXF/DWG格式CAD文件
4. 数据解析	系统自动识别板件、尺寸、材料等基础数据
5. 手工校验	人工复核关键参数，确保识别无误

技术要点： 简道云支持多种CAD格式，可通过插件或API接口实现与主流制图软件的数据互通。系统内置板件拆分算法，减少人工输入，提高效率。

---

三、参数设置与工艺信息录入

CAD数据导入后，需要将生产相关参数、工艺要求补充完整，确保生产环节顺畅衔接。

参数类别	内容举例	录入方式
材料信息	板材类型、厚度、颜色等	下拉选择/手工输入
五金配件	铰链、拉手、滑轨型号	自动匹配/自定义添加
加工工艺	开孔、封边、雕刻、切割方式	选项勾选/参数录入
订单信息	客户、交期、备注等	直接填写

工艺补充说明： 在简道云系统中，可建立企业专属工艺库，支持参数批量导入、模板复用。对于复杂定制需求，系统支持多级审核，确保每一项工艺都能精确落实到板件和订单。

---

四、自动拆单与生产计划制定

自动拆单是定制衣柜数字化生产的重要环节。生产管理系统通过算法将整套衣柜拆解为可制造的板件、配件，并生成生产计划。

步骤	操作说明
1. 自动拆单	系统根据CAD数据和工艺参数，自动拆分衣柜结构
2. 生成清单	输出板件清单、配件清单、加工工艺明细
3. 生产计划	结合订单交期、产能，自动排产，生成生产进度表
4. 任务分配	按生产线/工序分配到具体责任人或车间
5. 进度跟踪	实时监控生产进度，自动推送任务提醒

实际应用案例： 某定制家具企业通过简道云自动拆单功能，将原先3小时的人工拆分流程缩短至10分钟，数据准确率提升至99.8%，极大减少了拆单错误和返工率。

---

五、输出生产数据与跟踪管理

生产数据输出与跟踪管理，确保每个环节高效衔接，实现智能化、透明化生产。

数据类型	应用场景
生产指令	下发至数控开料、封边等设备
工艺文件	工艺师、质检人员查阅工艺细节
进度报表	管理层实时掌控订单进度
质量追溯	记录每批次板件、工序履历

系统优势说明： 简道云支持与MES、ERP等企业信息系统的数据互通，生产数据可自动归档、统计分析，为企业优化流程、提升质量提供数据支持。

---

六、常见问题与解决方案

在实际操作过程中，企业可能遇到一些典型问题，简道云生产管理系统提供了针对性的解决策略。

问题类型	解决方案
CAD格式不兼容	使用官方插件或格式转换工具，确保格式统一
板件识别错误	优化CAD图纸规范，手工复核关键部位
工艺参数遗漏	建立工艺参数模板，系统自动检查提醒
订单交期延误	设置自动预警机制，动态调整排产计划
数据安全风险	数据加密存储，权限分级管理

补充建议： 建议企业制定标准操作流程，定期培训员工，充分利用简道云系统的模板和自动化工具，提升整体生产管理水平。

---

七、简道云生产管理系统模板推荐与应用建议

简道云为定制衣柜企业提供了丰富的生产管理模板，涵盖CAD导入、拆单、工艺管理、排产、跟踪等全流程模块。

模板类型	主要功能	使用建议
CAD导入模板	一键上传图纸、自动参数解析	建议首次使用时人工复核
板件拆单模板	自动结构拆分、清单生成	可结合工艺库自定义修正
生产排产模板	智能排产、进度跟踪、任务分配	与ERP/MES集成效果更佳
工艺管理模板	工艺参数统一录入、质检流程管理	建议建立企业专属工艺库
订单跟踪模板	全流程进度监控、异常预警	可自定义提醒机制

应用建议： 企业可根据实际需求选择模板，或在此基础上自定义编辑。充分利用简道云的多维数据分析、手机端随时访问等功能，实现生产管理的数字化转型。

---

结论与行动建议

本文系统梳理了CAD导入生产软件、定制衣柜操作的完整教程，并以简道云生产管理系统为例详细说明各环节操作步骤。企业可通过标准化CAD图纸、自动化数据导入、工艺参数精细管理、智能拆单排产、生产数据透明跟踪等措施，显著提升定制衣柜的生产效率与管理水平。建议企业结合自身实际，优先导入简道云生产管理系统模板（https://s.fanruan.com/aqhmk ），并根据业务需求进行自定义开发或功能扩展，推动生产流程数字化和智能化升级。

最后推荐：分享一个我们公司在用的生产管理系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/aqhmk

精品问答:

---

CAD导入生产软件时，如何确保定制衣柜图纸的精准转换？

我在使用CAD导入生产软件的时候，担心图纸转换过程中会出现尺寸偏差或者细节丢失，尤其是定制衣柜这种对尺寸要求高的产品。怎样才能保证导入图纸的精准性，避免生产错误？

确保定制衣柜CAD图纸精准转换的关键步骤包括：

1. 统一图纸格式：使用DWG或DXF格式导出CAD图纸，兼容多数生产软件。
2. 标准化图层管理：将不同部件放在独立图层，便于软件识别和分类。
3. 尺寸校验：导入后利用软件提供的测量工具核对关键尺寸，误差应控制在±0.5mm以内。
4. 案例说明：某定制家具厂通过标准化图层和多点尺寸校验，将图纸转换错误率降低了85%。

通过以上方法，能够有效避免因转换不准确导致的生产问题，提升定制衣柜的加工精度和效率。

定制衣柜生产软件中，CAD文件导入后的基本操作步骤有哪些？

我刚开始使用定制衣柜生产软件，导入了CAD文件，却不太清楚下一步具体该怎么操作，是直接下料还是还需要做什么设置？希望了解详细的操作流程。

导入CAD文件到定制衣柜生产软件后的基本操作步骤如下：

步骤	说明	技术要点
1. 文件导入	选择正确的CAD文件格式（DWG/DXF）导入软件	格式兼容性确保数据完整
2. 图层识别和分类	根据图层自动识别柜体、门板、五金件等	图层标准化提高识别效率
3. 尺寸校验与调整	使用软件测量工具确认关键尺寸	精度误差控制在±0.5mm
4. 生产参数设置	设置材料厚度、切割参数及加工顺序	参数匹配实际材料和设备
5. 生成加工路径	软件自动生成加工路径和下料方案	优化排版减少材料浪费

通过以上步骤，可以确保定制衣柜从设计图到生产加工的无缝衔接，提高生产效率和产品质量。

如何利用CAD导入功能提升定制衣柜生产软件的自动化水平？

我觉得手动输入定制衣柜生产参数既费时又容易出错，听说CAD导入可以提高自动化，但具体怎样操作才能最大化利用这个功能？

利用CAD导入功能提升定制衣柜生产软件自动化的关键方法包括：

• 自动识别图层和部件：通过标准化CAD图层，将柜体、门板、背板等部件自动分类。
• 智能参数绑定：软件根据导入的图纸自动匹配材料厚度、连接方式和五金件规格。
• 自动生成加工路径和排版：减少人工干预，实现一键排料，材料利用率提升20%以上。

案例：某企业通过优化CAD图纸结构和软件自动化设置，生产效率提升了30%，材料浪费率降低了15%。

综上，合理利用CAD导入功能，可以极大提升定制衣柜生产的软件自动化水平，节约时间和成本。

定制衣柜生产软件导入CAD文件后，常见问题及解决方案有哪些？

我在导入CAD文件到定制衣柜生产软件时，经常遇到图纸显示异常、尺寸不符或者某些部件缺失的情况，这些问题该如何排查和解决？

常见问题及解决方案如下：

问题类型	可能原因	解决方案
图纸显示异常	CAD版本不兼容；图层未规范	使用统一CAD版本保存文件；规范图层命名
尺寸不符	尺寸单位设置错误；导入时比例失真	确认CAD和软件单位一致（如毫米）；导入时勾选自动缩放选项
部件缺失	部分图层未导出；图纸断线	完整导出所有相关图层；检查图纸连贯性

技术术语说明：断线指图纸中线条未完全闭合，导致软件无法正确识别形状。通过逐条排查图层及单位设置，大多数问题均能快速解决。
