进销存系统流程图能帮助企业清晰梳理采购、销售、库存之间的关系，提高业务协同效率与库存周转率。要画好一张进销存流程图，核心是先明确定义业务范围、角色与单据，再选用合适的流程图工具和图形符号，将采购、入库、出库、销售开单、退货、盘点等环节以可视化方式串联起来。通过分模块绘制、标注关键字段与审批节点，并对异常流程进行单独拆解，可以让团队快速理解系统逻辑，降低实施和培训成本。此外，将流程图与实用进销存系统结合，如支持流程自定义、报表查询、库存预警的系统，可以进一步提升管理水平。无论是中小企业还是跨境电商卖家，只要遵循标准步骤和设计原则，进销存系统流程图都能画得清晰、可维护、可扩展。

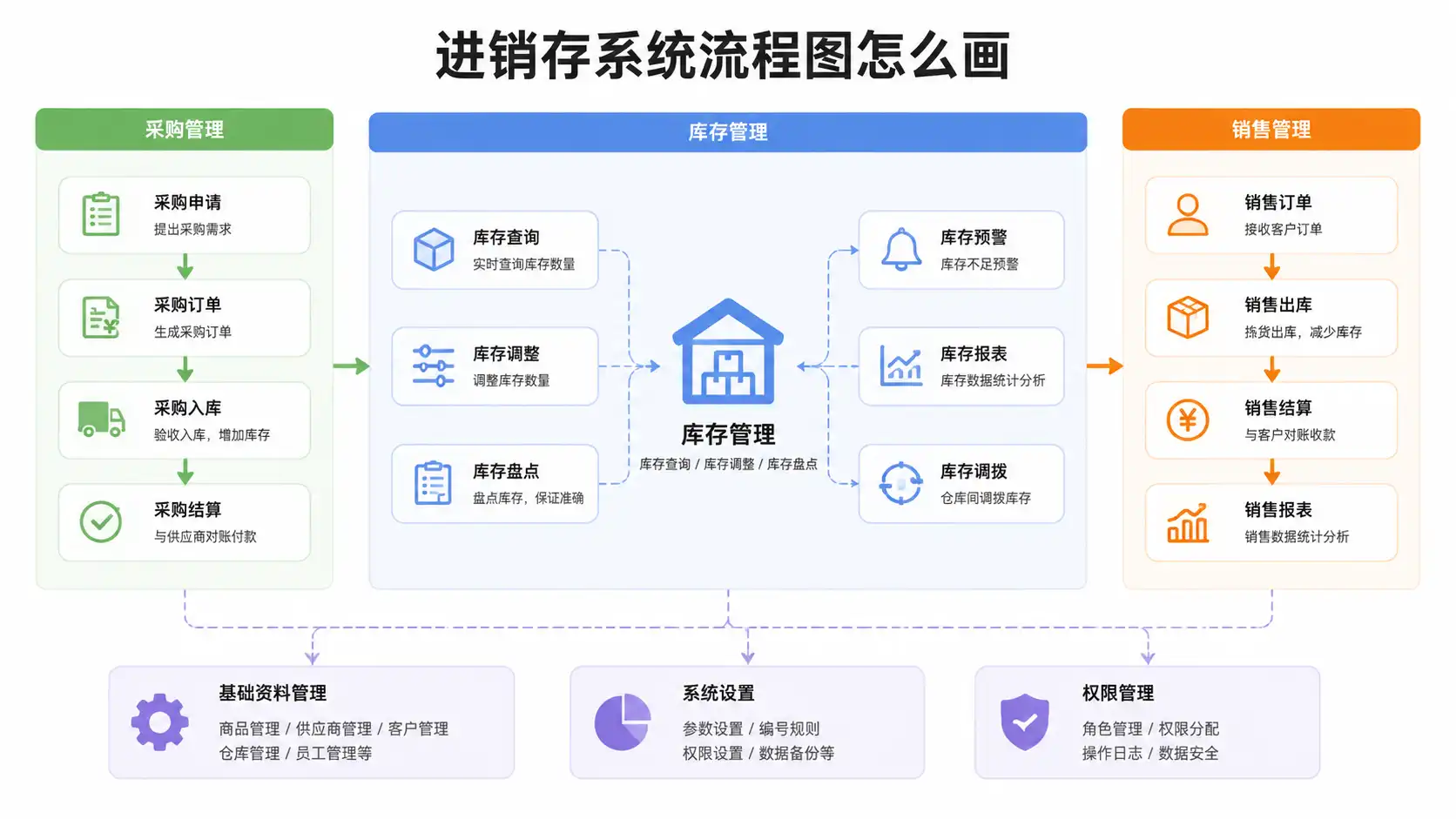

《进销存系统流程图怎么画？详细步骤解析与实用技巧》

---

一、进销存系统流程图的核心意义与应用场景

在开始画进销存系统流程图之前，需要先理解为什么要画、画给谁看以及要在什么场景下使用。这直接决定了流程图的复杂度、粒度和表现形式。

1.1 进销存流程图的三大核心价值

1. 理清业务逻辑 进销存系统流程图把分散在采购、仓储、销售、财务等部门的行为集中到一张图上，帮助团队：

• 明确“货从哪里来、到哪里去、谁负责、何时产生哪张单据”；
• 找出重复环节、低效率流程；
• 识别风险点，例如审批缺口、库存控制薄弱点。

2. 支撑系统实施与优化 在导入或优化进销存系统（尤其是 ERP、SaaS 进销存）时，流程图是需求沟通的基础语言：

• 让业务人员与实施顾问在同一张图上对齐；
• 明确哪些环节由系统自动完成，哪些需要人工操作；
• 为后续的系统配置（字段、权限、审批流程）提供依据。

3. 培训与标准化管理 流程图是极好的培训教材和 SOP 辅助材料：

• 新员工通过流程图快速理解从采购到销售的完整链路；
• 各部门围绕流程图制定标准操作说明；
• 用于内部审计和流程持续优化。

1.2 典型应用场景：谁最需要进销存流程图

进销存系统流程图在不同类型企业的应用重点不同，但都离不开“采购-库存-销售”的主线：

• 外贸/跨境电商卖家

• 多平台（如 Amazon、eBay、Shopify）订单集中到一个进销存系统；

• 流程图需要覆盖：采购计划、海外仓入库、发货、退货、汇率和结算；

• 强调订单同步、出库策略（如 FIFO）、库存预警等。

• 制造型企业（以国外 ERP 为主）

• 使用 SAP Business One、Odoo、Microsoft Dynamics 365 等；

• 进销存流程图要结合生产模块：原材料采购、生产领料、成品入库、销售发货；

• 强调 BOM（物料清单）及在制品管理。

• 批发、贸易公司

• 大量采购与分销，强调“批次、价格、折扣、应收应付”；

• 流程图需清晰展示客户订单、发货、回款各步骤；

• 强调对账、对单与物流跟踪。

• 连锁零售 & 线上线下一体化

• 门店库存与总仓协调；

• POS 系统与进销存系统的联动；

• 流程图需体现门店销售、调拨、盘点流程。

1.3 为什么“画流程图”比“口头讲流程”更重要

进销存系统流程若仅靠口头说明或零散文档，容易出现：

• 各部门理解不一致；
• 关键节点（如审批、质检）被忽略；
• 系统实施时，配置逻辑难以统一。

而一个标准化的进销存流程图，将整个业务链条具体化、可视化，既便于内部传阅，也利于后续更新迭代。尤其当企业考虑更换或升级系统时（例如从 Excel 过渡到 SaaS 进销存），流程图直接决定了系统切换的顺畅程度。

---

二、进销存系统流程图的基础构成与常见符号

要画好进销存系统流程图，先要懂流程图的“语言”。这包括基本对象、常用符号以及连接方式。

2.1 进销存流程中的基础对象

在所有进销存系统流程图中，最低限度需要包含以下对象：

1. 参与角色（人/组织）

• 采购员、采购主管
• 仓库管理员/仓管
• 业务员/销售
• 财务人员
• 审批人（部门领导、经理）
• 客户、供应商（视作外部主体）

2. 关键单据 在任何进销存系统中，单据是流程的核心。关键单据包括：

• 采购需求/采购申请单
• 采购订单（PO）
• 采购入库单 / 收货单
• 采购退货单
• 销售订单（SO）
• 销售出库单 / 发货单
• 销售退货单 / 退货入库单
• 调拨单 / 转仓单
• 盘点单 / 库存调整单
• 付款单 / 收款单
• 对账单 / 结算单

3. 库存事件与状态变化

• 入库（库存增加）
• 出库（库存减少）
• 预留（锁定库存）
• 库存盘点与调整
• 库存预警触发
• 损耗、报废

4. 系统动作

• 自动生成单据（如销售订单生成出库单）
• 自动更新库存
• 自动计算成本、毛利、税额
• 自动触发审批或通知
• 报表生成与导出

2.2 常用流程图符号及含义

在画进销存系统流程图时，建议使用国际通用或 BPMN 风格符号，以便系统实施方、开发者和业务人员都能理解。下表为常见符号及其含义：

符号类型	常见形状（描述）	含义示例
起始/结束	椭圆	流程开始或结束（如“开始采购流程”、“流程结束”）
流程步骤	矩形	某个具体操作（如“创建采购订单”、“审核销售订单”）
决策点	菱形	需要判断、分支（如“库存是否足够？”）
文档/单据	带波浪边的矩形或图标	表示单据生成或使用（如“采购入库单生成”）
数据存储	圆柱形或数据库图标	表示数据存储在系统，如“库存表”、“客户资料”
连接线	箭头	表示流程方向，连接各步骤
注释	小框+虚线连接	用于解释特殊规则或注意事项
子流程	带右下角双线的矩形	表示可展开的子流程，如“盘点流程”

在绘制进销存系统流程图时，只要坚持一个步骤一件事、决策节点明确二分（是/否），就能保持图的清晰度和可拓展性。

2.3 如何让流程图“可阅读”“好维护”

在进销存流程图中，容易出现图大、线多、看不清的问题，尤其是当企业业务复杂、系统模块较多时。可以通过以下原则优化：

• 纵向按时间，横向按部门/角色分泳道 例如上方是采购部，中间是仓储，下方是销售、财务，便于看清跨部门协作。

• 同类单据统一颜色 如采购类单据用蓝色，销售类用绿色，财务类用黄色，库存类用橙色。

• 复杂环节拆子流程 如退货流程、盘点流程单独画一张子流程图，主流程只保留入口/出口。

• 统一命名、字段与缩写 例如 PO = Purchase Order；SO = Sales Order；避免一个流程图中同一概念多种写法。

---

三、进销存系统流程图绘制前的准备工作

在动手画流程图之前，准备阶段极其关键。准备不充分，图容易反复修改、难以落地。

3.1 确定流程图的目标与范围

画进销存流程图前，先回答三个问题：

1. 目标是什么？

• 仅用于内部梳理流程？
• 用于新系统实施？
• 还是用于对接外部合作伙伴（例如物流、第三方仓储）？

2. 覆盖范围到什么程度？

• 只画“采购-入库-销售-出库”主流程？
• 还是包括盘点、调拨、委外加工等扩展流程？
• 是否包含财务结算和报表流程？

3. 受众是谁？

• 对象是基层操作员，还是中高层管理者，或是系统实施方？
• 受众不同，流程图的细节层级、专业术语使用都要调整。

一般建议分三层来规划进销存流程图：

• 高层总览流程图（Level 1） 对高层管理与跨部门沟通展示整体业务链路。

• 模块级流程图（Level 2） 分别画采购流程图、销售流程图、库存管理流程图。

• 操作级流程图（Level 3） 细化到具体单据字段、审批节点和系统操作步骤。

3.2 收集现有资料与业务信息

绘制进销存流程图不能凭空想象，需要真实的业务资料支撑：

• 现有的单据样本（纸质或系统截图）：

• 采购订单、入库单、出库单、退货单、盘点单等。

• 现有系统中使用的字段列表：

• 货品编码、规格、批次、仓位、税率等。

• 公司已有的SOP 文档、制度：

• 采购审批制度、库存盘点制度、客户信用政策等。

• 关键业务人员的访谈记录：

• 采购主管、仓库负责人、销售主管、财务主管等。

这些资料将帮助你在流程图中精确标注关键字段和环节，避免“画得好看却不可用”。

3.3 确定工具与画图方式

选择合适的工具能让进销存系统流程图更容易维护与分享。常见工具包括：

工具类型	示例（以国外产品为主）	特点与适用场景
在线流程图工具	Lucidchart、Miro、MURAL、Draw.io	适合多人协作，支持云端共享与版本管理
桌面绘图工具	Microsoft Visio、OmniGraffle	功能强、格式丰富，适合专业流程设计
通用办公工具	PowerPoint、Google Slides	简单易用，适合初版绘制和演示
低代码/流程配置工具	部分 SaaS 进销存、BPM 平台内置	可“画图即配置流程”，直接应用到系统中

在企业实际实践中，常见模式是：

• 用在线工具（如 Lucidchart）画出正式版流程图；
• 将关键图嵌入系统培训手册、内部 Wiki 或企业知识库；
• 考虑使用支持进销存流程配置的 SaaS 系统，让“流程图”与“系统流程”一一对应。

---

四、进销存系统主流程图：从采购到销售的完整链路

这一部分将详细说明“进销存系统主流程图”应如何绘制，包括关键节点与标准逻辑。

4.1 主流程的逻辑骨架

一个标准的进销存系统主流程，一般包含以下步骤：

1. 采购需求产生

• 库存预警触发
• 销售订单驱动（按单采购）
• 生产计划需求（制造业）

2. 采购申请与审批

• 采购申请单
• 部门领导或采购主管审批

3. 采购订单生成与确认

• 选择供应商、价格、交期
• 审批与确认

4. 收货与入库

• 到货检验（质检）
• 采购入库单
• 库存更新

5. 销售订单创建

• 客户下单（线下/线上）
• 销售订单录入系统
• 审核（必要时）

6. 出库与发货

• 根据销售订单产生出库单
• 拣货、复核、装箱、发货
• 库存扣减

7. 回款与对账（可简化）

• 开票、收款
• 对账单确认

8. 退货与售后

• 采购退货
• 销售退货
• 对库存与财务影响

4.2 主流程的示意结构（文字版）

可以按以下文字结构先草稿，再用流程图工具转为图形：

• 开始 → [库存预警 OR 销售订单需求 OR 生产计划] → 生成采购申请单 → 审批？（是 / 否）
• 否 → 结束
• 是 → 生成采购订单 → 下发供应商 → 收货 → 质检合格？
• 否 → 采购退货流程
• 是 → 生成采购入库单 → 库存增加 → 销售订单录入 → 审核？
• 否 → 返回修改
• 是 → 生成销售出库单 → 拣货、核对 → 发货 → 库存减少 → 回款与对账 → 结束

4.3 主流程图绘制要点

在正式绘制进销存系统主流程图时，注意以下几点：

1. 使用泳道（Swimlane）区分部门

• 上泳道：采购部
• 中泳道：仓库
• 下泳道：销售 & 财务 让跨部门操作清晰可见。

2. 明确每个单据的“上游”和“下游”

• 采购申请单 → 采购订单 → 采购入库单 → 付款单
• 销售订单 → 销售出库单 → 收款单 → 发票

3. 在关键节点添加备注

• 如“超过一定金额，需总经理审批”；
• “某些商品不允许部分发货”；
• “海外仓发货需要提前锁定库存”。

4. 保留未来扩展位置

• 如增加“质检模块”、“条码扫码发货”、“多仓发货策略”时，主流程不至于完全重画。

---

五、采购流程图：从需求到入库的详细步骤

采购流程是进销存系统流程图中最重要的部分之一。画好采购流程图，有助于控制采购成本、避免重复采购和缺货。

5.1 采购流程的业务逻辑拆解

标准采购流程可以拆解为以下几个阶段：

1. 需求阶段

• 库存预警（系统自动判断库存量是否低于安全库存）
• 销售预测产生采购需求
• 项目需求或生产计划产生采购需求

2. 申请与审批阶段

• 采购申请单（由使用部门或采购员填写）
• 审批流程（按金额、物料类别设置不同审批链）

3. 询价与下单阶段

• 选择供应商（参考供应商档案、历史价格）
• 询价与比价
• 生成采购订单
• 供应商确认

4. 收货与检验阶段

• 到货登记（收货单）
• 质检合格/不合格
• 合格部分入库，不合格部分退货或返工

5. 入库与结算阶段

• 生成采购入库单
• 库存更新
• 生成应付账款
• 付款与对账

5.2 采购流程图的结构设计

建议以“部门泳道 + 单据流”来绘制采购流程图：

• 泳道 1：使用部门 / 业务部门
• 泳道 2：采购部
• 泳道 3：仓库 / 质检
• 泳道 4：财务部

具体流程（文字版示意）：

• 使用部门：提出需求 → 填写采购申请单 → 提交
• 采购部：审核申请 → 是否通过？
• 否 → 返回修改/终止
• 是 → 询价/比价 → 选择供应商 → 创建采购订单 → 提交审批
• 管理层/审批人：审批采购订单 → 是否通过？
• 否 → 返回采购部调整
• 是 → 下发给供应商
• 仓库/质检：接收货物 → 检验 → 结果为合格？
• 否 → 填写不合格记录 → 发起采购退货单 → 供应商处理
• 是 → 生成采购入库单 → 更新库存
• 财务部：根据采购入库单与发票 → 生成应付账款 → 付款 → 结算

5.3 采购流程图中的关键控制点

在绘制采购流程图时，必须突出以下控制点：

1. 预算控制与审批

• 采购申请是否超过部门预算？
• 大额采购是否采用多级审批？
• 系统中是否设审批自动触发规则？

2. 供应商管理

• 供应商选择是否有等级或评估标准？
• 是否要求系统记录供应商交期、质量评分等？

3. 收货与质检对库存的影响

• 是否区分“待检区”和“合格品库”？
• 不合格品如何处理（退货或内部重工）？

4. 对账与付款的差异处理

• 实收数量与采购订单数量不一致时如何处理？
• 价格差异如何确认？
• 折扣、运费如何归集？

---

六、销售流程图：从客户订单到回款的可视化设计

销售流程是进销存系统的另一个核心模块。把销售流程图画清楚，有助于提升订单处理效率、减少出错、加快回款。

6.1 销售流程的标准路径

典型销售流程包括：

1. 客户询价
2. 报价单（可选）
3. 销售订单（确认订单）
4. 库存检查 / 预留库存
5. 出库 & 发货
6. 开票
7. 收款 & 对账
8. 售后 & 退货（如发生）

6.2 销售流程图的关键节点划分

销售流程图可按以下方式划分：

• 前端环节（由销售/客服负责）

• 接收客户订单（线下、网站、电商平台）

• 建立销售订单

• 审核价格、折扣、信用额度

• 中端环节（仓库负责）

• 库存占用/预留

• 拣货、复核、装箱

• 发货记录

• 后端环节（财务负责）

• 开票

• 收款

• 对账

6.3 销售流程图文字示意

• 客户询价 → 销售人员录入报价 → 客户确认 → 生成销售订单
• 系统：检查客户信用额度与应收余额 → 是否超限？
• 是 → 提示需审批/拒绝
• 否 → 检查库存 → 库存是否充足？
• 否 → 提示缺货 → 发起补货流程（与采购链路连接）
• 是 → 锁定库存 / 生成拣货单 → 仓库拣货 → 复核 → 生成销售出库单 → 发货
• 财务：根据出库单生成应收账款 → 收款 → 记录到账 → 可选开票
• 若发生退货：
• 客户提出退货申请 → 审核 → 创建销售退货单 → 收货 → 退货入库 → 处理退款或折扣

6.4 销售流程图中的特殊场景

绘制进销存系统销售流程图时，尤其要考虑以下特殊场景：

1. 多渠道订单合并

• 电商平台订单、线下订单汇总到进销存系统；
• 流程图中可以用不同颜色或标记区分渠道。

2. 分批发货

• 客户订单大于可用库存时，部分发货；
• 流程图中需体现“部分发货”和“合并结算”的逻辑。

3. 代发/直发（Drop Shipping）

• 销售订单从供应商直接发货给客户；
• 库存是否记入自有库存？流程图要明确。

4. 海外仓/多仓发货

• 不同仓库为不同区域客户供货；
• 系统如何分配发货仓？流程要体现规则。

---

七、库存管理流程图：入库、出库、盘点与调拨

库存管理是进销存系统流程图中最容易忽略细节的部分，但却与成本控制、库存周转率密切相关。

7.1 库存管理的主要流程

库存管理流程图一般包括以下模块：

1. 入库流程

• 采购入库
• 生产入库（制造型企业）
• 退货入库（销售退货）

2. 出库流程

• 销售出库
• 生产领料（制造型企业）
• 样品出库、内部领用

3. 调拨与转仓

• 仓库与仓库之间的调拨
• 仓位之间的转移

4. 盘点与调整

• 定期盘点（周期盘点）
• 全盘盘点（年度、季度）
• 差异调整

5. 库存预警与补货

• 最低库存、最高库存设置
• 自动生成补货建议单

7.2 库存管理流程图的结构设计

建议采用“按仓库视角”的流程绘制方式：

• 以“仓库”为主泳道
• 采购部、销售部、生产部作为其他泳道
• 每一类入库/出库单据在图中体现来源与去向

示例（简化版）：

• 采购入库：

• 上游：采购入库单 → 仓库核对 → 入库 → 更新库存 → 数据写入系统库存表

• 销售出库：

• 上游：销售出库单 → 仓库拣货 → 复核 → 出库 → 更新库存 → 出货记录

• 调拨：

• 调拨单 → 出库仓确认 → 出库 → 在途状态 → 入库仓确认 → 入库 → 更新库存

• 盘点：

• 制定盘点计划 → 生成盘点单 → 实盘 → 系统录入 → 盘盈/盘亏 → 生成库存调整单 → 更新库存

7.3 盘点流程图：关键步骤及注意事项

盘点是进销存管理中的控制环节，将盘点流程画清楚可以减少库存账实不符的问题。

盘点流程示意：

1. 管理层制定盘点策略（全部盘点 / 重点盘点 / ABC 分类盘点）
2. 系统生成盘点单（包括仓库、货品范围、时间）
3. 仓库按盘点单实物清点 → 填写盘点数量
4. 系统对比账面数量与实盘数量 → 生成差异报告
5. 审核差异（确认无误后）
6. 自动生成库存调整单（盘盈/盘亏），更新库存
7. 记录原因、责任人，形成管理改进依据

在流程图中，应将“盘点单 → 差异分析 → 调整单”的链路持续明确，让系统实施人员能够在进销存系统中配置对应功能。

---

八、退货与异常流程图：采购退货、销售退货、损耗与报废

进销存系统流程中，退货和异常流程往往最复杂，也最容易出错。单独绘制退货与异常流程图，可以大幅降低错误风险。

8.1 采购退货流程图

采购退货通常由以下场景触发：

• 收到货物不合格（质量问题）
• 多送货、错送货
• 供应商发错货、规格不符

采购退货流程（文字版）：

1. 仓库/质检发现问题 → 填写不合格报告
2. 创建采购退货申请单 → 提交审批
3. 审批通过后 → 创建采购退货单
4. 仓库备货、打包 → 退回供应商
5. 系统：

• 库存减少（退货数量）
• 应付账款调整（减少）
• 记录退货原因

在流程图中，要区分质检未入库前的退货与已入库后的退货，二者对应的库存变化方式不同。

8.2 销售退货流程图

销售退货多由客户发起，典型场景包括：

• 客户收到货物后发现质量问题
• 客户下单错误
• 因时效原因要求退货

销售退货流程（文字版）：

1. 客户提出退货申请 → 销售部门登记
2. 审核退货是否符合政策（时间限制、状态限制等）
3. 审批通过 → 创建销售退货单
4. 客户退回货物 → 仓库验收 → 合格？

• 否 → 直接报废或处理为损耗（视公司策略）
• 是 → 退货入库（生成退货入库单） → 库存增加

5. 财务：

• 调整应收账款（冲销原应收或生成退款单）
• 处理退款或折扣

在进销存系统流程图中，销售退货需要明确：

• 是否允许部分退货；
• 退货是否重新入库存；
• 退货后是否重新销售或降价处理。

8.3 损耗与报废流程图

在仓储与生产中，损耗和报废不可避免，需要标准化流程：

1. 仓库或生产部门发现损耗/报废 → 填报损耗报告
2. 由主管或管理层审核损耗原因与数量
3. 审批通过 → 生成库存调整单（损耗/报废）
4. 更新库存（减少）
5. 会计处理（视企业会计政策）

在流程图中，建议使用特殊颜色标记损耗与报废相关步骤，以示警示和重视。

---

九、财务与统计报表流程图：从单据到数据分析

进销存系统的价值不仅在于处理日常进销存流程，还在于生成财务与管理报表。为此，有必要绘制“单据到数据”的流程图。

9.1 财务流程与进销存流程的关系

进销存系统与财务系统的关系通常有两种：

1. 集成在一个系统中

• 进销存模块与财务模块相互联动；
• 采购入库直接生成应付账款；
• 销售出库直接生成应收账款。

2. 进销存系统与独立财务系统对接

• 通过接口或导出/导入；
• 将销售出库、采购入库数据导入财务系统；
• 由财务系统进行记账。

9.2 财务流程图的典型结构

以“采购”和“销售”两端为例：

• 采购：

• 采购入库单 → 供应商发票 → 系统核对 → 生成应付账款 → 付款单 → 财务记账

• 销售：

• 销售出库单 → 客户签收 → 系统生成应收账款 → 收款单 → 开票 → 财务记账

在流程图中，需要明确：

• 哪个环节生成“应收/应付”；
• 系统如何计算税额、折扣；
• 对账周期与方式（按月、按项目等）。

9.3 报表与分析流程图

进销存系统常见的报表包括：

• 销售报表（按客户、地区、产品）
• 采购报表（按供应商、类目）
• 库存报表（库存余额、周转率、滞销品）
• 毛利分析报表
• 应收应付报表

绘制报表流程图时，可以从“源单据 → 数据表 → 报表”的路径来设计：

1. 源单据（采购订单、采购入库、销售出库等）
2. 数据写入对应表（如库存表、销售记录表）
3. 系统按规则汇总、统计
4. 生成报表或图表
5. 导出/分享/二次分析

通过报表流程图，管理层可以清晰地看到“数据从哪里来、如何被加工、用到哪里去”，为 BI（商业智能）和数据可视化铺路。

---

十、如何选择合适的进销存系统与模板（含软植入案例）

在画完进销存系统流程图后，通常下一步就是选择或优化进销存系统。流程图不仅是理解工具，也是选型依据。

10.1 选择进销存系统时要看什么？

结合前文流程图逻辑，选型时重点关注：

1. 是否支持流程自定义

• 能否根据自身流程图配置审批流、单据流转？
• 是否支持不同部门的权限控制？

2. 是否支持多仓、多货品维度

• 支持多仓库、多库位、批次管理；
• 支持不同币种、不同价表。

3. 是否支持统计报表与数据分析

• 是否可以按客户、产品、时间维度输出报表；
• 是否支持导出到 Excel 或对接 BI 工具。

4. 是否易用并支持低代码或模板化

• 是否有可直接使用的进销存模板；
• 新业务、新流程是否可以快速调整。

10.2 模板与流程图的结合使用

对于许多企业来说，从零设计进销存系统流程和表结构成本较高，使用现成模板是一个高效路径。实践中常见做法：

• 先基于企业业务画出简化版进销存流程图；
• 找到与流程图结构相近的系统模板；
• 在模板基础上调整字段、审批流与报表；
• 最后再回过头更新流程图，让其与系统真实运行状态一致。

在这种“流程图 ↔ 模板”的迭代中，既避免了从零开发的高成本，又能保持企业流程的个性化与可控性。

在众多进销存工具中，一些平台提供可配置的进销存模板与审批流程，既可以直接使用，也可以基于企业自己的流程图进行调整。例如，有的进销存解决方案支持在浏览器中编辑采购订单、销售订单、库存表结构，并通过可视化方式配置审批流、提醒规则等；与前文绘制的流程图理念高度一致。在这类平台中，像 <简道云进销存> 提供的模板就比较适合中小企业快速上线进销存管理系统：既可以直接应用，也可以根据自己的采购、销售、库存流程进行字段与流程的自定义配置，使“纸面流程图”迅速变成“可运行系统流程”。

---

十一、绘制进销存系统流程图的实用技巧与规范建议

为了让进销存系统流程图更专业、更易沟通，以下这些实用技巧值得参考。

11.1 命名、编号与版本管理

1. 统一命名规范

• 单据名称统一，如“采购订单”全篇不改叫“采购单”；
• 英文缩写统一，例如 PO、SO 等。

2. 编号规范

• 流程图文件编号，如：
• INV-FLOW-01：进销存主流程
• INV-FLOW-02：采购流程
• 在系统中，单据编号规则要对应流程图，使培训与实施一致。

3. 版本控制

• 每次修改流程图都标注版本号和日期；
• 保留旧版本，以便回溯变更原因。

11.2 分层绘制与结构化扩展

• Level 1：总览流程 显示主要模块，不进入具体字段；
• Level 2：模块流程 详细到订单、入库、出库、退货等；
• Level 3：操作细节 包括具体字段、审批人、系统规则等。

通过分层绘制，既能支撑高层管理和跨部门沟通，又便于一线操作人员学习。

11.3 在流程图中嵌入控制点与风险提示

在进销存流程中，有一些典型风险点可以直接在图中标注：

• 超出信用额度的客户订单；
• 大额采购无审批；
• 盘点差异未审核即调整；
• 销售退货未严格质检即入库。

在流程图中用注释或特殊颜色强调这些风险点，能帮助企业将流程管理与风险管控结合。

11.4 流程图与培训手册的联动

将进销存系统流程图嵌入培训手册时，可以：

• 每个模块流程图配一个简短说明；
• 在系统操作截图旁标注其所属流程步骤；
• 让新员工在看流程图时直接联想到系统操作。

---

十二、案例思路：从 Excel 管理到系统化进销存的流程图改造

很多企业一开始用 Excel 管理进销存，后来随着业务发展转向系统化。这个过程中，流程图起到“桥梁”的作用。

12.1 起点：Excel 管理下的隐性流程

在 Excel 情况下，常见问题：

• 采购、仓库、销售数据分散在不同表；
• 没有统一代码体系；
• 库存数据更新滞后；
• 无审批流和权限控制。

绘制流程图时，要先把 Excel 中隐含的流程梳理出来： 例如：

• 销售发货 -> 仓库手工从库存表中减去数量 -> 每月汇总销售表；
• 采购到货 -> 仓库在入库表中记录 -> 手工增加库存表。

12.2 过渡：用流程图找出关键问题

用进销存流程图把这些 Excel 流程“画出来”后，通常会发现：

• 关键控制点缺失（例如没有统一审批）；
• 数据更新依赖人工，容易出错；
• 无法实时统计库存与销售数据。

这些问题也正是切换到进销存系统时需要重点解决的环节。

12.3 落地：流程图 -> 系统配置 -> 模板应用

一个可行的路径是：

1. 基于现有 Excel 流程绘制初版流程图；
2. 与业务和管理层确认流程优化方向（增加审批、优化库存策略等）；
3. 选择支持流程配置的进销存系统或模板；
4. 根据流程图配置系统字段、审批流、报表；
5. 在系统中实际运行一段时间后，再反向修正流程图，使二者统一。

在这一过程中，使用现成的进销存模板可以减少大量配置和开发工作。比如，如果企业已经明确了采购、销售、库存的核心流程，可以选择像 <简道云进销存> 这类支持可视化配置和自定义表单的系统模板，将流程图中定义的单据与字段直接映射到系统中，实现“少写代码，多配置”的落地方式，从而加快从 Excel 过渡到专业进销存系统的速度。

---

十三、总结：进销存流程图的价值与未来趋势

进销存系统流程图不仅是一张图，更是一整套业务逻辑、控制点和数据流的可视化表达。通过系统化绘制采购流程图、销售流程图、库存管理流程图、退货与财务流程图，企业可以：

• 清晰梳理从需求产生到回款的全流程；
• 明确各部门职责、单据流转路径与审批规则；
• 提前识别风险与效率瓶颈；
• 为系统选型、实施和后续优化提供统一基线。

从趋势来看，进销存流程图会与以下方向逐步融合：

1. 与系统配置深度绑定

• “所见即所得”的流程配置界面，让流程图直接变为系统流程；
• 流程变化后，系统自动生成或更新配置。

2. 与数据可视化和 BI 集成

• 不止展示“流程怎么走”，还展示“数据在哪里积累、如何分析”；
• 帮助管理层从进销存流程中提炼更精细的运营指标。

3. 与低代码/无代码平台结合

• 通过拖拽式的流程设计与表单配置，实现定制化进销存系统；
• 企业可以在现有流程图基础上快速复制、调整与部署。

只要掌握本文所述的步骤和技巧，从明确目标、梳理对象、选择工具，到分模块绘制、控制节点标注，再到系统选型与模板应用，任何企业都可以画出一套易懂、可执行、可落地的进销存系统流程图。

最后，分享一个我们公司在用的进销存系统模板，需要的可以自取，可直接使用，也可以自定义编辑修改： https://s.fanruan.com/8bn69

精品问答:

---

进销存系统流程图怎么画？有哪些关键步骤需要注意？

我刚接触进销存系统流程图的绘制，感觉流程环节很多，不知道从哪里开始，也不清楚哪些步骤是关键，能帮我理清楚绘制流程图的具体步骤吗？

绘制进销存系统流程图的关键步骤包括：

1. 明确系统边界和主要功能模块（采购、库存管理、销售等）；
2. 确定流程节点（如采购申请、入库验收、库存盘点、销售出库）；
3. 使用统一的流程图符号（如矩形表示流程、菱形表示决策点）；
4. 按时间顺序连接各流程节点，确保流程逻辑清晰；
5. 结合案例，如“采购流程从供应商报价到付款”，绘制完整流程。 根据调查，80%的业务人员认为流程图绘制时，明确流程节点是最重要的步骤。

进销存系统流程图中常用的图形符号有哪些？如何结合案例理解它们的作用？

我在看进销存系统流程图时，经常看到各种不同的图形符号，比如矩形、菱形、箭头等，但不太理解它们具体代表什么，能否举例说明这些符号在实际流程中的作用？

常用的进销存系统流程图符号包括：

• 矩形：表示具体的操作步骤，例如“库存盘点”；
• 菱形：表示决策点，如“库存是否充足？”；
• 箭头：表示流程的方向和顺序；
• 圆形或椭圆：表示开始和结束节点。 举例说明，在销售流程中，菱形用来判断“客户是否付款”，根据结果决定是否发货。通过这些符号，流程图能够直观表达业务逻辑，提升沟通效率。

如何利用结构化布局提升进销存系统流程图的可读性？

我觉得我的进销存系统流程图看起来很杂乱，别人看不懂，有什么设计技巧或结构化方法可以让流程图更清晰易懂吗？

提升进销存系统流程图可读性的结构化布局方法包括：

1. 分模块绘制，将采购、库存、销售流程分区展示；
2. 使用层级关系，先画大流程，再细化子流程；
3. 统一符号和颜色，区分不同业务环节；
4. 采用表格或列表标注关键步骤和说明；
5. 保持流程图方向统一（例如从上到下或从左到右）。 根据设计统计，采用模块化布局的流程图，用户理解速度提升了30%以上。

有哪些实用技巧可以帮助我快速绘制高质量的进销存系统流程图？

我想提高绘制进销存系统流程图的效率和质量，有没有什么实用技巧或者工具推荐，能让我快速完成且保证图表专业？

实用技巧包括：

• 先梳理业务流程，使用文字列表整理流程节点；
• 选用专业流程图绘制工具，如Visio、Draw.io、ProcessOn；
• 利用模板和图形库节省时间；
• 定期与业务人员确认流程准确性，避免返工；
• 使用颜色编码区分不同流程阶段。 例如，使用Draw.io的模板可减少绘制时间40%，并保证流程图结构规范。

254

×

微信分享

扫描二维码分享到微信
