RFID进销存系统流程图围绕“货品—单据—仓位—标签”四条主线展开，通过在入库、出库、调拨、盘点等关键节点嵌入RFID标签识别，将原本依赖人工扫码与纸质单据的离散流程，重构为“自动识别+系统实时过账”的一体化闭环。相较传统条码与Excel管理方式，RFID进销存方案可以显著降低点数、录入、对账的人力成本，并减少漏扫、错发、库存不准等风险，从而提升库存准确率、仓储周转效率与门店补货及时性。企业在规划RFID进销存流程图时，需要结合业务复杂度、SKU数量与IT基础，明确标签编码策略、读写器布点、系统接口、异常处理路径，并通过可视化流程图指导实施与培训，才能将技术投入真正转化为可衡量的管理效率提升。

《RFID进销存系统流程图详解，如何提升管理效率？》

---

🧭 一、RFID进销存系统的核心概念与价值定位

1.1 RFID进销存系统是什么？

在信息化管理语境下，RFID进销存系统通常指：以RFID（Radio Frequency Identification，无线射频识别）为主要自动识别手段，结合进销存软件或ERP/WMS，实现对**采购（进）、销售（销）、库存（存）**全过程实时记录与追踪的综合管理系统。

关键要素包括：

• RFID标签：粘贴或嵌入在货品、托盘、周转箱上，存储唯一编码及关键属性。
• RFID读写设备：固定读写器、手持机、通道门、台式读写器，用于批量读取标签信息。
• 进销存业务系统：包含采购、销售、库存、调拨、盘点等模块，可是独立进销存软件，也可以是ERP中的一部分。
• 流程控制与权限体系：基于岗位、仓库、组织维度设置操作流程与审批流。

相对于传统条码+人工录入，RFID进销存系统更强调：

• 批量自动识别，减少逐件扫码；
• 无需可视，支持“隔箱、隔包”读取；
• 提升进销存数据实时性，使库存账实更一致。

1.2 RFID进销存系统与传统进销存的区别

从流程图与操作方式角度，对比更直观：

维度	传统条码/Excel进销存	RFID进销存系统
识别方式	人工条码扫码，或手工录入	RFID自动批量识别，读写器批量读取
盘点效率	逐件扫码或手写记录，耗时长	扫描货架/托盘即可读取多件标签，盘点速度明显提升
出入库速度	一件件扫条码，容易漏扫	托盘级、箱级读取，通道门自动采集
数据实时性	入库后补录或延迟录入	操作现场即时过账，库存实时更新
错误率	容易漏扫、错扫、手工录错	自动识别为主，配合人工复核，错误率更低
管理可视化	以报表为主，实时性不强	库存、批次、在途状态可实时追踪
初始投入	条码打印机+扫码枪为主，成本较低	标签、读写器、系统改造，投入相对更高

1.3 适合上RFID进销存流程的典型行业

并非所有企业都适合投入RFID，对SKU数量大、流转频繁、单件价值较高或管理精度要求高的行业，RFID进销存流程的ROI更容易体现，例如：

• 服装鞋帽、箱包零售：单件量大，频繁调拨、盘点，SKU多。
• 医疗器械、药品流通：批次管理严、有效期管理严格，需要追溯。
• 汽车零部件、3C电子：零件种类多、价值高，对错领错发敏感。
• 仓储物流第三方（3PL）：为多客户托管库存，对效率和准确性要求高。
• 高价值资产管理：如工具、模具、租赁设备，需要进出备案与生命周期管理。

如果企业条码管理尚未理顺，或SKU很少、周转频率低，直接上RFID可能并不经济，应先夯实基本进销存流程。

---

📌 二、进销存与RFID技术的基础架构梳理

2.1 进销存管理的三条主线

构建RFID进销存流程图前，需要先理清传统进销存架构的三条主线：

1. 单据主线

• 采购订单、入库单、退货单
• 销售订单、出库单、退货单
• 调拨单、盘点单、报损单 所有业务动作都应通过单据体现，从而在系统中可追踪。

2. 库存主线

• 仓库 → 库区 → 货架 → 仓位
• SKU → 批次 → 库存数量 → 在途/锁定状态 库存维度通常包含：仓库+物料+批次+属性（颜色尺码等）。

3. 财务主线

• 单据影响成本：移动平均、批次加权等
• 应收应付：采购入库、销售出库关联结算 RFID主要改变的是业务数据采集方式，对财务逻辑影响不大，但会提高成本核算的时效性与准确性。

2.2 RFID技术在进销存中的角色

RFID在进销存流程中的功能可概括为：

• “识别+绑定”：将物理货品与系统中的物料档案绑定；
• “自动采集”：替代人工录入/扫码，采集出入库、盘点、调拨过程中的识别信息；
• “轨迹追踪”：结合时间、地点、操作人，形成货品流转轨迹。

常见RFID设备在业务中的对应操作：

设备类型	使用场景	功能说明
固定读写器	入库月台、出库通道、库门	货物通过时自动读取标签，记录进出时间和数量
手持RFID终端	盘点、上架、拣货确认	人员持终端在货架间走动，读取标签信息
通道式读写门	大批量进出库口、门店收货口	托盘/周转箱通过通道时批量读取
台式读写器	标签写入、单件复核、绑定操作	初次写入EPC、校验标签信息

2.3 系统架构：RFID中间件与进销存系统的衔接

RFID读写器通常不会直接与进销存系统通信，而是通过中间件/接口服务层进行数据过滤与整合：

1. 设备层：读写器、天线、手持机等硬件；
2. RFID中间件：接收原始读数 → 去重、过滤、聚合 → 识别事件（如“托盘进入仓库A”）；
3. 业务系统层：进销存系统、WMS、ERP等，根据事件自动生成/更新单据。

从架构角度，流程图应该明确：

• 读写器采集 → 中间件解析 → 进销存系统写入；
• 异常情况（标签读不到、重复读取等）的处理规则。

---

🧱 三、RFID进销存系统流程图的整体框架设计

3.1 从“业务视角”设计流程图，而非从“技术视角”

在项目落地中，流程图的受众主要是业务人员、仓库操作员与管理层，因此绘制RFID进销存流程图时，建议遵循：

• 业务对象：采购、仓储、销售、财务；
• 业务动作：入库、出库、盘点、退货、调拨；
• 结果呈现：单据状态变化、库存变化，而不是设备工作细节。

RFID作为“支撑手段”嵌入在关键节点上，流程图中可以用不同颜色或图标标记“由RFID自动完成”的操作。

3.2 典型RFID进销存流程图的模块构成

RFID进销存系统流程图一般包含以下模块：

1. 主数据与标签绑定流程；
2. 采购/到货与入库流程；
3. 销售出库与发运流程；
4. 库内管理：上架、移库、拣货；
5. 盘点与差异处理；
6. 退货与售后环节；
7. 调拨与门店/仓间流转；
8. 数据汇总、报表与预警。

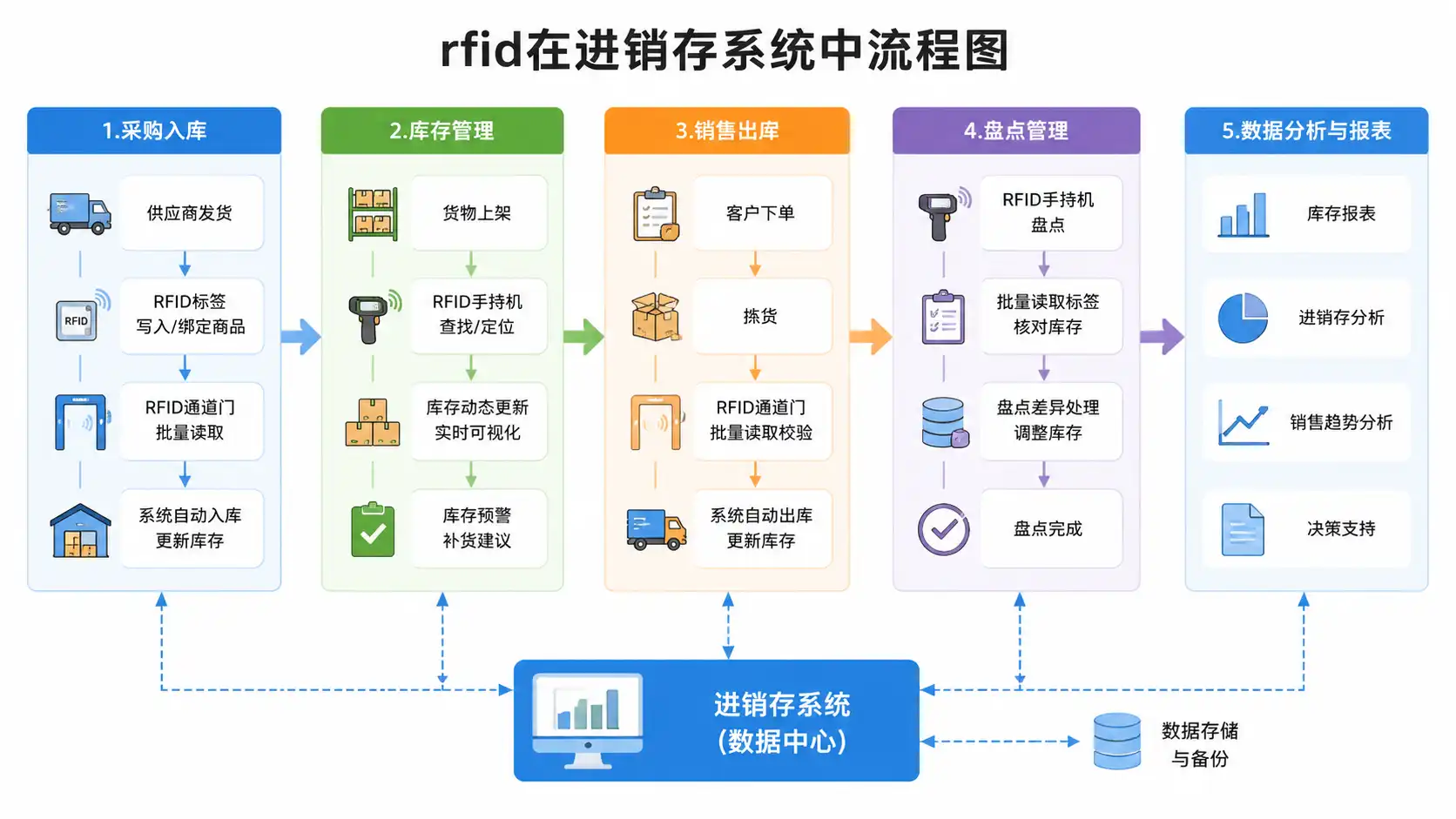

一个高层级的RFID进销存流程示意可理解为：

采购订单 → 到货验收（RFID采集）→ 收货入库 → 库内管理 → 拣货出库（RFID复核）→ 运输/门店（RFID追踪）→ 销售/退货 → 盘点校准。

3.3 流程图中需要标注的关键要素

在绘制具体流程图（如使用Visio、Draw.io、ProcessOn等）时，建议统一标注：

• 角色：采购员、仓管员、门店店员、财务、系统管理员等；
• 单据：采购订单PO、收货单GR、出库单SO、盘点单PI等；
• 系统动作：生成单据、审核单据、更新库存、推送接口等；
• RFID动作：标签写入、读取、校验、异常处理；
• 决策节点：如“是否通过质检”、“是否差异”、“是否重码”等。

---

📦 四、RFID入库流程图：从采购到上架的全链路

4.1 入库前：采购与到货通知流程

RFID并不会改变采购流程本身，但会影响入库操作方式。采购流程关键步骤：

1. 业务部门提出采购需求；
2. 采购员创建采购订单（PO）；
3. 供应商发货，并提供送货单/ASN（Advanced Shipping Notice，预先发货通知）；
4. 仓库根据到货通知准备收货。

在流程图中，应标注：

• 采购订单创建节点；
• 到货通知（ASN）与预期到货数量；
• 与RFID标签责任划分：标签由供应商贴还是到货后贴。

4.2 标签来源策略：供应商贴标还是本地贴标？

RFID进销存流程设计的关键决策之一：标签在何处写入与贴附。常见两种模式：

模式A：供应商源头贴标

• 供应商在生产/包装环节就将RFID标签贴上，并写入编码。
• 到货时，仓库通过RFID读取，自动核对和收货。

优点：

• 到货即有标签，收货效率最高；
• 可以追踪供应端生产环节。

挑战：

• 需要与供应商协同，统一编码规则；
• 供应商需要投入RFID相关设备与流程。

模式B：到货后仓库贴标

• 货物到达仓库后，先进行初步验收；
• 仓库使用台式读写器/手持机写入并贴标签；
• 完成标签绑定后，再入库上架。

优点：

• 对供应商要求低，适合多供应商场景；
• 编码控制权在企业内部，管理简单。

挑战：

• 收货环节增加贴标操作，初期人力压力较大；
• 高峰期要注意贴标速度与作业节奏。

在流程图中，应明确分支： “到货 → 是否贴标（已贴/未贴） → 写入标签/检验标签 → 合格后入库”。

4.3 RFID收货入库流程详解（文字版流程图）

以下是一个典型的RFID收货入库流程，使用步骤列表替代图形流程图展示：

1. 【采购订单创建】

• 采购员在进销存系统中创建采购订单，指定物料、数量、单价、交期。
• 系统生成PO号，作为后续对账与收货参照。

2. 【供应商发货 & ASN】

• 供应商根据订单备货，装箱/装托。
• 若采用源头贴标：在包装时贴附RFID标签，并写入物料编码、批次等信息。
• 供应商向系统或采购员发送发货通知（ASN），包含预发货数量与箱号信息。

3. 【到货登记】

• 货车到达仓库月台。
• 仓管员在系统中选择待收货的采购订单，进入收货界面。
• （可选）在月台设置RFID读写设备，通道门读取到货托盘/箱体上的标签，初步获取数量与标识。

4. 【卸货与初检】

• 仓库人员卸货、检查包装完整性。
• 若发现明显破损，直接标记异常，进入质检/退货流程。

5. 【标签处理】

• 若源头已贴标：
• 使用手持RFID终端/固定读写器读取标签，检查是否能被识别、编码是否符合规则；
• 对不能读取、编码不规范的标签，进行重写或更换。
• 若到货后贴标：
• 仓管员根据物料信息，在台式写卡器上批量写入RFID标签；
• 标签与单品/箱/托进行绑定，并在系统中记录EPC与物料、批次的关系。

6. 【RFID辅助数量确认】

• 对每箱/每托盘，通过RFID终端读取所有标签数，与ASN及采购订单数量比对；
• 如有差异，系统标记为“数量异常”，需要人工复核。

7. 【生成收货单/入库单】

• 数量无误或处理完差异后，系统自动生成收货单（GRN）；
• 同时生成入库单，待上架操作。

8. 【质检（如适用）】

• 部分行业要求质检：抽检或全检；
• 质检结果反馈到入库单：合格项入库，不合格项待退货或重工。

9. 【上架与仓位分配】

• 系统根据规则给出推荐仓位；
• 仓管员使用手持RFID终端，指引货品到指定库位；
• 到达库位后再次读取标签确认并完成上架，系统记录标签所在仓位。

10. 【库存更新】

• 入库单确认后，库存数量实时更新；
• 对应财务模块可进行成本入账、应付账款生成。

整个入库流程中，RFID主要动作包括：标签写入与绑定、收货时批量读取、上架时位置确认。

在绘制流程图时，可用不同颜色框标示：

• 蓝色：系统单据操作（创建订单、生成收货单等）；
• 绿色：RFID读写操作（标签写入、读取、校验等）；
• 黄色：人工决策节点（是否异常、是否合格等）。

---

📤 五、RFID出库流程图：从订单到发运的精细控制

5.1 出库流程的核心目标

RFID进销存出库流程的主要目的：

• 确保拣货准确：减少错拣、漏拣；
• 加快复核速度：靠近发货口的RFID通道门或固定读写器能批量校验；
• 可追踪：知道哪个标签（哪件货）在何时出库，发往哪位客户。

5.2 RFID出库流程（在线订单/销售订单）

以下以“客户销售订单”为场景，描述RFID出库流程：

1. 【销售订单创建】

• 销售人员在进销存系统中创建销售订单（SO），指定客户、物料、数量、价格。
• 系统对库存进行预检：有无库存、是否需要生产或采购补货。

2. 【生成拣货单】

• 仓库根据销售订单生成拣货单；
• 进销存系统按仓位、批次、波次（Batch Wave）优化拣货路线。

3. 【RFID辅助拣货】

• 仓管员拿着手持RFID终端，根据系统提示到相应货位；
• 终端可以同时读取货架上多个标签，通过筛选确认需要拣取的商品；
• 系统实时记录已拣数量，避免重复拣货。

4. 【暂存区汇总与复核】

• 拣完货后，货物集中到出库暂存区；
• 在暂存区或发货口使用固定读写器/通道门，批量读取所有出库标签；
• 系统将读取结果与销售订单、拣货单进行比对，检查是否缺件或错件。

5. 【异常处理】

• 若发现差异（数量多/少、标签不在订单列表中等），系统提示并阻断出库操作；
• 仓管员根据提示重新核查，补拣或移除多拣商品。

6. 【生成出库单】

• 复核无误后，系统自动生成出库单；
• 出库单驱动库存扣减和财务应收更新。

7. 【装车与运输】

• 在装车口可再次通过RFID通道门确认装车货物与出库单一致；
• 读取结果可同步到运输管理系统（如有），便于物流追踪。

8. 【客户签收与回传】

• 客户收货并确认数量；
• 若客户系统也支持RFID，可通过标签信息实现跨企业的追踪。

RFID在出库流程中通常带来两个明显改进：

• 拣货效率提升：不必逐个扫码，尤其是在服装、鞋帽等行业；
• 复核更快：通道门一次性读取托盘/箱体中的全部标签。

5.3 面向多门店/多仓的出库与调拨

对于连锁零售、分仓模式企业，还会涉及调拨出库：

• 总仓 → 分仓/门店 的补货出库；
• 线上订单从最近仓库发货（多点发货）。

��程图中可将“销售出库”与“调拨出库”画为两个分支：

• 销售出库最终对象是客户，出库后库存从“可售”变为“已售”，生成应收；
• 调拨出库对象是内部其他仓库，库存转为在途，另一个仓库生成调入单。

RFID在调拨出库中同样可以：

• 减少调拨单与实际货物不符情况；
• 通过标签记录在途状态，辅助运输管理和门店收货。

---

🏬 六、库存管理与盘点流程：RFID的效率优势体现

6.1 传统盘点痛点与RFID的优化空间

传统盘点方式（条码/手工）常见问题：

• 整仓关停盘点，影响运营；
• 人员需要逐件扫描或记录，耗时长；
• 漏盘、重盘情况多，盘点结果可靠性不足。

而采用RFID盘点：

• 操作人员拿着RFID手持终端，在货架间行走即可读取标签；
• 扫描范围广，不必逐件翻找；
• 盘点数据可实时上传系统，直接生成盘点差异。

6.2 RFID盘点流程图（步骤说明）

1. 【制定盘点计划】

• 管理层在进销存系统中设定盘点周期（如月度、季度）和范围（全盘、抽盘、按SKU、按货位）。
• 系统生成盘点任务，分配给具体仓库与操作人员。

2. 【冻结库存（可选）】

• 为避免盘点期间发生出入库影响结果，可部分或全部冻结相关库存；
• 冻结后，系统不允许对相关货位执行出入库。

3. 【RFID盘点执行】

• 仓库盘点员使用RFID手持终端，根据任务指引前往指定货位；
• 在货位附近扫描，一次性读取多枚标签；
• 终端上显示当前读取数量与系统账面数量的差异趋势，帮助发现明显异常区域。

4. 【盘点数据上传】

• 完成一个区域的盘点后，终端将标签列表（EPC列表）上传到进销存系统。
• 系统将“盘点实盘数”与“账面库存数”对比，计算差异。

5. 【差异分析与复盘】

• 对差异较大的SKU或货位，系统可生成重点复盘任务；
• 盘点员重新扫描或进行人工核查。

6. 【生成盘盈盘亏单】

• 对确认无误的差异，系统自动生成盘盈盘亏单；
• 管理层审批后，库存进行调整，同时反馈到财务成本与损益分析。

7. 【盘点结果统计与改进】

• 系统输出盘点准确率、盘盈盘亏金额、异常频发区域等指标；
• 用于优化货位规划、操作规范、安防措施。

6.3 RFID在库存日常管理中的其他应用

除了盘点，RFID也可用于日常库存管理：

• 上架确认：上架时读取标签，确保放入正确货位；
• 移库追踪：发生移库操作时，RFID自动记录标签从旧货位到新货位的移动；
• 库龄与批次管理：结合标签编码中的批次/生产日期信息，系统可以进行先进先出（FIFO）或先到先出（FEFO）的自动提醒。

---

🔁 七、调拨、退货与异常流程：流程图中的分支与闭环

7.1 仓间调拨流程中的RFID应用

仓间调拨既是出库也是入库，RFID可以极大减少中间差错。

典型调拨流程：

1. 调拨申请→审批；
2. 调拨出库（源仓）；
3. 在途运输；
4. 调拨入库（目标仓）。

在流程图中，应体现：

• 调拨出库时采用RFID复核；
• 调入仓通过RFID收货，检查是否短少或错发；
• 在途状态可以通过标签读取事件记录（如通过某个门禁）。

7.2 客户退货与供应商退货流程

退货流程包括两大方向：

• 客户退货（销售退回）；
• 供应商退货（采购退回）。

RFID在退货中的作用：

1. 快速确认退货物品是否曾在本系统出库过（通过标签EPC匹配）；
2. 辨识具体批次与生产日期，避免混批；
3. 对可再销售与需报废的退货，进行标签状态调整。

退货流程概述：

• 客户提出退货申请 → 审核 → 生成退货单；
• 仓库收货，使用RFID读取退货商品标签；
• 系统比对原出库记录，确认退货合法性与数量；
• 对合格可销售商品，重新入库；对损坏或过期商品，生成报损单并更新标签状态（可加入“已报废”标记）。

7.3 异常流程节点设计

在完整的RFID进销存流程图中，必须考虑异常情况：

• 标签读取失败：提示人工扫描条码或输入编码；
• 标签重复：发现同一编码在系统中已存在且状态异常；
• 读写器干扰：读取数量与实际不符；
• 系统对账差异：RFID读取结果与单据、库存不一致。

在流程图设计时建议：

• 每个关键RFID读取节点后，增加“是否异常”决策节点；
• 为异常设计“人工复核”或“回退上一环节”的流程；
• 对多次出现的异常，汇总到“系统管理员/IT支持”节点进行排查。

---

🧩 八、RFID编码、标签与仓位的关联策略

8.1 EPC编码规则设计

EPC（Electronic Product Code）是RFID标签上存储的电子产品编码。为了让进销存系统可以准确识别和管理货品，需要制定合理的编码规则。

常见EPC编码组成：

• 公司前缀（Company Prefix）；
• 品类/物料编码；
• 批次号或序列号；
• 校验位等。

编码设计注意事项：

1. 唯一性：每个标签应有全球唯一编码，防止冲突；
2. 可扩展：预留足够位数应对未来SKU和批次增加；
3. 可解析：编码中能分段识别品类、批次等信息，便于系统拆解。

8.2 标签与物料主数据的绑定

在RFID进销存系统中，标签与物料存在一对多的可能关系，例如：

• 一个标签对应一个单品（单件管理模式）；
• 一个标签对应一箱货（箱级管理模式）；
• 一个标签对应一托盘（托盘级管理模式）。

不同模式对流程图的影响：

• 单品级：盘点更精确，但标签数量多，成本与读写时间增加；
• 箱/托盘级：适合大宗同质商品，管理粒度较粗。

流程图中可以在“贴标/写标”步骤明确： “标签绑定粒度：单品/箱/托盘”，并在后续出入库节点保持一致逻辑。

8.3 仓位编码与RFID的结合

RFID进销存系统中，除了物料标签，还可以考虑使用：

• 货位标签（如在货架上贴RFID标签或二维码）；
• 托盘标签（可重复使用）；
• 容器标签（周转箱）。

这样，在上架或移库时：

• 先扫描货位标签，告诉系统当前操作的仓位；
• 再通过RFID读取货物标签，完成“货物→货位”的绑定。

在流程图中，可清晰展示：

• “扫描货位标签 → 读取货物标签 → 系统记录货物所在货位”的三步。

---

🌐 九、RFID进销存系统与其他系统的集成（ERP/WMS/TMS/OMS）

9.1 与ERP系统集成

对于已经上了SAP、Oracle NetSuite、Microsoft Dynamics 365 等ERP系统的企业，RFID进销存功能往往表现为ERP的扩展或与其对接：

• ERP负责：总体物料主数据、财务、采购与销售订单；
• RFID+进销存/WMS负责：现场作业执行、RFID设备对接、细粒度库存管理。

流程图中可以区分：

• ERP层流程（蓝色泳道）：订单、结算、报表；
• RFID进销存层流程（绿色泳道）：入库、出库、盘点的具体操作；
• RFID中间件（橙色泳道）：数据采集与事件转换。

9.2 与WMS系统集成

如果企业采用专业WMS（Warehouse Management System），RFID通常与WMS结合更紧密。WMS负责波次计划、路径优化、任务分配，而RFID是其重要的自动识别手段。

在这种场景下，进销存系统与WMS的关系通常为：

• 进销存/ERP：掌管订单与财务；
• WMS：掌管仓内执行；
• RFID：协助WMS完成高效执行。

流程图中示例：

• ERP生成采购订单 → 下发给WMS → WMS生成收货任务 → RFID设备采集收货数据 → WMS确认收货 → 回传ERP更新库存。

9.3 与OMS、TMS等系统的关联

对于电商、跨渠道零售企业，订单管理系统（OMS）、运输管理系统（TMS）也是架构的一部分：

• OMS负责多渠道订单汇总与分配；
• TMS负责运输路线与承运商管理。

RFID进销存流程图可以在后段拓展：

• 出库后向TMS推送实际发运清单和标签信息；
• 客户收货端（如门店）也可利用RFID进行收货确认。

---

🧪 十、RFID进销存系统落地要点与常见误区

10.1 项目规划阶段的关键要点

在规划RFID进销存系统与绘制流程图时，需要特别注意：

1. 从业务痛点出发而非从技术出发 先问清楚：目前最大的痛点是库存不准、盘点耗时、拣货错误还是缺少追踪？ 然后用流程图描述“现状流程”与“目标流程”。

2. 分阶段实施

• 先在单一仓库或部分SKU试点；
• 验证标签成本、识别率与效率提升情况；
• 再逐步扩展到全仓或多仓。

3. 角色与培训

• 流程图要易读，让基层仓库人员能理解每一步何时需要RFID设备操作；
• 制定明确的操作规范与稽核机制。

4. 标签与设备选型

• 不同频段（如UHF）和不同形态标签（纸质、抗金属、耐高温）的性能差异明显；
• 要根据货物材质（纸箱、金属、液体）、堆放方式与环境因素（温度、湿度）选择合适标签。

10.2 常见误区与风险点

1. 认为RFID可以完全取代所有人工操作 实际上，RFID更多是“辅助自动识别”，仍然离不开人工复核与异常处理，尤其在环境干扰较大的场景。

2. 忽视标签重复利用策略 如果大量使用一次性标签，整体成本会明显上升。对于托盘、周转箱，可以考虑可重复使用的RFID标签，并在流程图中体现“标签回收与重写”步骤。

3. 流程图过于偏向技术，业务看不懂 把设备和协议细节写得很多，而忽略了单据、角色和审批逻辑。 建议区分两层：

• 业务流程图：给操作人员和管理层看；
• 技术架构图：给IT和供应商沟通。

4. 未预先设定异常处理流程 一旦读写器出现短暂故障或标签识别率下降，现场人员不知道如何继续操作，容易导致作业停滞。 流程图中应明确：当RFID不可用时，改用条码或人工录入的应急流程。

---

🛠️ 十一、RFID进销存流程图的绘制实践与工具选择

11.1 流程图类型选择

根据用途不同，可以绘制多种类型的图：

• 业务流程图（BPMN）：体现泳道、角色、事件与网关；
• 数据流图（DFD）：展示RFID设备与系统之间的数据流向；
• 系统架构图：展示RFID中间件、进销存系统、ERP等组件。

建议至少包含两类：

1. 面向业务的“进销存全流程图”；
2. 面向IT的“RFID设备与系统集成架构图”。

11.2 常用绘图工具

常见的在线与桌面流程图工具：

• Draw.io（diagrams.net）：免费、支持BPMN图；
• Microsoft Visio：企业常用，集成度高；
• ProcessOn（在线流程图工具）：适合协作绘图；
• Lucidchart：支持团队协作和复杂架构图。

流程图制作时注意：

• 使用统一图标和颜色标识RFID相关节点；
• 对每个节点加上简短注释，说明涉及的RFID设备或系统动作；
• 使用编号（例如：入库-01，入库-02）便于培训和文档引用。

---

📊 十二、RFID进销存系统中的指标体系与效率评估

12.1 如何衡量“管理效率提升”

在引入RFID进销存系统、优化流程图之后，企业需要建立一套指标，来验证实际效果。典型指标包括：

指标类别	具体指标示例
库存准确性	账实差异率、盘点准确率、盘盈盘亏金额
作业效率	单位时间收货件数、出库件数、盘点面积
服务水平	订单按时发货率、错发/漏发率
运营成本	人工成本（仓库岗位）、盘点成本、退货损失等
系统运行质量	标签识别成功率、设备故障率、异常处理时长

在RFID进销存流程图实施前后，记录对比这些指标，可定量展示项目价值。

12.2 成本与收益分析思路

成本构成：

• RFID标签费用；
• 读写器、手持终端、通道门等设备购置与维护；
• 进销存系统开发/集成费用；
• 员工培训与项目管理费用。

收益主要来自：

• 盘点与出入库人力节省；
• 错发、漏发、盘亏等损失减少；
• 库存周转率提升，减少资金占用；
• 实时数据带来的决策优化价值。

可用一个简化公式估算收益：

净收益 = （节省的人力成本 + 减少的差错损失 + 库存资金占用减少的财务收益） – RFID项目总投入/年化

---

🧬 十三、选择与配置进销存系统：RFID能力与灵活性

13.1 进销存系统的关键能力需求

为了真正支撑RFID流程图中的业务场景，进销存系统需要具备以下能力：

• 灵活的物料主数据管理（支持多属性、多规格）；
• 仓库与货位细分管理；
• 单据驱动的入库、出库、调拨、盘点流程；
• 批次/序列号管理（适用于医疗、电子等行业）；
• 与RFID中间件的接口能力（API、消息队列等）；
• 报表与可视化看板，展示库存与作业情况。

在中小企业或轻量级场景下，一些SaaS进销存系统已经支持自定义字段、流程与API，可以用来与RFID设备集成。例如，在希望快速搭建一个可配置的进销存流程时，可以考虑使用像简道云进销存这类可视化配置平台，通过自定义表单、流程与接口，把RFID采集的数据无缝写入进销存业务表中，降低开发成本。

13.2 高度自定义场景下的进销存模板使用

对于还在探索RFID流程的企业，往往需要：

• 快速搭建一个“原型系统”做试点；
• 逐步调整字段、流程与报表；
• 根据试点结果再决定大规模投资。

在这种情况下，使用可编辑的进销存系统模板可以节省大量时间。以简道云进销存的模板为例：

• 可以根据业务需要配置采购、销售、库存、盘点等模块；
• 支持扩展字段用于存放RFID标签EPC、读写时间等信息；
• 与RFID中间件通过API对接，实现读写数据自动入库。

通过这类平台化工具，RFID进销存流程图中的节点可以快速映射到系统中的实际表单与流程，大大缩短落地周期。

---

🔮 十四、总结与未来趋势展望

总结：

• RFID进销存系统流程图的核心，是围绕“采购入库—库存管理—销售出库—盘点调拨—退货异常”构建完整业务闭环，在每个关键节点通过RFID标签实现自动识别与数据采集；
• 在入库环节，RFID提升收货效率与上架准确性；在出库环节，提升拣货与复核效率；在盘点环节，大幅缩短盘点时间，提高账实一致性；
• 良好的流程图必须清晰区分角色、单据与系统动作，并标注RFID操作与异常处理路径；
• 项目成功不仅依赖技术，更取决于编码规则、标签策略、设备选型、人员培训以及与ERP/WMS等系统的集成。

未来趋势预测：

1. RFID成本进一步下降，普及加速 随着标签与读写设备成本的持续下降，RFID将不再仅限于高价值或高复杂度行业，更多中小企业会把RFID纳入进销存数字化升级的选项之一。

2. 与IoT、室内定位与视觉识别的融合 未来的仓储与门店场景，将出现RFID+视觉识别+室内定位的复合方案，实现更精准的货位定位与自动盘点。

3. SaaS与低代码进销存平台的广泛应用 企业不再从零开始自建系统，而是利用具有高度可配置能力的SaaS平台，快速搭建RFID进销存流程。例如，通过类似简道云进销存的自定义模板与API集成功能，可以在较短时间内完成试点，实现从流程图到可用系统的快速映射，并根据业务演进灵活调整。

4. 供应链协同层面的标签共享与标准化 上下游企业通过统一编码规则与RFID标签，共享产品流转信息，进销存系统不仅管理“本仓库”，还可以看到跨仓、跨组织的库存与流向，从而优化整体供应链效率。

在规划与实施RFID进销存流程图时，建议从小范围试点入手，逐步迭代，持续优化标签策略与系统流程配置。通过技术与流程的协同演进，RFID进销存系统可以真正成为提升管理效率、增强供应链透明度的重要工具。

---

最后分享一个实用资源： 我们内部在做RFID试点时，也在用一个可配置的进销存系统模板，支持采购、销售、库存、盘点等基础流程，并预留字段用于对接RFID标签数据。这个模板可以直接使用，也可以自行编辑调整字段和流程，适合作为RFID进销存项目的“原型系统”或试点工具： 👉 需要的可以自取：<https://s.fanruan.com/8bn69>

精品问答:

---

RFID进销存系统流程图的核心步骤有哪些？

我看到很多文章提到RFID进销存系统流程图，但具体包括哪些核心步骤呢？想了解整个流程是如何设计的，方便我更好地理解系统的运作逻辑。

RFID进销存系统流程图主要包括以下核心步骤：

1. 物品标签编码：为库存商品贴上唯一RFID标签，确保每件商品可被单独识别。
2. 入库扫描：通过RFID读取器自动扫描入库商品，实现快速录入数据库。
3. 库存管理：实时更新库存信息，通过系统监控库存动态。
4. 出库扫描：出库时自动识别商品，确保发货准确。
5. 数据分析与报表：系统根据采集的数据生成库存报表，辅助决策。 案例中，某服装企业通过上述流程，实现了库存盘点时间缩短70%，库存准确率提升至99.8%。

如何通过RFID进销存系统流程图提升企业管理效率？

我在考虑引入RFID技术来优化进销存管理，但具体怎么通过流程图来提升管理效率？流程图能带来哪些直观的改善？

利用RFID进销存系统流程图提升管理效率主要体现在以下几个方面：

• 自动化识别流程，减少人工录入错误，降低人为成本20%以上；
• 实时数据更新，库存信息准确率提升至99%以上，减少缺货和积压风险；
• 流程图可视化帮助管理层快速理解操作步骤，优化业务流程；
• 通过数据驱动的决策支持，提升供应链响应速度达30%。 例如，某电子产品公司通过优化RFID进销存流程，库存周转率提升了25%，管理效率显著提高。

在RFID进销存系统流程图中，如何结合技术术语和案例降低理解门槛？

我对RFID相关技术术语感到有些迷惑，如何在解读进销存系统流程图时，将这些专业术语结合具体案例解释，方便非技术人员理解？

在RFID进销存系统流程图中，常用技术术语如“标签识别”、“天线读取范围”、“数据同步”等，可以结合实际案例进行说明：

• 标签识别（Tag Identification）：指RFID读写器识别商品标签的过程，比如超市扫描货架上的商品标签。
• 天线读取范围（Antenna Reading Range）：指RFID读写器天线能够有效读取标签的距离，某物流仓库采用读取范围5米的天线，实现快速扫货。
• 数据同步（Data Synchronization）：确保读写器采集的数据实时传输至库存管理系统，如某服装企业实现了秒级库存更新。 通过案例说明，帮助管理人员和操作员更直观理解专业术语，降低学习难度。

RFID进销存系统流程图中如何利用数据化表达增强专业说服力？

我想了解在制作RFID进销存系统流程图时，怎样通过数据化表达增加内容的专业性和说服力？有没有具体的指标或数据可以参考？

数据化表达是提升RFID进销存系统流程图专业说服力的关键，具体方法包括：

• 引入关键性能指标（KPI），如库存准确率（99.8%）、盘点时间缩短（70%）、管理成本降低（20%）；
• 使用图表或表格展示数据对比，如引入RFID前后库存周转率变化；
• 结合真实案例数据说明效果，增强可信度；
• 通过流程图标注各环节数据流，体现系统运作的精准性。 例如，通过表格对比传统进销存与RFID进销存系统的效率差异，直观体现RFID技术带来的管理提升。

240

×

微信分享

扫描二维码分享到微信
