进销存E-R图怎么画？步骤详解与技巧分享

后侦旻

·

2025-06-15 10:29:23

阅读4分钟

已读24次

进销存系统的E-R图（实体-联系图）通常包含1、主要实体（如商品、供应商、客户、采购单、销售单和库存），2、各实体之间的关系（如采购、销售和库存变动），3、每个实体的关键属性（如商品编号、名称等）以及4、通过简道云等低代码工具辅助高效建模与管理。其中，利用简道云可以实现对E-R图建模的可视化与自动化，大幅提升设计效率和数据一致性。例如，通过简道云平台，企业不需要专业编程能力即可快速构建进销存系统数据库，并直观地维护各类业务数据结构。这不仅降低了技术门槛，还便于后续系统扩展与集成。

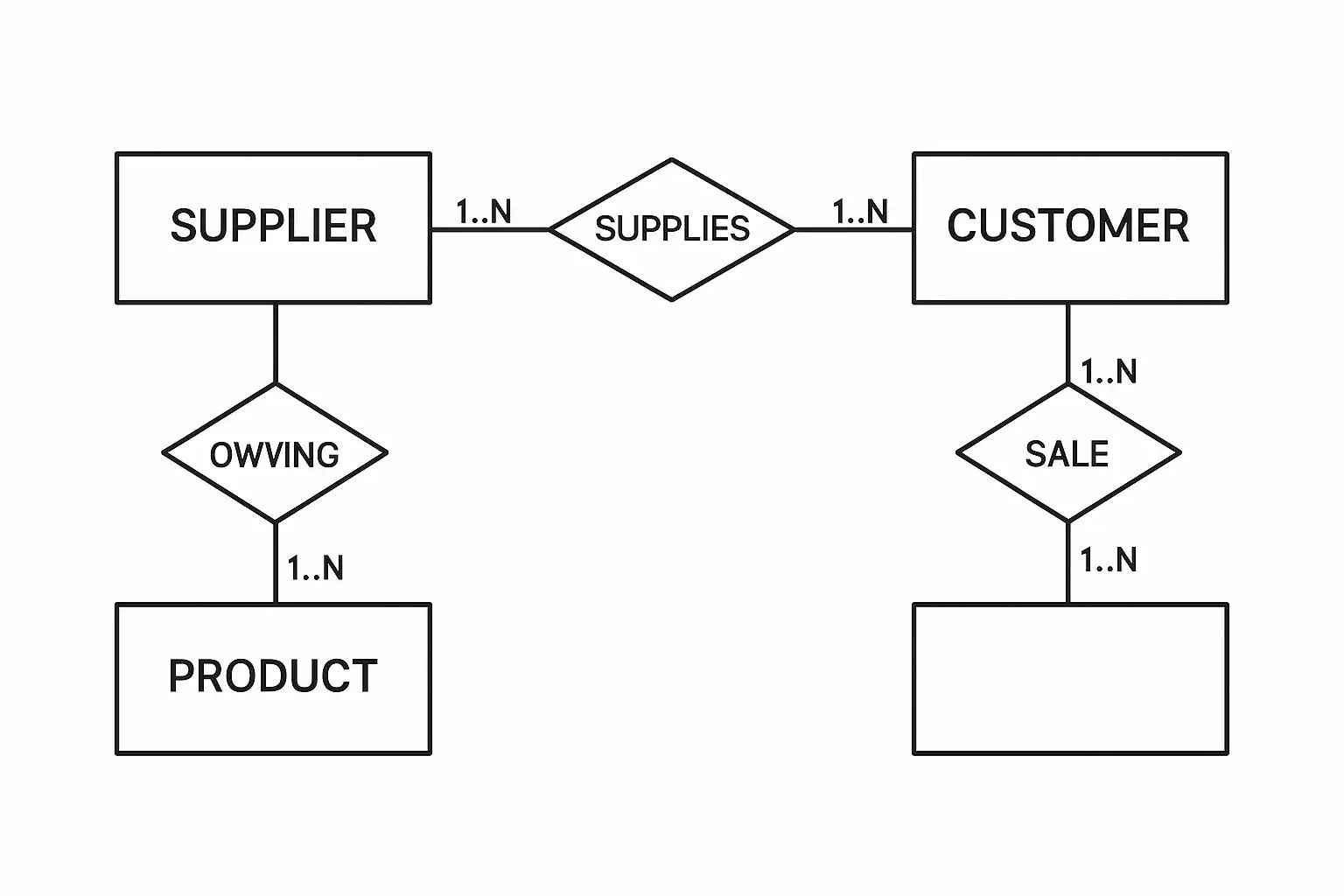

《进销存的e-r图怎么画》

一、E-R图在进销存系统中的作用

1. 定义核心业务流程

• 进销存（进货、销售、库存管理）涵盖企业运营的主要环节。
• E-R图用于抽象描述这些业务环节涉及的数据对象及其联系，为后续信息化建设打下基础。

2. 明确数据结构与逻辑关系

• E-R图帮助理解商品流转过程中涉及的各类信息如何关联，提高数据设计规范性。

3. 为低代码平台（如简道云）实现做准备

• 良好的E-R模型可直接映射到简道云的数据表单和流程模块中，实现无缝对接。

功能/作用	说明
数据对象抽象	商品/客户/供应商等核心对象归纳
关系梳理	采购/销售/库存变动等业务间相互作用
系统开发蓝本	指导数据库设计及后续系统开发
简道云集成	直接将E-R元素转化为简道云表单与流程

二、进销存系统常见E-R图实体及属性

1. 主要实体一览

• 商品（Product）
• 客户（Customer）
• 供应商（Supplier）
• 采购订单（PurchaseOrder）
• 销售订单（SalesOrder）
• 库存记录（Inventory）

2. 常用属性举例

实体名称	属性举例
商品	商品ID, 名称, 单位, 单价, 类别
客户	客户ID, 名称, 联系方式
供应商	供应商ID, 名称, 地址
采购订单	单号, 日期, 供应商ID, 总金额
销售订单	单号, 日期, 客户ID, 总金额
库存记录	库存ID, 商品ID, 当前数量

3. 补充说明：

• 每个“订单”通常还会有“明细”子表，例如“采购明细”、“销售明细”，用于关联具体商品及数量。

精品问答:

---

进销存的E-R图怎么画？

我刚接触进销存系统设计，听说E-R图是关键步骤，但不太清楚具体怎么绘制。能详细讲讲进销存的E-R图怎么画吗？

绘制进销存的E-R图（实体-关系图）首先需明确核心实体，如“商品”、“供应商”、“客户”、“订单”和“库存”。然后定义实体间的关系，比如“供应商”与“商品”之间是“一对多”关系，“订单”与“客户”是“多对一”关系。使用结构化步骤：

1. 确定实体及属性（例如，商品包含商品ID、名称、价格等）。
2. 定义实体之间的关系及基数（如订单包含多个商品）。
3. 利用专业软件绘制，如draw.io或Visio。

案例：一个电商平台中，“订单”关联多个“商品”，每个“商品”由一个或多个“供应商”提供，库存数量实时更新。通过这种方式，可以清晰描述整个进销存流程，确保数据完整性和业务逻辑合理性。

进销存E-R图中常用的实体和关系有哪些？

我在设计进销存系统时，想知道应该重点关注哪些实体和它们之间的关系，这样才能准确反映业务流程。

进销存E-R图中的核心实体主要包括：

实体名称	主要属性	描述
商品	商品ID、名称、价格	库存管理和销售的基本单位
供应商	供应商ID、名称	提供商品，并负责采购
客户	客户ID、联系方式	下订单并完成销售
订单	订单ID、日期	包含客户购买信息及所购商品明细
库存	库存ID、数量	显示仓库中商品的实时数量

常见关系有：“供应商-提供-商品”（一对多）、“客户-下达-订单”（一对多）、“订单-包含-商品”（多对多，通常通过关联表实现）、“库存-记录-商品”（一对一或一对多）。这些关系帮助确保数据关联准确反映实际业务。

如何处理进销存E-R图中的多对多关系？

我发现进销存系统里很多实体间存在复杂的多对多关系，比如一个订单可以包含多个商品，一个商品也可能出现在多个订单里，这种情况该如何在E-R图中表现？

在进销存E-R图中，多对多（M:N）关系不能直接表示，应通过引入关联实体（也称为连接表）来解决。例如，“订单”和“商品”的多对多关系可以拆分为两个一对多关系：

1. 创建一个新的关联实体，如“订单明细”，包括属性：数量、单价等。
2. “订单明细”与“订单”为一对多，“订单明细”与“商品”为一对多。

这样设计不仅符合数据库规范，也方便后续的数据操作和查询。案例：在某零售系统中，通过引入“销售明细”，有效管理每个订单内不同产品及其数量，实现库存动态更新，提高了数据一致性。

有哪些工具推荐用于绘制专业的进销存E-R图？

我想找一些好用且支持复杂业务逻辑展示的软件来绘制进销存系统的E-R图，有哪些工具适合初学者且功能强大呢？

推荐以下几款主流且适合绘制专业进销存E-R图的软件：

工具名称	优势	使用案例
draw.io	免费开源，界面友好，支持在线协作	多人团队合作设计数据库模型
Microsoft Visio	功能强大，适合企业级需求	大型企业内部流程建模
Lucidchart	支持云端编辑、多平台兼容	快速原型设计及跨部门交流
ER/Studio	专业数据库建模工具，支持复杂ER模型	数据库架构师进行详细数据建模

选择时可结合团队规模和预算考虑，例如小团队可优先考虑draw.io，而企业级用户更适合Visio或ER/Studio。根据统计数据显示，draw.io用户满意度高达85%以上，是初学者首选工具。
