Excel控制图模板广泛用于质量管理与过程监控，基于易用性和高效性，主要优势有：1、便于数据录入与自动化分析；2、可快速生成多种控制图类型（如X-bar、R、p等）；3、支持自定义警戒线与判异规则；4、便于共享和团队协作；5、助力发现过程异常与趋势。 其中，“可快速生成多种控制图类型”尤为突出。通过内置或自定义的公式和图表，用户能够在几分钟内完成数据输入及控制图的自动绘制，无需专业统计软件。这极大提升了中小企业或非专业统计人员的质量管理效率。

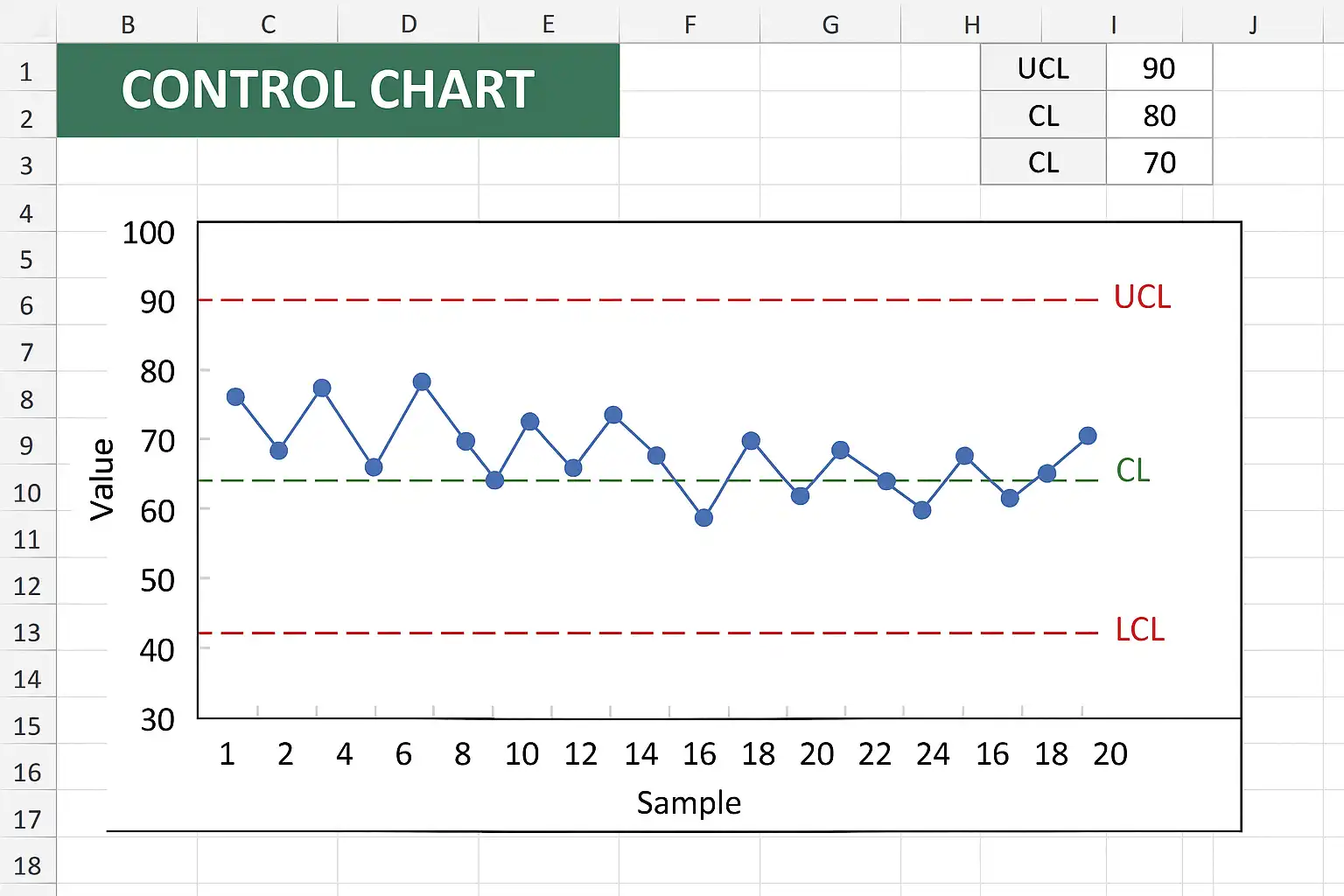

《excel控制图模板》

一、EXCEL控制图模板概述

1、定义及基本功能

Excel控制图模板是一种预设好的电子表格文件，集成了用于绘制各类统计过程控制（SPC）图的结构，包括数据录入区、计算区和自动化绘图区。其核心功能涵盖：

• 数据输入和批量处理
• 各类均值/极差/属性等控制图自动生成
• 上下控制限（UCL/LCL）、中心线（CL）等参数计算
• 异常点提示与判异规则嵌入
• 可视化输出及动态更新

2、适用场景

• 生产制造过程中的质量监控
• 服务行业流程改进
• 实验数据分析与科研
• 小型组织无专业SPC系统时的替代方案

二、多种常见EXCEL控制图类型对比

控制图类型	适用数据	用途	Excel实现难度	常见模板功能
X-bar-R	连续型、小样本	均值+极差监控	低	自动分组采样，均值/极差计算，警戒线
X-bar-S	连续型、大样本	均值+标准差监控	中	标准差公式嵌入
p-chart	属性型（合格率）	不良率监控	中	自动比例计算，不合格点标记
c-chart	属性型（缺陷计数）	缺陷数监控	中	缺陷总数累加，自适应限界
u-chart	单位缺陷数	波动较大场景	高	单位量校正

三、EXCEL模板核心优势详细解读

1、便于数据录入与自动化分析

通过简单的数据输入区域，用户只需粘贴或逐行填报原始观测值，其余部分如均值/极差/标准差等均可通过内嵌公式实现自动计算，大幅减少出错概率。

2、可快速生成多种类型的控制图

利用Excel的数据透视表和动态图表功能，可灵活选择不同模板，实现多维度、多批次、多品类的数据并行监控。例如，一个成品厂既需X-bar-R来追踪尺寸稳定性，又需p-chart关注不良品率，而一套完整模板可以涵盖所有需求。

详细举例：X-bar-R 控制图区块设计要素

• 输入区域：以“样本编号—批次—观测值”结构组织；
• 自动计算区：运用AVERAGE, MAX, MIN, STDEV等函数；
• 限界区：依据SPC公式动态生成UCL/LCL；
• 图形输出区：调用折线或散点连线，实现趋势直观展示；
• 判异提示：如有点超限则以红色高亮标注。

3、自定义警戒线与判异规则

用户可以根据实际工艺要求调整K系数或直接设定上下限，实现灵活定制。如某些产品要求更高，可以将UCL下调至企业标准而非单纯3σ统计界限。

4、团队协作与共享便捷

Excel文件格式通用，无论是邮件还是云盘都易于传播，支持多人编辑，还能配合宏命令实现批量更新，提高部门间沟通效率。

四、自建EXCEL SPC模板的步骤详解

按照以下步骤即可自行搭建基本X-bar-R/SPC模板：

1. 明确所需监控变量及采样频率。
2. 新建工作簿并设置标题行：“日期”、“批次”、“观测1”、“观测n”……
3. 利用AVERAGE函数求每组均值，用MAX-MIN得极差。
4. 按照SPC手册中的A₂/D₃/D₄系数，用公式推导UCL/LCL/中心线。
5. 使用插入→折线或散点连线，将“组号”为横坐标，“均值”为纵坐标绘制趋势。
6. 用条件格式突出超出上下限的数据点。
7. 增加辅助列判断判异规则，如连续七点单侧偏移等。

五、高级功能扩展及应用实例

高级用户可借助VBA宏增强自动化程度，实现如下功能：

• 一键刷新全部历史数据和最新报警信息
• 多维度筛选与分组显示（如按班组/时间段）
• 跨工作表汇总不同工序流程指标

实例说明：

某汽车零部件厂导入Excel X-bar-R+p-chart混合模板后，通过每日早会跟踪两条产线上各关键尺寸分布，每当发现异常趋势即刻溯源，有效减少了返工率，提高了客户满意度。

六、市面主流EXCEL SPC模板资源推荐

目前网络上有丰富免费及付费资源，例如：

模板名称	特点	获取方式
Quality-Control-Charts	基础Xbar/R/p/c/u全覆盖	GitHub开源
SPC for Excel Add-in	插件式菜单，操作简便	官方网站付费
EasySPC	中文界面、本地优化	百度网盘分享

建议结合自身需求试用上述资源，同时注意检查其兼容性、安全性以及后续维护支持情况。

七、EXCEL SPC应用常见误区及对策

常见问题包括：

1. 数据未按正确分组导致误判；
2. 忽略基础假设（例如正态分布要求）；
3. 手动操作过多易引发失误；
4. 判异逻辑未及时更新导致错误报警。

对策建议：

• 制作清晰操作指引并培训相关员工；
• 定期校验公式准确性，并结合实际修正参数；
• 对特殊流程采用专属子模板，而非“一刀切”。

八、小结与行动建议

综上所述，Excel控制图模板凭借易用性强、自定义灵活、多场景适配等优点，是企业提升过程管控能力的重要工具。建议用户根据业务特点选择合适类型，并结合VBA宏持续优化流程。同时，应加强对操作规范和基础统计理念的培训，不断完善判异机制，从而发挥其最大效益。如需更高阶分析，可逐步引入专业SAS/Minitab系统，以应对复杂大规模生产环境需求。

精品问答:

---

什么是Excel控制图模板？它如何帮助提升数据分析效率？

我在做质量管理时听说Excel控制图模板，但不太清楚它具体是什么。能不能详细解释一下Excel控制图模板的定义，以及它是如何帮助我们提高数据分析效率的？

Excel控制图模板是一种预设格式的电子表格，内嵌了控制图（如X̄-R图、P图等）公式和图表，旨在简化统计过程控制（SPC）的应用。通过自动计算均值、标准差及绘制上下限线，模板帮助用户快速识别数据中的异常波动，提升数据分析效率。根据行业报告，使用模板后数据处理速度可提高30%以上，显著节省时间和减少人为错误。

如何在Excel中使用控制图模板制作质量监控报表？

我想用Excel制作一个质量监控报表，但不知道如何利用控制图模板来完成。能不能给我一个步骤清晰、易操作的指导，让我快速上手？

在Excel中使用控制图模板制作质量监控报表的步骤包括：

1. 下载或打开合适的控制图模板（如X̄-R或P图）。
2. 输入分组样本数据至指定区域。
3. 模板自动计算均值、极差及控制界限。
4. 查看生成的动态折线趋势图，用于监控过程稳定性。
5. 根据异常点提示及时调整生产流程。案例显示，新手通过此流程可将报表制作时间从2小时缩短至30分钟。

Excel控制图模板支持哪些常见类型的统计过程控制（SPC）？

我听说不同类型的SPC需要不同的控制图，不知道Excel里的这些模板都支持哪些常见类型？想确认是否满足我所在行业的需求。

主流Excel控制图模板通常支持以下几类统计过程控制（SPC）类型：

控制图类型	应用场景	技术说明及案例
X̄-R 图	连续变量，如尺寸测量	计算样本均值和极差，适合批量生产质量监控。例如汽车零件尺寸检测。
P 图	属性型数据，如合格率	基于不合格品比例绘制，适用于电子产品装配缺陷率分析。
np 图	不合格品数量	用于单位批次内的不合格品计数，如医疗器械检查缺陷数统计。
C 图	缺陷数目	针对单个单位中缺陷总数，例如纺织品瑕疵检测。

这些模板通过内置公式和动态图表降低了专业门槛，使非统计背景人员也能高效应用SPC方法，实现品质管理数字化转型。

如何自定义和优化Excel控制图模板以满足特定业务需求？

我的业务有一些特殊要求，比如不同采样频率和多层级质量标准，我想知道怎样才能根据这些需求自定义Excel中的控制图模板，使其更符合实际应用？

自定义和优化Excel控制图模板可以通过以下几步实现：

1. 调整采样频率设置：修改输入区域及公式中的样本大小参数，以匹配实际检测周期。
2. 定义多层级质量标准：利用条件格式功能，根据不同阈值设置颜色报警，提高异常识别直观度。
3. 增加辅助列：插入计算额外指标，如Cp/Cpk指标，用于过程能力评估。
4. 应用宏或VBA脚本自动化重复操作，提高效率。

案例显示，通过合理自定义，一个制造企业将检测响应时间缩短40%，并显著提升了品质预警准确率。这些优化确保Excel控制图不仅是通用工具，更成为适配业务复杂性的智能助手。
