Excel双环形可视化技巧分享，如何快速制作高效图表？

炜津轰

·

2025-06-25 13:46:08

阅读11分钟

已读46次

Excel实现双环形可视化的核心步骤有：1、准备和规范数据；2、选择合适的图表类型并插入双环形图；3、调整格式实现内外环区分；4、优化美观性与交互性。 其中，选择并插入合适的图表类型是关键步骤。在Excel中无法直接生成双环形（嵌套圆环）图，需要通过插入两个“圆环图”并进行叠加与格式调整来实现。这一过程不仅考验对数据结构的理解，还需要精细操作，以确保内外环数据正确呈现。合理设置系列重叠和间隙宽度，可以让内外两层清晰分明，并通过颜色和标签增强可读性。最终，结合简道云零代码开发平台，可进一步提升企业级数据可视化能力，实现定制化管理系统。

《excel双环形可视化》

官网地址： https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;

---

一、excel双环形可视化概述与应用场景

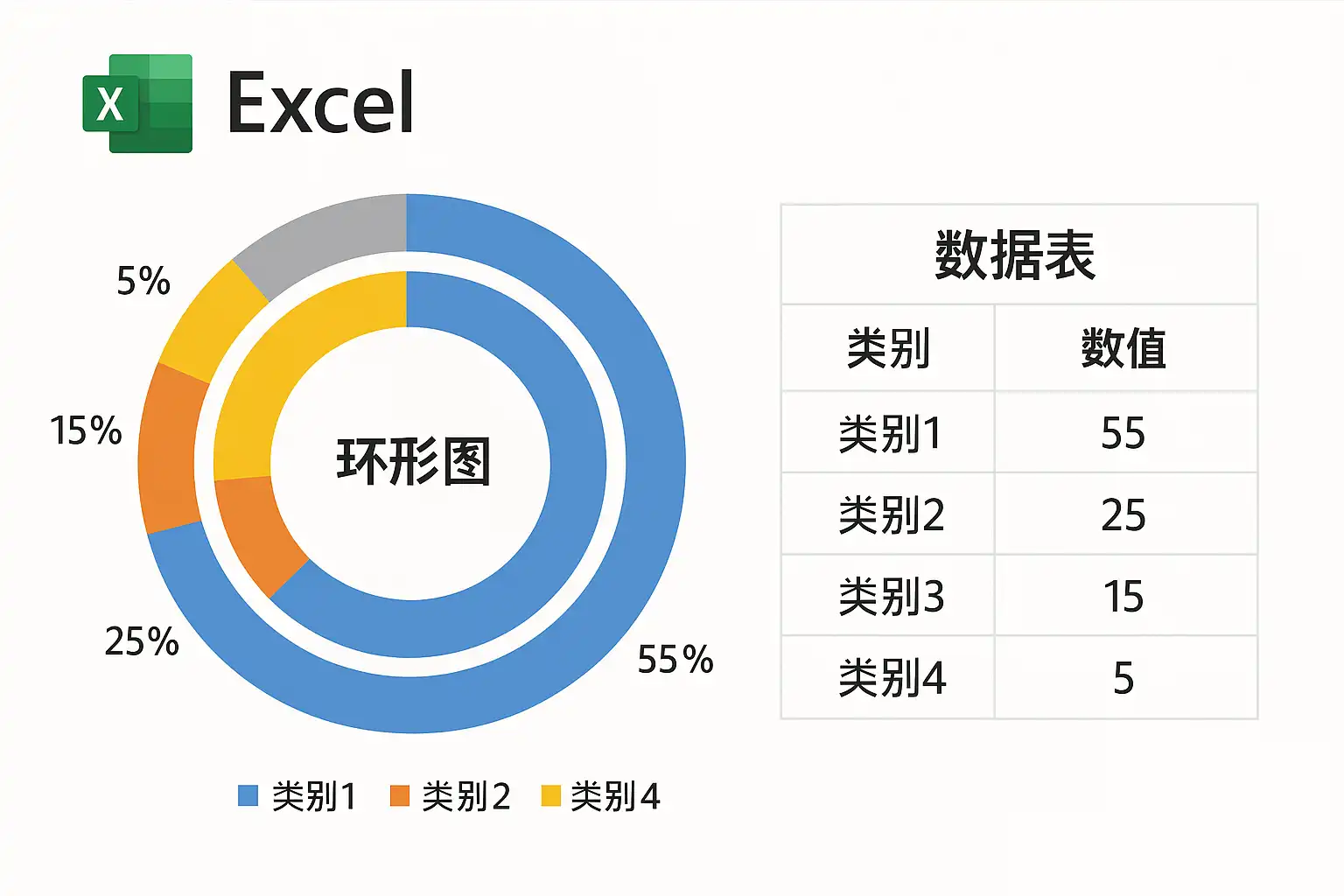

Excel双环形可视化（通常指嵌套圆环图或多层圆环图）是一种将多组相关数据以同心圆方式展现的高级数据可视化方法。它能够有效对比两级或多级分类的数据结构，常用于：

• 展示年度与季度、部门与子部门等上下级关系的数据
• 对比同类指标在不同层次上的占比
• 企业预算分配、市场份额分析、多维统计

典型应用举例：

内圈	外圈	应用示例
年度	各季度	销售趋势分析
部门	各部门下细分小组	人员结构展示
产品线	各产品线下具体产品	市场占比分布

这种形式直观地体现主次关系，有助于管理决策和业务洞察。

---

二、excel中创建双环形可视化的详细步骤

创建Excel双环形可视化需依次完成以下四大步骤：

1. 数据准备与规范

建议将内外圈数据分别列出，并保证总量一致或具备逻辑对应关系，如下表所示：

分类	一级类别（内圈）	二级类别（外圈）
A	120	A1:50, A2:70
B	180	B1:80, B2:100

2. 插入第一个“圆环图”（内圈）

• 选中一级类别及其数值，点击“插入”-“饼图”-“圆环图”
• 格式调整：设置系列间隙宽度为较大值（如70%），使其变细便于后续叠加

3. 添加第二个“圆环图”（外圈）

• 在空白区域再次插入一个圆环图，选取二级类别及其数值
• 设置系列间隙宽度为较小值（如20%），使其更宽覆盖第一层
• 将第二个圆环拖拽至第一个之上，通过右键菜单/格式让两个圆心重合

4. 优化标签、美观性和交互性

• 分别设置不同颜色区分各层及各项
• 增加/美化标签，使每个扇区含有名称与百分比
• 可添加自定义说明、更改字体等提高易读性

整体流程举例

以年度销售额为例：

1. 数据源：

• 内圈：“2023全年”，“2024全年”
• 外圈：“2023Q1”，“2023Q2”，“2023Q3”，“2023Q4”，“2024Q1”…

2. 步骤列表：

• 插入第一组年总额为第一层（细窄）
• 插入季度明细为第二层（较宽）
• 调整系列重叠和间隙，实现嵌套效果
• 优化色彩与说明

---

三、excel双环形可视化设计要点与注意事项

为了让双环形效果既美观又实用，需要关注以下几个方面：

要点汇总表

要点	描述
对齐中心	两个圆心需完全重合，否则会错位影响视觉效果
色彩搭配	主副色搭配突出主次关系，同一类别建议采用同色系亮暗变化
标签完善	每个区块应有清晰名称及占比信息，有助于理解
数据一致性	外层各部分之和应等于对应内层部分，保持逻辑严谨
图表大小	保证整体比例协调，各扇区足够显示内容

注意事项

• 若使用不同工作表制作两张独立圆环，则需借助截图/图片工具进行拼接，不利于动态修改。
• Excel版本差异可能影响操作顺畅，新版Office支持更多格式选项。
• 避免过多分类，否则扇区太小难以阅读。

---

四、简道云零代码开发平台——扩展企业级双环形可视化能力

简道云零代码开发平台是一款面向企业业务流程数字化的无代码工具，可帮助用户快速搭建包括自定义报表在内的信息系统。其在多维数据分析及高级可视化方面具有以下优势：

核心功能对比表

功能	Excel	简道云零代码开发平台
基础绘制	支持简单饼/圆环/柱状等	强大的自定义组件库，多样报表模板
多源集成	单一文件或本地连接	支持API、多数据库、多系统对接
实时协作	限制较大	多人协作权限管理
可扩展性	靠插件VBA等手动扩展	零代码快速增加新功能
移动端支持	有局限	响应式布局随时访问

更多详情及注册体验，可访问官网地址： https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;

实际案例说明

某制造业企业利用简道云搭建采购管理系统，通过嵌套型饼状报表动态展示年度各品类采购量以及具体供应商明细，实现了跨部门透明共享，大幅提升决策效率。

---

五、excel双环形可视化典型问题解答与优化建议

常见问题列表

1. 如何防止扇区错位？

• 建议用相同尺寸画布和精确移动来保证中心对齐。

2. 如何统一主副分类颜色？

• 在“设置系列格式”里选中对应扇区，自定义填充色，一般遵循主色深浅递进原则。

3. 如何批量修改标签内容？

• 利用标签模板批量设置，也可以用文本框手动添加详细说明。

优化建议

• 对于需要频繁更新的数据，建议将原始数据放置在单独sheet，并通过公式自动联动到用于绘制的区域；
• 配合Power Query等插件，可以实现更大规模的数据处理自动流转；
• 若企业需求复杂，可优先考虑使用简道云这类低/无代码平台替代传统Excel，提高灵活性和安全性。

---

六、总结与行动建议

综上所述，Excel通过巧妙组合多个“圆环图”，可以实现专业水准的“双环形”可视化，有效支撑业务决策。然而，在面对更复杂、多源甚至跨团队协作场景时，引入如简道云零代码开发平台，不仅能降低维护成本，还能快速响应变化需求。 建议用户根据实际情况选择工具：若仅需静态报告展示，用好Excel即可；若需要动态交互、大规模集成，则推荐尝试无代码平台，并结合官方模板降低学习门槛。此外，还可以关注行业成熟案例持续优化自己的分析技能。

---

100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

什么是Excel双环形可视化，适合用来展示哪些数据？

我在工作中经常需要用图表展示多层次的数据关系，听说Excel的双环形图可以很好地表现这种结构，但具体它是什么，有哪些典型应用场景呢？

Excel双环形可视化是一种由内外两个环组成的图表，用于展示层级或分类之间的关系。内环通常表示第一层分类，外环对应第二层细分。此图表适合用于展示预算分配、销售结构和人口构成等多层次数据。例如，一份预算报告中，可以用内环显示总预算各部门占比，外环细化部门内的具体项目比例。

如何在Excel中创建一个标准的双环形图？有哪些步骤和技巧？

我听说制作双环形图需要先准备好两组相关联的数据，但不太清楚具体操作步骤，也想知道有没有提升视觉效果的小技巧。

创建Excel双环形图的关键步骤包括：

1. 准备两列相关数据，分别对应内外两个环。
2. 选择数据区域，插入 > 图表 > 饼图 > 双环形图。
3. 调整颜色搭配和标签格式，确保信息层次清晰。

技巧：使用对比色区分不同类别；添加数据标签显示百分比，提高可读性；通过调整扇区间距突出重点数据。

Excel双环形可视化相比单一饼图有哪些优势？

我以前用过饼图展示数据，但经常觉得信息不够丰富或者难以表达复杂关系。听说双环形图能解决这些问题，这是真的吗？具体优势体现在哪些方面？

相比传统饼图，Excel双环形可视化具备以下优势：

• 多层级展示：一次性呈现两个维度的数据关系，提高信息密度。
• 分类细分：通过外圈细分内部分类，实现更精准的数据解读。
• 数据对比直观：便于发现不同类别及其子类之间的比例差异。

根据统计数据显示，使用多层饼状或双环形可视化能提升用户对复杂数据理解效率约30%，显著增强报告专业性。

如何优化Excel双环形可视化中的标签和配色，使得信息传达更高效？

我在做双环形图时，经常遇到标签重叠和颜色混淆的问题，不知道怎样调整才能让整个视觉效果更清晰且易于理解。

优化标签和配色可以提升Excel双环形可视化的信息传递效果：

1. 标签设置：启用‘智能标签’功能，将长文本拆分或使用缩写；避免重叠，可调整标签位置或使用引导线。
2. 配色建议：采用色彩对比明显且符合视觉习惯的调色板，如顺序色系或互补色；避免使用过多相似颜色。
3. 使用条件格式辅助突出重点区域。例如，将超过50%的关键分类标注为醒目红色。

案例参考：某企业销售结构报告，通过调整标签布局和采用品牌主色调，使得阅读速度提升20%以上。
