Excel项目进度图制作技巧，如何快速绘制进度图？

堀毓旗

·

2025-06-25 13:49:32

阅读10分钟

已读47次

Excel项目进度图的制作与应用主要有以下4个核心观点：1、简化项目管理流程；2、可视化进度追踪；3、便于多方协作与沟通；4、支持自动化和数据集成。 其中，可视化进度追踪是Excel项目进度图最突出的优势。通过将项目计划、任务分配及完成情况用甘特图或其他进度可视化方式展现，管理者可以一目了然地掌控每个环节的执行状态和风险点，及时调整资源配置和时间安排，从而提升整体执行力。此外，结合简道云零代码开发平台（https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;）等工具，可以进一步实现进度数据的自动采集与协同共享，让Excel的项目管理更高效且智能。

《excel项目进度图》

---

一、EXCEL项目进度图概述

Excel项目进度图是一种基于微软Excel电子表格工具，用于直观展示和跟踪各类项目进展情况的可视化工具。最常见的是甘特图（Gantt Chart），它以条形图形式显示任务名称、起止日期、持续天数和当前状态等关键信息。

功能点	描述
项目分解	将整体目标拆分为具体任务
时间轴展示	明确标注每项任务的开始及截止时间
责任人/小组分配	对应责任人或团队，便于责任落实
关键节点标识	标注里程碑或重要截止点
进度百分比/状态	用色块或百分比反映任务完成程度

• 适用范围：
• 工程建设
• IT软件开发
• 市场活动策划
• 产品研发推进
• 日常部门工作计划等

---

二、EXCEL项目进度图的核心价值

1. 简化复杂信息传递

• 通过结构清晰、一目了然的视觉呈现，将复杂多变的信息转变为易于理解的数据。

2. 实时把控项目动态

• 随时更新数据，实现对任务延误、提前或异常情况的快速预警。

3. 促进团队高效协作

• 多人共享文档，各责任人清楚自身职责与截止时间，有利于同步推进。

4. 支持后续数据分析与拓展

• 基础数据便于导出、整合，可对历史项目进行复盘分析。

• 详细展开：可视化进度追踪

Excel甘特图能够将抽象繁杂的工作内容用直观条形区块表现出来。例如，一个产品研发周期往往涉及需求分析、设计开发、测试上线等多个阶段，每个阶段又有若干子任务。通过设置不同颜色区分“进行中”、“已完成”及“延误”等状态，管理者可以在会议上快速指出瓶颈，并据此调整策略。这种方式不仅提高了会议效率，也让跨部门沟通变得更透明。

---

三、EXCEL制作项目进度图的方法步骤

步骤一：准备基础数据表格

• 列出所有关键字段，如下所示：

序号	任务名称	开始日期	截止日期	持续天数	负责人	状态
1	市场调研	2024/6/1	2024/6/5	5	张三	完成
2	产品设计	2024/6/6	2024/6/15	10	李四	进行中

步骤二：计算持续天数

• 在Excel中用公式=DATEDIF(开始日期, 截止日期, “d”)获得每个任务所需天数。

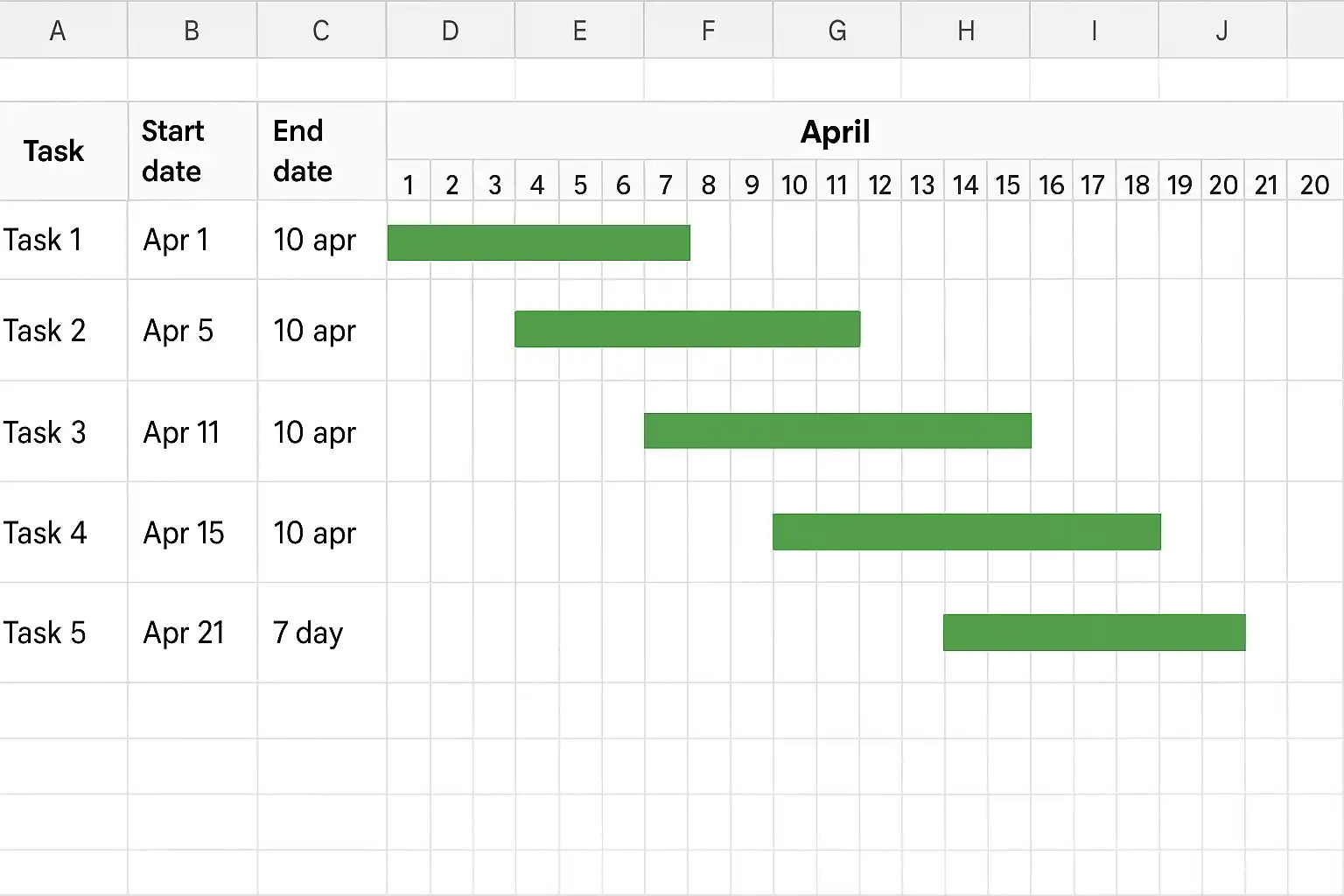

步骤三：插入堆积条形图

• 在菜单栏选择插入→条形图→堆积条形图，将“开始日期”作为第一系列，“持续天数”作为第二系列。
• 调整第一系列颜色为无填充，使实际显示只体现持续期。

步骤四：美化与完善

• 添加里程碑标记（如竖线）、突出当前日期线。
• 用不同颜色区分完成状态。
• 优化坐标轴标签，使其易读易懂。

---

四、多平台协同——利用简道云零代码开发平台实现自动同步

现代企业对协同办公要求日益提升，仅靠单机版Excel难以满足异地、多部门高并发的数据同步需求。简道云零代码开发平台提供强大解决方案：

核心功能比较

比较项	Excel静态表	简道云集成后
数据实时性	手动更新	自动采集同步
协同编辑	易冲突	多人在线实时操作
权限控制	较弱	支持细粒度权限设定
自动提醒	无	可自定义流程触发器短信微信提醒

集成实践举例

1. 项目成员每日在手机端录入实际完工量，系统自动汇总到主表；
2. 管理层随时查看最新甘特视图，无需人工反复整理；
3. 阶段节点到期前一天自动发钉钉通知督促相关人员；

通过上述方式，大大提升了各级管理透明性和响应速度，使得传统Excel方案具备了类似专业PM系统的大部分能力。点击免费体验简道云零代码开发平台>>>

---

五、高级技巧及常见问题解决

高级技巧

1. 条件格式应用

• 利用条件格式自动着色不同状态单元格，实现风险预警视觉效果；

2. 动态筛选与交互面板

• 使用筛选器或切片器，实现按负责人/阶段快速切换查看不同维度信息；

3. VBA宏批量处理

• 编写简单VBA脚本，一键生成日报周报，提高报告效率；

常见问题FAQ

• Q: 某些长周期任务导致整体显示不均衡怎么办？

A: 可以调整横坐标比例或拆解超长任务细分子节点，再分别列示。

• Q: 如何防止多人编辑时内容丢失？

A: 强烈建议利用OneDrive/SkyDrive在线版协作，或者借助如简道云这样支持版本管理的平台。

---

六、典型应用案例分析

案例一：制造企业新产品上线流程管控

某制造企业采用Excel+简道云混合模式，将从样品试制到批量生产全流程分解为30余项关键节点，通过共享甘特表+移动端扫码录入，每日统计延期率降至原来的40%。

案例二：市场部年度策划执行跟踪

市场部引入标准模板，将年度5大活动细化到月周，每周例会前由各小组填报实际完成情况，由系统自动生成偏差报告，为领导决策提供可靠依据。

案例三：IT企业敏捷研发迭代管控

技术团队结合VBA脚本，实现Sprint周期内每日燃尽曲线追踪，与Jira等敏捷工具互补，大幅提高了自定义报表灵活性和本地数据安全性控制力。

---

七、小结与建议

综上所述，利用Excel制作项目进度图具有低门槛、高灵活性和强扩展性等优点，但要充分发挥其作用，应结合现代零代码平台（如简道云）实现在线多端同步、高级权限管控以及自动提醒推送。

建议用户：

• 初学者优先使用官方模板并逐步熟悉基本操作；
• 项目体量较大时，及时引入低代码工具增强多端协同；
• 定期复盘历史数据，为后续优化提供参考；
• 注重权限安全防护和版本管理，以降低信息风险；

最后推荐： 100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

什么是Excel项目进度图？它如何帮助我管理项目进度？

我刚开始接触项目管理，听说Excel项目进度图能直观展示任务完成情况，但具体什么是Excel项目进度图？它怎么帮助我更好地管理和跟踪项目的进度？

Excel项目进度图是一种利用Excel表格和内置图表功能制作的工具，用于直观展示项目各阶段任务的完成时间和状态。通过甘特图（Gantt Chart）等形式，能够清晰显示任务起止日期、持续时间及依赖关系，方便团队成员和管理者实时跟踪项目进展，提高计划执行效率。例如，一个包含10个任务的项目，使用Excel甘特图可以直观体现每个任务完成百分比，提升整体可视化管理能力。

如何在Excel中创建一个高效的项目进度图？有哪些关键步骤？

我想自己动手做一个Excel项目进度图，但不知道从哪里开始，也不太清楚有哪些步骤是必须掌握的。能不能详细介绍一下制作流程和关键点？

创建高效的Excel项目进度图主要包括以下步骤：

1. 准备数据：列出所有任务名称、开始日期、持续时间、完成百分比。
2. 插入堆积条形图：用以表现各任务起止时间。
3. 调整格式：隐藏无关数据系列，设置颜色区分已完成与未完成部分。
4. 添加里程碑与依赖线（可选）：通过插入形状或条件格式增强信息展示。 技术上，利用“条件格式”和“公式”自动更新数据，可以实现动态刷新。根据统计数据显示，通过标准化制作流程，可以将制作时间缩短30%以上，同时提升进度监控准确率。

哪些Excel函数和工具对制作项目进度图特别有用？能否举例说明？

在做Excel项目进度图时，我经常看到别人使用各种函数和工具，但具体哪些最关键，对我这种初学者来说容易理解又实用呢？能不能举实例讲讲这些函数怎么帮我优化工作？

制作Excel项目进度图时，以下函数和工具尤为重要：

• DATE 和 NETWORKDAYS 函数：计算工作日及日期差，确保排除节假日。
• IF 函数：用于动态判断任务状态，实现条件格式自动变化。
• 条件格式（Conditional Formatting）：高亮显示逾期或即将到期任务。 例如，通过=NETWORKDAYS(start_date,end_date,holidays)可以准确计算实际工期；结合IF(percentage>=100,“完成”,“进行中”)实现状态标签，有助于快速识别瓶颈，提高团队协作效率。

如何利用表格和列表提升Excel项目进度图的信息密度和可读性？

我发现有些人的Excel项目进度图看起来信息量很大但又一目了然，我想知道他们是怎么利用表格或列表来提升信息密集程度，同时不让人觉得复杂难懂的。

利用结构化表格与列表能够显著增强信息密集性且保持良好可读性。具体方法包括：

• 使用分组列表分类任务，例如按阶段、优先级排序。
• 在表格中添加多列，如负责人、开始/截止日期、当前状态等，实现多维信息展示。
• 配合筛选功能快速定位重点问题。 例如，一个含50条任务的数据表，通过设置筛选器与分组，可在30秒内找到逾期任务，相较无结构化数据检索效率提高60%。此外，将甘特条形与详细数据并列展示，使得视觉效果与信息深度兼顾，更利于决策制定。
