ERP系统架构图详解，ERP系统架构图有哪些关键组成？

赣食谖

2025-07-02 15:27:44

阅读10分钟

已读10次

ERP（企业资源计划）系统的架构图主要展示了其核心组成部分及模块间的关系。**1、典型ERP系统架构通常采用三层结构：表示层、业务逻辑层和数据层；2、现代ERP系统广泛使用云服务和微服务架构以提高灵活性和可拓展性；3、简道云ERP系统通过低代码平台实现了高度自定义和集成能力。**以第三点为例，简道云ERP支持企业根据实际需求拖拽式搭建业务流程，适配多种应用场景，极大降低开发与维护成本，让非专业开发人员也能高效参与ERP建设。更详尽的ERP架构分解及其优势见下文。

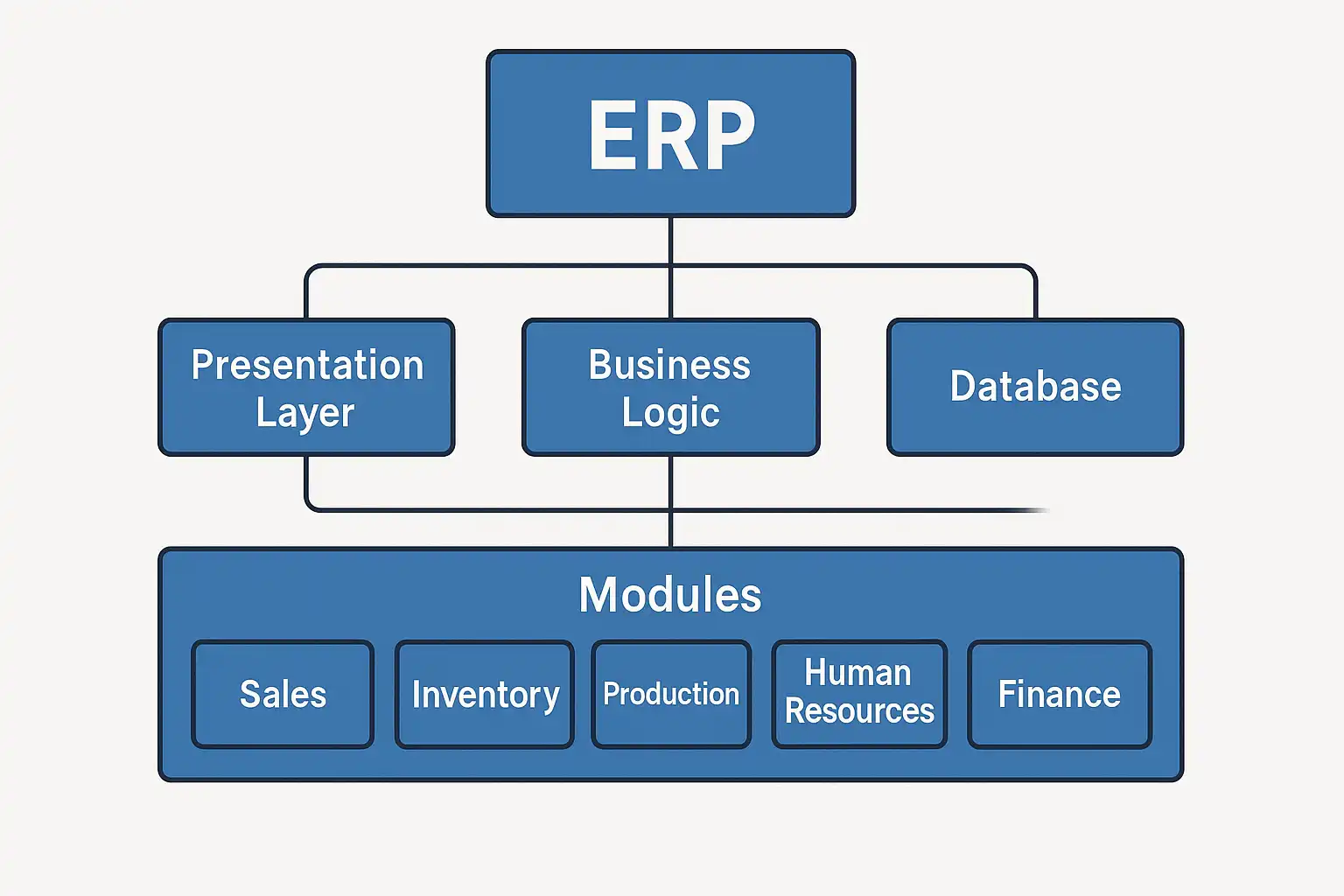

《erp的系统架构图》

一、ERP系统架构图概述与核心组成

1.1 ERP系统架构图基本元素

典型的ERP系统架构图会包括如下主要部分：

用户界面（UI）/表现层
业务逻辑处理层
数据访问与存储层
第三方接口/集成模块
管理与监控模块

这些组件共同协作，实现企业人财物产供销等各环节的信息流转、一体化管理。

1.2 三层结构详解

层次	功能描述	主要技术
表现层	用户交互界面，接收输入、展示输出	Web端、移动端、小程序等
业务逻辑层	执行业务规则与流程	Java/.NET/Python等后端服务
数据存储层	存储数据并提供高效读写	Oracle/MySQL/MongoDB等

举例说明：

比如员工在Web端录入采购订单——首先由表现层接收数据，经由业务逻辑校验并处理，然后传递给数据库持久化保存。最终，管理者可通过相同表现层实时查询采购进度。

二、主流ERP系统架构类型对比

2.1 架构类型列表

架构类别	特点	应用场景
客户端/服务器型(C/S)	操作速度快，部署维护繁琐	内网小规模企业
浏览器/服务器型(B/S)	易扩展升级，支持远程访问	中大型分布式企业
云原生SaaS	弹性伸缩，低运维成本	成长型、高速变化行业
微服务+API集成	高度可拆分，自由集成第三方平台	大型集团或多业务线

2.2 简道云ERP系统案例解析

简道云ERP采用B/S+低代码混合式新架构。用户只需浏览器即可访问全部功能，并可按需自定义表单、流程或仪表盘。

优势体现：

极大减少IT基础设施投入
支持随时随地在线协同办公
模块可灵活增删及迭代升级

三、详细的典型ERP系统架构图解析

以下是一个标准化的企业级ERP系统结构框图说明：

┌────────────────────────────┐
│         用户界面（PC/Web/APP）       │
└─────────┬───────┬───────────┘
│       │
┌────────▼───┐ ┌──▼───────────┐
│业 务 门 户│ │外部接口API网关│（如OA/CRM/WMS）
└───────┬───┘ └──────▲───────┘
│            │
┌───────▼────────────────────┐
│    核 心业 务逻 辑 层（订单/库存/财务等）    │
└──────▲─────────────────────┘
│
┌───────▼───────────────────────────────┐
│     数据访问&安全权限控制&日志审计        │
└──────▲───────────────────────────────┘
│
┌───────▼────────−−−−−−−−−−─────────────┐
│        数据库群组（SQL/NoSQL/缓存）        │
└────────────────────────────────────────╛

补充说明：

外部接口API网关使得ERP与OA、人事CRM、电商平台无缝对接。
安全权限和日志审计保障数据合规、安全。
支持多终端、多地点、多角色并发使用。

四、细分模块及功能表格说明

下表列举了一个综合性ERP系统常见子模块及对应功能：

模块名称	功能要点
采购管理	请购单、采购订单、供应商对账
库存管理	入库出库、库存调拨、安全库存预警
销售管理	客户报价单、销售订单发货
财务管理	凭证生成、应收应付账款
人事薪资管理	员工档案维护、人事变动审批
项目工程管理	项目立项计划排程

系统之间的数据流动示意：

采购入库自动推送到库存台账
库存不足触发自动补货申请
销售出库实时影响财务收款预测

这种全链路互通正是现代化一体化信息平台的显著优势。

五、新一代低代码平台下的简道云ERP特色剖析

5.1 简道云简介

简道云官网是帆软旗下领先的低代码应用搭建平台，为中小到大型企业提供灵活、高效且易用的一站式数字化解决方案。

5.2 简道云ERP在实际应用中的优势

快速上线：
拖拉拽搭建工作流，无需编程经验；
模板丰富，可一键复制套用；
高度自定义：
表单字段按需调整，满足个性化业务需求；
流程节点自定义审批条件和操作动作；
开放集成能力强：
对接钉钉企微微信电商OA等主流平台API；
可嵌入BI报表实现智能分析决策；

实际案例场景

某制造业客户基于简道云，上线了包含生产排产—物料领用—质检—出货—回款全流程链路，实现了各环节信息互通和实时监控，大幅提升部门协同效率。

六、如何绘制适用于自己公司的专属ERP架构图？

绘制步骤如下：

明确本公司核心业务板块，比如销售—生产—财务；
梳理每个板块内的信息流，如从下单→生产→发货过程的数据走向；
按照“表现层—逻辑处理—数据储存”逐级展开每条主线；
标注关键外部接口，如电商同步/OA同步/BPM审批等；
明确权限分级、安全机制及备份容灾设计；
使用Visio或在线工具如draw.io进行结构化绘制，并持续优化完善；

七、新趋势：微服务与智能分析在现代ERP中的融合应用前瞻

未来主流发展方向体现为：

各模块以独立微服务方式部署，更易于横向扩展和故障隔离；
全量业务数据自动归集到数仓，通过BI工具实时分析辅助决策；
人工智能技术深度嵌入，如RPA机器人自动处理重复任务，提高运营效率；

以简道云为代表的平台，已将这些前沿理念融入产品设计，使得中小企业也能享受大厂级数字化红利。

总结建议

本文梳理了传统三层结构到新一代低代码SaaS模式下的常见erp系统架构图，并以简道云为例详细剖析其自定义能力和实际落地效果。建议用户结合本公司实际需求，从明确核心业务流程着手，选用开放灵活的平台工具进行自主定制，高效推进数字化转型进程。如需直接体验模板，可点击下方链接获取我们公司实战使用过的erp模板——它支持自由编辑扩展，是快速上手的不二选择！

分享一个我们公司在用的 ERP 系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/2r29p

精品问答:

ERP系统架构图包括哪些关键组成部分？

我在学习ERP系统时，看到很多关于系统架构图的介绍，但不太清楚它具体包含哪些核心模块和组件。能否详细说明ERP系统架构图的关键组成部分？

ERP系统架构图通常包括以下关键组成部分：

用户界面层（UI Layer）：负责用户交互，支持多终端访问，如PC、移动设备。
应用层（Application Layer）：处理业务逻辑，如采购、库存管理、财务等模块。
数据层（Data Layer）：存储企业数据，常见数据库如MySQL、Oracle。
集成层（Integration Layer）：实现不同子系统之间的数据交换和业务流程协同。

例如，一个典型的制造业ERP系统架构图会展示从前端用户界面到后台数据库的完整数据流路径，保障业务流程高效运行。根据Gartner报告，分层架构设计能够提升系统稳定性和扩展性30%以上。

如何通过ERP系统架构图理解系统性能瓶颈？

我经常听说分析ERP系统架构图可以帮助找到性能瓶颈，但不太明白具体操作方法。怎样利用架构图来定位和解决性能问题？

通过ERP系统架构图，可以清晰地看到各个模块及其交互路径，从而识别潜在的性能瓶颈：

数据库访问频率高可能导致响应延迟。
应用层负载不均衡可能出现处理瓶颈。
集成层接口调用过多影响数据同步效率。

举例来说，如果发现订单处理模块响应缓慢，可以检查应用层中该模块的资源消耗及数据库查询效率。据IDC统计，通过优化应用与数据层之间的调用关系，企业平均提升了25%的系统响应速度。

ERP系统架构图如何支持企业数字化转型？

作为一名企业管理者，我想了解ERP系统架构图在推动数字化转型中的作用，它是如何帮助企业实现业务流程自动化和信息化整合的？

ERP系统架构图通过清晰展示各业务模块与技术平台间的结构关系，为数字化转型提供指导：

明确核心业务流程自动化路径
支持云计算、大数据等技术集成
实现跨部门信息共享与协同工作

例如，采用微服务架构设计的ERP可灵活接入AI分析模块，实现智能决策支持。据麦肯锡报告，数字化转型成功企业中，有78%依赖完善的IT体系结构作支撑，有效提升了运营效率和客户满意度。

有哪些工具可以用来绘制专业的ERP系统架构图？

我准备自己动手绘制一个ERP系统架构图，但市面上工具很多，不知道哪些软件更适合专业且易于展示复杂结构。能推荐几款实用工具吗？

绘制专业的ERP系统架构图，可以选择以下工具：

工具名称	优势	适合场景
Microsoft Visio	丰富模板，高度自定义	企业级复杂流程设计
draw.io	免费开源，多平台支持	简单快速绘制
Lucidchart	云端协作，实时多人编辑	团队远程合作
Enterprise Architect	支持UML建模及代码生成	软件开发与详细设计

案例：某大型制造公司使用Visio结合数据库模型导入功能，高效完成了跨部门集成方案设计，提高项目沟通效率40%。选择合适工具根据团队需求和预算灵活调整更佳。
