ERP生产流程图详解，怎样绘制高效流程图？

禅聊端

·

2025-07-03 11:56:06

阅读16分钟

已读12次

ERP生产流程图是企业资源计划（ERP）系统中，直观展示和梳理从订单接收到产品出库整个生产管理过程的重要工具。1、它帮助企业规范生产环节、提升效率；2、实现数据透明化与可追溯；3、便于流程优化和智能决策。 其中，“实现数据透明化与可追溯”是现代制造企业转型升级的关键：通过ERP系统，企业能实时掌握生产各环节的数据流动，快速定位瓶颈和异常，提高管理响应速度，从而降低风险并提升客户满意度。简道云ERP系统就是一款强大且灵活的工具，通过可视化流程搭建、自动化数据同步和权限分级管理，极大地提升了生产管理的数字化水平。官网地址：https://s.fanruan.com/2r29p

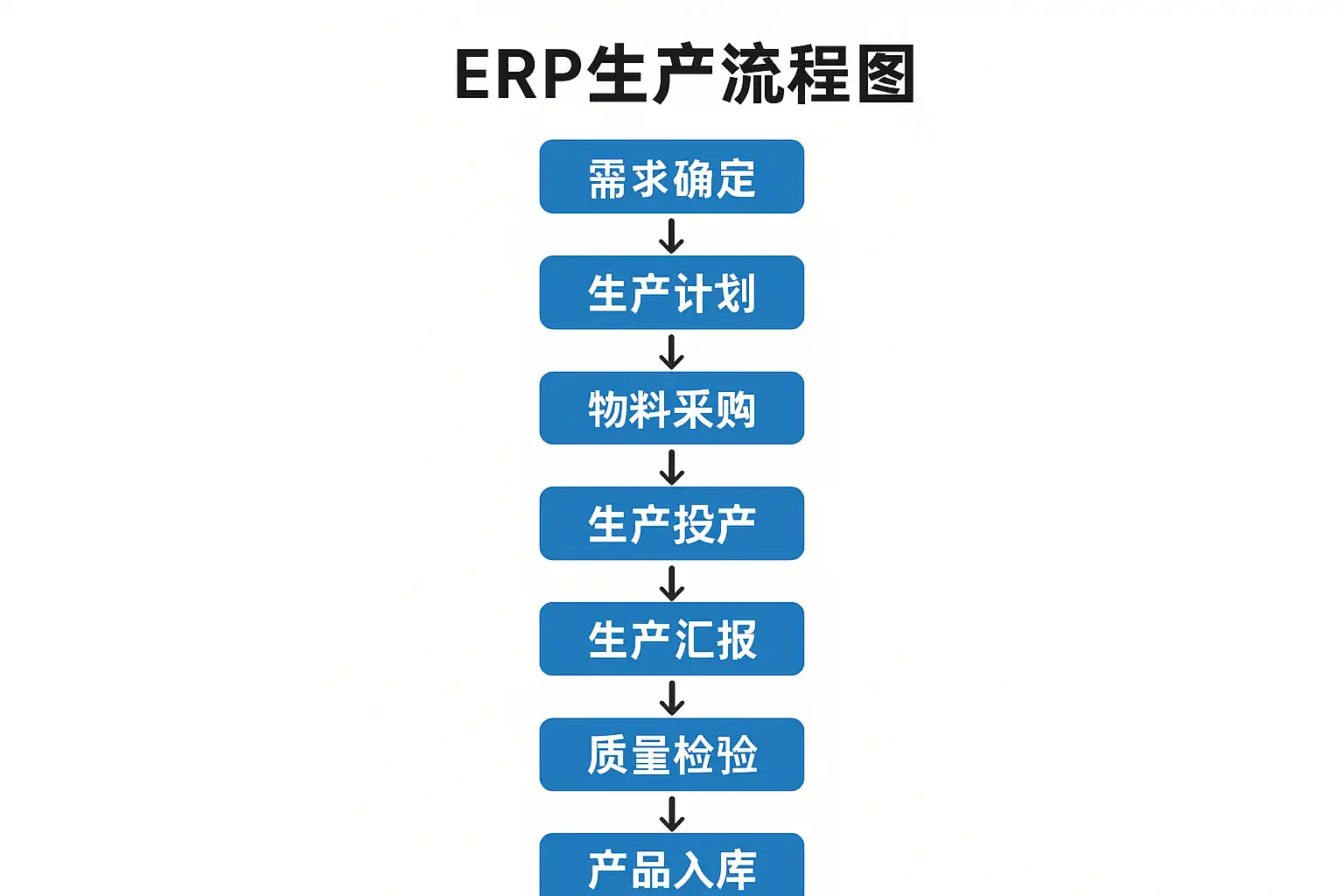

《erp生产流程图》

一、ERP生产流程图的核心作用与价值

ERP生产流程图不仅仅是业务步骤的排列，更是企业数字化转型的重要支撑，其主要作用体现在以下几个方面：

序号	作用或价值	详细说明
1	流程标准化与规范化	明确各部门职责分工，减少沟通成本及出错概率
2	数据透明和可追溯	各环节数据实时采集和汇总，实现信息共享
3	提升协同效率	自动流转任务，无缝对接采购、库存、销售等业务
4	支持决策分析	提供多维度报表分析，助力管理层优化资源配置
5	快速响应市场变化	灵活调整工艺路线与物料计划，应对订单变化

详细说明“数据透明和可追溯”：在传统手工或半自动模式下，由于信息孤岛普遍存在，各部门之间难以有效协作，出现问题时往往难以定位责任节点。而应用简道云ERP系统后，从原材料入库到成品出库，每一步骤都被记录在案，可随时查询历史操作记录，实现全面的数据可视化，大幅提升了问题发现与解决的速度。

二、典型的ERP生产流程图结构解析

一个标准的制造业ERP生产流程图通常包含如下主要环节：

1. 市场/销售预测
2. 客户订单处理
3. 主生产计划（MPS）制定
4. 物料需求计划（MRP）
5. 仓储/库存管理
6. 材料采购及到货检验
7. 投产准备（BOM展开、工艺路线确定）
8. 车间作业调度与执行
9. 在制品跟踪及质量控制
10. 产品入库及发货

下表展示了每个环节在ERP系统中的具体功能点：

流程阶段	ERP关键操作	涉及模块
市场预测	销售预测录入、统计分析	销售管理
客户订单	新增订单、审核	销售/客户关系CRM
主生产计划	排产计划编制	计划排程
MRP运算	自动生成物料需求	物料管理
库存核查	库存盘点预警	仓储/库存
材料采购	下采购单、供应商跟踪	采购供应链
投产准备	BOM维护、工艺路线设定	工艺/技术资料
作业调度执行	工单派发进度监控	制造执行MES
在制品/质控	批次跟踪、不合格品处理	品质管理
产品入库发货	成品验收入库发运结算	仓储+财务

三、简道云ERP如何助力构建高效生产流程图

简道云ERP系统具有高度自定义能力，可按需搭建适合不同制造业态的专属生产流程图。其主要优势包括：

• 拖拽式设计器：无需代码即可快速搭建业务节点。
• 自动流转规则配置：支持条件判断、多级审批、自定义触发等复杂逻辑。
• 多端协同应用：PC端+移动端数据实时同步。
• 权限分级保障安全：不同岗位访问不同信息，敏感操作留痕审计。
• 强大的集成能力：支持与现有WMS仓储/MES制造设备等外部系统对接。

以下以“定制某电子组装厂车间作业”为例，说明简道云如何落地高效实用的ER P 流程管控：

1. 部门主管在移动端提交主产排期申请。
2. 系统自动触发MRP计算，并推送缺料预警至采购组。
3. 工艺技术员通过BOM模块更新最新零部件清单。
4. 前线班组长实时接收派工单并反馈进展照片。
5. 品质人员扫码检验并上传检测报告归档。
6. 仓管员根据电子看板指示进行备货入库操作。

这种全链路无纸化操作，不仅消除各部门的信息壁垒，还能极大减少人为失误，提高整体交付效率。

四、多步骤详细拆解：从订单到交付全链路解读

为更直观理解，一个完整的ERP生产流程可以细分为如下步骤，每一步均有对应的信息输入输出：

1. 客户下单 → 系统生成销售订单编号 → 校验信用额度 → 推送至主产计划负责人
2. 主产负责人确认交期 → 制定主排产表（参考设备负荷/BOM）
3. MRP模块自动运算所需原材辅件清单 → 检查库存余额并生成请购单
4. 仓储核查现有库存 → 不足部分推送至采购部
5. 采购员选定供应商，下达采购合同，并跟踪到货周期
6. 原材料到厂质检登记合格证书→ 入仓上架自动更新库存状态
7. 技术工程师展开BOM明细，下达电子工艺卡片至车间终端设备
8. 班组长领取派工单安排人员作业→ 实时上报进度/异常事件
9. 品管抽检半成品批次质量→ 异常推送返修处理单 10．最终产品完成后由仓管复核数量质量→ 入成品区等待物流发运

以上每个节点，都可以在简道云平台中设置相应的数据采集表单及消息提醒，大幅提升响应速度和准确性。

五、国内外主流制造行业 ERP 流程设计差异比较（表格）

为了让用户更好理解国产如简道云这类新一代低代码平台，与国际传统巨头SAP／Oracle等方案之间对于“生产业务流程梳理”的差异性，这里用表格做横向对比：

| 项目 | 简道云ERP | SAP/Oracle传统方案 | |--------------------- :---: | | 流程搭建方式 拖拽式无代码，自定义灵活 标准模板+二开定制 | | 实施周期 快，一周内上线小试点 长，需数月甚至一年 | 成本投入 中小微企业易承受 高昂软硬件许可费

点击展开查看更多差异

• 模块集成方式
• 客户自定义能力
• 上线学习门槛
• 本地部署&私有云支持
• 售后响应机制…

六、常见问题解析&使用建议（FAQ）

1．Q: 企业实施 ERP 时如何确定适合自身的“标准”生产流程？ A: 建议先梳理现有业务痛点，由专业顾问辅助绘制初版SOP，再利用如简道云这类低代码平台灵活试错调整，实现渐进式落地。

2．Q: 如何保障数据安全？后台日志审计怎么做？ A: 简道云支持多级权限角色划分，并内置敏感操作日志功能，可按需导出审核报告，有效防范人为篡改风险。

3．Q: 如果公司原有手工作业习惯根深蒂固怎么办？ A: 可采用“小步快跑”策略，从部分车间或子模块试点起步，让员工逐步熟悉信息化工具，再逐步扩展范围。

4．Q: 是否可以将排产结果直接同步给MES设备或外部APP？ A: 可以。简道云开放API接口能力，可实现跨平台集成，包括对接WMS仓储/MES设备终端等，实现真正的一体化智能工厂管控。

七、小结与行动建议：拥抱数字驱动未来制造竞争力！

综上所述，一个科学合理且高度透明的 ERP 生产流程图，不仅能让企业厘清复杂业务脉络，还能助力企业把握市场机会，实现降本增效。选用如简道云这类低门槛、高扩展性的现代 ERP 平台，可以显著缩短实施周期，用更低投入获得最大收益——尤其适合成长型制造型组织。在实际推进过程中，应充分重视团队培训和持续优化机制，让每位员工都成为数字驱动变革的一份子。建议您结合自身行业特性，通过免费体验模板快速试用并持续迭代，将先进理念真正落地到日常经营之中！

---

最后推荐：分享一个我们公司在用的ERP系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/2r29p

精品问答:

---

ERP生产流程图是什么？

我最近听说ERP生产流程图对企业管理很重要，但具体它是什么呢？为什么很多公司都在强调要做好ERP生产流程图？

ERP生产流程图是指利用流程图的形式，直观展示企业资源计划（ERP）系统中生产环节的各个步骤和节点。通过绘制ERP生产流程图，企业可以清晰地了解从原材料采购、生产排程、加工制造到成品入库的全过程，有助于优化资源配置和提升生产效率。

如何绘制高效的ERP生产流程图？

我在尝试制作自己的ERP生产流程图，但感觉内容杂乱不清晰，不知道哪些步骤必须包括，有没有什么方法或工具能帮我提高绘制效率？

绘制高效的ERP生产流程图，建议遵循以下步骤：

1. 明确关键节点，如采购、物料检查、车间调度等；
2. 使用标准化符号（如矩形表示操作，菱形表示决策）；
3. 利用专业绘图工具如Visio、Edraw Max；
4. 结合实际业务案例，如某制造企业通过 ERP 流程优化，实现产线效率提升20%；
5. 持续更新，确保流程与实际情况同步。

ERP生产流程图对企业有哪些具体优势？

作为一名管理者，我想知道使用ERP生产流程图后，具体会给企业带来哪些好处？这对提升产能或者降低成本真的有效吗？

使用ERP生产流程图带来的优势包括：

• 提升透明度：全员清楚各环节责任和进度，减少信息误差。
• 优化资源配置：合理安排设备和人力，实现产能最大化。
• 降低运营成本：通过发现瓶颈环节，减少浪费，据统计某制造业客户因此降低10%库存成本。
• 加快决策速度：可视化数据支持快速响应市场变化。

有哪些常见的ERP系统支持生成生产流程图功能？

我想选一个支持生成和管理ERP生产流程图的系统，目前市场上有哪些软件比较适合中小型企业使用？他们在这方面的表现怎么样？

主流ERP系统如SAP ERP、Oracle NetSuite以及国产金蝶和用友，都内置或支持集成第三方工具来生成详细的生产流程图。例如，SAP通过其PP模块提供可视化工序设计；金蝶则支持自定义工作流和产线布局。中小型企业推荐选择界面友好且具有灵活定制能力的软件，以满足不同规模厂房需求。
