wincc excel报表模板优化技巧，如何快速制作高效报表？

党盐均

2025-06-21 16:34:02

阅读11分钟

已读31次

WinCC Excel报表模板是将西门子WinCC（Windows Control Center）系统中的实时或历史数据，通过Excel进行格式化展示和自动生成报表的解决方案。其主要优点为：1、实现数据自动采集和导入；2、灵活定制报表模板；3、支持多维度数据分析与可视化。 其中，灵活定制报表模板尤为重要。通过自定义Excel模板，用户可以根据生产工艺、管理需求等调整报表结构、样式和分析公式，大幅提升管理效率，实现个性化的数据展示。这一能力不仅提升了自动化水平，也为企业决策提供强有力的数据支撑。

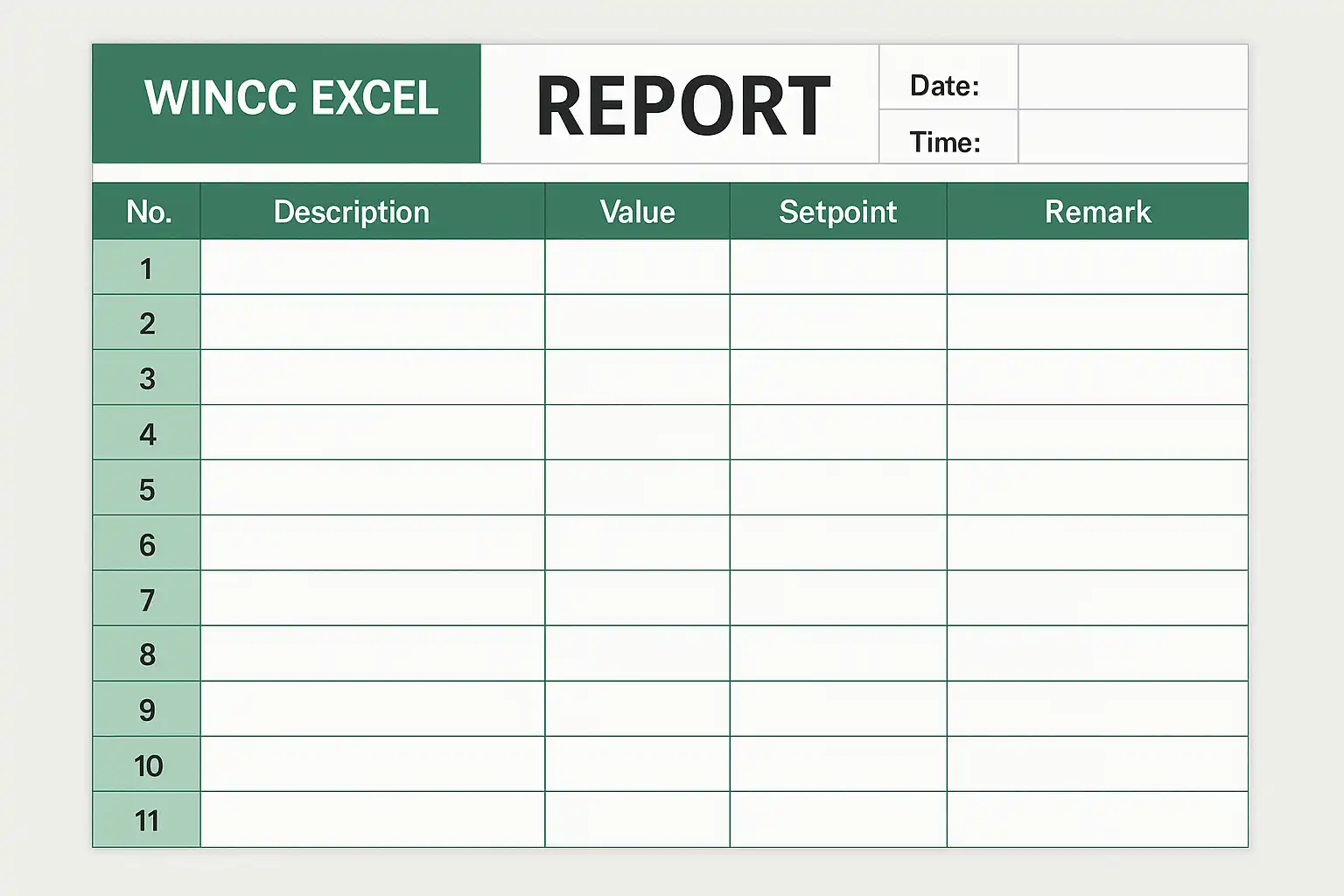

《wincc excel报表模板》

一、WINCC EXCEL报表模板的核心功能与优势

1、自动化数据采集与导入

WinCC可以通过脚本或第三方插件（如VBScript、C#脚本等）将过程数据（实时/历史）直接导出到Excel，无需人工干预，保证数据的时效性和准确性。
支持定时采集，如每小时/每天/每班次自动生成Excel报表。

2、灵活自定义模板结构与样式

用户可在Excel中预设各种格式，包括企业LOGO、自定义标题、多级分类汇总等，满足不同部门或不同管理层需求。
支持插入图表（折线图、柱状图）、条件格式、高亮报警等视觉元素，使报表更加直观易读。

3、多维度统计分析能力

可利用Excel函数对采集到的数据进行分组统计、趋势分析等深度处理，例如：平均值计算、不合格率统计等。
结合PivotTable（数据透视表），实现复杂的数据筛选与多角度对比分析。

功能模块	描述	优势
数据自动采集	通过脚本/API获取WinCC数值	降低人工录入错误，提高效率
模板自定义	Excel自由设计版面	满足个性化需求，便于更新维护
图形可视化	插入各类图形/趋势线	一目了然，辅助决策
多维统计	数据透视+公式处理	灵活组合，多层级汇总

二、WINCC到EXCEL的技术实现方式

1、直接使用WinCC自带功能导出

WinCC v7及以上版本通常内置“报告”或“归档数据导出”功能，可设置周期性将归档变量保存至CSV/XLS文件，再用Excel打开编辑。
优点：简便易用，无需额外开发；缺点：扩展性有限，不支持高度定制。

2、VBA/VBScript编程自动导出

在WinCC中编写VBScript脚本，通过OLE Automation接口操作Excel，实现变量读取—数据填充—文件保存全过程。
可设定触发条件，如定时/手动按钮触发。
脚本示例：

Set objExcel = CreateObject(“Excel.Application”) objExcel.Visible = False Set objWorkbook = objExcel.Workbooks.Open(“C:\Template.xlsx”) ’ 填充单元格 objWorkbook.Sheets(1).Cells(2,3).Value = SmartTags(“TagName”) ’ 保存并关闭 objWorkbook.SaveAs “C:\Report\Report202406.xlsx” objWorkbook.Close objExcel.Quit

**3、使用第三方插件或工具**
- 如Siemens Process Historian, Simatic Logon, OPC Data Exporter等，可实现批量、高性能的数据同步及结构复杂的报表生成。
- 部分MES系统也具备类似接口，可以直接抓取WinCC归档库中的SQL/Table，再输出至标准化的Excel模版。

---

## 三、自定义EXCEL报表模板设计要点

1. **规范命名与版本管理**
- 模板文件命名应明确标识用途和版本号，如：“设备运行日报_v202406.xlsx”，方便后续追溯和更新。
- 建议建立统一模版库，由专人维护。

2. **分层布局清晰**
- 标题区：公司名称/Logo+日期+时间段说明；
- 数据区：按工艺段或设备分类，每类变量独立分块；
- 汇总区：关键KPI指标汇总显示；
- 附注区：备注事项及异常说明。

3. **常用单元格公式设置**

| 区域     | 示例公式                    | 功能说明               |
|----------|-----------------------------|------------------------|
| 数据区域 | `=AVERAGE(B5:B24)`          | 自动计算平均值         |
| 报警区域 | `=IF(D5>"上限", "超标", "")`| 自动判别超限           |
| 汇总区域 | `=SUM(B25:B34)`             | 累计产量               |

4. **动态刷新与交互功能**
- 使用VBA按钮“一键刷新”最新数据；
- 自动根据日期切换展示内容，实现日报/周报/月报通用模版。

5. **安全与共享设置**
- 设置只读权限、防篡改密码，防止误操作影响原始模板；
- 支持多人协作编辑，并保留历史版本记录。

---

## 四、多种典型应用场景举例

1. **生产线设备运行日报**
- 实时采集关键设备状态、电流、电压温度，并以小时为单位汇总；
- 异常停机情况高亮显示，同时统计每日累计停机时间；

2. **能源消耗对比分析月报**
- 各车间水、电、气消耗量分项统计，与去年同期环比增长率一览；
- 用趋势折线图突出节能降耗成果；

3. **质量追溯批次报告**
- 每批次产品检测参数全程记录，一键导出送检报告留存备查；
- 与ERP/MES系统联动，实现全流程闭环追溯；

4. **环境监测合规审计报告**
- 空气、水质在线监测超限报警即时推送，并形成月度合规审计文档供环保部门查阅；

5. **班组绩效考核分析**
- 班组产量合格率、人均效率排行，以雷达图形式直观反馈团队表现差异；

---

## 五、WINCC EXCEL 报表模板开发常见问题及解决方案

1. **数据延迟或丢失问题**
* 原因：网络不稳定或数据库归档策略不合理导致部分时间点无有效采样值。
* 对策：

a) 增加冗余通信链路，提高可靠性； b) 检查并优化归档周期设置，确保关键变量高频存储； c) 脚本中添加缺失补零逻辑，避免后续计算异常。

2. **大批量数据导致EXCEL卡顿甚至崩溃**
* 原因：一次性加载百万级明细行，资源消耗过大。
* 对策：

a) 分页加载或按天/班次拆分多个sheet存储； b) 利用宏/VBA仅在需要时动态拉取显示所选部分内容； c) 定期对老旧历史文件做归档压缩处理。

3. **权限控制混乱引发误操作风险**
* 对策：

a) 强制启用保护模式，只允许特定账号编辑模版核心区域； b) 每次变更均做日志记录，可追溯责任人行为轨迹。

4. **特殊字符或编码兼容问题导致乱码现象出现（如中文）**
* 对策：

a) 导出前统一编码为UTF8-BOM格式，提高通用兼容性； b) 避免命名含有非法字符，将字段映射做标准字典校验处理。

---

## 六、安全合规与未来发展方向

**1、安全合规要求日益严格**

随着工业数字化转型升级，对生产过程监控及其相关数据报告提出更高安全要求。企业需确保：

* 报告内容真实完整，不得随意篡改原始采样记录；
* 报告存储具备防篡改机制，如加密签名、水印技术等手段保障证据效力；

**2、高级智能化发展趋势**

未来WinCC Excel报表模板的发展方向包括：

* 与AI、大数据平台无缝衔接，实现智能异常检测、自学习预测模型嵌入日常运维报告中，比如故障预警概率评分等新型KPI引入；
* 移动端适配能力增强，即时推送关键指标至手机APP/微信小程序，提高管理响应速度和便利性；
* 深度融合MES/QMS/LIMS系统，实现从感知—执行—反馈全过程高度数字闭环，一份“智慧大脑”驱动下的全面透明工厂运营；

---

## 七、小结及建议

综上所述，WinCC Excel报表模板不仅极大提升了生产过程的数据透明度和管理效率，而且助力企业向智能制造迈进。建议用户根据自身业务需求规划好核心指标体系，并结合实际选择合适的数据导出方式（如内置功能还是脚本开发）。同时，加强标准化模版建设和权限管控，以防范潜在的信息安全风险。未来可逐步引入AI智能分析模块，为管理层提供更精准、更前瞻的数据洞察，实现从“被动上报”向“主动决策”的质变飞跃。如果有进一步开发实施需求，应优先考虑专业团队合作，以确保系统整体安全、高效且可持续演进。

## 精品问答:
---

<div class="faq">
<div class="q">
WinCC Excel报表模板有哪些常用类型？
</div>
<div class="subq">
我在使用WinCC进行数据监控时，想通过Excel报表模板更高效地展示数据。WinCC Excel报表模板到底有哪些常用类型？不同模板适合哪些应用场景？
</div>
<div class="a">
WinCC Excel报表模板主要包括以下几类：

1. 标准日报表：自动汇总每日生产数据，适用于生产效率分析。
2. 周/月度趋势报表：以图表形式展示时间序列数据，便于趋势判断。
3. 事件报警报表：详细记录报警事件及响应时间，用于安全审计。
4. KPI关键指标报表：集中展示关键性能指标，支持决策制定。

采用这些模板可以帮助用户快速生成结构化、可视化的生产数据报告，提高数据分析效率。
</div>
</div>
<div class="faq">
<div class="q">
如何自定义WinCC中的Excel报表模板以满足特定需求？
</div>
<div class="subq">
我想根据自己的项目要求，自定义WinCC的Excel报表模板，比如调整字段、布局或者添加图表。请问有没有具体方法或步骤指导我操作？
</div>
<div class="a">
自定义WinCC Excel报表模板通常包括以下步骤：

1. 打开WinCC的Report Designer工具。
2. 选择现有模板作为基础，避免从零开始设计。
3. 修改字段绑定，通过拖拽控件调整布局和样式。
4. 插入图表（如柱状图、折线图）以增强数据可视化效果。
5. 保存并测试模板，确保数据正确显示。

案例说明：某制造企业通过自定义KPI报表，将生产效率提升了15%，实现了更精准的数据监控。
</div>
</div>
<div class="faq">
<div class="q">
使用WinCC Excel报表模板时如何保证生成报告的数据准确性？
</div>
<div class="subq">
每次生成的Excel报告，我都担心里面的数据是否实时且准确。有什么方法可以确保通过WinCC Excel报表模板导出的数据是最新且无误的？
</div>
<div class="a">
确保数据准确性的关键措施包括：

- 实时连接PLC或数据库，实现动态数据刷新。
- 在WinCC中设置合理的数据采样频率，避免采样间隔过长导致信息滞后。
- 使用内置校验功能，对关键字段进行逻辑验证，比如数值范围检查。
- 定期备份和校准传感器设备，保证源头数据可靠性。

根据统计，一家企业通过优化采样频率和校验机制，使得报告错误率下降了80%。
</div>
</div>
<div class="faq">
<div class="q">
如何利用结构化布局提升WinCC Excel报表模板的可读性？
</div>
<div class="subq">
我发现很多Excel报表虽然信息丰富，但看起来杂乱不堪，不知道怎么设计才能让WinCC生成的Excel报告更清晰易懂，有没有实用技巧？
</div>
<div class="a">
提升可读性的结构化布局技巧包括：

1. 使用分组与分区（如标题区、统计区、明细区），明确层级关系。
2. 利用颜色编码和条件格式突出重点数据，如异常报警用红色标注。
3. 应用列表和嵌套表格组织复杂信息，提高信息密度同时保持整洁。
4. 插入图形元素（柱状图、折线图）辅助理解趋势与对比关系。
5. 保持字体大小统一，标题加粗并适当留白增加视觉舒适度。

比如某工厂采用上述方法后，其月度生产报表阅读效率提高了30%以上，员工反馈也更加积极。
</div>
</div>
