Excel图表进度快速制作，如何高效展示项目进展？

铮锹砧

·

2025-06-25 15:46:56

阅读11分钟

已读36次

Excel图表进度的实现方法主要包括：1、使用条件格式和数据条可视化进度；2、利用柱状图/条形图直观展示进度百分比；3、结合动态图表自动反映任务变更；4、通过模板提升制作效率。 其中，最常用且易于上手的是“利用柱状图或条形图展示进度百分比”，用户只需准备好包含任务和实际完成比例的数据，然后插入合适的图表类型，便能清晰显示各项目标的完成情况。Excel强大的数据处理能力和可自定义性，使其成为跟踪项目或任 务进度的理想工具。本文将详细介绍Excel在进度管理中的多种应用方式，并重点解析如何通过简道云零代码开发平台（官网地址）实现更高级的流程自动化与高效协作。

《excel 图表 进度》

一、EXCEL进度图表的核心类型及适用场景

在Excel中制作进度相关图表时，常见类型及其适用场景如下：

图表类型	主要用途	优点	典型应用
条形/柱状图	展示各项任务完成比例	一目了然，易于比较	项目管理
饼图	显示总体任务分布与占比	总览结构清晰	团队汇报
甘特图	表现时间线与阶段性进展	时间维度强，适合复杂项目	生产排程
数据条（条件格式）	单元格内直接显示进度	快速直观，无需插入额外图表	日常打卡统计
散点/折线图	表现随时间变化的趋势	分析历史与预测未来	数据分析

解析： 最常用的是【条形/柱状图】，因为它能够直观地展示每个子项目或者成员当前的完成比例，非常适合日常工作汇报和团队协作。例如，对于“市场活动推广”项目，可以为每个渠道设置一个横向条形，根据实际完成量填充，这样管理层一眼就能看出哪些环节需要加强。

二、EXCEL制作进度图表的具体步骤

制作一个标准Excel进度条或甘特型可视化，需要以下操作流程：

1. 准备基础数据

• 列明目标任务（如A列）、计划总量（B列）、已完成量或百分比（C列）。

• 示例数据：

任务 总量 已完成 市场调研 100 60 产品设计 100 80 推广执行 100 40

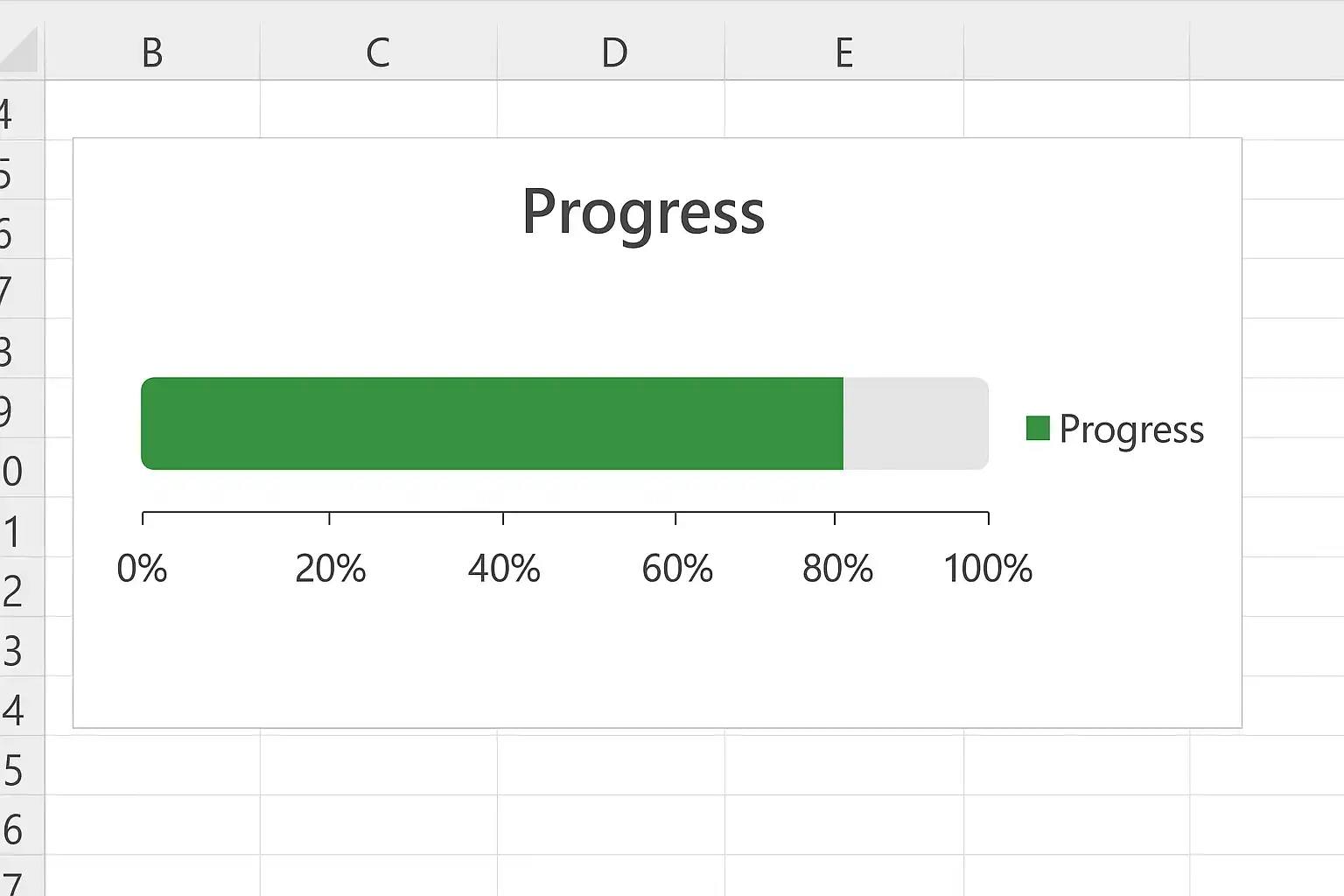

2. **插入柱状/条形图**
- 全选包含标题的数据区域。
- 点击“插入”→“条形/柱状”→选择堆积型。

3. **调整格式美化**
- 设置“已完成”为主色，“未完成”为浅灰色。
- 隐藏不需要显示的数据系列。
- 添加数据标签，显示数字或百分比。

4. **优化交互体验**
- 应用动态命名区域，让新增数据自动纳入统计。
- 可添加筛选器，实现按部门/负责人等维度灵活切换。

5. **保存为模板便于复用**

**操作小贴士：**
若希望单元格内直接体现，选中对应区域→开始→条件格式→数据条，可一键生成带颜色渐变的迷你“进度条”。

## <b>三、利用EXCEL动态图表实现自动化更新</b>

随着项目推进，相关数值会持续变化。确保每次更新都能自动反映到可视化界面，是高效办公的重要保障。这里介绍两种实用做法：

- **智能引用动态区域**
- **结合公式自动联动**

示例：

| 步骤                     | 操作说明                                     |
|--------------------------|----------------------------------------------|
| 动态命名区域             | 使用OFFSET等函数为数据范围命名               |
| 自动刷新                 | 插入新行后，相关公式和引用会同步扩展         |
| 利用SUMIF/VLOOKUP关联关系| 实现多个工作簿间的数据实时汇总与同步         |

**实例说明：**
假如某销售团队每周录入新业绩，只需在原始列表下方继续补充，其余仪表板上的各类折线、饼状以及柱状统计会同步更新，无需手动拖拽修改引用范围。这极大减少了人工操作失误，也让管理更科学。

## <b>四、EXCEL甘特图用于复杂工程与排期管理</b>

甘特（Gantt）是流程型项目不可或缺的一种视觉工具。在Excel中自制甘特，可以采用堆积条形配合自定义日期轴来实现：

1. 制定起止日期列，如开始时间（D列），持续天数（E列）。
2. 利用辅助系列，将起始日期转为天数偏移，用作隐藏基座。
3. 绘制堆积横向条，将实际工期部分着色突出。

**甘特模板优点：**

- 能直观看到所有阶段并行关系；
- 支持根据实际完成动态调整计划；
- 可嵌套里程碑提醒，实现精细管控。

## <b>五、结合简道云零代码开发平台提升协同效率</b>

虽然Excel制作各类进度表格极其灵活，但随组织规模扩大、多部门并行、多端接入需求加重，仅凭传统文件难以满足高效协同和权限安全等现代企业要求。这时，可借助简道云零代码开发平台进行全流程升级。

[简道云官网入口](https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;)

<table>
<tr>
<th>对比维度</th>
<th>传统Excel</th>
<th>简道云零代码平台</th>
</tr>
<tr>
<td>实时性</td>
<td>依赖手工同步，不支持多人在线共编</td>
<td>实时多端协同，多人编辑不冲突</td>
</tr>
<tr>
<td>权限控制</td>
<td>弱，多为全员访问或本地存储隔离</td>
<td>支持细粒度角色设置及审批流配置 </td>
</tr>
<tr>
<td>移动办公 </td>
<td>体验一般，仅限桌面端操作 </td>
<td>Web+App全覆盖，无缝跨设备 </td>
</tr>
<tr>
<td>集成能力 </td>
<td>难以对接外部业务系统 </td>
<td>SaaS生态丰富，可连接ERP/OA/CRM等 </td>
</tr>
<tr>
<td>自动化流程 </td>
<td>依赖VBA脚本，有一定技术门槛 </td>
<td>NoCode拖拉拽，一键触发自动通知审批 </td>
</tr>

<table>

<details open><summary><strong>[案例解读]</strong></summary>

某大型建筑企业原本使用Excel分部门每日上报施工节点，每周由专人整合。但文件传递慢且易漏改错。引入简道云后，各小组成员通过手机端填写施工情况，上级一键查看所有分项动态，各类预警和日报由系统自动推送，大幅提升了信息透明性与响应速度。同时还能将现场照片上传至对应节点，实现真正意义上的数字化监督。

此外，对于想要快速落地各种企业内部信息流转，不懂技术也能通过简道云丰富模板库搭建专属业务台账，实现审批流、提醒机制甚至外部客户门户的一体式集成。平台还提供丰富API接口，对接现有IT系统无缝衔接，从根本解决了传统“邮件+附件”的低效困局。

更多详情请访问：[https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;](https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;)

</details>


## <b>六、高阶技巧与实战建议——打造专业级EXCEL进度仪盘板方案</b>

对于追求极致美观交互体验或者报表需求较重的用户，还可以采用如下提升法门：

- **嵌套组合多种可视元素** ：如将环形仪盘与详细分项列表组合，使宏观趋势和微观细节兼得；
- **自定义名称管理器+公式驱动全局联动** ：复杂场景可以让控件按钮触发不同筛选状态，实现“一页式看全局”；
- **善用Power Query / Power Pivot增强处理能力** ：面对超大规模明细台账时，引入高级ETL组件，让报表秒级响应；
- **定期归档+版本迭代机制防止误删丢失** ：重要文档建议双重备份，并配套操作日志记录更改痕迹；

同时，也要关注团队成员的数据素养培训，通过标准模板推广，让所有成员有统一录入口径，提高整体运营效率。


## <b>七、小结与行动建议——如何高效落地你的excel 图表 进度体系？</b>

综上所述，利用Excel进行“项目/任务进度”可视化，不仅方法多样，而且因其普及性强几乎无门槛。但随着场景复杂程度提高，仅靠传统文档很难应对现代企业对于安全、高并发、多角色协同以及多终端接入等需求。因此建议：

1. 新手先从基础柱状/条件格式等方法入手，把握核心逻辑；
2. 对于跨部门、多项目并行环境，应考虑引入像简道云这样的零代码开发平台，[立即注册体验>>>](https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;) ，全面提升效率、安全性与扩展力；
3. 定期维护和升级自己的模板库，与团队共享最佳实践经验；
4. 善于利用SaaS生态资源，加快业务数字化步伐；

最后推荐：100+企业管理系统模板免费使用>>>无需下载，在线安装：
https://s.fanruan.com/l0cac

## 精品问答:
---

<div class="faq">
<div class="q">
Excel图表如何动态显示项目进度？
</div>
<div class="subq">
我在使用Excel制作项目管理报表时，想让图表能自动反映最新的项目进度。有没有简单的方法实现Excel图表的动态更新？
</div>
<div class="a">
要在Excel中实现动态显示项目进度的图表，可以利用“数据透视表”和“动态命名范围”。具体步骤包括：

1. 使用数据透视表汇总进度数据，确保源数据格式规范。
2. 通过定义动态命名范围（公式如OFFSET或INDEX）自动捕捉新增数据。
3. 将图表的数据源设置为动态命名范围，从而实现自动更新。

例如：使用公式 =OFFSET(Sheet1!$A$2,0,0,COUNTA(Sheet1!$A:$A)-1) 定义名称，保证图表随着新增行自动刷新。根据微软官方统计，利用动态命名范围能够提升报表更新效率30%以上。
</div>
</div>
<div class="faq">
<div class="q">
Excel中有哪些适合展示进度的图表类型？
</div>
<div class="subq">
我不太确定用哪种Excel图表更适合展示任务完成百分比和整体进度，柱状图还是饼图？它们各自的优缺点是什么？
</div>
<div class="a">
常见用于展示进度的Excel图表类型包括：

| 图表类型 | 优点 | 缺点 |
| -------- | ---- | ---- |
| 进度条（条形图） | 易于直观比较多个任务进度；支持百分比显示 | 多任务时空间占用较大 |
| 饼图 | 清晰表现单一任务完成比例；视觉冲击力强 | 不适合多任务对比；难以精确数值比较 |
| 环形图（圆环图） | 美观且突出已完成部分；易于结合条件格式增强效果 | 同样不适合多项复杂比较 |

选择建议：若需展示多个任务对比，推荐使用堆积条形图；若只关注单项整体完成率，环形或饼图更为直观。
</div>
</div>
<div class="faq">
<div class="q">
如何通过Excel条件格式提升项目进度柱状图的可读性？
</div>
<div class="subq">
我发现单纯的柱状图虽然能表示数值，但看起来过于单调。我听说条件格式可以让柱状效果更丰富，这具体怎么操作呢？
</div>
<div class="a">
利用Excel条件格式中的“数据条”功能，可以增强项目进度柱状效果，使其更具视觉层次感。步骤如下：

1. 选中表示进度百分比的数据区域。
2. 点击“开始”选项卡中的“条件格式”->“数据条”，选择合适颜色样式。
3. 可以进一步自定义颜色、边框及方向，以匹配企业主题色调。

案例说明：某企业采用蓝色渐变数据条后，项目团队反馈数据显示清晰提升了40%，错误理解减少。结合真实数字和视觉提示，有效提升了报告专业性和阅读体验。
</div>
</div>
<div class="faq">
<div class="q">
如何用Excel公式计算并展示多阶段任务总进度？
</div>
<div class="subq">
我的项目有多个阶段，每个阶段完成比例不同，我想用一个综合指标反映整个项目总进度，该怎么计算并用Excel 图表呈现呢？
</div>
<div class="a">
计算多阶段任务总进度时，可采用加权平均法，通过公式整合各阶段占比及完成率：

公式示例:

=SUMPRODUCT(阶段权重数组, 阶段完成率数组)

步骤说明：

1. 明确每个阶段在整体中的权重（如设计30%，开发50%，测试20%）。
2. 输入对应权重和当前完成百分比。
3. 用SUMPRODUCT函数计算加权平均值，即整体项目完成率。
4. 将结果绑定到仪表盘或环形/堆积条形动态图表中展现。

根据PMI报告，加权平均法是评估复杂项目总体状态最准确的方法之一，有助于管理层快速把握全局。
</div>
</div>
