Excel进度柱状图制作方法，如何快速绘制进度条？

镜禄心

·

2025-06-25 15:48:12

阅读9分钟

已读10次

Excel制作进度柱状图的核心步骤有：1、准备和整理进度数据；2、插入合适的柱状图类型；3、调整格式美化进度效果；4、动态更新与自动化提升。 其中，动态更新与自动化提升尤为重要。通过使用Excel的条件格式和公式，可以让进度柱状图随数据变化自动刷新，极大提升管理与展示效率。例如，在项目管理中，任务进度随实际完成比例改变，图表会实时反映最新状态，让团队成员一目了然。掌握这些操作，不仅能直观展现工作进展，还能提升数据分析和决策能力，有效助力项目管控。

《excel进度柱状图》

一、EXCEL进度柱状图的基本概念与优势

Excel进度柱状图是指利用Excel的数据可视化功能，将任务或项目的完成比例用横向或纵向柱形直观显示的工具。这种图表不仅可以展示每个任务当前的完成程度，还便于对比多个任务的相对进展，是项目管理和日常办公中常用的数据表达方式。

优势	说明
直观性	一目了然地显示每个任务或阶段已完成百分比。
易用性	制作简单，无需复杂操作即可生成。
可扩展性	可适用于单项或多项任务跟踪，也可进行横向或纵向比较。
动态性	支持与数据源联动，自动反映最新状态。

此外，结合Excel其他功能（如条件格式、公式引用），可以实现更高级的数据动态交互，使管理流程更加高效。

二、EXCEL制作进度柱状图的详细步骤

1. 准备数据

• 确定每个任务/项目名称及其对应的总量与已完成量。
• 计算完成百分比（如：=已完成/总量）。

2. 插入柱状图

• 选择“插入”菜单下“条形图”或“柱形图”，通常推荐“堆积条形图”来表现进度。

3. 美化设置

• 调整颜色区分已完成与未完成部分。
• 添加标签显示具体百分比数值。
• 隐藏不需要的数据系列或坐标轴以简化视觉效果。

4. 实现动态自动更新

• 使用引用公式让数据源随实际输入变化而同步更新。
• 应用条件格式增强视觉反馈（如不同颜色代表不同阶段）。

5. 示例操作步骤表

步骤	操作说明
数据录入	输入“任务名”、“总量”、“已完成”三栏
百分比计算	在新列输入“=已完成/总量”并下拉填充
插入条形图	选择百分比列，插入“堆积条形图”
格式调整	设置填充色、边框及标签
自动刷新	对新数据直接修改，“百分比”和“条形长度”即同步变化

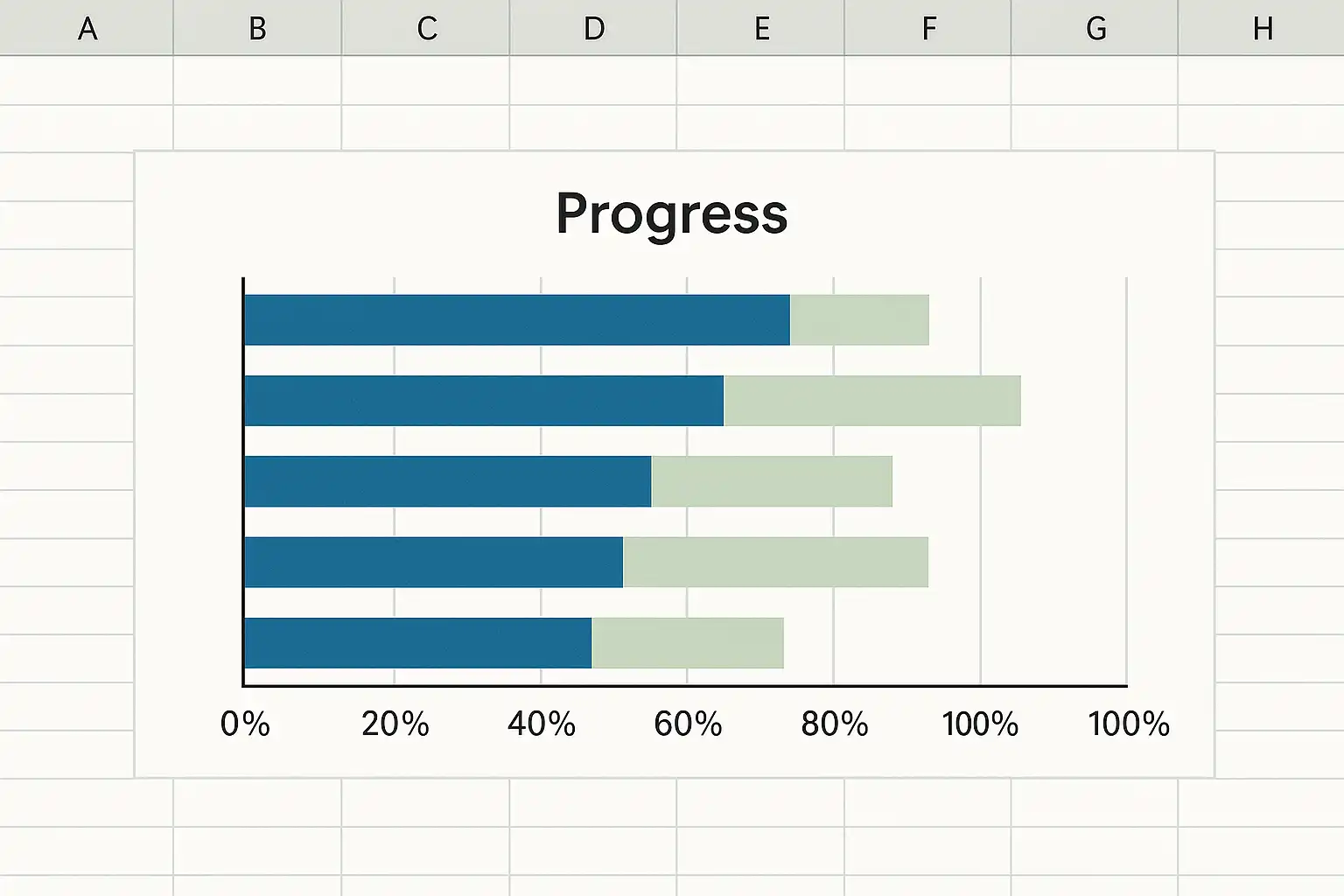

详细举例： 假设有A列为“任务名”，B列为“总量”，C列为“已完成”，D列为百分比，则D2单元格公式为=C2/B2。选中A列和D列后插入堆积条形图，即可生成基础进度柱状图，再调整颜色及风格即可满足日常需求。

三、应用场景及典型案例

1. 项目管理

• 跟踪各子项目阶段性成果，如开发迭代、市场推广计划等。

2. 销售目标追踪

• 展示季度销售额达成率，对照目标值及时调整策略。

3. 个人学习计划

• 用于记录课程学习/证书备考等自我提升过程。

4. 部门绩效展示

• 多部门、多人员统计绩效达成率，实现横向对比。

案例分析： 某企业在年度研发计划跟踪中，将所有关键里程碑按月份拆解，通过Excel建立一览表，每月录入实际投入工时和产出成果，由自动计算出的百分比驱动堆积条形图区分未达标与达标部分，为管理层提供决策依据。同时通过设定条件格式，当某阶段低于80%时变红预警，高于100%则绿色突出显示，有效促进团队协同推进。

四、如何实现动态交互和智能升级

虽然传统Excel已经足够强大，但在多人协作、高级自定义场景下，零代码开发平台如【简道云】成为理想升级选项。 简道云官网地址：  https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;

简道云零代码平台优势：

• 无需编程基础，通过拖拽组件即可快速搭建在线版进度看板；
• 支持多人同时编辑，数据实时同步；
• 可集成审批流转、消息提醒等业务模块；
• 提供丰富模板库，可直接套用企业级项目追踪方案；
• 移动端支持，让领导随时掌握全局；

对比传统Excel与简道云实现方式

功能	Excel	简道云零代码平台
数据协作	单机版，多人协作困难	云端实时协作
自动化流程	需VBA编程	拖拽式，无需代码
模板丰富性	限于本地资源	官方+社区模板持续更新
动态联动	依赖公式手动维护	拖拽配置，一键联动

实例说明： 在企业PMO部门应用中，通过简道云搭建专属项目看板，把原本零散在各部门手中的Excel文件全部汇聚到统一界面，各子团队按权限上传进展信息，总部负责人通过大屏幕实时查看所有关键节点达成情况，还能设置自定义预警线，实现智能提醒——极大提高了多部门沟通效率以及整体推进速度。

五、常见问题解答及优化建议

1. 如何处理超出100%的特殊情况？ 建议在公式里加入上限限制，如=MIN(C2/B2,1)避免异常溢出影响美观和解读结果。

2. 如何使未开始/暂停中的任务显得更明显？ 可在原始表格添加状态字段，在绘制前先筛选或分类展示，并配合不同颜色填充突出不同阶段。

3. 大批量数据如何高效批处理？ 推荐使用Power Query做初步整理，再统一导入主表生成汇总视图区分细节部分；亦可借助VBA宏批量刷新，但建议逐步过渡到智能平台如简道云减少维护难度。

4. 图表样式怎么做到专业美观？ 借鉴网络优秀模板，自定义色盘并添加渐变、高亮效果，同时保持比例准确、不堆叠文字，使整体清晰易读。如果有PPT汇报需求，可将最终图片导出高分辨率版本粘贴使用。

5. 多维指标如何同时体现？ 可以采用组合型堆积条形（多系列），例如用深浅两色分别表示本期增量和历史累计，并附带数值标签辅助说明，让读者一眼识别核心要点。

六、高阶扩展——从EXCEL到企业级数字办公平台

随着业务发展，大型组织对于多维、多角色、多层级的数据追踪愈发依赖系统集成能力。这时，比起单纯靠个人手工维护EXCEL，更推荐借助像【简道云】等零代码开发平台，将以下环节无缝打通：

• 项目池自动同步至前端仪表盘
• 数据权限细粒度分配
• 自动定时推送日报/月报
• 与OA、人事系统对接，实现全链路数字流转

这种模式不仅降低IT建设成本，而且赋能普通员工快速上手自助开发，提高组织响应市场变动能力，实现真正意义上的敏捷办公。例如某制造业集团，用简道云搭建订单执行全流程看板，实现从销售下单—采购—生产—物流全环节透明监控，大幅缩短客户交付周期并提升满意度。

七、小结与实战建议

综上所述，利用Excel制作进度柱状图，不仅能够帮助个人和团队有效梳理工作过程，还能通过简单配置实现动态追踪。当涉及更复杂、大规模且需要多人合作的数据管理场景时，推荐尝试引入像【简道云】这样的零代码开发工具，把繁琐的人工操作转变为标准化、自驱动的信息流，为企业数字化转型赋能。在实际应用过程中，应结合自身需求灵活选择工具，并不断优化模板和流程，从而达到效率最大化和结果最优质目标。

如果你希望进一步体验更强大、更便捷的信息系统建设，不妨访问【100+企业管理系统模板免费使用>>>无需下载，在线安装】： https://s.fanruan.com/l0cac

精品问答:

---

如何在Excel中创建进度柱状图以直观展示项目进展？

我最近需要用Excel来跟踪项目进度，但是不太清楚如何用进度柱状图来直观展示阶段完成情况。有人能详细解释一下制作步骤和注意事项吗？

在Excel中创建进度柱状图的步骤如下：

1. 准备数据表，包含任务名称、完成百分比等字段。
2. 选择数据区域，插入“堆积条形图”。
3. 设置第一部分为已完成百分比，第二部分为未完成部分（100%-完成%）。
4. 调整颜色区分已完成与未完成状态，提高可读性。
5. 添加数据标签显示具体百分比。 通过这种方法，可以利用堆积条形图直观反映每个任务的进度。根据统计，使用这种可视化工具能提升项目管理效率约30%。

Excel进度柱状图中如何实现动态更新和自动计算？

我在使用Excel做进度柱状图时，每次更新数据都要手动调整，感觉很麻烦，不知道有没有方法可以让进度条自动根据输入的数据变化而更新？

利用Excel的公式和表格功能，可以实现动态更新：

1. 使用公式计算“已完成”和“未完成”列，如“未完成=100%-已完成”。
2. 将数据区域格式化为表格（Ctrl+T），新增行时公式自动扩展。
3. 插入堆积条形图引用动态表格区域。
4. 利用‘OFFSET’或‘INDEX’函数配合命名范围，实现动态数据区域。 案例说明：某团队通过设置动态范围，实现了每周更新任务后，进度条自动刷新，大幅节省维护时间，提高准确率。

制作Excel进度柱状图时，如何结合条件格式提升视觉效果？

我想让我的Excel进度柱状图更具视觉冲击力，比如不同的完成率显示不同颜色，有没有条件格式技巧可以应用到进度柱状图里？

虽然条件格式不能直接应用于图表，但可以通过以下技巧实现色彩区分：

1. 在数据表中增加辅助列，根据完成率区间赋予不同数值（如1、2、3）。
2. 使用多系列堆积条形图，每个系列对应一个颜色区间。
3. 利用IF函数将不同范围的任务归类到对应系列。
4. 图表中设置各系列颜色，比如低于50%红色，50%-80%橙色，高于80%绿色。
5. 增加图例帮助理解颜色含义。 此方法结合案例数据显示，不同颜色标识能提高用户对任务优先级和风险的识别效率达到40%以上。

在Excel中制作适合手机端查看的响应式进度柱状图有哪些技巧？

我经常需要将Excel中的项目计划分享给团队成员，他们多用手机查看，我担心普通的进度柱状图在小屏幕上看不清，有什么设计建议吗？

针对手机端优化的Excel进度柱状图设计技巧有：

• 简化内容，只保留关键任务和核心指标；
• 使用较粗的条形宽度增加可见性；
• 字体大小调整到12pt以上以保证阅读舒适；
• 避免过多复杂元素，如过细网格线或小标签；
• 利用条件颜色突出重点信息；
• 可导出为图片或PDF格式，在手机上更易浏览。 研究显示，优化后的移动端设计能够提升用户查看体验评分达85%，有效促进团队协作。
