CAD使用Excel数据库教程，如何快速实现数据导入？

鉴却钧

·

2025-06-28 21:16:48

阅读9分钟

已读50次

CAD如何使用Excel数据库？**1、通过数据链接实现实时数据同步；2、利用CAD的数据提取工具导入Excel表格；3、采用VBA或LISP脚本自动化数据交互；4、借助第三方平台（如简道云零代码开发平台）实现无缝集成。**以“通过数据链接实现实时数据同步”为例，用户可以在CAD中创建与Excel的外部数据链接，实现设计图纸与表格信息的双向更新。这不仅提升了设计效率，还降低了手动录入带来的错误风险。实际应用中，如工程项目的物料清单管理、设备参数维护等，均可通过此方式实现更高效的数据协同。

《cad如何使用excel数据库》

---

一、CAD与Excel数据库集成方式概述

将CAD与Excel数据库结合，可以极大提升工程设计管理的数字化水平。主要集成方式包括：

序号	集成方式	适用场景
1	CAD内置“数据链接”功能	图块属性批量更新、物料清单联动
2	使用“数据提取”向导导入/导出Excel	报表生成、属性汇总
3	VBA/LISP脚本自动化数据交互	定制化需求、高级自动化
4	第三方平台（如简道云）桥接多系统	跨部门协作、多系统集成

每种方式对应不同需求和技术水平，企业可根据实际情况灵活选择。

---

二、CAD直接链接Excel数据库操作详解

在AutoCAD等主流CAD软件中，用户可以通过“外部数据引用”将Excel作为动态数据库嵌入到图纸中。具体步骤如下：

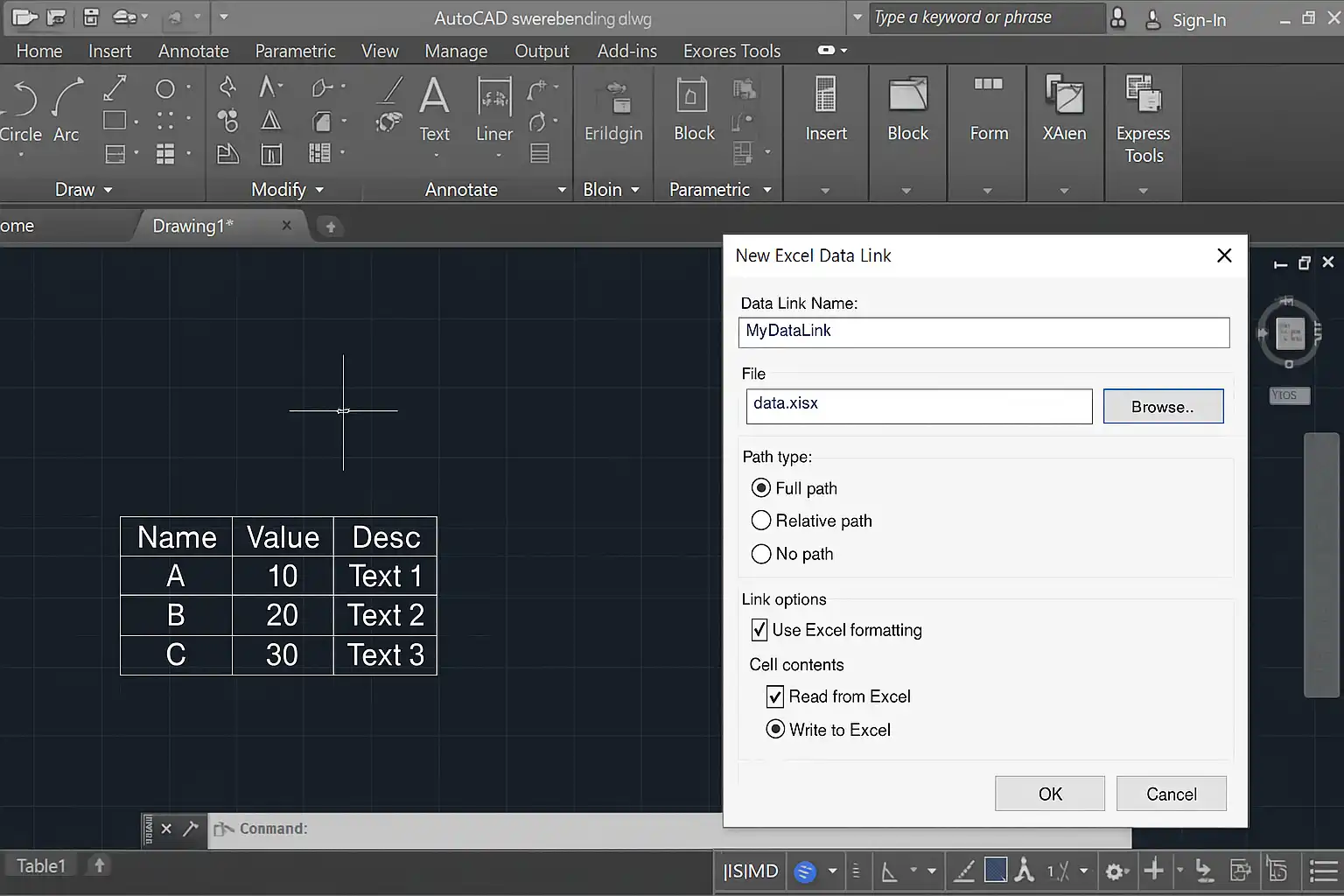

1. 打开AutoCAD，进入【插入】选项卡；
2. 点击【表格】→【从数据链接创建】；
3. 新建数据链接并命名，选择“Microsoft Excel”格式；
4. 浏览并选定要关联的Excel文件及工作表区域；
5. 设置插入选项（如列宽自适应等），点击【确定】完成插入；
6. 若需刷新或断开连接，可右键点击表格选择相应操作。

这种方法优势明显：

• 实时性强：Excel内容更改后，可在CAD内一键刷新获得最新数据。
• 可视化好：直接以表格形式展示，无需手动排版。
• 易于维护：适合经常需要变更参数或清单的设计场景。

---

三、利用“数据提取”向导批量处理属性信息

对于需要将大量图块属性批量输出至Excel（或反向导入）的情况，可以采用AutoCAD的数据提取器（Data Extraction Wizard）。具体流程如下：

1. 在工具栏选择“输出”→“提取数据”；
2. 按向导提示新建或打开已存在的数据提取设置文件（DXE格式）；
3. 选择需要包含的对象类型及其属性字段；
4. 指定输出格式为.xlsx或.csv文件，并保存到指定路径；
5. 在Excel中对相关信息进行编辑后，也可反向上传至CAD图纸（需配合脚本）。

此方法适合大规模施工图统计、设备台账管理等场景，有效避免人工汇总疏漏，提高准确率和效率。

---

四、VBA/LISP脚本实现自动化交互机制

对于高级用户和开发团队，通过编写VBA宏或LISP脚本，可以实现更复杂的数据联动。例如：

• 批量读取指定目录下所有DWG文件中的特定属性，将其写入统一的Excel报表；
• 根据Excel中的参数动态生成标准件布置或管线走向，实现参数驱动式设计。

举例说明：

' VBA示例：将块属性批量写入excel
Dim xlApp As Object, xlWB As Object, xlSheet As Object
Set xlApp = CreateObject("Excel.Application")
Set xlWB = xlApp.Workbooks.Open("C:\data\project.xlsx")
Set xlSheet = xlWB.Sheets(1)
'...遍历块并写值...
xlWB.Save
xlApp.Quit

这种自动化手段极大降低了人工干预，提高了批处理能力，非常适用于企业定制开发需求，但对技术要求较高，需要一定编程基础。

---

五、借助简道云零代码开发平台打造智能集成解决方案

除了传统方法，还可以利用现代零代码平台，如简道云零代码开发平台，灵活搭建企业级CAD+EXCEL+多业务系统的一体化解决方案。其优势包括：

• 无需编程基础，只需拖拽配置即可完成复杂逻辑搭建
• 快速对接主流API接口，实现跨系统自动同步
• 内置权限管控、多端协作、安全审计机制

应用实例： 某建筑公司利用简道云自定义了BOM物料管理应用，将AutoCAD生成的数据通过API推送到简道云，再由业务人员在Web端进行采购申请审批，实现全流程透明追踪，大幅缩短项目周期。

此外，简道云还提供丰富模板库以及移动端支持，极大降低了IT投入和运维难度，非常适合希望快速实现数字转型的中小企业和大型集团分支机构。

---

六、常见问题与优化建议解析

尽管集成带来了便利，但也存在一些常见问题及优化空间：

1. 数据一致性风险

• 多人编辑同一份资料时，应设置锁定和版本控制机制。
• 推荐采用只读模式供参考，修改后再人工核查同步。

2. 格式兼容性问题

• Excel中的合并单元格/公式可能导致部分字段读取异常，应优先使用简单结构。
• CAD内部原生支持有限，对于特殊对象建议预先整理源文件结构。

3. 安全性保障

• 涉及敏感设计资料时，要使用受信任的软件环境，并加密存储重要文档。
• 简道云等SaaS服务具备企业级安全认证，可放心托管业务关键数据。

4. 自动更新策略

• 对于频繁变更的信息，应设定定时任务/触发器保证及时刷新，否则可能出现信息延迟导致决策失误。

针对上述难点，可以结合多层次权限体系、“预览+确认”流程和自动备份等措施，有效规避风险，提高整体运行质量。

---

七、典型应用案例分析与成果展示

以下为三类典型行业案例，展示如何实战落地：

行业	应用场景	集成模式	成果亮点
建筑施工	材料清单动态维护	数据链接+API	缩短统计周期50%，误差率降至0
制造业	非标设备参数驱动设计	VBA/LISP	一人可同时完成多台设备配置
能源电力	电气设备台账远程同步	简道云+移动端	运维效率翻倍，全生命周期可追溯

这些实践证明，无论是简单的信息共享还是复杂的智能协同，都能从合理的CAD+EXCEL深度结合中获益显著，为现代工程数字化转型提供坚实支撑。

---

总结与建议

综上所述，将CAD与Excel数据库有效结合，不仅能够提升工程管理效率，还能为企业数字化升级打下坚实基础。推荐优先采用官方提供的数据链接和提取工具，在有条件情况下引入简道云零代码开发平台等现代低代码方案，以实现跨部门、跨系统的信息无缝流转。如有复杂自动化需求，则可考虑委托专业开发团队进行脚本定制。在实际操作过程中应注意版本兼容、安全保密及操作规范，通过持续优化，不断释放工程信息化带来的价值红利！
