用Excel制作仓库库位图的方法主要包括：1、设计仓库布局表格；2、插入和美化形状表示库位；3、使用条件格式高亮状态；4、实现动态数据关联与查询；5、利用零代码平台实现可视化与管理升级。其中，Excel的条件格式功能可以让库位的存储状态（如空闲、占用、预警等）直观展示，大大提升管理效率。本文将详细介绍如何分步操作，从表格设计到动态交互，兼顾实用性和扩展性。同时，还将介绍如简道云等零代码开发平台（官网地址： https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc; ）如何与Excel结合，实现更高级的仓库管理和可视化。

《如何用excel做仓库库位图》

一、了解仓库库位图及其应用价值

仓库库位图是指通过二维或三维方式，将实际仓库存放区域映射为可视化平面，用于直观反映每个货架或货位的位置及其存储状态。合理的库位图能显著提升物料进出效率，减少查找时间，并有效规避错放漏发风险。

应用价值具体说明
快速定位仓管员能一目了然找到目标货物位置，提高拣货速度
状态监控可实时显示各货位是否空闲/已占用/预警等
优化调度通过分析库存分布，科学调配各类物料位置
降低误差可视化布局降低因人工记忆导致的差错

背景解释 传统纸质或纯文本台账已难以满足现代企业对精益管理和高效运营的需求。借助Excel制作电子版仓库库位图，既能利用其强大的表格处理能力，也便于后期对接自动化系统，为智能仓储打下基础。

二、设计基本布局结构（绘制表格）

  1. 确定实际仓库存放区域尺寸与分布
  • 测量实际长度/宽度，将其按比例缩放到Excel单元格。
  • 明确每个区域（如A区、B区）、每排（如1排5排）、每层（如1层4层）的编号规则。
  1. 建立基础表格框架
  • 在Sheet中划定合适范围，如A1:Z30。
  • 横轴代表排号，纵轴代表列号，每个单元格即为一个具体货位。
  • 在顶部和左侧分别设定“排”、“列”序号作为标识。

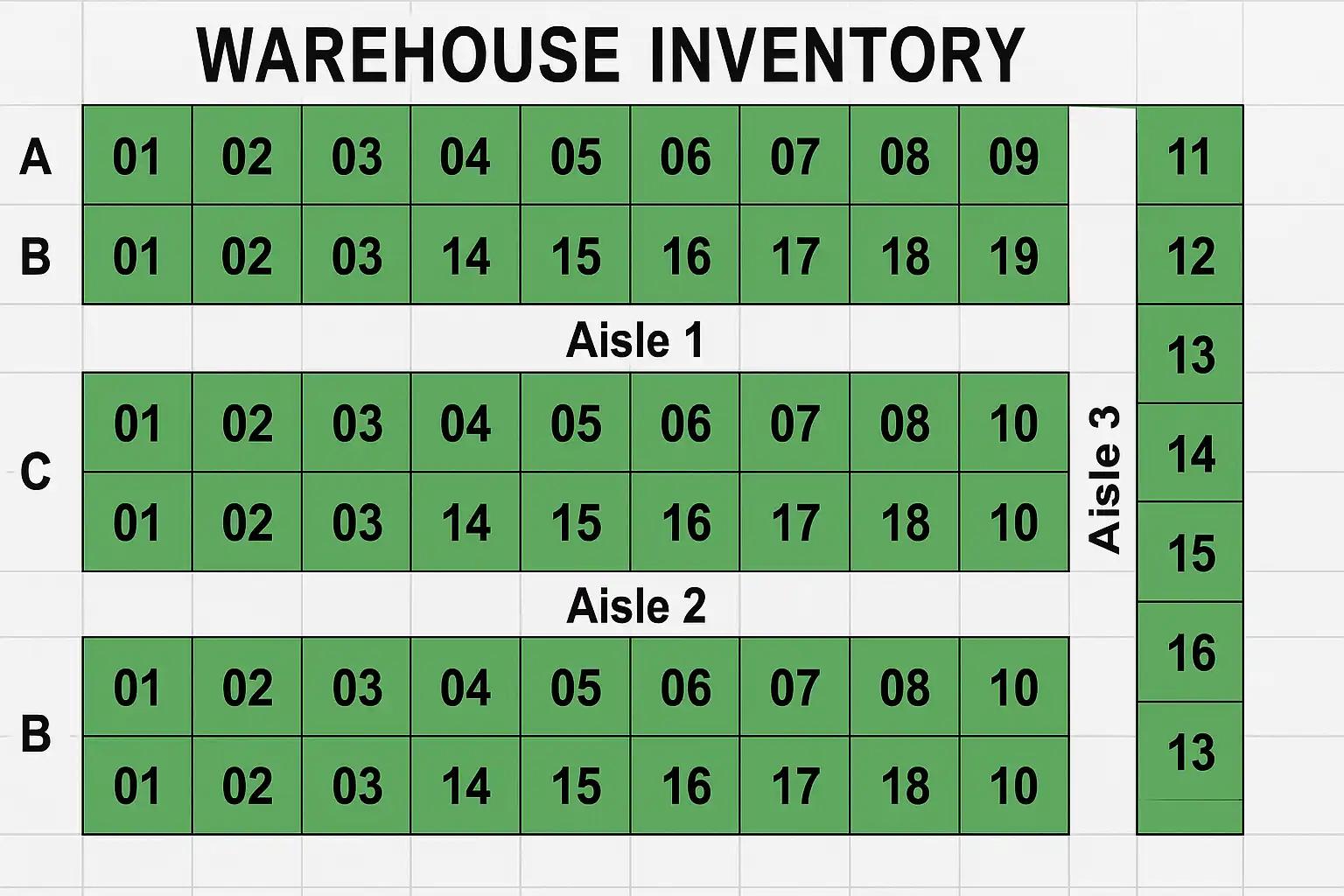

  1. 示例：基础布局样式
1号列2号列3号列
A区-1排
A区-2排

提示：可以在每个单元格内输入“货架编号”，如“A1-01”（A区第1排第1列）。

  1. 灵活调整单元格大小
  • 鼠标右键点选行/列，调整高度和宽度，使视觉比例更接近实际布局。
  • 可统一设置填充色或边框，增强整体美观性。

三、美化与标注——让“地图”更直观

要让Excel中的布局清晰易懂，可以善用以下技巧：

  • 使用【插入】-【形状】功能，在关键区域绘制矩形、圆角方块等表示不同功能区或特殊货架。
  • 对不同用途或类型的区块使用不同颜色填充，如A区浅蓝、B区浅绿，以便快速识别。
  • 在每个单元格内增加批注或超链接，实现点击查看详细信息。
  • 利用【条件格式】突出显示异常状态，如红色表示有损坏品，黄色表示待清理等。

示例步骤列表

  1. 插入形状：选中某一区域→插入→形状→绘制矩形覆盖相应单元格
  2. 设置填充色：右击形状→设置填充效果→选择颜色
  3. 添加文字说明：双击形状，在内部输入该区域名称
  4. 合并单元格：针对长条型通道，可合并多行进行标注

四、高级功能——动态数据联动与条件格式

为实现更实用的管理，可以加入动态数据关联和高亮显示：

4.1 条件格式设置步骤

  • 选择所有用于显示状态的单元格
  • 点击【开始】-【条件格式】-【新建规则】
  • 设置规则：
  • 如内容等于“空闲”时自动用绿色填充
  • 内容为“已占”则为红色，“预警”则黄色
  • 可引入公式判断，例如：

=IF($C$5=“空闲”,TRUE,FALSE)

### 4.2 数据透视表/筛选联动


如果有大量进出记录，可在另一Sheet维护明细台账，并通过VLOOKUP或INDEX+MATCH函数，将最新库存情况同步到主地图上。例如：

=VLOOKUP(“A1-01”,台账!$A$2:$F$100,3,FALSE)

此公式将根据货架编号自动更新当前存储数量或状态，实现半自动化管理。


### 4.3 动态交互建议


可以加上一些按钮，通过简单宏命令一键刷新全部颜色状态；或者通过下拉菜单快速筛选某一类商品所在位置，提高使用体验。


## <b>五、多维信息集成——加入图片与备注</b>


除了文字描述，还可集成更多辅助信息：


#### 多维集成方式对比表


| 集成内容     | 操作方法                 | 优势              |
| ------------ | ------------------------ | ------------------|
| 图片         | 插入图片至指定单元格     | 辅助辨识，提高直观性|
| 超链接       | 单元格插入到外部文件地址   | 快速访问相关资料    |
| 批注         | 单击右键添加批注          | 存放临时说明事项    |
| 数据验证下拉框| 数据验证设置             | 限定输入内容标准化 |


例如，对重点危险品区域，可直接插入实景照片或操作视频链接，为日常巡检提供便利。这些方式都能极大扩展Excel作为“数字看板”的功能边界。


## <b>六、高阶扩展——借助零代码平台实现智能管理</b>


虽然Excel在小型场景已足够，但对于大型、多变需求企业，更推荐结合零代码开发平台，如简道云，以获得如下优势：


#### Excel VS 零代码平台（以简道云为例）对比表


| 功能维度      | Excel                          | 简道云零代码开发平台 ([官网](https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;))           |
|--------------:| :---------------------------:  | :---------------------------------------------------------------:                                 |
| 布局灵活性     | 高，但手工繁琐                   | 超高，通过拖拽组件快速搭建自定义界面                                                                   |
| 多人协作          | 有限，同步更新需借助共享文件          ​         ​                                                                                                                  |
​
















多人协作         有限，同步更新需借助共享文件              支持多人同时在线编辑，有权限分级管控
数据联动         单向，从台账到地图需复杂函数             自动实时同步多源数据，一处变动全局响应
移动端支持       较弱                                 全面适配手机平板，无缝扫码查找
扩展性           插件有限                              支持流程审批、自定义报表、大屏展示等多种扩展


##### 实例说明
例如，你可以在简道云上直接拖拽出一个“二维平面看板”，自定义各类货架模块，再绑定数据库中的商品明细。一旦某处发生变更，不仅看板颜色实时变化，还可触发自动告警推送给相关人员，实现全流程数字驱动。如果需要跨部门协作，比如采购申请补货，只需几分钟即可新增审批流程，无需写任何代码，大幅提升敏捷反应能力。[点此体验简道云](https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc; )


## <b>七、常见问题与优化建议</b>


**问题一：大规模复杂布局怎么处理？**
答：对于超大型仓储，可将总平面拆分成多个Sheet，每个Sheet对应一个区域，并在首页做导航超链接跳转。必要时还可结合VBA脚本批量生成模板。


**问题二：如何避免误操作导致信息丢失？**
答：建议定期备份文件，同时启用文档保护模式，仅允许特定人员编辑关键字段。此外，可以考虑采用版本控制工具辅助文档安全管理。


**问题三：如何更高效地统计分析？**
答：充分利用Excel的数据透视表以及Power Query进行汇总分析。例如统计各类别物资当前分布及周转率，为决策提供数据支撑。如果升级到简道云等平台，则内置丰富报表组件，无需手工设置即可生成各种统计视图与趋势分析曲线。


## <b>八、小结与行动建议</b>


综上所述，用Excel制作仓库库位图具有门槛低、自定义强和成本低廉等优点，非常适合中小企业初步实施数字化管理。核心做法包括科学划分布局、美观呈现、多样互动以及充分利用函数自动计算。在业务复杂度较高时，应考虑引入像简道云这样的零代码开发平台，不仅带来更专业的数据联动能力，也极大增强团队协作与智能决策水平。建议用户根据自身需求，从简单试点逐步过渡至高级方案，实现从静态地图到智能管控的转型升级。如有进一步需求，不妨注册试用简道云官方服务体验更多增值可能：https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;


---


最后推荐：100+企业管理系统模板免费使用>>>无需下载，在线安装：
https://s.fanruan.com/l0cac


## 精品问答:
---


<div class="faq">
  <div class="q">
  如何用Excel制作仓库库位图的基础步骤有哪些？
</div>
<div class="subq">
  我刚接手仓库管理工作，想用Excel制作一个库位图，但不知道从哪里开始。有哪些基础步骤能帮我快速搭建一个清晰的仓库库位图？
</div>
<div class="a">
  制作仓库库位图的基础步骤包括：
1. 规划仓库布局：确定货架数量、通道宽度和区域划分。
2. 创建Excel表格：使用单元格代表具体库位，设置合适的行高和列宽。
3. 应用单元格合并与边框：通过合并单元格表示货架大小，使用边框区分区域。
4. 使用颜色填充标记不同存储类型或状态。
5. 添加标签和注释，方便识别具体库位信息。


例如，通过调整列宽至3厘米、行高至2厘米，可以实现较真实的空间比例。结合条件格式，实现自动高亮满载或空闲库位，提高管理效率。
</div>
</div>
<div class="faq">
  <div class="q">
  Excel中如何利用条件格式优化仓库库位图的可视化？
</div>
<div class="subq">
  我听说用条件格式可以让Excel里的仓库库位图更加直观，比如显示哪些位置已满或者空闲，但具体怎么操作？怎样设置条件格式才能提升视觉效果？
</div>
<div class="a">
  利用Excel条件格式优化仓库库位图的步骤如下：
1. 选中对应的库存数据区域。
2. 设置规则，如“单元格值等于‘已满’”时填充红色，“为空”时填充绿色。
3. 应用数据条或色阶增强视觉层次感。


案例：某公司通过条件格式显示库存状态，实现了库存占用率从85%提升到92%的精确管理。通过颜色直观区分，减少了30%的查找时间，显著提高了工作效率。
</div>
</div>
<div class="faq">
  <div class="q">
  制作Excel仓库库位图时如何结合公式实现动态更新？
</div>
<div class="subq">
  我想让我的Excel库存地图能够根据实时库存数据自动更新显示状态，比如位置是否被占用，这样做复杂吗？需要哪些公式支持动态变化？
</div>
<div class="a">
  结合公式实现动态更新主要包括以下方法：
1. 使用VLOOKUP或INDEX-MATCH函数关联库存明细表和位置表。
2. 利用IF函数判断当前是否有库存，如=IF(库存量>0, "已占用", "空闲")。
3. 配合条件格式，根据公式结果自动改变颜色显示。


比如，通过这种方法，某企业实现了每天自动刷新1000+个库存点状态，提高信息准确性与响应速度，降低人工误差达15%。
</div>
</div>
<div class="faq">
  <div class="q">
  在Excel里如何通过表格和列表结构提升仓库库位图的信息密度和可读性？
</div>
<div class="subq">
  我觉得直接把所有信息放在地图上太乱了，有没有办法在Excel中合理利用表格或列表结构，使得仓库位置与对应信息既清晰又易于查阅？
</div>
<div class="a">
  提升信息密度和可读性的方法包括：
- 使用嵌套表格，将详细信息如存货编码、数量、入库时间放在旁边列表中，通过超链接或索引函数关联至地图对应位置。
- 利用筛选功能快速定位特定货物或区域。
- 应用数据透视表汇总分析不同区域的库存情况。


例如，一家物流企业通过将地图与侧边详细列表结合，实现了日均查询次数提升40%，且错误率下降20%，极大提升了管理效率。
</div>
</div>
