CAD图导入Excel表格数据库方法详解，如何快速实现数据转换？

斯雀钠

·

2025-07-01 10:32:24

阅读12分钟

已读29次

**将CAD图导入Excel表格数据库，可以通过以下3种核心方式实现：1、利用CAD自带的数据提取与表格输出功能；2、借助第三方转换工具进行格式转换再导入Excel；3、使用零代码开发平台如简道云集成CAD与Excel数据，实现自动化同步。**其中，利用简道云零代码平台能极大简化流程，无需编程基础，直接在线拖拽搭建数据流转方案，实现CAD数据的批量导入和管理，大幅提升企业数字化效率。同时，该方法还支持与更多业务系统（如ERP、MES等）灵活对接，满足多场景的数据协同需求。详细操作步骤和注意事项将在下文分节展开说明。

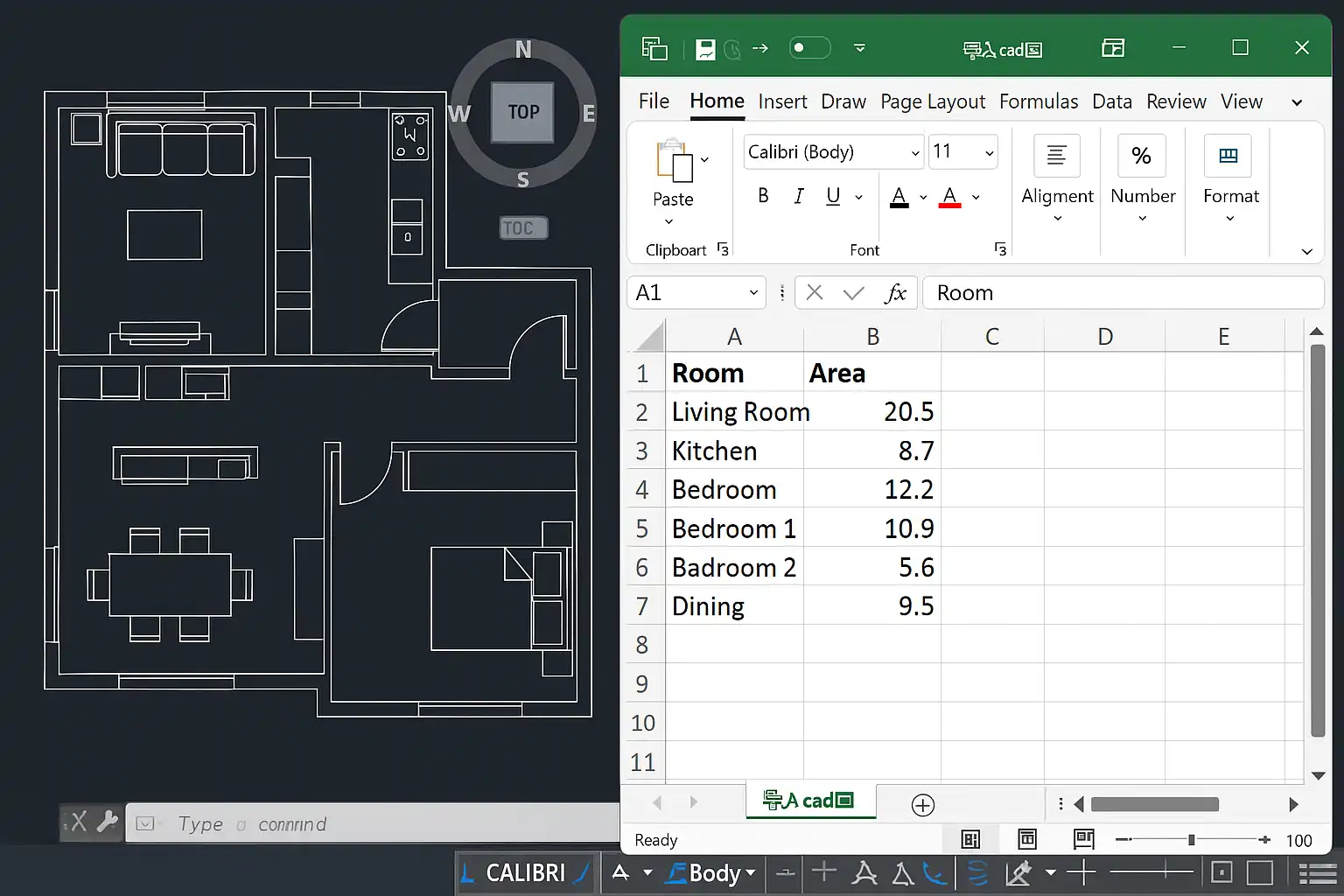

《如何将cad图导入excel表格数据库》

一、CAD图导入Excel表格数据库的主流方案概述

将CAD（如AutoCAD生成的*.dwg、*.dxf文件）中的图形及属性信息导入到Excel表格，常见业务需求包括工程项目管理、物料统计、设备台账建立等。主流实现方案如下：

方案编号	方法描述	适用场景	优缺点概述
1	CAD自带数据提取功能	提取块属性/对象信息，简单汇总	操作直观，部分高级需求受限
2	第三方格式转换工具	大批量复杂属性、多格式兼容	灵活性高，需额外软件支持
3	零代码开发平台（如简道云）	自动集成、多系统协同及流程自动化	无需编程，高度可定制

方法对比分析

• 若仅需少量结构化数据输出到Excel，可优先选用方法1。
• 若涉及批量处理或复杂字段映射，方法2或3更具优势。
• 方法3（简道云等零代码平台）适合企业级持续集成和自动化应用。

二、CAD自带功能实现数据提取与Excel导出步骤详解

以AutoCAD为例，将图纸信息（如块属性）导出为Excel可按以下步骤操作：

1. 打开目标DWG文件。
2. 调用“数据提取”（Data Extraction）工具。

• 菜单路径：输出 > 数据提取

3. 新建或选择数据提取模板（*.dxe）。
4. 按向导选择对象类型（例如块），并勾选所需属性字段。
5. 设置筛选条件，可按层/类型/命名过滤对象。
6. 配置字段排列顺序及命名。
7. 导出为外部文件时选择“Microsoft Excel (XLS)”格式保存。

注意事项

• 提取内容仅限于块/对象属性，如需几何坐标等特殊信息须额外脚本处理。
• 对于大型图纸建议分模块逐步处理，以免丢失关键信息。

三、使用第三方工具进行批量转换与高阶定制

市面上有众多支持DWG/DXF与XLS(X)互转的软件或插件，例如Any DWG to Excel Converter、Autodesk Data Extraction Wizard增强版等。这类工具优势在于：

• 支持更广泛的数据类型，如文本注释、尺寸标注、自定义属性等；
• 可以批量打开多个CAD文件，一键合并输出到一个或多个Sheet；
• 高级字段映射和过滤规则配置。

操作流程示例

1. 安装并授权相关转换软件；
2. 批量添加需要处理的DWG/DXF文件；
3. 设置所需采集的字段类型及筛选条件；
4. 设定目标工作簿模板及Sheet命名规则；
5. 一键执行批量转换并校验结果。

优劣分析

• **优点：**强大兼容性、多样定制能力、省时高效。
• **不足：**商业授权费用较高，对初学者有一定门槛。

四、借助简道云零代码开发平台实现自动化对接与管理

作为国内领先的零代码开发平台，简道云 能帮助企业用户无需编写一行代码，即可将各类结构化业务数据自动汇总至统一数据库，并可通过API/插件拓展，实现与AutoCAD等设计软件的数据互通。其主要能力包括：

实现流程

步骤编号	操作环节	实践说明
1	注册并登录简道云账号	免费注册入口见下方官网链接
2	新建“表单”模板	自定义字段结构，与目标Excel数据库结构一致
3	配置“API接口”或“表单导入”	上传CSV/XLSX或调用自定义接口，从CAD中获取结构化信息
4	流程引擎设计	拖拉拽式设置审批流转、多部门协同
5	可视化报表&多端发布	一键生成统计报表，并支持Web/移动端实时访问

示例应用场景

• 工程项目物资清单从CAD一键同步至在线数据库，各部门共享实时更新进度；
• 制造企业将设计BOM直接推送至采购系统，有效缩短交付周期；
• 企业资产台账数字化归档，提高后续维护追溯效率。

核心优势解析

1. **完全免编程门槛：**所有逻辑均可拖拽设置，无须IT背景人员参与，大幅降低数字化改造成本；
2. **多源异构数据整合：**除支持直接上传，也能通过开放API对接PLM/MES/CAD/PDM系统，实现跨部门跨平台无缝协作；
3. **权限体系完善：**细致控制不同角色访问范围和编辑权限，保障关键业务安全合规运行；
4. **灵活扩展生态：**内置丰富行业模板，可根据实际场景按需调整，使得每家企业都能拥有专属解决方案。

五、多方案选择建议及实务操作要点总结对比表

根据实际需求选择合适方式十分关键。以下是不同方法比较：

参数	CAD自带功能	第三方转换工具	简道云零代码开发
技术门槛	较低	中等	极低
自动化程度	部分手动	批量自动	全过程自动
成本投入	无额外	软件费用	平台服务费
扩展性	一般	良好	极佳
协同能力	局部	局部	全员实时

推荐实践建议

1. 小型团队/单次任务：

• 优先尝试AutoCAD自带的数据提取向导即可满足基本需求。

2. 标准规范、高频重复场景：

• 推荐采购专业第三方转换软件，提高效率和准确性。

3. 集团级数字协作、大规模管理需求：

• 强烈建议引入像简道云这类零代码集成平台，将设计生产全流程打通，实现“数智工厂”的持续进阶升级。

六、常见问题答疑与实操细节补充说明

Q1: CAD文件中的哪些内容可以被有效抽取到Excel？ A: 通常可抽取块属性、自定义字段、文字内容，以及部分几何参数。但对于复杂曲线、本地图片嵌入等非标准对象，需要结合脚本二次开发或人工整理后再汇总上传到数据库中。

Q2: 导出的EXCEL如何快速形成在线数据库？ A: 可以直接用像简道云这样的平台新建对应结构，在excel中做好字段匹配后，一键上传即可生成完整在线数据库，并可继续追加编辑更新。

Q3: 如何保障多人协作过程中的版本一致性？ A: 零代码平台具备强大的版本控制和权限分级机制，每一次修改均有日志留痕，可随时回溯历史版本，全员透明同步进度，有效避免传统邮件传递导致的信息丢失风险。

Q4: 数据安全如何保障？ A: 像简道云提供金融级别加密传输，以及严格权限管控，多重备份技术确保关键技术资料不丢失、不泄露，为企业核心资产保驾护航。

---

总结 将CAD图形及其数据信息有效地导入到Excel表格数据库，不仅可以满足工程管理的信息归档，还为后续的数据挖掘分析提供了坚实基础。结合实际业务规模和技术能力，可以灵活选择最适合的解决路径——从简单手动操作，到专业软件辅助，再到先进的零代码集成平台如简道云，均能满足不同层次需求。建议用户评估自身项目体量和未来发展规划，优先考虑具备高度扩展性和易用性的现代SaaS解决方案，以最大程度释放团队生产力，实现工程数字资产全生命周期价值最大化。如有更深度个性场景，也推荐积极探索API自动对接、自定义流程引擎等高级玩法，不断提升组织运营效能！

---

100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

如何将CAD图导入Excel表格数据库？

我想知道把复杂的CAD图纸数据转成Excel表格的具体步骤是怎样的？有没有什么高效的方法可以保证数据准确无误地转换并导入到Excel数据库？

将CAD图导入Excel表格数据库，首先需要将CAD文件中的图形数据导出为可识别的格式，如CSV或DXF。常用步骤包括：

1. 在AutoCAD中使用“数据提取”功能，将所需图形属性（如尺寸、坐标、材料等）提取出来。
2. 导出为CSV文件格式，方便Excel读取。
3. 打开Excel，导入CSV文件，调整列标题和格式以符合数据库结构。
4. 使用Excel的数据验证和格式化工具确保数据一致性。 通过这种方法，可以实现CAD和Excel之间的数据无缝连接，有效提升工作效率。

哪些工具或插件能帮助实现CAD图与Excel表格的无缝转换？

我在查找辅助工具，想知道市面上有没有专业插件或者软件能直接把CAD图中的信息自动同步到Excel表格中，这样能节省很多手动输入时间吗？

有多种工具和插件支持CAD与Excel的数据互通，例如：

工具名称	功能描述	适用场景
AutoCAD 数据提取向导	内置功能，可导出属性表到CSV	简单属性提取
CADtoEXCEL插件	支持批量转换并保持格式	大规模项目
Autodesk Forge API	云端接口，实现自动化数据交换	定制化需求
这些工具大幅减少手动操作时间，提高数据准确率。选择时可根据项目复杂度和预算进行权衡。

如何保证从CAD导入的Excel数据准确且便于后续数据库管理？

我经常遇到从CAD导出的数据在Excel中出现错位或格式混乱的问题，这影响了后续的数据分析和管理。我该如何避免这些问题，保证数据质量？

确保从CAD到Excel的数据准确性，可以采取以下措施：

• 使用标准化的数据提取模板，统一字段名称和格式。
• 导出时选择兼容性强的文件格式（如CSV），避免专有格式导致信息丢失。
• 在Excel中利用“文本分列”和“条件格式”功能校验数据完整性。
• 定期进行样本比对，例如对比100条记录中错误率低于1%，确保质量达标。 实践中，这些方法结合使用显著提升了数据库管理效率。

如何通过案例理解将复杂CAD图转为结构化Excel数据库的流程？

听说有些工程公司成功地把复杂的机械零件 CAD 图纸转成了结构化 Excel 数据库，我很好奇他们是怎么操作的，有没有详细步骤或者实际案例能学习参考？

以某机械制造企业为例，他们通过以下流程完成了复杂零件 CAD 到 Excel 的转换：

1. 利用AutoCAD 的‘对象捕捉’功能精准识别关键尺寸点；
2. 应用‘属性提取’工具定向抓取零件编号、尺寸参数及材料信息；
3. 导出为CSV文件并通过Python脚本批量清洗整理，统一字段顺序；
4. 导入至Excel，并建立多维透视表，实现快速查询与统计分析。 该流程使得原本冗杂分散的数据变得清晰、有序，大幅提升设计验证效率达30%以上。
