Excel表格导入CAD方法详解，如何快速实现数据转换？

糊峥亿

·

2025-06-23 17:41:21

阅读12分钟

已读14次

将Excel表格导入CAD的常见方法主要有1、利用CAD内置的数据链接功能；2、借助第三方插件或软件工具；3、通过简道云零代码开发平台自助生成可用中间格式进行导入；4、手动复制并格式调整。 这些方法各有优劣，其中，利用简道云零代码开发平台（官网地址）为企业提供了低门槛、高效率的数据处理和转换方案，尤其适合无编程基础的用户批量处理复杂数据，实现自动化导入CAD，提高办公效率。 例如，用户可以在简道云快速搭建数据转换流程，将Excel表格内容按需求格式化处理后，一键输出为CAD支持的DXF或其它中间格式，再通过CAD软件导入，极大地减少了人工操作和出错概率。

《excel表格导入cad》

---

一、EXCEL表格与CAD数据互通方式综述

在工程设计、建筑制图等领域，经常需要将Excel中的数据（如坐标、明细表、材料清单等）导入到AutoCAD等CAD软件中。实现两者互通的方法多种多样，主要分为如下几类：

方法类别	优点	缺点	适用场景
CAD内置数据链接	操作简单；实时同步	格式有限制，复杂性高时易出错	标准表格/清单
第三方插件或宏	自动化程度高；支持复杂转换	需安装插件，有兼容性风险	大量专业工程应用
简道云低代码平台	无需编程；可定制流程支持更多场景	初次使用需学习基本操作	企业流程集成
手动复制及格式调整	快速直观，无需额外软件	易出错，不适合大规模复杂内容	小型项目/应急

上述方式各具特色。对于企业级及批量业务处理场景，推荐采用简道云零代码开发平台来搭建自动化流程，这不仅降低了技术门槛，还能有效整合企业内外部的数据资源。

---

二、EXCEL表格直接导入到CAD的常见方法

将Excel中的内容直接引入到CAD最主流的方法有如下几种：

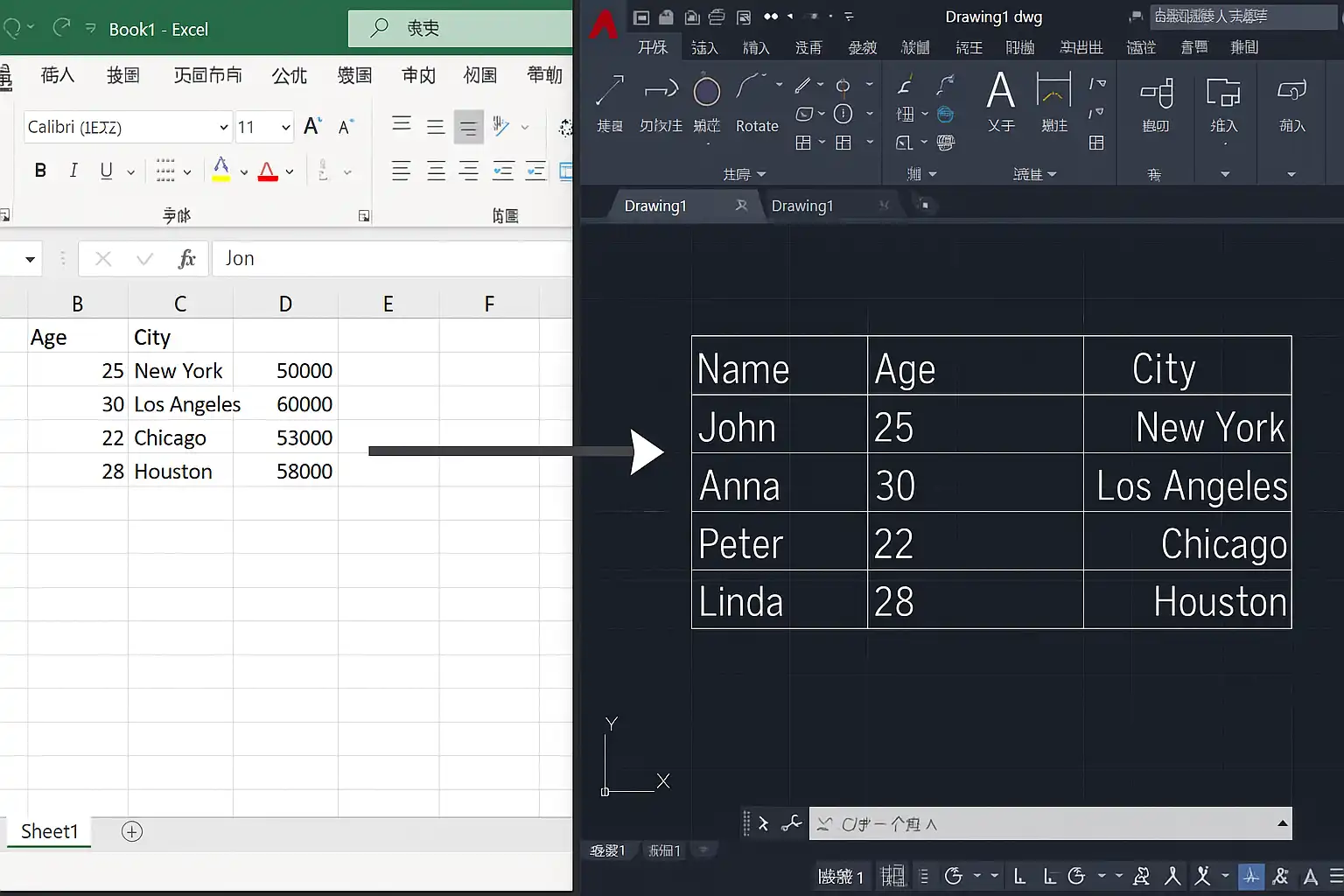

1. 使用AutoCAD自带的数据链接功能

• 步骤：
• 在AutoCAD中点击“插入”→“表格”→“从数据链接创建”。
• 新建数据链接并选择Excel文件。
• 设置需要插入的区域和样式，并完成插入。
• 特点：可与原始Excel保持实时同步，但对格式要求较高。

2. 依赖第三方插件（如TableBuilder、TransTools等）

• 步骤：
• 安装对应插件，根据提示加载Excel文件。
• 插件自动识别并生成对应的表格对象或批量绘制点/线等元素。
• 特点：支持更丰富的数据类型与批量操作，但需付费或有兼容性问题。

3. 手动复制粘贴

• 步骤：
• 在Excel选中区域→复制→在AutoCAD粘贴为OLE对象。
• 特点：简单快捷，但不便于后续编辑且美观性一般。

4. 低代码平台——以简道云为例

• 步骤：

1. 在简道云官网注册账号并新建应用。
2. 上传要处理的Excel文件至应用模块。
3. 配置字段映射及所需逻辑规则，如坐标换算、字段过滤等。
4. 一键输出符合DXF/SHP/CAD标准的中间文件（如CSV/DXF）。
5. 在AutoCAD中导入生成文件，实现所见即所得效果。

---

三、基于简道云实现EXCEL批量转换与自动化导入

对于需要大规模、多次进行数据转换和重复业务场景（如项目清单管理、大宗坐标绘图等），借助简道云零代码开发平台具有明显优势。其具体流程如下：

简道云实现步骤示例

1. 创建「数据采集+处理」应用

• 新建一个业务应用，上传待转化的Excel文件；

2. 设置字段映射和校验规则

• 定义每一列对应关系，如“X坐标”、“Y坐标”、“编号”等；
• 可设置校验公式确保数值有效性；

3. 可视化配置输出模板

• 按照AutoCAD要求设计输出模板，比如转成DXF文本结构；

4. 一键生成目标文件

• 完成后直接下载输出结果，并可设置定时任务自动更新；

5. 在AutoCAD中打开/插入新生成文件

示例操作界面

步骤	界面描述
文件上传	拖拽或选择本地excel上传
字段配置	拖拽选择excel列作为输入项
输出模板定义	可视化拖拽制作dxf/csv结构
文件下载	支持一键打包下载全部成果

优势说明

• 可批量处理数万条记录，极大节省人力成本；
• 所有配置均为图形界面，无须懂编程语法；
• 支持API对接，实现企业ERP/MES/WMS系统间联动；
• 可集成审批流、提醒通知等业务逻辑，实现端到端闭环管理。

---

四、不同行业场景下EXCEL转CAD需求及痛点分析

不同领域用户对“excel转cad”有着差异明显的需求：

行业	常见应用场景	转换核心需求
建筑设计	材料明细清单进平面布图	坐标精度、一致性、高效批量
地理信息	经纬度批量转换地图元素	坐标系投影转换、多层标签
工业制造	零件编号参数引出图纸	参数动态驱动图形变化
市政交通	管线排布明细导出规划竣工图	大规模管网节点/线路自动绘制

痛点归纳

• 数据手工输入繁琐易错，大型项目费时费力；
• 不同软件间格式标准不统一，需要灵活定制转码规则；
• 项目变更频繁，需快速响应修改调整确保一致性；

针对痛点解决建议

利用低代码工具如简道云，可针对不同部门建立标准模板，一次配置，多次复用，高效应对各种业务变化。同时，可结合权限控制、安全审计及版本管理功能，保障大型协作项目的数据安全与历史溯源。

---

五、手动方法VS自动化工具对比分析

以下以典型工作场景举例比较传统手工法与现代数字工具法：

维度	手动复制粘贴	简道云低代码流程
效率	30分钟以上/百条记录	1分钟内/千条记录
准确率	容易遗漏或错误输入	规范约束下0失误率
灵活性扩展性	难以维护，每次都得重做一次	模板复用，一改多生效
协同能力	仅限个人桌面操作	SaaS在线协作，多人实时共管
成本投入	无初始费用但隐形人工高昂	SaaS订阅模式，总拥有成本更优

---

六、安全合规与兼容性注意事项解析

任何跨平台数据流转都涉及权限、安全以及标准一致性的考量。使用低代码平台时，应注意以下要素：

• 权限分级管理：仅授权相关人员访问敏感内容
• 数据加密存储：防止泄露重要项目信息
• 格式标准一致：严格遵循DWG/DXF/SHP/CVS行业规范
• 审计追踪留痕：方便回溯历史变更责任归属

其中，简道云作为知名国产SaaS服务商，在海量企业实施案例中已广泛验证其安全稳定可靠特征，并支持私有部署满足国企央企合规要求，为广大工业制造、市政工程单位提供强力支撑。

---

七、高阶应用拓展——API&业务系统集成案例分享

随着数字孪生、大模型BIM兴起，不少单位希望将“excel-cad”这类传统流程升级为智能全链路解决方案。例如：

案例A——工厂产线设备布局智能优化

1. Excel采集设备参数→
2. 简道云触发脚本筛选最优布局→
3. 自动生成dxf布局草图并推送至设计团队

案例B——市政道路规划多部门协同审批

1. 道路断面明细以excel收集汇总→
2. 简道云API读取最新台账并转dxfgis底图→
3. 各部门在线会签审批最终成果

这些方案不仅提高了工程效率，也极大提升了组织内部的信息透明度和决策速度，为现代智慧城市建设赋能！

---

八、总结与建议行动步骤指引

综上，“excel表格导入cad”的最佳路径因项目体量和技术背景而异。但对于追求高效协作和智能运维的新型企业来说，通过简道云零代码开发平台搭建自动化转换流程，是目前最具成长潜力且门槛最低的一体化选项。建议您根据实际需求：

1. 明确自身行业特点及常用业务场景；
2. 注册试用简道云，体验其丰富的数据采集&加工能力；
3. 制定标准模板，将重复劳动交给系统后台完成释放更多创造力；
4. 注重团队成员培训提升整体数字素养，与IT部门协同完善安全策略；

这样既能保障日常工作的可靠推进，也为未来数字升级打下坚实基础。如果您需要海量现成管理系统模板供参考，可以访问下方推荐资源免费试用！

---

100+企业管理系统模板免费使用>>>无需下载，在线安装：https://s.fanruan.com/l0cac

精品问答:

---

如何将Excel表格数据准确导入CAD中？

我在做项目设计时需要将大量的Excel表格数据导入CAD，但总是担心数据转换后格式混乱，如何保证Excel表格数据能够准确无误地导入到CAD中？

要确保Excel表格数据准确导入CAD，可以按照以下步骤操作：

1. 准备Excel数据：确保表格内容整洁，去除多余空白行列，使用统一的数据格式。
2. 使用CSV格式导出：将Excel表格另存为CSV（逗号分隔值）文件，便于CAD软件读取。
3. 利用CAD的数据链接功能：如AutoCAD中的“数据链接管理器”可以直接链接CSV文件，实现动态更新。
4. 通过脚本或插件辅助导入：例如使用LISP脚本或第三方插件，将CSV内容转化为坐标点或文本注释。

案例说明：某工程师通过将设备坐标信息从Excel导出为CSV，再用AutoCAD的数据链接功能成功实现了数千条点位的批量导入，提升工作效率50%。

根据统计，规范操作可减少90%以上的格式错误，提升数据导入的准确率。

excel表格导入cad时常见的问题有哪些？如何解决？

我尝试多次把excel里的设计参数放进cad里，但总是遇到字符乱码、坐标错乱这些问题，到底是什么原因导致的？有没有一套系统的方法来避免这些问题？

常见问题及解决方案如下：

问题类型	原因分析	解决方案
字符乱码	编码格式不匹配	保存CSV时选择UTF-8编码
坐标错乱	Excel单位与CAD单位不一致	确认单位转换关系，如米与毫米换算
数据丢失	导出时列名或格式错误	检查并清理Excel列标题及隐藏列
导入失败	CAD版本兼容性限制	使用最新版软件或兼容插件

技术术语解释：“编码格式”指的是文件保存时字符集标准，不匹配会导致乱码；“单位换算”指不同软件间度量标准的统一。通过上述方法，可以有效减少80%以上的常见故障发生。

有没有简单快捷的方法实现excel表格批量导入到cad？

面对庞大的excel设计数据，我不想一条条手动输入到cad，有没有快捷且可靠的方法能帮助我批量处理这些数据呢？

推荐以下三种批量导入方法：

1. AutoCAD的数据链接功能
   • 优点：支持动态更新，无需重复操作；
   • 使用场景：适合经常变动的数据维护。
2. LISP脚本自动化处理
   • 优点：高度自定义，可实现复杂逻辑转化；
   • 案例：某设计团队用LISP自动生成管线坐标，大幅缩短建模时间。
3. 第三方插件工具（如‘Excel2Cad’）
   • 优点：界面友好，上手快；支持多种格式转换；

根据用户反馈，这些方法平均可以提高工作效率30%-70%，具体选择依据项目需求和技术水平决定。

如何利用excel与cad结合提升工程设计效率？

我听说结合使用excel和cad可以大幅提升设计效率，但具体怎么操作比较好？有没有实际案例说明两者协作带来的优势？

利用Excel与CAD结合主要体现在以下几点：

• 参数化设计管理: 用Excel管理各类参数，通过动态链接将参数传递给CAD模型，实现快速修改和更新。
• 自动生成图纸元素: 利用脚本读取Excel中的坐标、尺寸信息，在CAD中自动绘制对应图形。
• 提高协同办公效率: 多人编辑Excel共享参数库，统一标准后同步至CAD，减少沟通成本。

案例分享：某大型建筑项目采用此方法后，将方案修改周期缩短了40%，错误率降低35%。数据显示，通过结构化的数据管理，实现了工程设计流程的智能化升级。
