CAD插入Excel技巧详解，如何快速实现数据导入？

故华雍

·

2025-06-23 17:41:55

阅读9分钟

已读46次

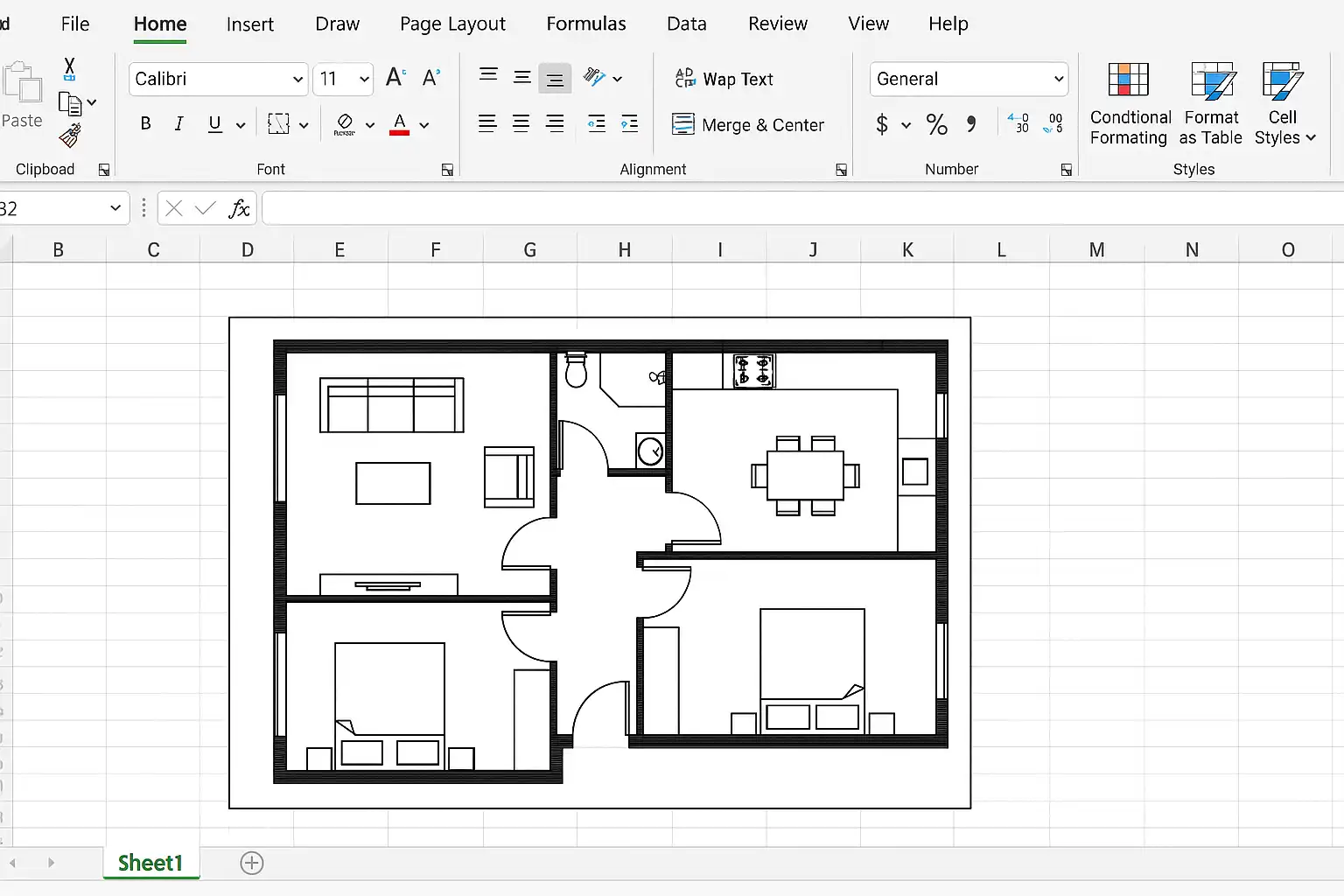

1、要将CAD图纸插入Excel表格，常用方法包括利用对象插入功能、截图粘贴、导出图片再插入等；2、借助简道云零代码开发平台，可以实现更智能的图文数据集成和自动化管理。3、不同方法适合不同场景，需根据实际需求选择。 以对象插入为例，用户可在Excel中选择“插入”→“对象”，再选“AutoCAD 图形”，即可将dwg文件直接嵌入表格，方便随时浏览和编辑。此外，通过简道云（官网地址：https://s.fanruan.com/prtb3;），用户还能实现企业级数据与图纸的无缝整合，提高协作效率和信息管理智能化水平。

《cad插入excel》

一、CAD文件插入Excel的主流方法概览

将CAD（如dwg格式）图纸插入到Excel表格中，是工程设计、项目管理及数据分析常见需求。以下为主流操作方式：

方法	操作步骤简述	适用场景
对象直接插入	“插入”-“对象”-选择“AutoCAD 图形”/相关格式	保持可编辑性与原始比例
图片导出后粘贴	CAD导出JPG/PNG/BMP-“插入”-“图片”	仅展示效果，不需编辑
屏幕截图粘贴	用截图工具截取区域-粘贴至Excel	快速临时展示
拖拽文件附件	直接拖DWG文件到单元格-生成附件图标	文件归档与分发
简道云集成插件	在简道云平台调用API或上传控件	数据及文档自动化集成

详细剖析：对象直接插入法

1. 打开目标Excel表格。
2. 点击菜单栏中的“插入”，选择“对象”。
3. 在弹出的窗口中切换至“由文件创建”，浏览选中目标dwg或dxf文件。
4. 可勾选“显示为图标”以节省空间，也可不勾选以预览内容。
5. 插入后，可双击打开并编辑源CAD内容。

该方式优势在于：

• 保留了原始CAD文件所有属性和比例；
• 支持在Excel内直接预览与编辑（需装有AutoCAD）；
• 文档归档便捷，便于项目组协同查阅。

二、多种方法对比分析及适用建议

不同方法各有优劣，应结合实际办公需求合理选用：

方法	优点	缺点
对象直接插入	保持可编辑性，操作官方，兼容性强	文件体积增大，需软件支持
图片导出后粘贴	不依赖外部软件，兼容性广	无法二次编辑，仅供查看
屏幕截图粘贴	快捷方便，无需转换	清晰度有限，不专业
拖拽附件	文件归档直观	查阅不便，无预览
简道云集成	自动化高效，可扩展多端协同	需平台支持，有一定学习成本

举例说明：对于需要频繁修改和校对设计细节的工程师团队，“对象直接插入”是理想之选；而仅用于汇报展示的场合，则推荐先转图片再嵌入。

三、利用简道云实现智能化数据与文档管理

简道云零代码开发平台（官网地址），致力于让非技术人员也能快速搭建自动化办公系统。在CAD与Excel联动场景下，它能带来哪些提升？

1. 自动收集与归档图纸

• 用户上传DWG/DXF等设计文档到简道云应用模块；
• 配合字段表单，可绑定项目信息，实现一键检索与权限分配；
• 系统支持多格式预览，无须本地安装专业软件。

2. 数据驱动型文档生成

• 利用拖拽式流程设计，将工程参数/进度同步输出至自定义报表或模板；
• 支持批量导出PDF/Word/Excel，提高报告制作效率。

3. 跨部门协作与审批

• 内置协作流程引擎，实现设计变更审批流转通知；
• CAD文档变更历史可追溯，有效防止版本混乱。

4. API开放对接

• 可通过API将第三方BIM/CAD系统生成的数据自动写回简道云，实现全业务链条的信息一致性；

5. 移动端随时访问

• 支持手机平板在线查看模型和相关数据，无缝连接现场采集到后台处理。

应用实例：某建筑企业采用简道云搭建项目资料库，每个工程节点关联上传的图纸，并通过流程设置动态提醒审核人，大幅缩短了资料流转周期，同时确保了信息安全管控。

四、操作注意事项及常见问题解答

在实际操作过程中，需要注意如下细节：

• Excel内嵌CAD对象时，请确保已安装对应AutoCAD版本，否则可能无法正常显示或编辑。
• 大尺寸DWG文件建议先优化精度或按区块拆分，以免导致Office卡顿。
• 若仅需查看效果，应优先使用图片格式嵌入，以减轻文档体积负担。
• 使用第三方工具转换格式时，要验证输出内容是否有丢失或变形。
• 简道云等零代码平台虽易上手，但企业首次部署建议由IT管理员进行初步配置，以保障权限安全和流程规范。

常见问题Q&A：

1. Q：为何我的Excel看不到已嵌入的DWG内容？ A：很可能本机未安装AutoCAD Viewer组件，请补装相应插件或转为图片格式嵌入。

2. Q：如何批量将多张图纸整理进一个表格？ A：推荐使用简道云批量上传功能，并配套字段标签分类，实现一站式管理和检索。

3. Q：项目组成员如何同时查阅并评论一份工地平面图？ A：可将文档上传至简道云共享空间，全员根据权限实时批注，提高沟通效率。

五、未来趋势及最佳实践建议

随着工程数字化升级，对数据流通、安全合规以及协同效率提出了更高要求。以下为趋势分析和实操建议：

1. 趋势展望

• 零代码平台（如简道云）正成为企业IT建设新动力，大幅降低开发门槛，提高响应速度；
• CAD/BIM等复杂技术逐步走向Web端开放，与ERP/OA等系统深度融合成为主流；
• 强调移动办公和远程协作，满足多地同步办公的新需求；

2. 最佳实践建议

列表明细：

• 明确需求目标（如仅展示还是深度集成？）
• 合理规划权限分级，加强敏感信息防护
• 定期备份重要设计资料
• 深挖自动化潜力，如利用触发器实现定期推送最新技术资料
• 持续关注新兴工具，例如AI驱动的数据识别与辅助制表

总结来看，从传统手工粘贴，到借助零代码平台实现全流程数字化，每一步都需要结合实际工作特点灵活运用，不断优化信息流通路径。

---

总结 无论是通过传统的Excel内置功能还是依托强大的零代码开发平台——如简道云——都可以高效完成CAD图纸向Excel的数据迁移与智能管理。在操作前明确自身需求，并据此选择最适方案，将极大提升工作质量和团队协作水平。推荐优先体验基于在线平台的一体化解决方案，以获取更多自动化拓展能力。

进一步探索请试用：【100+企业管理系统模板免费使用>>>无需下载，在线安装】 https://s.fanruan.com/l0cac

精品问答:

---

CAD插入Excel表格的方法有哪些？

我在使用CAD绘图时，想要直接插入Excel表格，但不清楚具体有哪些方法可以实现。有没有简单高效的方式能让我将Excel数据准确导入到CAD中？

在CAD中插入Excel表格，常用的方法包括：

1. 复制粘贴法：直接复制Excel中的表格，然后粘贴到CAD中，适合简单表格。
2. OLE对象嵌入：通过“插入” -> “对象” -> 选择“Microsoft Excel 工作表”，实现动态链接和编辑。
3. 使用数据链接功能：通过‘数据链接管理器’创建与Excel文件的实时链接，实现数据同步更新。

其中，OLE对象嵌入支持保留Excel格式和公式，适合需要频繁更新的项目；而复制粘贴法则更快速但不支持自动更新。根据项目需求选择合适方法，提高工作效率。

如何保证插入的Excel表格在CAD中的显示效果清晰且规范？

我发现把Excel表格插入到CAD后，有时候字体模糊或者格式混乱，这让我很困扰。怎样操作才能保证插入的Excel内容在CAD里既清晰又排版正确？

为保证Excel表格在CAD中的显示效果，建议采取以下措施：

方法	描述	优势
使用OLE对象嵌入	保持原始格式和字体，可编辑	字体清晰、格式完整
设置合适的DPI	调整显示分辨率避免模糊	提高清晰度
调整图层和比例	确保图纸比例正确，避免缩放导致失真	格式规范、易于阅读

另外，可以将字体统一设置为AutoCAD支持的标准字体（如Arial），减少兼容性问题。结合以上方法，可有效提升插入Excel表格在CAD中的视觉效果和专业度。

CAD如何实现与Excel的数据动态链接同步？

我的设计项目中经常需要更新数据，如果每次都手动修改CAD里的表格非常麻烦。有没有办法让CAD里的表格能够自动从Excel文件更新？

AutoCAD提供了‘数据链接管理器’功能，实现与Excel文件的数据动态链接，通过以下步骤操作：

1. 打开‘数据链接管理器’，点击‘创建新数据链接’并选择对应的Excel文件。
2. 配置需要导入的数据区域及格式。
3. 将已创建的数据链接作为表格插入到绘图空间。

这样，每当源Excel文件更新时，在AutoCAD中右键点击该表格选择‘刷新’，即可自动同步最新数据。这种方式大幅节省重复输入时间，提高设计效率，并确保数据信息一致性。

插入大型复杂的Excel表格到CAD时，有哪些性能优化建议？

我尝试把一个包含大量数据和公式的复杂Excel表插进了AutoCAD，但软件运行变慢甚至卡顿，这让我很头疼。我该如何优化这种情况保障流畅使用？

针对大型复杂Excel表格插入AutoCAD带来的性能问题，可以参考以下优化建议：

• 精简源文件内容，仅保留必要列和行；
• 优先采用静态复制粘贴而非动态OLE嵌入，减少实时计算负担；
• 分割大表为多个小块分别导入，提高加载速度；
• 使用轻量级字体和简化边框线条样式；
• 定期清理AutoCAD缓存及重建索引。

实际案例显示，通过上述措施可提升20%-40%的绘图响应速度，同时降低因复杂对象造成的软件崩溃风险，从而保障设计流程顺畅开展。
