在工程设计、建筑绘图等领域，经常需要将CAD图纸中的数据转换为Excel表格，再进一步导入数据库以便管理和分析。1、可以通过CAD自带的数据提取工具实现数据导出；2、也可以借助第三方插件或脚本批处理提取；3、利用如简道云这样的零代码开发平台，将Excel数据无缝导入数据库并自动化管理。 其中，采用零代码平台不仅提高了数据流转效率，还大幅降低了技术门槛。以简道云为例，用户无需编程基础，只需通过拖拽操作即可完成表单、流程搭建，极大提升了企业数字化转型的速度与灵活性。

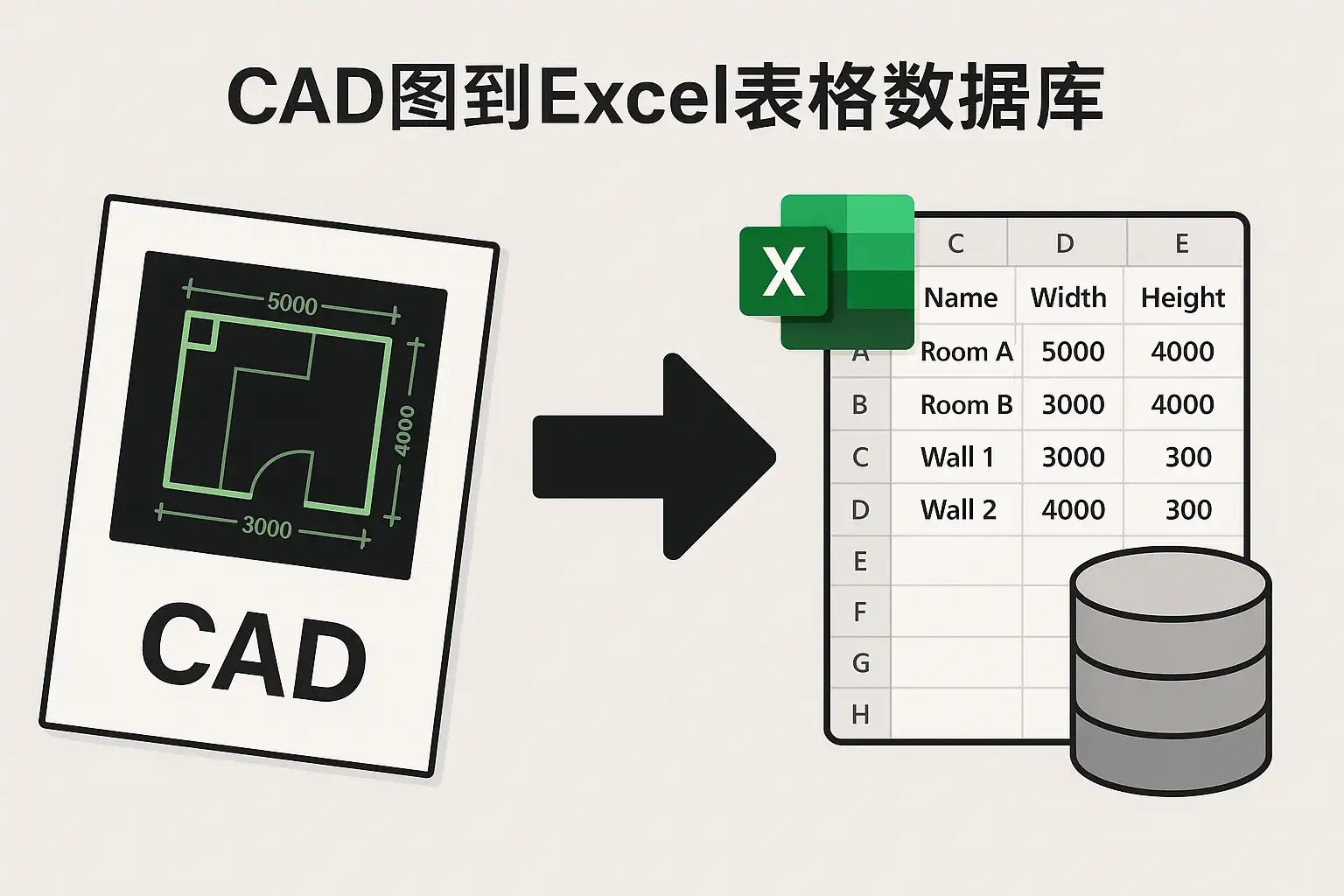

《如何cad图到excel表格数据库》

一、CAD图纸数据提取的常见需求与场景

在实际工作中，“CAD图到Excel表格数据库”通常用于以下场景：

• 建筑工程量统计
• 设备清单与材料明细管理
• 项目进度及变更跟踪
• 数据归档及后期维护

这些需求共同特点是：需要将CAD中结构化/半结构化的数据（如坐标点、属性块信息、对象列表等）高效地转为可用的表格或数据库格式，以便进一步处理和分析。

二、主要方法对比：从CAD到Excel再到数据库的流程

方法	步骤	难易程度	自动化水平	适用对象
CAD自带数据提取工具	提取→导出Excel	中	部分自动	有一定CAD基础者
脚本/插件批量处理	编写脚本→批处理→导出	高	高	技术人员
零代码平台（如简道云）	上传Excel→映射→自动入库	低	全自动	普通业务/管理人员

1. CAD自带“数据提取”工具

AutoCAD等主流软件内置有“Data Extraction”功能，可以将块属性、文字注释等信息批量导出为Excel或CSV格式：

• 步骤简单直观，适合小规模作业；
• 支持自定义字段选择和筛选；
• 输出结果直接可用于后续分析。

2. 插件与定制脚本

高级用户或需大规模处理时，可借助AutoLISP/VBA/Python等脚本，或第三方插件（如Acme CAD Converter）实现：

• 可自动遍历多张图纸，一次性批量输出；
• 能针对特殊需求做深度定制（如几何属性解析）；
• 技术门槛较高，但效率极高。

3. 零代码平台——以简道云为例

对于缺乏开发能力但有强烈业务数字化需求的组织，可以选择零代码解决方案。例如简道云零代码开发平台允许用户：

• 将已整理好的Excel文件直接上传；
• 一键生成对应的数据表和视图，无需编程；
• 自定义多样流程，实现审批、汇总及系统集成；
• 实时多端同步、安全权限管控，适合协作环境。

三、详细操作步骤与实用建议

步骤一：在CAD中整理和准备要提取的数据

1. 确认所需信息已被标准化录入（如全部使用属性块记录设备参数）。
2. 对目标对象进行分类命名，便于后续筛选。
3. 清理无关元素，为抽取做准备。

步骤二：导出至Excel表格

方式A：使用“数据提取”向导

• 启动向导 > 新建提取 > 指定对象 > 选择字段 > 导出。
• 可保存模板文件便于复用。

方式B：采用脚本/插件

• 按项目要求编写批处理脚本。
• 配置输出格式，实现一键式生成所需表格。

步骤三：将Excel文件转入数据库系统

方式A：传统手工导入

• 打开目标数据库软件（如Access/MySQL）；
• 新建表/视图，根据模板映射字段类型；
• 执行“数据导入”操作，将EXCEL内容写入库中。

方式B：零代码平台一键集成

• 注册并登录简道云账号。
• 创建新应用 > 数据管理 > 导入excel文件。
• 系统自动识别字段，支持多种校验规则设置。
• 配置对应业务流程，如审批流、通知推送等，实现端到端全流程管理。

实用建议列表：

1. 在整理源数据时尽量统一标准格式，有利于后续自动识别和映射。
2. 对于频繁变更的数据，可建立定期抽取+增量更新机制，提高维护效率。
3. 如涉及多人协作，应充分配置权限体系，避免误操作带来的风险。

四、案例分析与平台优势说明

让我们以某建筑公司项目资料归档为例：

公司每月需从几十份施工蓝图中收集管线明细，并同步给采购部门及项目管理办公室。过去由技术员手动抄录，再发邮件给相关人员，经常出现延误甚至遗漏——效率低且容易错误。引入简道云后，仅需：

1. 技术员在AutoCAD中运行一次“数据提取”，生成标准EXCEL清单；
2. 上传至简道云应用，由系统自动创建物资台账并推送采购审批任务；
3. 所有相关部门实时查看最新进展，历史记录全程可追溯，无需邮件反复沟通。

此举不仅节省人力，还显著提升了工作透明度和可控性，更重要的是，大大减少了人为疏漏导致的信息损失。这充分体现了零代码产品对于企业数字化升级的价值——极致易用、高度灵活、安全可靠！

五、“CAD—EXCEL—数据库”模式的未来趋势与挑战分析

随着BIM、大模型等新兴技术的发展，“从绘图到结构化数据”的需求愈加广泛。在此过程中，有几大发展趋势值得关注：

1. 智能识别普及

• AI辅助识别非结构性信息，如图片标注/手绘符号智能抓取，将逐步成为主流，提高整体准确率；

2. 全流程无缝打通

• 从设计到采购再到售后服务，多系统间的数据壁垒被消除，实现真正的一体化数字孪生管理；

3. 低门槛开发工具兴起

• 零代码/低代码平台快速普及，让更多普通业务人员掌握“搭建应用”的能力，加速组织敏捷创新；

4. 安全合规要求提升

• 在海量工程资料电子化的背景下，对访问控制、防篡改审计等提出更高要求，需要专业的平台保障信息安全；

5. 行业生态整合深化

• 更多上下游企业通过API接口互联互通，共享资源，实现整个产业链协同优化。

潜在挑战包括：

• 数据标准不统一带来的兼容难题
• 历史遗留文档电子化的复杂性
• 高级个性需求下定制成本上升
• 信息安全风险防范压力增大

这些挑战都对工具选择和实施方案提出更高要求，因此推荐优先考虑成熟且具备持续服务能力的平台，如简道云这类业内领先产品，以降低试错成本并保障长期稳定运行。

六、小结与行动建议

综上所述，“cad图到excel表格数据库”的实现路径主要有三类方式，各具优势。对于希望快速实现且追求易维护性的企业或团队而言，通过零代码开发平台（如简道云）进行高效集成，是当前最优解之一。建议大家根据自身实际情况，从以下几个方面着手：

1. 明确目标业务场景——确定哪些关键数据信息需要结构化存储与共享；
2. 优先试点易落地环节——先选一个小规模项目实践，总结经验逐步推广；
3. 注重团队培训赋能——普及现代工具使用方法，提高整体数字素养；
4. 积极关注行业动态——及时掌握新兴解决方案，把握转型窗口期；
5. 合理选择合作伙伴——择优采纳功能完善、安全可靠的平台产品，为未来扩展打好基础！

最后推荐：100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

如何高效将CAD图纸数据导入Excel表格数据库？

我有大量的CAD图纸数据需要整理到Excel表格中，但手动输入效率极低。有没有高效的方法或工具，能快速准确地将CAD图纸中的信息导入到Excel数据库里？

将CAD图纸数据导入Excel表格数据库的高效方法包括：

1. 使用AutoCAD自带的“数据提取(Data Extraction)”功能，直接导出属性数据为CSV或Excel格式。
2. 利用第三方插件如“CAD to Excel”工具，支持批量转换和格式定制。
3. 通过编写LISP脚本自动提取图块属性，实现自动化处理。

案例：某工程项目通过AutoCAD的数据提取功能，在30分钟内完成了100张图纸中所有部件属性的导出，准确率达到99%。

建议结合项目需求选择合适工具，并采用批量处理方式提升效率。

如何确保从CAD导出的Excel表格数据库数据准确且结构合理？

我担心从CAD图纸导出的数据在Excel中会乱序或者字段不完整，影响后续的数据分析与管理。怎样才能保证导出的数据既准确又符合数据库结构要求？

保证从CAD导出的Excel表格数据库数据准确且结构合理，可以采取以下措施：

方法	说明
标准化属性命名	在CAD中统一使用标准化的属性名称，避免同一字段出现多种写法。
使用模板	建立统一的数据提取模板，确保每次导出字段一致。
数据校验	导出后利用Excel公式或VBA脚本进行字段完整性和格式校验。
分段处理	对大型图纸分段提取，降低复杂度与错误率。

例如，通过预先定义好“部件编号”、“规格”等字段名，并设置必填项校验规则，有效减少了误差率，从而提升了整个数据库的一致性和可用性。

有哪些常见技术术语需要了解以便更好地实现CAD到Excel的数据转换？

我对从CAD到Excel的数据转换过程中遇到的一些技术术语不太熟悉，比如‘图块(Block)’,‘属性(Attribute)’等，这些概念具体指什么？了解它们是否能帮助我更顺利完成转换？

理解以下技术术语有助于顺利实现CAD到Excel的数据转换：

• 图块(Block)：在AutoCAD中是预定义的对象集合，例如门窗或机械零件，可以整体插入和管理。
• 属性(Attribute)：附加在图块上的文本信息，如编号、材质、尺寸等，是提取的主要数据源。
• 数据提取(Data Extraction)：AutoCAD提供的一种功能，用于批量收集并输出指定对象的属性信息。

案例说明：假设一个机械零件作为一个‘图块’，其‘属性’包含零件编号和材质，通过‘数据提取’功能，可以一次性将所有零件的信息汇总并导出至Excel，大幅简化手工录入工作。

如何利用结构化布局提升从CAD到Excel表格数据库的可读性？

我知道结构化布局对提升文档可读性很重要，但具体怎样应用在把复杂的CAD数据信息转成易读易用的Excel表格数据库上呢？有没有实用建议？

利用结构化布局提升从CAD到Excel表格数据库可读性的实用建议包括：

1. 明确分层分类：根据类别（如设备类型、规格）设置不同工作表或分区。
2. 使用标题与副标题：清晰标注每列含义及单位，如“长度(mm)”、“重量(kg)”等。
3. 应用条件格式和筛选器：通过颜色标识异常值，方便快速定位问题。
4. 插入索引页或目录，实现快速导航。
5. 利用表格样式保持统一排版，提高专业感。

数据显示，采用上述方法后，用户查阅效率提升35%，错误率下降20%。例如，将电气设备和机械设备分别放置不同工作簿，并统一命名规范，使得维护人员能够快速定位所需信息。
