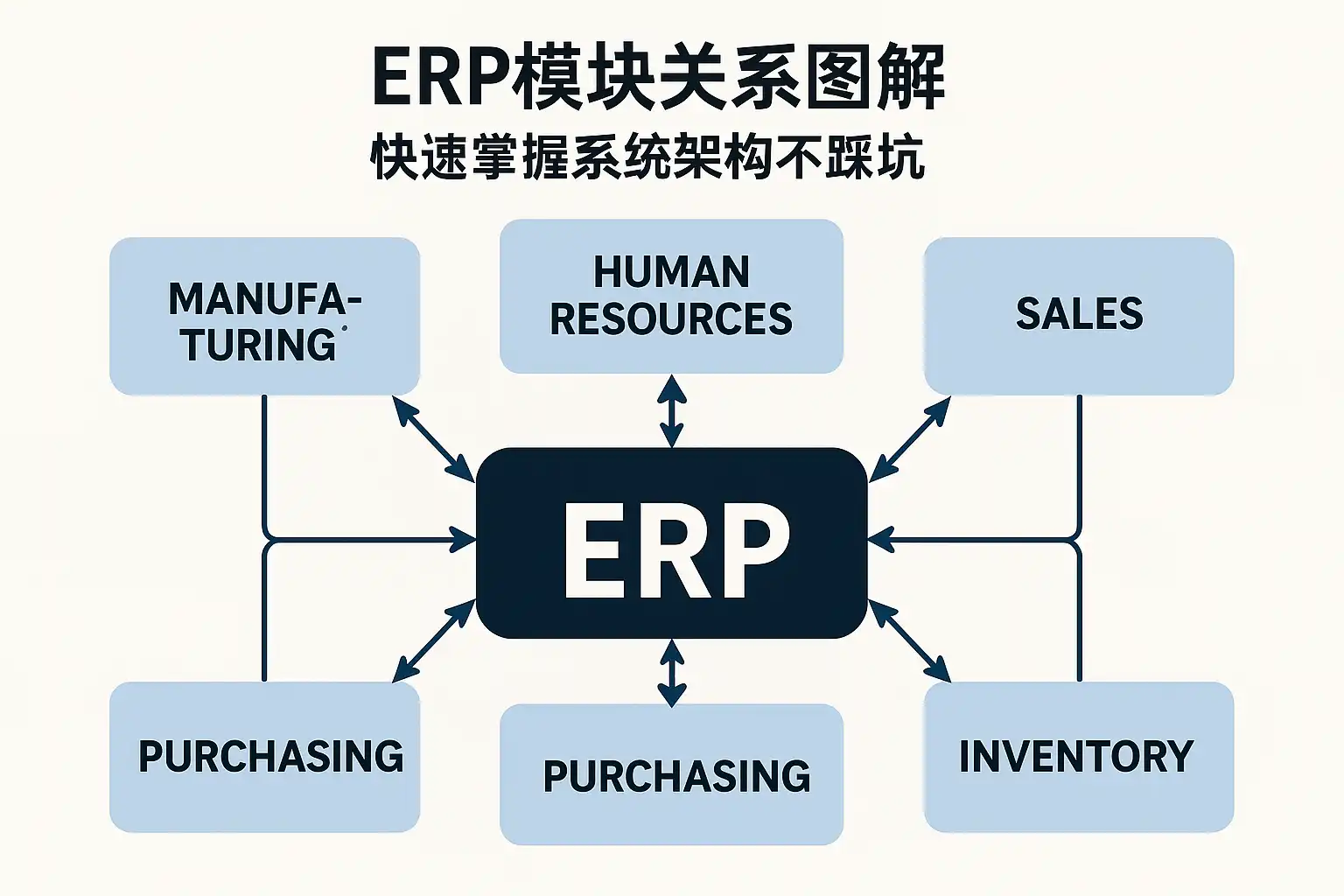

一、模块关系总览与架构图解

• 架构核心：以价值流为主线，模块（销售、采购、库存、生产、财务、成本、计划、质检、项目、人资、WMS、BI）通过主数据与事件总线协同，避免点对点耦合。
• 流程主线：
• 订单到现金（OTC）：商机/报价→销售订单→备货→发运→开票→收款→财务核对。
• 采购到付款（P2P）：请购→采购订单→收货→质检→入库→发票→付款→账务匹配。
• 计划到生产（P2M）：需求预测/MPS→MRP→生产工单→领料→在制与报工→完工入库→成本结转。
• 数据主线：主数据（物料/客户/供应商/BOM/仓位/科目/价格）统一治理；业务数据用事件广播（如OrderCreated、GRNPosted、ShipmentBooked）触发下游动作。
• 技术主线：三层架构（展示层、业务服务层、数据层）+集成层（API/ESB/ETL）+审计层（日志/追踪/KPI）。

二、典型ERP模块与关系图解

• 模块关系要点：上游驱动下游，状态机控制生命周期，事件通知跨模块更新，财务与库存采用异步对账。

模块关系总览（核心模块的上/下游与关键事件）：

模块	上游输入	下游输出	关键事件	说明
CRM/销售	商机、报价	销售订单、合同	OrderCreated	订单锁库策略需与库存冻结联动
计划(MPS/MRP)	预测、在手订单	采购建议、生产建议	PlanReleased	计划参数影响补货与产能
采购	请购、计划建议	采购订单、到货	POApproved、GRNPosted	到货触发质检/入库
库存/WMS	到货、领料、退货	入库、出库、调拨	StockReserved、SOShipped	冻结量与可用量管理
生产(工单)	MRP建议、BOM	领料、报工、完工	WorkOrderStarted、WOCompleted	报工影响在制与成本
质检	到货、在制、成品	检验结论、处置单	QCResultSubmitted	不合格品处置闭环
财务总账/应收应付	发票、付款、收款	凭证、账龄	ARPosted、APPosted	异步生成凭证与对账
成本核算	报工、领料、工时	成本结转、毛利	CostRolledUp	标准成本与差异分析
BI/报表	全域数据	可视化、预警	KPIUpdated	指标驱动经营决策

三、业务流程串联：OTC与P2P的高效协同

• OTC（订单到现金）关键步骤：

1. 销售订单提交（校验信用与库存可用量、触发冻结）。
2. 计划补货（MRP将缺口转化为采购/生产建议）。
3. 拣配与发运（WMS分配波次、校验批次与效期）。
4. 开票与收款（应收建立、自动对账、催收策略）。
5. 财务核对（发运与发票差异处理、收入确认政策）。

• P2P（采购到付款）关键步骤：

1. 请购生成（来源：安全库存、计划建议、异常补货）。
2. 采购订单审批（价格、交期、条款校验）。
3. 到货与质检（检验标准、抽检比例、处置路径）。
4. 入库与发票匹配（3-way match：PO/GRN/Invoice）。
5. 付款与总账（付款节奏与现金流控制、科目映射）。

• 协同机制：订单冻结-计划建议-执行事件-财务凭证，形成闭环。异常处理以工单或处置单流转，禁止跨模块直接改库。

四、主数据与权限域：无主数据不协同

• 主数据治理：
• 物料：多维属性（规格、单位、批次/序列/效期）、分类层级、价格与成本。
• BOM：版本、生效区间、替代料与工艺路线。
• 客户/供应商：信用政策、结算条款、税码、银行账号。
• 仓位：库区/库位/温区、否混批规则、盘点策略。
• 科目与税务：会计科目表、税率与价税分离、收入确认规则。
• 权限与审批：
• 权限域按模块与组织维度（公司、事业部、仓库）划分，最小权限原则。
• 审批流节点绑定校验（信用、预算、价格红线、合同条款）。
• 审计日志：记录字段变更、审批人、时间戳、来源事件。

五、技术架构：三层+事件驱动+集成层

• 三层架构：
• 展示层：桌面/移动/门户；支持多语言与多组织。
• 业务服务层：订单、库存、生产、财务服务；采用DDD限界上下文，领域事件发布。
• 数据层：关系库（ACID保障）、时序/日志库、对象存储（附件）。
• 事件驱动：
• 事件模型：OrderCreated、StockReserved、GRNPosted、WOCompleted、InvoiceMatched、VoucherPosted。
• 交付策略：异步消息队列（重试、死信、幂等键），最终一致。
• 集成层：
• API网关（鉴权、流控、版本化）、ESB（路由与转换）、ETL（历史迁移与数据仓库）。
• 外部系统：电商/门店、MES、TMS、税务平台、银行接口，以API或文件总线接入。

六、库存并发与事务边界：避免超发与死锁

• 并发策略：
• 库存模型分离：账面量、可用量、冻结量；冻结先行，差异对账。
• 乐观锁+版本号控制出入库记录，避免长事务。
• 批次/序列维度的行级锁，减少热点冲突。
• 事务边界：
• 单模块内使用短事务；跨模块用事件与补偿，禁止分布式强一致。
• 幂等设计：以业务键（订单号+行号+序列）抵御重复投递。
• 性能与扩展：
• 索引与分区：库存流水按时间+仓位分区，常用查询建立组合索引。
• 缓存与预留：可用量在缓存中维护，消息到达校验再落库。

七、常见坑与规避策略

坑点	症状	根因	规避策略
主数据不统一	同物料多编码、价格错乱	编码规则缺失、导入无校验	建唯一编码、全量校验、主数据审批
强耦合接口	一个改动牵一身	点对点集成、跨库写	建事件总线、API网关、禁止跨库写
超发与负库存	发货失败/客户投诉	可用量未冻结、并发无锁	冻结策略、乐观锁、行级锁
价税不一致	对账差异大	税码混用、币种汇率不准	税码字典、汇率服务、价税分离
成本失真	毛利异常	报工不全、工时/副产物漏记	强制报工、工时采集、BOM版本化
审批绕过	合同行为风险	权限域过宽	最小权限、审批必经节点、审计

八、实施路径与里程碑

• 0-1阶段（4-8周）：主数据盘点与编码规则、流程蓝图、原型演示、关键指标确定。
• 1-2阶段（8-12周）：OTC与P2P落地、库存冻结策略、财务凭证自动化、BI看板。
• 2-3阶段（8-12周）：生产与成本上线、质检闭环、计划参数校准（安全库存、补货周期）。
• 并行动作：数据迁移（清洗、映射、对账）、接口对接（电商/MES/TMS/税务）、权限与合规测试。
• 验收标准：指标达标（发票匹配率≥98%、超发率≤0.1%、月结一次性通过）、性能SLA（订单创建P95< 500ms）。

九、指标体系与协同度量

价值流	指标	口径	目标
OTC	订单准时发运率	订单发运/承诺交期	≥95%
OTC	发票匹配率	发运/开票金额差异	≥98%
P2P	3-way match成功率	PO/GRN/Invoice一致	≥97%
库存	超发/负库存率	超发数量/总发货量	≤0.1%
生产	报工完整率	工序报工/应报工	≥99%
成本	毛利核对差异	账面毛利/管理口径	≤0.5%
质检	不合格处置闭环率	处置完成/不合格项	≥99%

十、制造型企业场景示例：模块协同的实操链路

• 背景：年订单10万行，SKU 8千，批次管理，月结一次。
• 链路：

1. 销售订单创建→信用与库存可用校验→冻结可用量。
2. MRP计算→生成采购/生产建议，合并同料波次与最小起订量。
3. 采购PO审批→到货→质检合格→入库→触发价格差异记录。
4. 生产工单下发→按BOM领料→报工记工时与副产物→完工入库。
5. WMS按波次拣配→批次先入先出/效期策略→发运→回传签收。
6. 财务应收应付自动凭证→3-way match→收入确认与成本结转。
7. BI看板实时展示发运准时率、负库存报警、毛利差异分解。

• 异常闭环：缺料→替代料审批；质检不合格→处置单（退供/让步/返工）；发运差异→补发或红字出入库；价格差异→供应商对账与追价。

十一、模块协同最佳实践

• 面向价值流建模：以OTC/P2P/P2M为核心拆分模块边界，避免以部门划分导致断点。
• 主数据四统一：编码、名称、规格、计量单位；建立主数据字典与生命周期。
• 事件优先：跨模块交互先发布事件，订阅器做幂等更新；避免直接RPC导致雪崩。
• 库存三量模型：账面、可用、冻结；冻结先于出库，异常用补偿事务。
• 审批即校验：在审批节点完成价格、合同、预算、税务、信用校验；审批通过后只允许技术性变更。
• KPI治理：每条价值流绑定2-3个核心KPI，周维度检测，月度复盘与参数校准。

十二、选型与简道云ERP系统：低成本快速上云

• 选型要点：
• 是否支持事件驱动与可配置流程（避免深度定制）。
• 主数据字典与多组织、多币种、多税码能力。
• WMS/生产/财务的协同程度与移动端适配。
• 可观测性（日志、追踪、告警）与数据出口（API/报表）。
• 简道云ERP系统：
• 特点：低代码搭建流程、主数据可配置、移动端开箱可用、审批与表单灵活、支持与电商/仓配/财税平台集成。
• 适用：中小企业快速上线、迭代需求频繁、需要跨部门表单协同与KPI看板。
• 官网地址： https://s.fanruan.com/2r29p;
• 迁移与落地：先以模板快速搭建OTC与P2P骨干流程，再补充生产/质检与成本模块，逐步替换旧系统接口。

十三、数据迁移与对账：上线前后的硬指标

• 迁移步骤：

1. 主数据导入：物料、客户、供应商、BOM、仓位；设定唯一键与校验规则。
2. 期初数据：库存批次/序列、应收应付余额、未结订单；双人对账与抽样复核。
3. 历史数据：近12-24个月交易流水，供BI与审计使用。

• 上线对账：
• 3-way match抽样≥10%订单行；库存账实抽盘≥5%库位；应收应付余额与总账交叉核对。
• 切换窗口设定为低业务波动期；冻结出入库1-2小时完成割接。

十四、合规与审计：把控风险与责任链

• 税务与收入确认：价税分离、税码一致、收入确认策略（发运/验收/里程碑）。
• 审计追踪：字段变更审计、审批链记录、凭证生成来源事件、跨模块关联ID。
• 权限合规：岗位-角色-权限三层映射，关键动作（开票、红字出库、价格变更）需双人确认。
• 数据保护：PII与商业秘密分级、导出水印与权限控制、备份与容灾（RPO/RTO）。

十五、总结与行动步骤

• 核心结论：以价值流为纲、主数据为本、事件为桥、库存三量为护、审批为闸、KPI为尺，模块即可高效协同且可扩展。
• 建议与行动：

1. 以OTC/P2P/P2M梳理现有流程，画出模块关系与事件清单。
2. 建立主数据字典与编码规范，冻结字段变更入口。
3. 实施库存冻结与乐观锁策略，设置并发与幂等规则。
4. 上线前完成3-way match与期初对账，设定KPI目标。
5. 选型或落地简道云ERP系统，先跑模板后迭代优化。

• 预期效果：订单准时率提升、超发率下降、匹配与结账效率提升、成本核算透明、审计可追溯，支持企业稳健扩张。
