摘要：要轻松掌握ERP模块关系图，核心在于以业务流程为主线串联模块、以主数据为纽带统一口径、以事件驱动方式描绘系统架构。建议用“3张图+5步法”快速上手：1、用角色-文档-模块关系图梳理O2C、P2P、P2M、R2R四大链路；2、用泳道图明确职责与单据流转；3、用事件总线图标定消息与接口。在实施中，4、先固化主数据模型与编码；5、以标准凭证为锚点校验财务一致性。选择可视化与低代码能力强的产品（如“简道云ERP系统”，官网地址： https://s.fanruan.com/2r29p; ），以模板化组合方式搭建模块关系，既保留业务灵活性，又保证数据一致与可审计。

《ERP模块关系图详解，系统架构如何轻松掌握？》

一、ERP模块关系图的核心框架

• 四大业务链路（流程为纲）
• 订单到收款（O2C）：CRM/报价→销售订单→发货→应收→收款核销→收入确认
• 采购到付款（P2P）：请购→采购订单→收货/入库→应付→付款核销→成本入账
• 计划到制造（P2M）：需求预测/MPS→MRP→生产订单/MO→投料/在制→完工入库→成本归集/结转
• 记录到报告（R2R）：总账→应收/应付、出纳、固定资产→成本→管理与财务报表
• 三类耦合点（数据为纽带）
• 主数据耦合：物料、BOM、工艺路线、客户/供应商、仓库、UoM、成本中心/科目
• 库存与成本耦合：库存台账、在制与成本对象、批次/序列号追溯
• 凭证与对账耦合：库存凭证→财务凭证，辅助核算维度贯穿（客户、供应商、仓库、项目等）
• 三张图（呈现为器）
• 角色-文档-模块关系图（R-D-M）：清楚标注“谁在何模块创建何单据并触发什么事件”
• 泳道图：体现跨角色/跨模块的动作、审批、状态变更
• 事件总线拓扑：系统间如何以消息/API联动（主题、订阅、重试与幂等）

二、关键主数据与共享维度

主数据决定了模块关系图能否落地且稳定，务必先固化字段与编码。

• 核心主数据清单

• 物料主数据：分类、规格、UoM、计价方式、批次/序列、ABC、生命周期

• BOM与工艺路线：版本、替代件、损耗、并行工序、产能日历、节拍

• 客户/供应商主数据：信用、税码、结算条款、价格/折扣、发运/收货地址

• 仓库/库位：逻辑仓、质检区、在途、虚仓、冻结

• 财务科目与成本中心：科目映射、辅助核算、分摊规则、币种/汇率

• 组织结构：公司、法人、事业部、工厂、库房、工作中心/产线

• 主数据与模块的关系（示意表）

主数据项	销售/CRM	采购	库存/WMS	生产/MES	财务/成本
物料主数据	价格、税码、ATP	供应商物料、价目表	批次、UoM、库位	BOM/工艺、报工	计价、成本对象
客户/供应商	客户等级、信用	评级、交期	交货/收货地址	——	应收/应付核算
仓库/库位	可售库存、保留	质检/待检区	库存状态、冻结	投料/完工库	出入库凭证科目
财务科目/成本中心	收入确认	采购暂估/应付	库存商品、存货跌价	制造费用归集	记账凭证/报表

三、典型业务链路与数据流

• O2C链路（销售）

• 线索/商机→报价→销售订单→发货→开票→收款核销→收入确认

• 数据要点：ATP/CTP可承诺、价税分离、出库减库存、应收账龄、收入递延/按履约义务确认

• P2P链路（采购）

• 请购→寻源/比价→采购订单→收货/质检→入库→应付发票→付款核销

• 数据要点：收发票与收货三方匹配、暂估入账、税额分摊、价格差异入账

• P2M链路（制造）

• MPS/MRP→采购/工单→领料→报工→完工入库→工单结案→成本核算

• 数据要点：BOM展开、替代料、批次追溯、在制品/WIP、标准成本差异

• 关键单据流转与触发（示意表）

单据	触发模块	后续动作	影响库存	影响财务
销售订单	销售	预留/分配→出库	减少可用库存	形成应收/收入
采购订单	采购	收货→质检→入库	增加在途/库存	暂估或应付
生产工单	生产	领料→报工→完工	领料减/完工增	WIP与成本结转
出入库单	WMS	调拨/盘点/退货	库存状态变更	对应科目记账
发票/凭证	财务	核销/结账/报表	——	总账更新

四、模块间接口与约束规则

• 库存与成本
• 计价方法：标准成本、移动平均、加权平均、FIFO（跨模块统一且月结稳定）
• 状态与锁定：可用、冻结、在检、在途；ATP/可分配影响承诺与出库
• WIP控制：投料实时入WIP，完工转产成成品，差异分配到产成品或费用
• 质量与追溯
• 收货-质检-放行闭环；工序检与最终检；批次/序列号贯穿采购→生产→销售→售后
• 税务与会计
• 多税率、多税种；应收/应付发票与销项/进项税台账；期末调汇与汇兑损益
• 审批与合规
• 金额阈值审批、变更留痕；SoD（职责分离）：下单、收货、付款不同人/角色
• 系统约束
• 单据取消回滚规则、期间控制与关账；跨公司/跨币交易的内部对账与抵消

五、系统架构：分层与集成

• 三层/微服务演进
• 表现层：Web/移动端、表单、看板、报表
• 领域服务层：销售、采购、库存、生产、财务等服务与工作流引擎
• 数据层：主数据、交易库、数据仓库/湖、缓存/搜索
• 集成模式
• 同步API（REST/gRPC）：下单、查询库存、价格
• 异步消息（Kafka/RabbitMQ）：收货事件、库存变更、凭证创建
• ESB/ETL：与PLM、WMS、MES、CRM、财税系统对接
• 事件驱动总线的关键主题
• inventory.received、inventory.allocated、so.created、po.approved、mo.completed、ap.invoice.posted、gl.journal.posted
• 幂等与去重：业务ID+版本号；重试策略与死信队列
• 多组织多账套
• 组织模型（集团→法人→事业部→工厂/库房）；跨组织交易的内部结算与利润消除
• 币种与汇率：即期/月平均/期末；自动/手动更新策略

六、权限、岗位与流程控制

• 角色与RACI矩阵（示意）

活动	销售	采购	仓库	生产	财务
维护客户/供应商	C	A	I	I	R
下销售/采购订单	R	R	I	I	C
收货/发货	I	C	R	I	I
建工单/报工	I	I	C	R	I
开票/记账/结账	I	I	I	I	A

备注：R-负责、A-批准、C-协作、I-知会

• 审批流设计
• 基于条件（金额、品类、税率、供应商等级）动态路由
• 风险控制：黑名单供应商拦截、价格偏离预警、重复付款检测
• 审计与合规
• 日志：字段级变更、审批链、打印与导出记录
• 留痕：单据版本、作废/冲销的关联链路

七、绘制模块关系图的“5步法”

• 第1步：明确边界与范围
• 列出纳入的模块/流程与排除项；确定组织、币种、税制范围
• 第2步：固化主数据模型
• 统一编码、最小必填字段、数据质量校验；建立主数据治理角色
• 第3步：绘制角色-文档-模块关系图（R-D-M）
• 左侧为角色，中间为单据，右侧为模块；用箭头标记触发与依赖
• 第4步：用泳道图细化单据生命周期
• 状态机：新建→提交→审核→执行→对账→关单；标注回滚/异常分支
• 第5步：事件总线与接口清单
• 罗列外部系统的发布/订阅消息、回调与重试；定义幂等键和错误处理
• 快速校验清单
• 是否每张出入库单都能落到会计凭证？库存数量与总账一致？跨组织内外销是否闭环？收入确认是否与履约义务一致？

八、指标体系与数据闭环

• O2C
• 订单履约周期、准时发货率、AR周转天数、订单利润率、退货率
• P2P
• 准时交付率、来料合格率、采购价格偏差、AP周转天数、三方匹配通过率
• P2M
• 计划达成率、一次合格率、工单周期、设备OEE、单位成本/差异
• 库存与财务
• 库存周转、呆滞率、批次可追溯完备度、存货跌价准备覆盖率、关账及时率
• 数据治理
• 主数据完整性、重复率、修改滞后、权限越权告警数、审计问题闭环率

九、行业特性与变体

• 按单生产（MTO）/工程制造（ETO）：销售订单驱动BOM配置与工单；项目WBS与成本对象强绑定
• 流程工业：批次管理、配方与替代、副产物/联产品成本分摊，质量管控更前置
• 零售分销：大促期间的ATP/调拨策略、价格与促销引擎、POS对接与日结
• 生物医药/食品：GMP/GSP合规、批记录、全链路追溯与召回、冷链与温控
• 跨境贸易：多币种、多税类、报关单与税则编码、汇兑损益与套保

十、案例：用简道云ERP系统快速搭建模块关系

• 产品定位与能力
• 简道云ERP系统支持以业务为中心的表单/流程建模，内置审批、数据联动、报表与可视化；适合以模板方式搭建O2C/P2P/P2M/R2R关系。
• 官网地址： https://s.fanruan.com/2r29p;
• 模块关系图的模板化落地
• 模板结构：主数据（物料、BOM、客户/供应商、仓库）、交易（SO/PO/收发货/工单）、财务（AR/AP/GL）、质量与追溯
• 三张图配置：
• R-D-M：在表单间配置引用/联动字段，建立“上游单据ID→下游单据生成规则”
• 泳道：基于审批流配置角色节点、条件路由与回退
• 事件与接口：用Webhook/API将收货、发货、完工事件推送至报表/外部系统
• 典型流程打通示例（P2P）
• 请购单提交→自动寻源→生成PO→到货质检→入库生成库存凭证→应付发票→核销付款→总账记账
• 关键控制：三方匹配（PO/收货/发票）自动校验，超收/短收容差规则，税额自动计算与分摊
• 数据一致性
• 每笔出入库都触发对应会计映射；库存→总账对账报表；月结校验与锁账
• 运营可视化
• 看板展示订单履约、采购交付、工单达成、资金与利润；按组织/事业部/产品线多维下钻

十一、常见误区与排错建议

• 误区
• 只画模块方框不画单据与事件；忽略主数据字段与编码；遗漏财务凭证落地；审批流与职责未分离；未定义关账与期间控制
• 快速排错
• 建立“单据→库存→凭证”三点对齐表；针对每个事件定义幂等键与重试；差异清除路径（价格差异、盘盈盘亏、汇兑损益）明确且可追踪
• 压力点与优化
• 高并发出入库：批量接口+异步消息+队列限流；月末结账：预结试算、差异报表、自动分摊；跨组织：内部交易清单与抵消自动化

十二、总结与行动清单

• 主要观点
• 用四大流程串模块、用主数据稳口径、用事件驱动联系统，是掌握ERP模块关系图的最小闭环。
• “3张图+5步法”能在可视化层面快速达成共识并指导实施，减少返工与对账差异。
• 借助支持表单/流程/报表集成的工具（如简道云ERP系统）可以以低成本构建企业级关系图与落地流程。
• 行动步骤
• 第1周：固化主数据模型与编码；输出R-D-M草图
• 第2周：完成O2C/P2P泳道与审批；打通入库/出库→财务凭证映射
• 第3周：接入生产/成本；建立库存-总账对账报表
• 第4周：上线看板与告警；评审关账流程并制度化
• 进一步建议
• 建立“事件目录+接口契约+幂等规范”；定期复盘差异；将KPI绑定到流程节点，持续优化履约与资金效率。

最后推荐：分享一个我们公司在用的ERP系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/2r29p

精品问答:

---

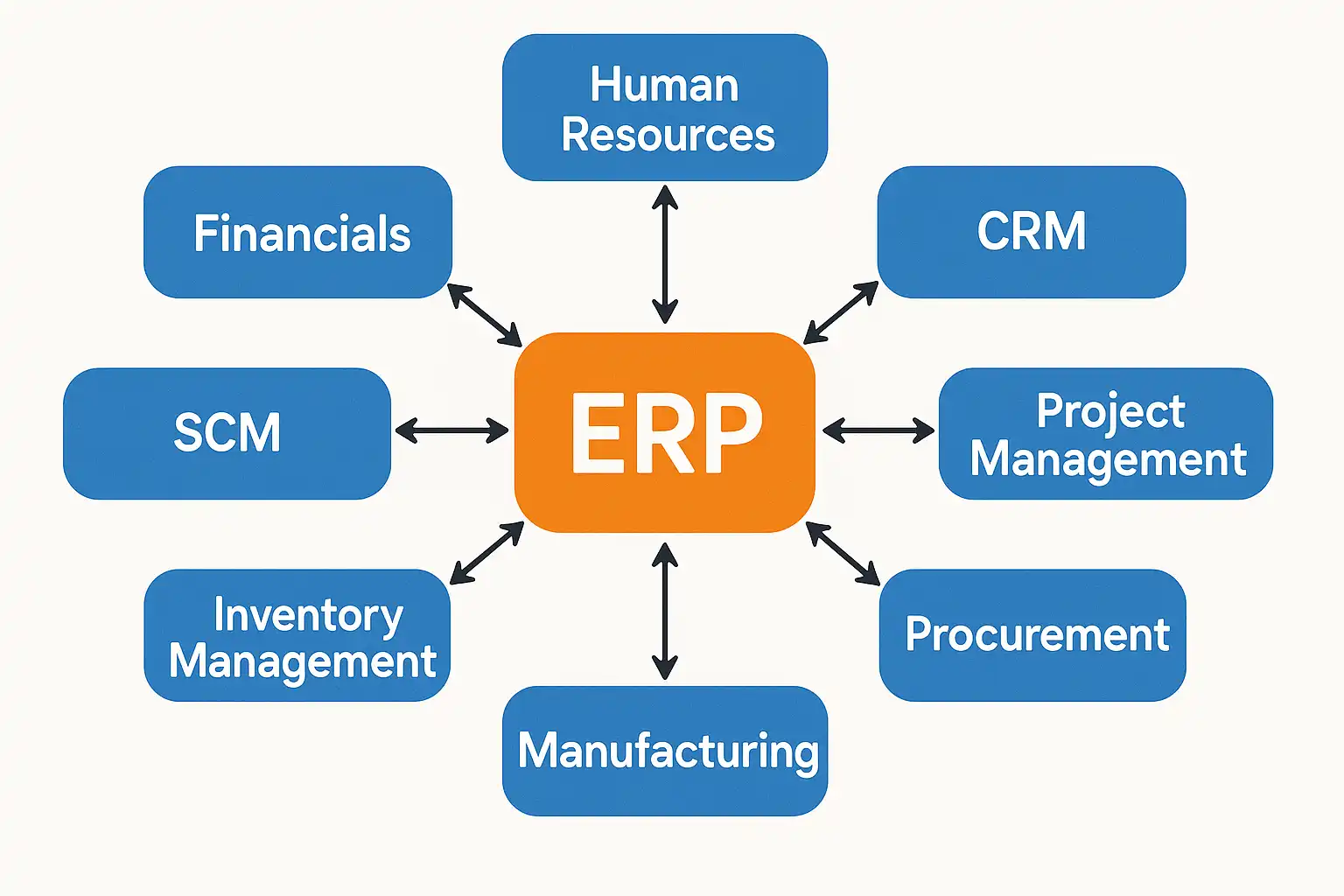

ERP模块关系图包括哪些核心模块？

我刚开始接触ERP系统，看到各种模块名称有点混乱，想知道ERP模块关系图里最核心的模块都有哪些？这些模块分别负责什么功能？

ERP模块关系图通常包括财务管理、供应链管理、生产制造、销售管理和人力资源管理等核心模块。具体功能如下：

模块名称	主要功能
财务管理	账务处理、成本控制、预算分析
供应链管理	采购、库存管理、物流跟踪
生产制造	生产计划、工艺管理、质量控制
销售管理	客户订单、销售预测、合同管理
人力资源管理	员工档案、考勤、薪酬管理

这些模块通过数据共享和流程集成，实现企业资源的高效利用。

ERP系统架构如何通过模块关系图实现高效协同？

我听说ERP系统架构设计很重要，特别是模块之间的关系图能帮助理解系统协同工作原理，具体是怎么实现的？

ERP系统架构基于模块关系图，通过模块间的数据接口和业务流程连接，实现高效协同。以下几点说明其实现机制：

1. 数据共享：模块关系图展示各模块数据交互路径，如销售模块生成订单数据后，自动传递给库存和财务模块。
2. 业务流程集成：模块按业务流程顺序排列，确保信息实时同步，避免数据孤岛。
3. 权限控制：关系图中明确权限范围，保障数据安全。

例如，某制造企业通过ERP模块关系图调整采购与生产模块的接口，库存周转率提升了15%，生产效率提升了12%。

如何利用ERP模块关系图优化企业系统架构？

我想知道如何用ERP模块关系图来优化企业的系统架构，是否有具体的方法和步骤？有没有实际案例参考？

利用ERP模块关系图优化企业系统架构，一般遵循以下步骤：

1. 模块分析：识别各模块的功能及其关系，找出冗余和瓶颈。
2. 流程梳理：基于关系图优化业务流程，减少重复环节。
3. 系统集成：增强模块间接口，确保数据一致性。
4. 性能监控：通过关系图监控模块调用频率和响应速度。

案例：某零售企业通过关系图重新设计销售与库存模块接口，库存准确率提升25%，系统响应时间缩短20%。

ERP模块关系图中常用的技术术语有哪些？

我在学习ERP模块关系图时，遇到很多专业术语，比如接口、数据同步、权限控制，能详细解释这些术语吗？最好能举例说明。

ERP模块关系图中常用技术术语包括：

术语	定义	案例说明
接口（API）	模块间通信的标准方式	采购模块通过API将订单信息传递给库存模块，实现自动更新库存数量
数据同步	保证多个模块数据一致的过程	销售模块变更订单后，财务模块实时同步更新账单数据
权限控制	限制用户访问模块数据的机制	财务数据仅限财务部门员工访问，保障信息安全

理解这些术语有助于准确把握ERP系统架构及模块关系。
