ERP模块关系图解，理清企业资源管理复杂网络，如何精准优化资源配置？

刊秽霭

·

2025-11-24 12:08:08

阅读13分钟

已读24次

要理清企业资源管理复杂网络并精准优化资源配置，关键是把ERP模块关系图做成可计算的数据流模型：围绕订单、计划、执行、结算四条主线，建立跨模块的字段映射与状态机，找到约束并闭环修复。核心做法包括：1、模块解耦与数据主线重构、2、关键字段贯穿与状态驱动、3、瓶颈识别与参数化优化、4、度量体系与持续校准。通过标准化主数据、限WIP与看板控制、MRP参数与补货策略协同、财务与业务一体化核对，形成从计划到结算的闭环优化。

《ERP模块关系图解，理清企业资源管理复杂网络，如何精准优化资源配置？》

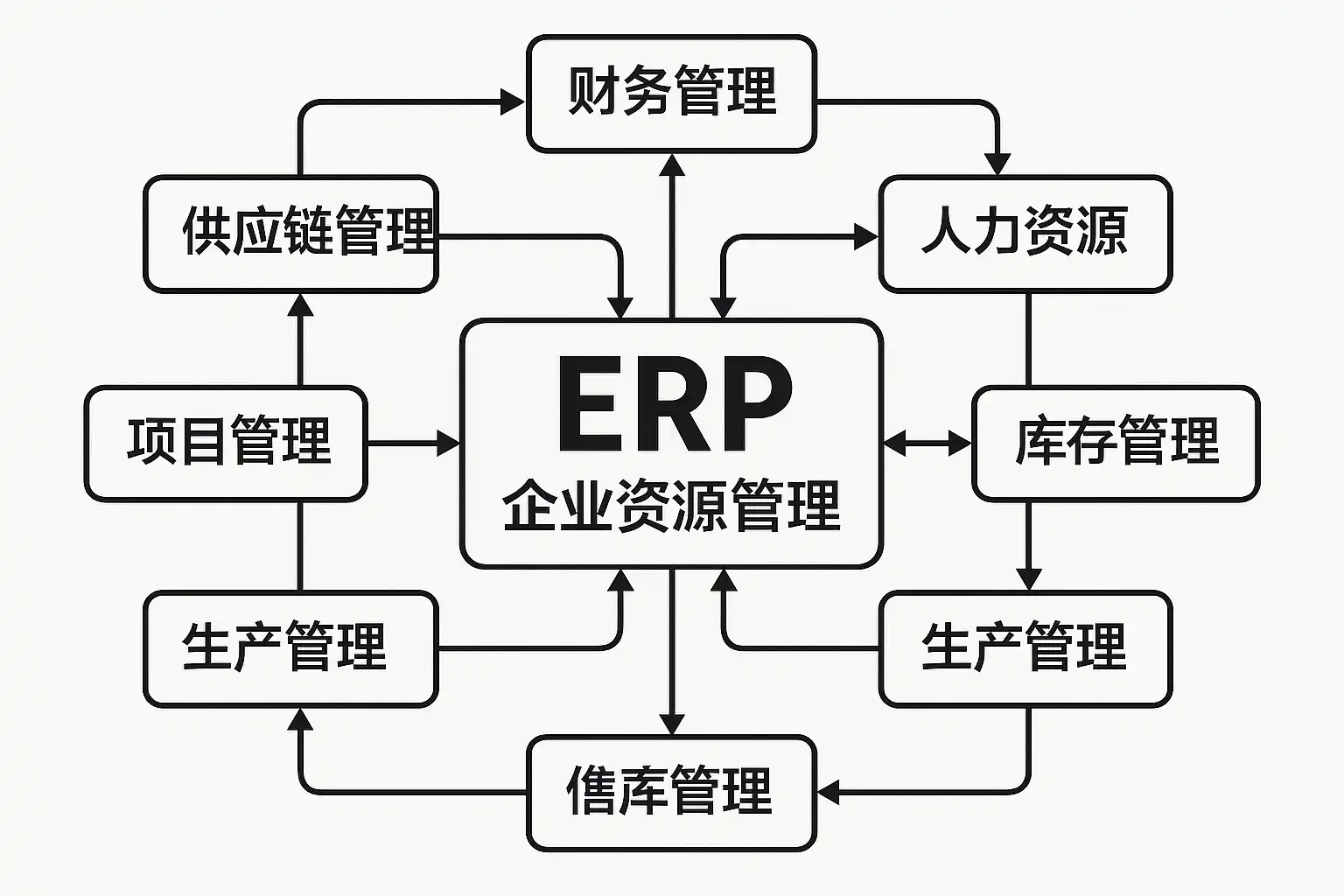

一、、模块关系图的核心构成与画法

• 边界设定：明确组织、业务范围（销售、采购、生产、库存、财务、项目、人资、主数据、报表），划分公司/事业部/工厂/仓库层级。
• 结点定义：每个模块用“节点”，节点下挂“单据流”（销售订单、采购订单、工单、入库/出库、发票、凭证）与“状态机”（草稿→审核→执行→完成→关闭）。
• 边描述：用“数据边”标注上游/下游、触发条件（审核、到货、入库、开票、过账）、关键字段（订单号、批次、序列号、成本对象、税码、组织、项目）。
• 属性建模：主数据维度（物料、客户、供应商、BOM、工艺、仓库、计量单位、价格表、税率、币种、科目），字段统一字典。

模块与关键输出输入示例（适合在关系图中标注）：

• 销售：输出交付计划与出库需求，输入价格策略与信用额度；单据：销售订单、出库单、发票。
• 采购：输出到货与入库，输入需求计划与供应商策略；单据：采购订单、到货单、入库单、供应商发票。
• 生产：输出工单完工与在制品库存，输入MRP建议与BOM/工艺；单据：工单、领料/退料、报工、完工入库。
• 库存：输出可用量与成本归集，输入出入库动作与批次管理；单据：移库、盘点、质检、批次/序列。
• 财务与成本：输出毛利、库存成本、应收应付状态，输入开票、过账、成本分配；单据：发票、凭证、结算。
• 计划与主数据：输出MRP/DRP建议与能力负载，输入需求预测与参数库；对象：物料主数据、BOM、工艺、日历。

模块-单据-输入-输出-主数据的简表：

模块	关键单据/对象	上游输入	下游输出	主数据字段
销售	销售订单、出库单、发票	价格表、信用、库存可用量	交付计划、开票请求	客户、价目、税码、币种
采购	采购订单、到货/入库、发票	MRP建议、供应商评估	入库、应付、质检结果	供应商、交期、采购价
生产	工单、领退料、报工、完工	MPS/MRP、BOM、工艺、能力	在制、完工、成本归集	物料、BOM、工艺、日历
库存	入/出/移库、批次、盘点	采购/销售/生产动作	可用量、批次状态	仓库、库位、批次规则
财务	发票、凭证、成本对象	开票、过账、工单成本	毛利、应收应付、库存成本	科目、税率、成本中心
计划	MPS/MRP、负载表	预测、在手库存、BOM	补货/工单建议	计划参数、策略

二、、数据主线与关键字段映射

• 单据号主线：SO（销售订单）→DO（交付/出库）→INV（发票）→AR（应收）；PO（采购订单）→GR（到货/入库）→AP（应付）；MO（工单）→ISSUE（领料）→REPORT（报工）→FG-IN（完工入库）。
• 状态机一致性：每个单据状态需原子化约束（审核、冻结、关闭）；跨模块触发必须基于状态变更事件。
• 主数据字典统一：物料编码、计量单位、批次/序列、税码、币种、组织、项目、仓库、库位；所有字段维度需在报表层一致。
• 成本对象映射：工单/批次/项目为成本归集载体；入库时结转到存货，销售出库时结转到销售成本。
• 锁定策略：信用锁、库存锁、质检锁、价格锁，防止并发与脏数据。

关键字段贯穿表（跨模块字段一致性校验点）：

字段	来源	贯穿模块	校验规则	异常处理
订单号	销售/采购/生产创建	销售/采购/库存/财务	全局唯一、可追溯	统一引用、禁止手工改号
物料编码	主数据	全模块	不允许重复、停用需生效时间	停用后禁止下单
计量单位	主数据	库存/生产/采购/销售	基础单位+换算关系	严禁跨单位出入库
批次/序列	库存规则	库存/质检/生产/销售	唯一性、有效期	过期批次禁止发货
税码/币种	主数据财务	销售/采购/财务	合规税率、汇率生效期	自动汇兑差额处理
成本对象	生产/项目	生产/库存/财务	入库/出库自动归集	月底结转校验

三、、约束识别与瓶颈定位方法

• 流程可视化：用价值流图（订单→交付）标记等待时间、加工时间，计算总周期与增值比。
• TOC（约束理论）定位：识别系统单一约束（产能、到货、质检、账期），围绕约束做缓冲与排程。
• 排队与在制控制：以WIP与平均等待时间衡量拥塞，采用看板与限WIP降低变异。
• 动态阈值与异常检测：为交期、报工时长、质检合格率设动态阈值，自动预警偏差。
• 数据证据闭环：从日志/过账记录中统计重试、撤销与返工，定位系统性问题（参数或流程设计）。

常见瓶颈-症状-根因-动作表：

瓶颈	症状	根因	数据证据	修复动作
产能约束	工单排队长、交期延误	产线能力低估、日历不准	负载>能力、加班记录异常	更新能力模型、分批排程
供应约束	到货波动、缺料停线	供应商交期不稳、最小批量过大	采购提前期偏差大	安全库存、备选供应商
库存准确性	出库找料、盘点差异	批次管理松散、计量单位混乱	批次错发/漏发记录	强制批次、单位转换锁
质量约束	退货率高、返工多	检验不一致、供应商质量不稳	质检合格率波动	强检+供方PPAP、IQC抽检
资金约束	应收周转慢、信用占用	开票/收款节奏与交付不匹配	逾期账款列表	优化账期、投放保理

四、、优化策略：从计划到执行的闭环

• 计划层优化：MPS锁定大周期，MRP参数（提前期、批量、最小/最大库存、安全库存、策略：L4L/EOQ/固定批量）基于历史数据校准。
• 执行层优化：看板限WIP、并行工序约束、条码/序列化防错、质检与放行标准一致。
• 采购协同：价格与交期分层管理，供方评分（质量、交期、价格波动），引入VMI/寄售。
• 销售与信用：价格表生效期、信用额度动态调整，交付承诺基于ATP/CTP（可承诺量/可承诺产能）。
• 财务一体化：发票与出库/入库事件对齐，自动过账与成本结转，月结“零差异”校验。

策略-参数-触发-指标影响表：

策略	关键参数	触发事件	指标影响	适用场景
安全库存	需求波动系数、服务水平	库存低于阈值	缺料率↓、库存周转适中	波动中等物料
EOQ补货	订购成本、持有成本	补货计算周期	单次采购成本↓	稳定需求物料
看板限WIP	WIP上限、节拍	工单创建/投产	周期↓、在制↓	重复性制造
ATP/CTP	可用量、产能日历	接单时	准交率↑、超售↓	标品与装配
质检关卡	AQL、抽检比例	到货/入库/出库	返工率↓	来料质量不稳
垃圾时间剔除	标准工时、换线时间	报工分析	产能评估准	多品切换

五、、实例剖析：离散制造与电商双场景

• 离散制造（电子装配）：问题是缺料与工单堆积。关系图显示主单线（SO→MO→ISSUE→REPORT→FG-IN→SO-DELIVERY→INV），瓶颈在来料交期与SMT线产能。优化：供方分层、关键物料安全库存、SMT看板限WIP、工艺时间校准、ATP接单。结果：准交率从86%→96%，在制降低32%，缺料停线小时下降45%，计划稳定度提升显著。
• 电商（多渠道发货）：问题是库存准确性与账务对齐。关系图显示SO→DO→WMS出库→INV→AR，瓶颈在批次与库位管理。优化：SKU单位统一、条码序列化、波次拣选、自动过账与开票对齐、信用与价格表统一。结果：缺货率从6%→2%，盘点差异率降至0.2%，开票与出库差异归零，资金回款周期缩短3.5天。

六、、实施落地：权限、集成与变更管理

• 权限与RACI：将单据创建、审批、过账、核对分离职责，关键节点强制电子签名与审计。
• 集成架构：ERP↔WMS↔MES↔SRM↔CRM↔财务；通过API事件驱动（审核→推送、入库→过账、出库→开票），采用幂等与重试机制。
• 变更管理：版本化主数据、参数生效期、灰度发布；对关键参数变更（提前期、安全库存）需审批与回滚策略。
• 数据质量守则：必填字段校验、单位/税码一致性、批次有效期、跨模块一致性检查报表。

上线校验清单（简化）：

• 主数据完整性≥99%：物料、BOM、工艺、仓库、客户、供应商。
• 单据状态机一致：草稿、审核、执行、完成、关闭。
• 核对闭环：PO→GR→AP、SO→DO→AR、MO→ISSUE/REPORT→FG-IN→COGS。
• 报表一致性：库存可用量、在制、应收应付、毛利与总账对齐。

七、、工具与模板：简道云ERP系统快速起步

简道云ERP系统支持低代码搭建模块关系图、字段字典与跨模块流程，提供表单、流程、报表、集成接口、权限与审计，适合快速原型与迭代。其特性包括：

• 可视化流程编排：将销售、采购、生产、库存、财务的事件节点以图形连线，配置触发器与状态机。
• 字段统一与主数据管理：物料、客户、供应商等主数据字典统一维护，支持生效期与版本化。
• 集成与自动化：Webhook/API触发入/出库过账、开票、通知；内置机器人定时校验异常。
• 报表与看板：实时库存、在制、产能负载、毛利、应收应付；支持多维度钻取。
• 审计与合规：审批流、电子签名、日志留痕，满足内控。

官网地址： https://s.fanruan.com/2r29p; 使用建议：

• 先在简道云建立主数据字典与单据模型（SO/PO/MO/入出库/发票/凭证）。
• 画模块关系图并配置状态机与跨模块触发。
• 引入限WIP看板、ATP/CTP接单校验、MRP参数表。
• 对接现有WMS/MES/财务系统，通过API事件驱动保持幂等。

八、、常见误区与校验清单

• 误将流程图当关系图：缺少字段与状态映射导致不可计算。
• MRP参数一次性设置后不迭代：忽视需求波动与提前期最新数据。
• 主数据与报表口径不一致：统计指标失真，优化失焦。
• 并发与锁控设计缺失：产生脏数据、重复过账。
• 财务与业务脱节：开票与出入库不同步，毛利不准。

上线前最后校验表：

校验项	目标	检查方法	负责人
主数据覆盖	≥99%	自动扫描必填字段	主数据管理员
状态机一致	100%	事件→触发→结果回归测试	流程负责人
幂等与重试	100%关键交易	人为重复触发验证	集成工程师
报表一致性	差异≤0.1%	ERP vs 总账对账	财务经理
安全与权限	最小权限	角色矩阵审计	内控专员

九、、总结与行动建议

• 结论：用ERP模块关系图把订单、计划、执行、结算四条主线转化为统一字段与状态机，围绕单一约束优化，形成闭环。通过参数化（MRP、安全库存、看板）、并发锁控与财务一体化，达成资源精准配置与稳态交付。
• 行动步骤：

1. 一周内完成模块关系图与字段字典初稿，明确主线与状态机。
2. 两周内搭建异常监控与限WIP看板，校准MRP关键参数。
3. 一月内实现ATP/CTP接单与财务自动过账，建立月结零差异机制。
4. 持续以数据度量（准交率、在制、周转、毛利、DSO）进行滚动优化。

最后推荐：分享一个我们公司在用的ERP系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/2r29p

精品问答:

---

ERP模块关系图解中，如何理解各模块之间的关联性以优化资源配置？

我在学习ERP系统时，发现不同模块之间关系复杂，想知道如何通过ERP模块关系图解更清晰地理解它们的关联，从而精准优化企业资源配置？

ERP模块关系图解通过直观展示财务管理、采购管理、库存管理、生产计划等核心模块的交互关系，帮助企业精准识别资源流动路径。比如，库存管理模块的数据直接影响采购计划，生产计划模块又依赖库存和采购数据。通过分析这些模块的关联，可以优化资源配置，避免重复采购或产能浪费。据统计，采用模块关系图解的企业，资源配置效率提升平均达20%以上。

在ERP模块关系图解中，哪些关键技术术语需要掌握以便精准优化资源配置？

我对ERP模块关系图解中的专业术语感到困惑，比如‘模块耦合度’和‘数据同步’，想知道这些技术术语具体是什么意思，如何用它们来优化资源配置？

关键技术术语包括“模块耦合度”（表示模块间依赖强度）、“数据同步”（确保各模块信息一致）和“流程集成”（优化跨模块业务流程）。例如，降低模块耦合度可以减少系统维护难度，提高响应速度；加强数据同步确保库存和采购数据实时更新，避免资源浪费。通过理解这些术语，企业能更科学地调整模块配置，实现资源的精准优化。

ERP模块关系图解如何利用列表和表格提升资源配置的可视化管理效果？

我希望通过ERP模块关系图解的列表和表格，直观了解不同模块的功能和资源流向，怎么设计这些结构才能提升管理效率？

利用ERP模块关系图解中的列表和表格，可以系统化展示各模块职责、输入输出及资源消耗。例如，设计一个表格列出模块名称、关键功能、资源消耗量和数据接口，有助于管理者快速掌握资源分布。结合图形化关系图，列表和表格增强了信息密度和可读性，提升资源配置的精准决策能力。实践中，企业通过此方法，决策时间缩短了30%，资源利用率提升15%。

企业如何通过ERP模块关系图解中的数据化表达实现精准的资源优化？

我听说通过数据化表达可以帮助企业精准优化资源配置，但不清楚ERP模块关系图解中如何运用数据化表达提升管理效果？

ERP模块关系图解中的数据化表达通过量化各模块的资源使用指标（如库存周转率、采购周期、生产效率）实现精准优化。举例来说，对库存管理模块进行数据分析，发现库存周转率低于行业平均值（理想值为8次/年），则可调整采购计划减少库存积压。数据化表达使得资源配置基于客观指标，提升企业运营效率。据调研，利用数据化表达的企业，资源浪费率降低了25%。
