工厂ERP流程图绘制技巧，提升生产管理效率 工厂ERP流程图怎么绘制更高效？

对货鞍

·

2025-11-27 18:01:16

阅读15分钟

已读29次

要高效绘制工厂ERP流程图，核心做法是把订单到交付的端到端路径拆解为可度量的节点并用标准符号表达。建议从需求边界入手，选择统一记法并设计泳道分工，随后以关键单据为骨干串联数据与动作。具体可概括为：1、以订单主线构建闭环流程、2、采用泳道+BPMN规范统一表达、3、以单据与字段映射驱动节点、4、模板化模块复用并持续迭代验证。这样能快速定位瓶颈、压缩等待时间、提升排产与库存周转效率。

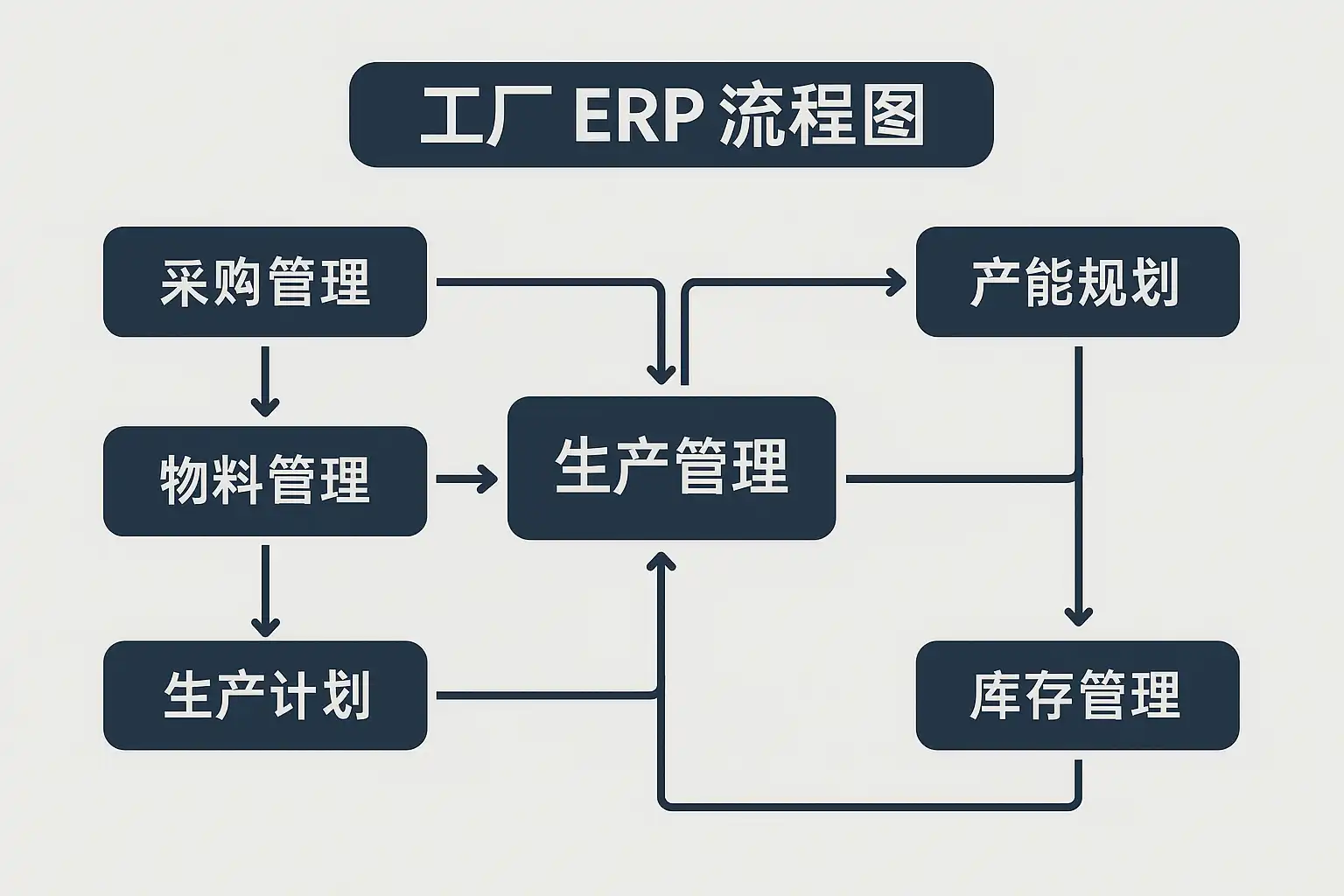

《工厂ERP流程图绘制技巧，提升生产管理效率 工厂ERP流程图怎么绘制更高效？》

一、目标与范围界定

• 明确输出物：
• L1-L3分层流程图（战略总览、端到端、作业级）
• 数据字典与关键单据清单（订单、计划、工单、采购、入库、质检、报工、完工、发运、对账）
• 泳道分工与RACI（Responsible/Accountable/Consulted/Informed）
• 异常与回路清单（缺料、返工、重排、退货）
• 界定范围：
• 制造类型：离散制造（机加工/装配）或流程制造（化工/食品）
• 端点：从客户下单到现金入账（Order-To-Cash），含计划、采购、生产、质量、仓储、发运、财务
• 成功标准（量化）：
• 排产准确率≥95%
• 订单准时交付率≥98%
• 生产周期缩短≥20%
• 库存周转提升≥15%
• 输入资料：
• 现行作业指引、单据样张
• 系统模块列表与字段说明
• 历史绩效数据（交期、在制、滞留、报废）

二、统一记法与符号选型

• 建议采用BPMN 2.0符号集，结合泳道表达部门责任，辅以事件与消息流标识系统交互。
• 适当引入VSM（价值流图）元素，标注节拍时间、队列、在制库存以支持效率分析。

下面表格对常见记法进行比较与选型建议：

记法	适用场景	优点	局限	建议用法
BPMN 2.0	端到端业务流程	事件、网关、泳道、消息流齐全	初学者学习成本略高	作为主记法
UML活动图	局部逻辑与条件流	简洁直观	数据/消息表达弱	辅助子流程
EPC (ARIS)	业务功能与事件	结构化清晰	工具依赖强	老系统梳理
VSM	时间/库存分析	显示瓶颈与节拍	数据采集要求高	性能标注层
流程泳道图	部门分工	责任清晰	事件表达不足	配合BPMN使用

三、泳道设计与责任边界

• 推荐泳道：
• 销售/客服（接单与变更）
• 计划/PMC（主生产计划MPS、物料需求MRP、负荷平衡）
• 采购（询价、下单、跟催）
• 仓储（收货、上架、发料、盘点）
• 生产车间（派工、报工、在制管理）
• 质量（来料、过程、成品检验）
• 设备/维保（点检、维修）
• 财务（对账、开票、收款）
• IT/系统（接口、主数据、自动化规则）
• 泳道标注规则：
• 每个节点明确“负责人/触发条件/输出单据”
• 消息流用于跨泳道数据传递（如计划生成采购申请）
• 服务任务/脚本任务标识系统自动动作（如MRP跑批）

四、以单据为骨干的“数据驱动”绘制法

• 核心思路：围绕关键单据和字段把动作串起来，确保每个节点有来源、有去向、有状态。
• 单据及主字段建议：

单据/对象	关键字段	产生节点	消耗/更新节点	状态流转
销售订单SO	客户、料号、数量、交期、BOM版本	接单/评审	排产/发运/对账	新建→评审→锁定→完结
主生产计划MPS	期间、产品、数量、优先级	计划编制	派工/产能仿真	草稿→下达→变更
物料需求MRP	需求日期、净需求量、来源SO/MPS	MRP运算	采购/领料	生成→执行
采购订单PO	供应商、料号、数量、价格、交期	下单	收货/对账	新建→确认→收货→结算
生产工单MO	车间、工序、标准工时、投料清单	派工	报工/质检	激活→在制→完工
入库/出库单	仓位、批次、数量、质检状态	收货/发料/成品入库	发运/盘点	草稿→过账
检验单IQC/IPQC/OQC	检验项、抽样、判定	来料/过程/成品检验	处置/放行	待检→合格/不合格
发运单	物流、箱单、序列号	成品出库	开票/对账	待发→已发
发票/对账单	金额、税率、币种	开票/对账	收款	待开→已开→已收

五、端到端流程拆解（离散制造示例）

• L1总览：订单→计划→采购→生产→质量→仓储→发运→结算
• L2关键链路（简化节点）：

1. 接单与评审：接收SO→校验BOM版本/可承诺量→客户交期承诺
2. 计划编制：MPS排产→负荷平衡→冻结窗口，下达MO
3. MRP与采购：跑MRP→生成采购建议→PO下达→来料跟催
4. 来料与质检：收货→IQC→合格上架/不合格处置
5. 生产执行：备料→开工→工序报工→IPQC→异常处置
6. 成品与发运：OQC→成品入库→拣货配载→发运
7. 财务结算：开票→对账→收款→订单闭环

• L3作业级细化（以“派工与报工”为例）：
• 前置条件：MO已下达且备料齐套
• 步骤：
• 车间排班→派工到线体/设备
• 开工扫描（工单+工序+人员）→开始计时
• 过程巡检（IPQC接点）→异常触发（返工/让步）
• 报工（合格数/不合格数/工时）→工序完结
• 工序转移→下一工序或完工入库
• 数据：
• WIP数量、良率、工时达成率、设备稼动率OEE
• 输出：
• 报工记录、工序质检单、异常单

六、高效绘制的十条实用技巧

• 1、先画骨干后充实：自上而下分层，先标端到端主干，再补充异常与回路
• 2、统一命名：节点用“动词+对象”，如“生成MRP建议”“下达生产工单”
• 3、泳道不超过9条：保证可读性，子流程单独展开
• 4、事件驱动：明确每个节点的触发（定时/消息/状态变更）
• 5、网关用最少集合：优先“排他网关”，减少并行导致的竞态
• 6、度量注释：在关键节点右侧标注节拍、等待、一次通过率
• 7、颜色编码：自动化（蓝）、人工（灰）、质检（绿）、异常（红）
• 8、模板化子流程：把“来料质检”“异常处置”“返工流”做成可复用组件
• 9、版本管理：页眉标版本、日期、作者，变更以差异色高亮
• 10、评审走查：流程草图→跨部门走查→试运行→修订→发布

七、异常与回路的标准化表达

• 常见异常：
• 缺料：MRP建议未及时执行或供应延期
• 返工：过程检验不合格触发返工子流程
• 重排：紧急订单插单，对MPS/派工重排
• 退货：来料不合格退供应商或客户退货
• 异常处理子流程组件：
• 触发事件→界定范围→临时措施→根因分析→永久措施→关闭
• 流程图表现：
• 用中断边界事件绑定在“生产执行”子流程上
• 异常单据与处置状态（开放→处理中→关闭）

八、数据与系统集成标注

• 系统对象与接口：
• ERP主数据：物料、BOM、工艺路线、工位、客户、供应商、仓位
• 交易数据：SO、PO、MO、入出库、检验、报工、发票
• 辅助系统：MES（设备与工序）、WMS（库位与波次）、PLM（BOM与变更）、TMS（运输）
• 消息流标注：
• 计划→采购：MRP建议（含料号/数量/需求日期）转PO
• 质检→仓储：检验结论驱动上架/隔离
• 生产→财务：完工入库→成本归集→开票条件达成
• 字段映射：
• SO行→MPS产品→MO料号→领料清单→报工与入库→发运→对账

九、度量驱动的流程图：节拍与瓶颈识别

• 在每个子流程旁标注：
• CT（Cycle Time）、WT（Wait Time）、VA/NVA（增值/非增值）
• WIP数量、一次通过率FTT、良率
• 用VSM小图层：
• 前置队列与在制库存方块
• 信息流（计划与看板）
• 实操：
• 从历史数据抽样，计算各节点CT与WT，找>80/20瓶颈
• 在流程图中以红框/粗线突出瓶颈节点，作为改善优先级

十、案例：金属零件装配工厂的端到端样图要点

• 场景设定：年产20万件，8条装配线，来料多批次，多规格小批量
• 关键节点要点列表：
• 接单评审：BOM版本锁定，交期承诺=可承诺量（ATP）+产能负荷
• MPS冻结窗口：滚动4周，锁定1周，弹性3周
• MRP参数：安全库存=周需求×1.2；再订货点=LT×日均需求
• IQC抽样：AQL 0.65，计数抽样水平II
• 派工规则：线体节拍=60秒；瓶颈工序优先派工
• 报工采集：工序扫码+人机绑定，异常停线>2分钟自动告警
• OQC：100%外观+关键尺寸抽检；合格后入库
• 发运：波次拣选，序列号追溯，ASN提前发送
• 财务：发运确认→开票→收款，信用额度控制

下面表格示例“事件-触发-责任-单据”关系，用于绘制时快速标注：

事件	触发条件	责任泳道	生成/更新单据
接单评审	SO新建	销售/计划	SO评审记录
运行MRP	MPS冻结完成/定时	计划	MRP建议
下达采购	MRP净需求>0	采购	PO
来料检验	收货入站	质量/仓储	IQC、入库单
派工	备料齐套	生产	MO派工单
报工	工序完成	生产	报工记录、在制更新
成品入库	OQC合格	仓储	入库单
发运与ASN	波次拣选完成	仓储/物流	发运单、ASN
开票	发运确认	财务	发票

十一、常见错误与修正策略

• 错误：节点无触发条件→修正：每节点必须有事件或状态变化
• 错误：职责混乱→修正：按泳道严格划分，跨部门用消息流
• 错误：忽略异常回路→修正：为关键子流程设置中断边界事件
• 错误：符号混用→修正：统一BPMN符号与颜色方案
• 错误：数据未对齐→修正：先建数据字典，确保字段贯通
• 错误：图面过载→修正：分层分页，7±2节点原则
• 错误：无版本管理→修正：发布前记录变更，页眉含版本/日期

十二、验证、走查与迭代

• 走查流程：
• 方案草案→跨部门评审→按样单演练→小范围试运行→收集反馈→修订发布
• 验证清单：
• 端到端闭环无断点
• 异常路径覆盖率≥95%
• 字段映射及主数据一致性
• 性能标注（CT/WT/FTT）齐全
• 迭代节奏：
• 每月一次回顾，按数据（交期、WIP、良率）驱动调整
• 上线试点：
• 选一条生产线与两个关键料号，跑通订单→发运→结算闭环

十三、工具与模板推荐

• 绘图工具：
• Visio/Draw.io（标准BPMN图形库、泳道模板）
• PlantUML（文本驱动、版本管理友好）
• 系统模板：
• 简道云ERP系统，提供端到端流程图模板与字段映射清单，支持可视化编辑与自定义扩展；官网地址： https://s.fanruan.com/2r29p;
• 模板使用法：
• 复制端到端基线模板→替换主数据（料号、BOM）→导入节点字典→生成泳道图→走查→发布
• 快速落地：
• 用“单据驱动节点”的方法把现有单据样式直接映射到模板字段，减少建模时间

十四、与生产效率的直接挂钩

• 机制：流程图让触发条件、等待队列与责任边界可视化，便于识别并消除NVA（非增值活动）
• 预期改进：
• 缩短计划到派工的等待时间（定时触发+自动校验）
• 降低缺料停线概率（MRP参数与安全库存优化）
• 提升一次通过率（检验接点前移+异常闭环）
• 提升库位周转与发运准时（波次与ASN配合）
• 数据闭环：
• 通过流程图标注的节点采集数据，形成改善循环（测量→分析→改进→控制）

十五、实操清单：从0到1高效绘制

• 第1天：收集单据样张与主数据，明确范围与成功指标
• 第2天：选记法与泳道，搭建L1端到端骨架
• 第3天：完成L2细化，串联单据与字段映射
• 第4天：补充异常子流程与度量标注
• 第5天：跨部门走查与试演，用样单验证
• 第6天：修订并发布V1.0，建立版本管理与改进机制
• 持续：按月迭代，结合绩效数据更新流程图

十六、总结与行动建议

• 总结要点：
• 以订单主线串联端到端，统一BPMN+泳道表达
• 以单据与字段映射驱动节点，异常子流程标准化
• 用度量标注识别瓶颈，迭代优化提升效率
• 行动步骤：
• 立即梳理“单据-字段-节点”字典
• 用推荐模板搭建L1-L3三层流程
• 开展跨部门走查并设定每月一次迭代评审
• 将关键绩效（交期、WIP、良率）嵌入图面并持续跟踪
• 额外建议：
• 在流程图中为自动化任务留出“服务任务”位点，逐步替代人工环节
• 建立异常事件库，形成复用的处置模板，加速问题闭环

最后推荐：分享一个我们公司在用的ERP系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/2r29p

精品问答:

---

工厂ERP流程图绘制的核心步骤有哪些？

我刚开始接触工厂ERP流程图绘制，流程步骤比较多，感觉很复杂，不知道有哪些核心步骤必须掌握，能否帮助我理清绘制流程？

工厂ERP流程图绘制的核心步骤包括：

1. 明确流程范围和目标，确保流程图聚焦关键环节。
2. 收集生产管理相关数据与信息，保证流程的准确性。
3. 使用统一符号（如流程框、决策菱形）表达不同操作，提升图表规范性。
4. 按时间顺序梳理流程节点，避免遗漏关键步骤。
5. 校验流程图的逻辑正确性，确保无死循环或遗漏节点。 通过以上步骤，可以系统性地绘制出高效、清晰的工厂ERP流程图，帮助提升生产管理效率。

如何利用软件工具提高工厂ERP流程图绘制效率？

我听说用专业软件绘制工厂ERP流程图能节省时间，但市面上软件很多，不知道哪些工具适合ERP流程图的绘制，且如何最大化利用这些工具？

提升工厂ERP流程图绘制效率，推荐使用以下软件工具及技巧：

软件名称	特色功能	适用场景
Microsoft Visio	丰富流程图模板，支持数据链接	复杂流程图制作
Draw.io	免费开源，支持在线协作	团队远程协同绘图
Lucidchart	多平台支持，实时协作	快速绘制及团队审阅

利用这些工具的自动对齐、模板调用和版本控制功能，能大幅缩短绘图时间。同时，结合快捷键和批注功能，有助于快速修改和沟通，提升整体流程图绘制效率。

工厂ERP流程图中如何用结构化布局提升可读性？

我发现有些ERP流程图看起来非常杂乱，信息量大但不清晰，想知道如何通过结构化布局让流程图更易理解，对生产管理更有帮助？

结构化布局在工厂ERP流程图中的应用包括：

1. 分层展示流程，采用主流程与子流程分区，避免信息拥挤。
2. 使用颜色区分不同部门或功能模块，帮助快速识别责任归属。
3. 利用流程线条清晰指向，避免交叉混乱，增强逻辑连贯性。
4. 采用图标和简短标签，降低技术术语门槛，提升理解效率。

示例：将采购、生产、质检、发货四大模块分区，用不同颜色区分，核心节点用加粗边框突出，整体提升图表的层次感和可读性。

绘制工厂ERP流程图时如何结合数据化表达增强专业说服力？

在工厂ERP流程图中，单纯的流程描述感觉缺少说服力，听说结合数据化表达可以提升影响力，不知道具体怎么操作？

结合数据化表达绘制工厂ERP流程图，可以通过以下方法增强专业说服力：

• 在关键流程节点附加生产效率、周期时间等量化数据，如“生产周期：3天”、“合格率：98%”。
• 利用图表或数据标签展示各环节资源消耗、成本比例，直观体现优化空间。
• 通过数据对比案例，如流程优化前后生产效率提升15%，增强可信度。
• 应用KPI指标挂钩流程节点，方便管理层快速判断流程效果。

举例说明：在质检流程节点旁标注“合格率提升5%”，帮助团队直观理解流程改进带来的具体效益。
