摘要：要通过流程图优化工厂管理并显著提升生产效率，核心在于将业务规则、数据结构与作业节拍在图中一体化表达。具体来说：1、以价值流为主线、用泳道明确角色边界，减少跨部门摩擦；2、以标准化数据字典和编码为支撑，确保流程节点可自动对接ERP；3、以事件驱动的闭环设计，在缺料、异常、变更时快速分支处置；4、以可量化的节拍与WIP上限控制，让计划、产线、仓库在同一节奏运转。通过这些技巧，流程图从“画出来”到“跑起来”，成为计划排程、质量控制、成本核算、设备运维的统一操作剧本，使工期缩短、OEE提升、库存周转加快、交付稳定。

《工厂ERP流程图设计技巧，提升生产效率副标题：如何通过流程图优化工厂管理？》

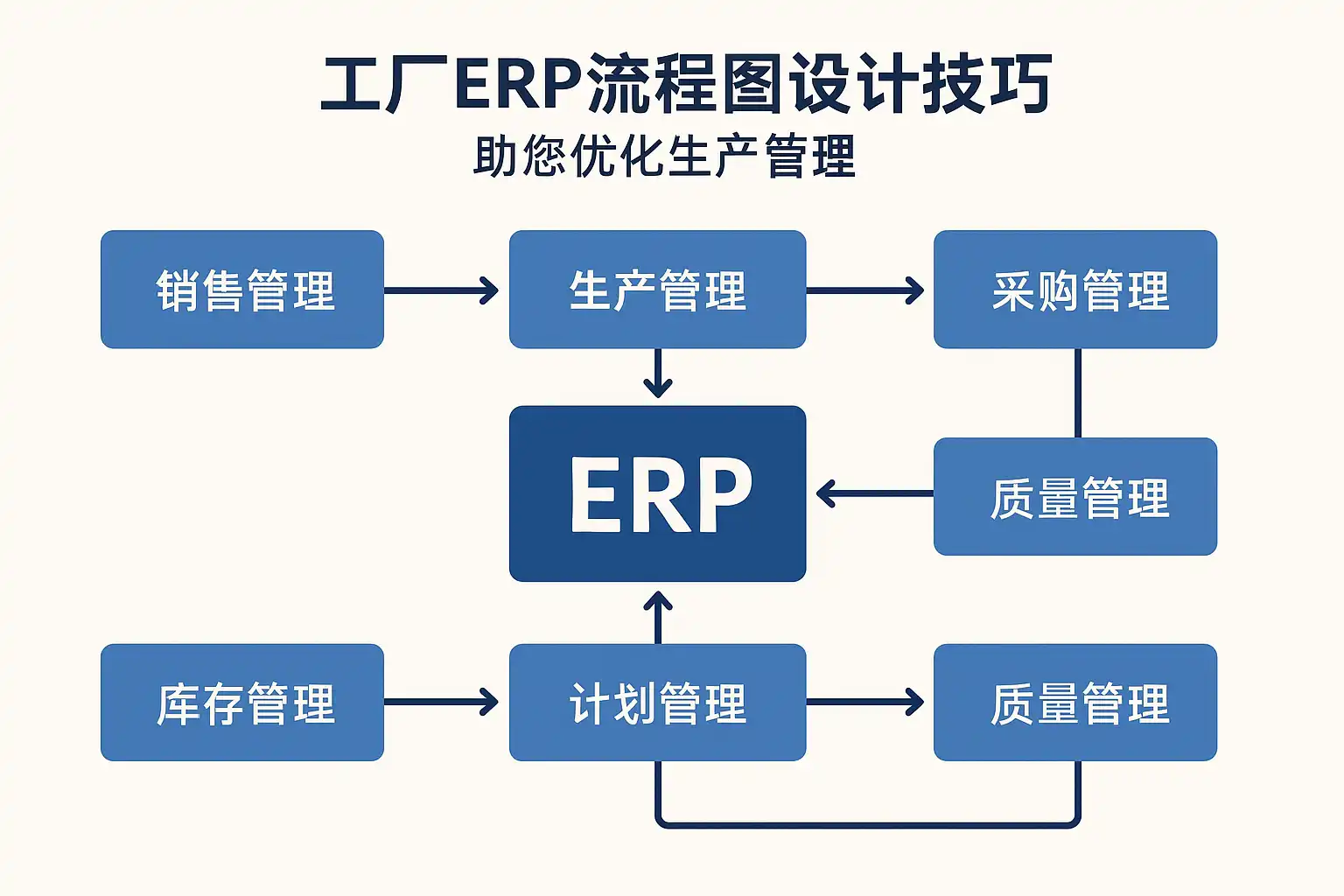

一、流程图在工厂ERP中的定位与价值

• 流程图是ERP业务逻辑的可视化表达。它把采购、库存、计划、生产、质检、设备、财务等模块的关键事件、输入输出、角色职责和数据对象（物料、BOM、工艺、工单、质检单、设备工单）串接为一条可执行的“数字化生产线”。
• 价值体现在：
• 统一语言：避免口头流程与系统流程不一致。
• 可验证性：每个节点对应可测的KPI和数据字段。
• 自动化基础：明确触发条件与API/机器人任务对接点。
• 风险可控：异常分支与回路闭合，杜绝“悬空单据”和“黑箱处理”。

二、流程图设计的总体原则与度量、方法

• 原则：
• 价值流优先：以需求→交付为主线，避免“按组织画图”导致割裂。
• 泳道清晰：采购、PMC、仓库、生产、质检、设备、财务等角色分轨。
• 事件驱动：用状态变化和事件触发替代“人盯人”。
• 数据先行：字段、编码、主数据（BOM、工艺、工位）与流程同生。
• 可度量：每节点设SLA、通过率、等待时间、返工率等指标。
• 防并发：考虑并发写入、幂等性、补偿机制和版本控制。
• 方法与工具：SIPOC分析、BPMN 2.0符号、泳道图、RACI矩阵、过程挖掘日志。

原则	具体做法	衡量指标	示例
价值流优先	以MPS→MRP→采购/备料→生产→质检→入库→发运为主线	订单满足率、总交付周期	将工程变更放入并行支线，控制生效点
泳道清晰	角色分泳道、节点标RACI	责任归属清晰度、审批时效	PMC创建工单，生产确认开工，质检独立判定
事件驱动	状态变更触发自动动作	自动触发率、手工干预率	入库完成自动触发质检单
数据先行	字段字典与编码规则固化	字段完备率、主数据命中率	物料编码含类型/系列/版本
可度量	节点设SLA与KPI	等待时长、一次合格率	报工至质检开单≤30分钟
防并发	幂等键与补偿流程	重复单率、异常回滚成功率	工单报工使用事务序列号

三、核心流程图模板与关键节点拆解

• 主生产流程（离散制造示例）
• 客户订单→主生产计划（MPS）→物料需求计划（MRP）→采购/补料→来料检验→备料发放→工单下达→开工登记→过程质检→完工报工→成品检验→入库→发运→对账结算
• 节点拆解要点：
• 计划侧：MPS冻结窗口、滚动周期、MRP分层（原材/半成品）、安全库存策略。
• 生产侧：工艺路线、工时标准、瓶颈工序识别、并行与合并节点。
• 质量侧：AQL/抽检方案、过程抽检频次、不合格处置分支。
• 供应侧：供应商分级、交期承诺、ASN预告与收货节拍。

节点	触发条件	输入/输出	系统动作	指标
生成MPS	订单/预测满足规则	订单/预测→MPS版本	计算产能与冻结期	计划达成率
跑MRP	MPS冻结版	BOM/库存→PR/工作单	展开缺口、合并需求	缺料项准确率
采购下单	MRP异常清单	PR→PO	供应商匹配与交期确认	准时交付率
收货检验	ASN到货	PO→IQC单	抽检/判定/隔离	来料合格率
备料发放	IQC合格	库存→领料单	扣减库存、条码绑定	领料及时率
开工报工	备料完成	工单→报工记录	工时、良品/不良品登记	单位工时产出
过程质检	报工/节拍触发	过程检单	判定/追溯条码	过程一次合格率
完工入库	工序完结	报工→入库单	生成成品条码	交付周期缩短率

四、提升生产效率的关键技巧与可视化方法

• 将节拍与WIP（在制品）上限写入流程图节点注释，形成可执行规则。
• 在瓶颈工序前后增加“缓冲区状态节点”，以颜色或标识显示WIP状态（绿≤上限、黄≈上限、红>上限），并联动看板。
• 用事件触发实现自动动作：
• 入库完成→自动生成检验单；
• IQC不合格→自动创建不合格处理流程（MRB）并冻结批次；
• 开工登记→自动计算预计完工时间与产能负荷。
• 引入拉动信号与看板：
• 采用两箱法或电子看板的信号节点，指定补货触发阈值与最小批量。
• 在流程图中标记设备状态与维护窗口，避免与关键工序时间冲突。

五、流程图与数据结构的映射：字段、编码与主数据

• 建议的数据字典与编码策略：
• 物料编码：类别-系列-规格-版本（如：RM-AL-0.8-V03）
• 工单编号：日期-产线-序列-版本（如：WO-202501-L02-0001-A）
• 批次/条码：批次ID+序列号，确保唯一可追溯。
• 关键字段：需求来源、BOM版本、工艺版本、设备/工位、工时、质检标准、责任人。

实体	关键字段	唯一性规则	流程触点
物料	物料编码、规格、版本、单位、质检标准	编码全局唯一	MRP、采购、IQC
BOM	物料父子关系、用量、替代料、版本	父物料+版本唯一	MRP、备料
工艺路线	工序、工时、工装、质检点、工位	物料+版本唯一	开工、报工、过程检
工单	工单号、产线、数量、计划时间、版本	工单号唯一	开工、报工、完工
批次/条码	批次ID、序列号、质量状态	批次+序列唯一	IQC、过程检、FQC
设备	设备编号、状态、点检周期	设备编号唯一	生产、维护

六、异常处理与闭环：不合格、缺料、设备故障、工时异常

• 异常类型与分支：
• 缺料：MRP异常清单自动生成“缺料工单”，触发替代料评审或紧急采购。
• 不合格：IQC/过程/FQC判定为不合格→走MRB（评审→处置：返工/让步/报废）。
• 设备：停机事件触发应急排程，自动重排工单与通知维护。
• 工时异常：报工工时超阈值→自动开启问题分析流程（工艺、培训、设备原因）。
• 闭环机制：每个异常分支需有明确的结束条件与影响范围更新（库存冻结、计划重排、成本记账）。

异常	触发	处置分支	结束条件	影响更新
缺料	MRP发现缺口	替代料/加急采购/拆批	入库或确认替代方案	计划重排、交期更新
IQC不合格	检验判定	MRB评审→返工/让步/退货	处置完成并追溯更新	冻结/解冻库存、供应商评分
设备停机	设备事件	维护→验收→恢复	点检合格、稳定运行	工单重排、OEE更新
工时异常	报工超阈值	原因分析→纠正	标准工时调整/培训完成	成本模型、工艺版本

七、跨部门协同与泳道划分：角色、权限与签审

• 泳道建议：客户/销售、PMC、采购、仓库、生产、质检、设备、财务/成本。
• 权限与签审：
• 关键节点采用电子签审与审计日志，确保可追踪。
• 用RACI矩阵标注每节点责任者（Responsible）、决策者（Accountable）、协作（Consulted）、知会（Informed）。
• 常见协同场景：
• 工程变更（ECO）跨工程、PMC、生产、质检：在流程图中明确生效点与版本切换窗口。
• 委外加工：在采购泳道下设委外子流程，处理备料出库、委外检验、成本结算。

八、版本管理与变更控制：如何迭代流程图而不扰动生产

• 版本策略：流程图与主数据采用语义化版本（Major.Minor.Patch），严禁跨版本隐性改动。
• 生效控制：设置切换窗口与灰度方案，对新工单使用新版本，旧工单沿用旧版。
• 回滚与补偿：在流程图中预设回滚路径与数据补偿机制，保证异常时可快速恢复。
• 培训与公告：变更发布前后进行针对性培训与站内公告，减少一线混乱。

九、度量与优化闭环：从流程图到效率提升的量化路径

• 关键指标与采集：
• 计划达成率、准时交付率、总交付周期（Lead Time）、一次合格率（FPY）、OEE、库存周转天数、WIP平均值、返工率、加班时长。
• 数据采集与过程挖掘：
• 在流程节点植入时间戳，自动生成事件日志；用过程挖掘工具识别瓶颈与环路。
• 目标设定与优化节奏：
• 建议以季度为周期，采用PDCA，逐步压缩等待与切换时间、控制WIP、提升FPY。

指标	基线值	目标值	优化手段	预期收益
准时交付率	85%	≥95%	冻结期+MRP异常清单自动化	客户投诉下降
OEE	62%	≥75%	设备状态与维护窗口嵌入流程	产能提升
FPY	92%	≥97%	过程检与防错节点前置	返工降低
库存周转天数	45天	≤30天	拉动补货与最小批量控制	资金占用下降
总交付周期	25天	≤18天	并行处理与审批时限	订单响应加快

十、案例示例：某电子装配工厂的流程图优化实践

• 背景：订单波动大、缺料频发、过程质检滞后、设备停机与计划冲突。
• 优化动作：
• 构建泳道流程图，明确事件和自动触发节点；
• 建立数据字典与编码统一，部署条码追溯；
• 在瓶颈工序前设WIP上限与缓冲区状态；
• IQC与过程检联动，异常进入MRB分支闭环；
• 设备维护窗口纳入排程，避免与关键工序重叠。
• 结果（3个月）：
• 准时交付率：84%→96%
• OEE：60%→76%
• FPY：93%→98%
• 库存周转：42天→28天
• 计划达成率：80%→95%

维度	优化前	优化后	驱动因素
准时交付率	84%	96%	MPS冻结+异常自动化
OEE	60%	76%	设备状态纳入流程
FPY	93%	98%	防错与过程检前置
周转天数	42天	28天	拉动补货+最小批量
达成率	80%	95%	并行审批与限时节点

十一、工具与实现建议：BPMN工具、集成方法与简道云ERP系统

• 工具链：
• 建模：Camunda Modeler、ProcessOn、draw.io（支持BPMN与泳道）。
• 集成：Webhook、REST API、消息总线（如MQ）实现事件驱动与幂等。
• 过程挖掘：依据事件日志进行路径与瓶颈分析。
• 简道云ERP系统：
• 优势：可视化流程配置、表单与数据字典、自动化规则、条码/看板、与外部系统API联动。
• 使用建议：先梳理数据字典与编码，再将流程图节点映射为应用页面与自动化触发，逐步灰度上线。
• 官网地址： https://s.fanruan.com/2r29p;
• 模板与落地：基于简道云ERP系统构建“采购-备料-工单-报工-质检-入库”端到端模板，支持自定义字段与版本控制。

十二、流程图标准符号与命名规范清单（附示例）

• BPMN符号使用：
• 圆形事件：开始/结束/中间事件（消息、计时器、错误）。
• 菱形网关：并行、条件、互斥、事件网关。
• 矩形任务：人工任务、服务任务、脚本任务、子流程。
• 泳道与池：部门或系统边界。
• 命名规范：
• 节点名：动词+对象+状态（如“生成MPS冻结版”）。
• 变量名：领域缩写+对象+版本（如“BOM_V03”）。
• 事件名：对象+状态变化（如“IQC_FAIL”）。

类别	规范	示例
节点命名	动词+对象+限定	“创建工单（vA工艺）”
事件命名	对象+状态	“PO_RECEIVED”
网关命名	条件+去向	“IQC合格？→入库/隔离”
泳道命名	角色/系统	“PMC”“质检”“设备”

十三、落地步骤：从现状盘点到稳定运行的8步路线

• 步骤与交付物：

1. 盘点：收集现行流程、单据与数据字段，输出SIPOC与问题清单。
2. 建模：用BPMN画出AS-IS与TO-BE，确立泳道与事件。
3. 数据：制定数据字典与编码规则，冻结主数据。
4. 原型：在系统中搭建关键流程与自动化触发，完成端到端演练。
5. 灰度：小范围上线，采集日志，过程挖掘定位瓶颈与偏差。
6. 优化：调整节拍、WIP上限、网关条件与异常分支。
7. 扩面：推广到全产线/多工厂，建立版本管理与培训机制。
8. 固化：纳入制度与审计，指标入报表与看板，持续PDCA。

十四、常见误区与纠正策略

• 误区：
• 只画图不管数据：字段缺失导致系统无法自动化。
• 泳道不清：审批绕行、责任不清。
• 无异常分支：一旦不合格或缺料，流程断裂。
• 版本混用：ECO生效不规范，导致混料与追溯失败。
• KPI靠主观：未埋点，无法量化优化。
• 纠正：
• 数据字典先行、字段必填校验。
• RACI入图、电子签审与审计日志。
• 明确异常闭环与回滚路径。
• 严格版本管理与灰度上线。
• 节点埋点与过程挖掘常态化。

十五、总结与行动建议

• 总结：工厂ERP流程图的设计应以价值流为主线，结合泳道与事件驱动，将标准化数据与异常闭环融入节点规则，并用度量与版本管理确保持续优化。这样可实现节拍统一、库存受控、质量前置、设备协同，从而系统性提升生产效率与交付稳定性。
• 行动建议：
• 从一个订单族群入手，快速绘制端到端流程图并落地关键自动化。
• 建立数据字典、编码和版本规则，确保可追溯与可扩展。
• 在瓶颈工序前后设置WIP上限与缓冲区，实现拉动补货与节拍控制。
• 将IQC/过程/FQC与MRB闭环嵌入流程，避免质量黑箱。
• 选用支持可视化流程与自动化的系统，如简道云ERP系统，结合模板快速上线与迭代。

最后推荐：分享一个我们公司在用的ERP系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/2r29p

精品问答:

---

工厂ERP流程图设计的关键步骤有哪些？

我刚开始接触工厂ERP系统，发现流程图设计很复杂，不知道从哪些关键步骤入手，才能保证流程图既准确又实用？

工厂ERP流程图设计关键步骤包括：

1. 需求分析：明确生产各环节的关键节点和数据流。
2. 流程绘制：使用标准符号（如流程框、决策菱形）描绘工厂作业流程。
3. 验证优化：结合实际生产数据，确保流程图反映真实操作，避免冗余步骤。
4. 持续迭代：根据反馈调整流程图，提升生产效率。案例中，某制造企业通过优化流程图，减少了15%的生产周期，提升了整体效率。

如何通过工厂ERP流程图提升生产效率？

我想知道流程图在工厂ERP系统中具体如何帮助提升生产效率？有哪些设计技巧能使流程图更有效？

通过优化工厂ERP流程图，可以实现：

• 明确生产流程的瓶颈环节，便于针对性改进。
• 实现信息流与物料流的同步，减少等待时间。
• 提升部门协作效率，减少误操作。设计技巧包括：

1. 使用分层流程图体现复杂流程的结构。
2. 融入自动化节点标识，突出自动化环节。
3. 结合数据指标（如生产周期、合格率）直观展示效果。数据显示，经过流程图优化后，工厂平均生产效率提升约20%。

工厂ERP流程图设计中如何自然融入关键技术术语？

我担心在制作ERP流程图时，技术术语太多会让人难以理解，如何做到既专业又能让非技术人员快速理解？

设计流程图时，自然融入关键技术术语的技巧包括：

• 在流程图关键节点旁添加简短注释，结合案例说明术语含义。
• 使用图例说明专业符号和术语，例如“MRP（物料需求计划）”节点配以简易定义。
• 通过表格将复杂术语与实际操作对应起来，降低理解门槛。比如将“JIT（准时制）”解释为“减少库存，按需生产”，帮助员工快速掌握概念。

如何利用结构化布局和数据化表达提升工厂ERP流程图的可读性？

我制作的ERP流程图内容丰富，但看起来杂乱无章，怎样通过结构化布局和数据化表达让流程图更清晰、更具说服力？

提升ERP流程图可读性的策略有：

1. 结构化布局：采用分层设计，将复杂流程拆解为多个子流程，使用颜色区分不同模块。
2. 列表与表格：在流程图旁边添加关键指标列表（如周期时间、产能利用率）和对比表，增强信息密度。
3. 数据化表达：用图形标注如百分比、时间节点，直观展示流程改进效果。例如，某工厂通过流程图展示生产周期从48小时缩短到36小时，提升效率25%。 这些方法能帮助管理层快速理解流程瓶颈及优化价值。
