工厂ERP流程图设计详解，如何高效提升管理效率？

美州蜜

·

2025-11-27 18:02:41

阅读13分钟

已读21次

摘要：工厂ERP流程图设计要以价值流为纲、以数据为底、以角色为线、以事件为触发、以指标为闭环来构建。核心做法是：一、统一主数据与BOM/工艺路线，确保流程节点可计算可追溯；二、用泳道和RACI清晰划分职责，消除跨部门推诿；三、按L0-L3分层画图，先端到端再到关键环节与操作细节；四、嵌入触发事件与控制点（质检、审批、对账、盘点），形成闭环；五、在ERP中用自动化与条码/IoT落地，持续迭代优化。这样能够把生产、采购、仓储、质量、售后、财务等流程连接成一张“数字化工厂线路图”，实现瓶颈定位、工时与库存压缩、计划准确率提升与财务及时结算，通常能在上线后3-6个月实现明显的等待时间减少与异常率下降。核心观点：1、价值流导向、2、主数据统一、3、泳道+RACI、4、事件与控制闭环、5、自动化迭代落地。

《工厂ERP流程图设计详解，如何高效提升管理效率？》

一、总体框架与核心答案

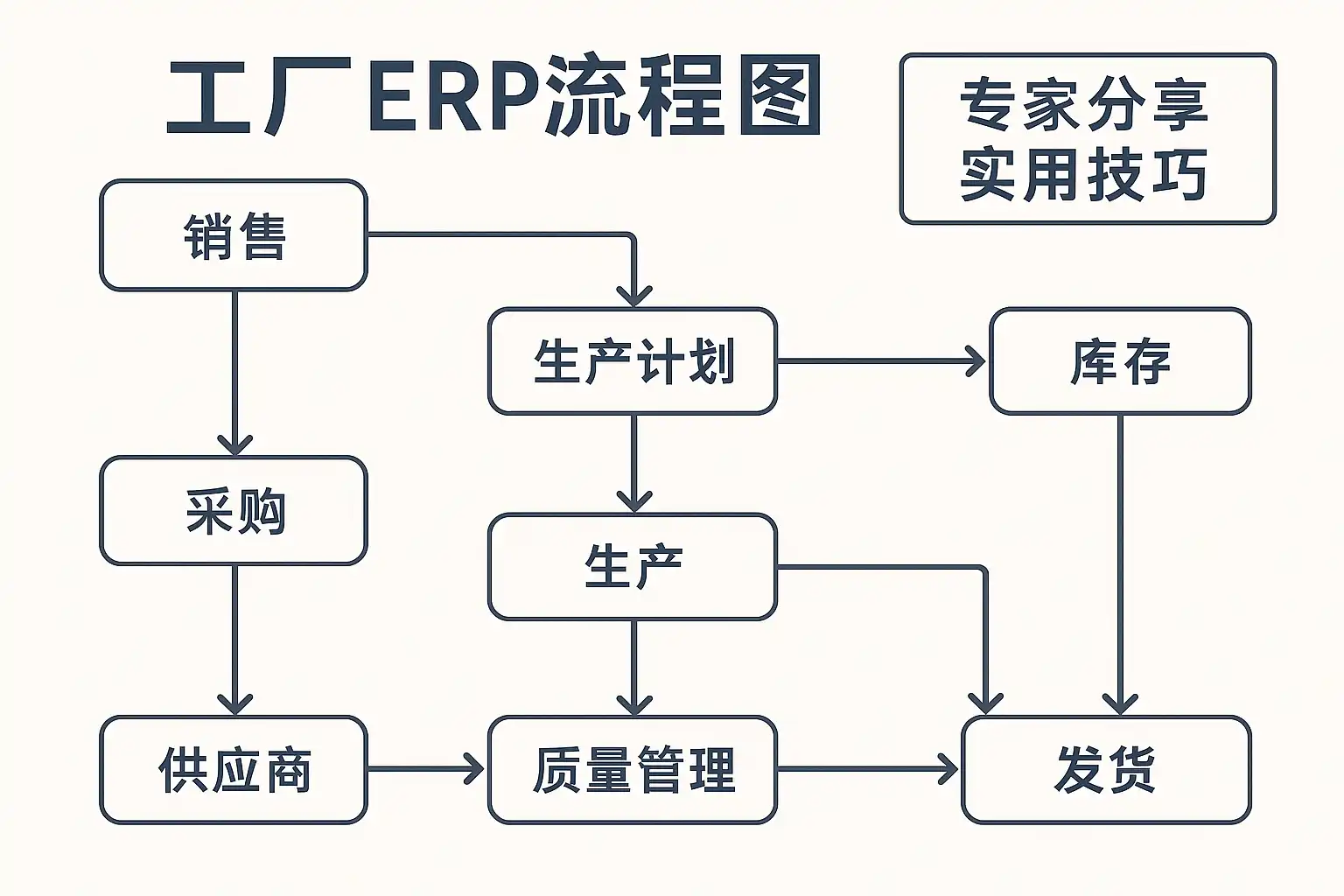

• 目标：用一张端到端ERP流程图把“接单→计划→采购→生产→质检→入库→发货→回款”的价值流打通，形成跨部门协同的可视化蓝图，并明确每个节点的数据、角色、触发条件、审批与度量。
• 方法要点：

1. 按L0到L3分层：L0为价值流图，L1为业务域流程，L2为标准作业流程，L3为操作与系统字段级。
2. 用泳道区分角色/系统：销售、计划、生产、仓库、质量、采购、财务、客户/供应商、ERP系统、MES/WMS等。
3. 标准化事件与控制：如“订单审核通过”“到料质检合格”“工序报工完成”“财务过账”等，配套数据校验与审批。
4. 接入指标与日志：每个流程节点绑定KPI（时长、直通率、准确率），为瓶颈分析与优化提供依据。
5. 通过自动化落地：条码扫码、电子看板、电子签核、异常自动工单、系统提醒与批量过账。

二、流程图设计方法（L0-L3）

• L0 价值流图：勾勒端到端主干，强调输入输出与客户价值，如从客户需求到现金（Order-to-Cash）。
• L1 业务域流程：将主干分解为采购、计划、生产、仓储、质量、财务等，定义关键接口。
• L2 标准作业流程：在每个业务域中，按BPMN/泳道展示任务、决策、事件、文档/数据对象。
• L3 操作与字段级：明确ERP表单、字段、校验规则、编码规则、必填项与接口映射。

步骤清单：

• 边界定义：明确订单类型（MTS、MTO、ETO）、产品类型（离散/流程）、排程策略（MRP/APS）。
• 主数据准备：物料、BOM、工艺路线、工作中心、供应商/客户、库存地点、计量单位、编码规则。
• 角色与泳道：定义部门与角色、系统泳道、外部参与方（客户/供应商）。
• 事件与触发器：订单批准、到料、开工、完工、入库、发货、对账、过账、回款等。
• 决策与分支：合格/不合格、库存充足/不足、紧急/正常、超额/短缺、优先级队列。
• 控制与合规：审批、签名、留痕、权限、阈值校验、SOP链接。
• 指标与日志：时长、直通率、返工率、缺料率、产能负荷、库存周转、OTD（按期交付率）、应收账龄。

三、典型场景流程拆解与表格

• 端到端场景包含：O2C（接单到回款）、P2P（采购到付款）、P2D（计划到生产）、QMS（质量管理）、WMS（仓储物流）、EAM（设备维护）、FICO（财务过账）。

以下为关键流程的结构化要点与对照表：

接单到回款（Order-to-Cash，O2C）

• 关键节点：报价→合同→销售订单→生产/备货→发货→开票→回款
• 控制点：订单审批、信用额度、价格与折扣、出库签收、发票开具校验、对账与收款匹配
• 指标：OTD、发货准确率、开票及时率、回款周期

采购到付款（Procure-to-Pay，P2P）

• 关键节点：请购→采购订单→到货→质检→入库→对账→付款
• 控制点：供应商资格、价格/合同、到货质检、不合格处理、三单（PO、GR、Invoice）匹配
• 指标：到货合格率、供应商准时交付率、账期与现金流占用

计划到生产（Plan-to-Produce，P2D）

• 关键节点：需求汇总→MRP/APS→工单→领料→开工→报工→完工→入库
• 控制点：BOM/工艺路线准确率、产能负荷校验、领料审核、报工防重复、完工检验
• 指标：计划达成率、工序直通率、OEE、在制品（WIP）周转

质量管理（QMS）

• 关键节点：来料检验→过程检验→最终检验→不合格处理（NCR）→纠正预防（CAPA）
• 控制点：检验标准、抽样方案、判定规则、隔离与放行、追溯与批次管理
• 指标：不良率、返工率、放行及时率、CAPA关闭周期

仓储物流（WMS）

• 关键节点：入库→上架→盘点→补货→出库→发运
• 控制点：库位策略、批次/序列号、ABC分类、差异处理、签收回单
• 指标：拣选准确率、盘点差异率、周转天数、订单行直发率

设备维护（EAM）

• 关键节点：点检→保养计划→维修工单→备件领用→复检→关闭
• 控制点：点检频次与合格标准、工单权限、备件库、安全合规
• 指标：MTBF、MTTR、设备可用率、保养达成率

财务过账（FICO）

• 关键节点：成本要素设定→生产领料/报工过账→应收/应付→总账结账
• 控制点：科目映射、期间锁定、三单匹配、税务合规
• 指标：毛利率、制造费用率、存货资金占用、结账周期

对照表：典型控制点与系统对象映射

流程环节	关键控制点	ERP对象/表单	触发事件	指标
销售订单	价格/额度审批	报价单/销售订单	订单审核通过	OTD、毛利
采购到货	来料质检	采购订单/到货单/质检单	到货登记	到货合格率
生产报工	工序合格判定	工单/工序报工/质检记录	完工报工	直通率、OEE
仓储出库	批次校验	出库单/发运单	拣配完成	拣选准确率
财务过账	三单匹配	发票/GR/PO	发票入账	对账差异率

四、主数据与工厂“可计算性”设计

• 主数据清单：物料主数据（编码、规格、计量单位）、BOM（层级、替代）、工艺路线（工序、节拍、工时）、工作中心（产能、班次）、库存地点与库位、供应商/客户主数据、价格/合同、质检标准、会计科目与成本要素。
• 可计算性关键：

1. 工时与产能：每工序标准工时、班次产能、加载因子，用于APS排程与瓶颈识别。
2. 物流时间：到货、上架、拣配、转运时长，用于同步计划与OTD保障。
3. 质量参数：抽样方案、判定标准、批次追溯，为放行与CAPA提供数据。
4. 成本核算：标准成本与实际成本差异（材料、人工、制造费用），支持月度结账与利润分析。
5. 编码与校验：物料编码规则（类别+规格+版本）、批次/序列号策略，保障可追溯。

五、效率提升抓手与测算

• 条码与移动化：在领料、报工、入出库、质检环节用扫码代替手工录入，可显著降低差错与等待。
• APS与约束驱动：以瓶颈工作中心为主线排程，减少在制品拥堵与无效等待。
• e-Kanban与补货策略：用看板与补货规则（定量、定期、最小最大）减少缺料与过量库存。
• 三单匹配自动化：采购发票自动对账，缩短对账与过账时间，减少差异。
• 电子签核与提醒：审批流数字化、到期任务提醒，降低流程挂起。

指标体系（示例范围需按企业现状校准）：

• 计划达成率提升：通过准确BOM与APS，减少计划偏差与临时插单。
• 库存周转提升：通过补货策略与拉动式生产，降低呆滞。
• 质量直通率提升：通过过程检验与防错设计，减少返工。
• 结账周期缩短：通过自动过账与三单匹配，减少人工核对。

六、图形语言与工具、模板参考

• BPMN元素建议：事件（圆形）、任务（圆角矩形）、网关（菱形）、数据对象（纸张图标）、泳道（横/纵分区）、消息流（虚线箭头）、注释（方框）。
• 绘图工具：Visio、draw.io、PlantUML、yEd；版本管理与协作可用Wiki或Git。
• 模板应用：结合低代码平台快速搭建表单、流程、报表、提醒与移动端使用，缩短上线周期。

系统与模板参考：

• 简道云ERP系统：以低代码表单与流程为核心，支持采购、生产、仓储、质检、销售、财务等模块的快速配置与集成，适合中小工厂以“流程图即系统蓝图”的方式迭代上线；可结合条码、移动端与Webhook进行自动化。官网地址： https://s.fanruan.com/2r29p;
• 使用建议：先从O2C和P2P两条价值流起步，固化主数据与控制点；在L2层完成标准作业流程后，再在L3层落地到具体表单字段与校验；通过仪表盘监控节点时长与直通率，按周迭代。

七、场景适配（MTS/MTO/ETO、离散/流程）

• MTS（按库存生产）：计划侧强调预测与安全库存，生产侧重批量与标准工艺，O2C与P2D耦合较弱。流程图中需在计划与补货节点增加预测与安全库存策略。
• MTO（按订单生产）：订单驱动BOM与工艺选择，计划与生产紧耦合。流程图在销售订单批准后直接触发MRP与工单生成。
• ETO（按工程定制）：设计环节前置，需在L1层加入“设计与BOM冻结”节点，并在质量与变更管理中强调版本控制与签审。
• 离散制造：工序、工位明确，报工与序列号追溯关键；流程图强调工序级质检与序列号。
• 流程制造（化工/食品）：批次与配方是核心，需在质量与合规中强调批记录与释放；流程图增加批次参数记录与CIP/SIP清洗验证节点。

八、常见错误与修正

• 错误：只画部门流程不画端到端价值流。修正：先做L0全局图，再分域细化。
• 错误：无主数据定义，流程无法计算。修正：在流程图旁列出主数据清单与版本控制。
• 错误：无控制点与审批，导致数据失真。修正：在关键节点嵌入审批与阈值校验。
• 错误：图复杂但无度量。修正：绑定节点KPI与日志，形成可改进的闭环。
• 错误：一次性大爆炸上线。修正：增量上线，以价值流为批次迭代。
• 错误：忽视车间现场。修正：条码、Andon与移动端落地，减少纸面流程与二次录入。

九、推进路线图与治理机制

• 阶段划分：

1. 2-4周：主数据清理与编码规则、L0价值流绘制。
2. 4-8周：L1/L2流程图与审批控制点设计，选型与原型搭建。
3. 8-12周：L3字段级落地与移动化、条码接入、仪表盘上线。
4. 12-24周：APS、质量闭环、三单匹配与财务集成，持续迭代。

• 组织机制：设置流程所有者（Process Owner）、跨部门评审例会、变更管理与版本控制、培训与试运行、数据质量稽核。
• 风险与缓释：主数据不全（设数据门禁与冻结点）、现场抵触（引入快速收益点如扫码与自动提醒）、系统割裂（通过接口与统一编码桥接）。

十、总结与行动建议

• 关键结论：以价值流为纲、以主数据为底、以泳道与RACI明确职责、以事件与指标形成闭环、以自动化持续迭代，是工厂ERP流程图设计和效率提升的最短路径。流程图不仅是图，更是部署清单、权限与校验说明书、数据字典与改进路线图的集合。
• 行动清单：

1. 本周完成L0价值流图与主数据清单。
2. 两周内完成O2C与P2P的L1/L2流程图与审批点。
3. 三周内落地条码与移动端在领料、报工、入库三处。
4. 一个月上线仪表盘，监控OTD、缺料率、直通率与结账周期。
5. 每两周召开流程评审会，滚动优化，并将变更固化到流程图与系统中。

最后推荐：分享一个我们公司在用的ERP系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/2r29p

精品问答:

---

工厂ERP流程图设计的核心步骤有哪些？

我刚开始接触工厂ERP系统，不太清楚流程图设计具体包括哪些步骤。想了解一下，设计一个高效的ERP流程图需要经过哪些关键环节？

工厂ERP流程图设计的核心步骤包括：

1. 需求分析：明确工厂管理中的关键业务流程，例如采购、生产、库存和销售。
2. 流程梳理：采用访谈和数据收集方法，绘制当前流程的初步框架。
3. 流程优化：结合ERP系统功能，优化流程节点，减少重复和冗余操作。
4. 流程图绘制：使用专业工具（如Visio、Draw.io）绘制流程图，确保结构清晰。
5. 审核与修订：邀请相关部门审核流程图，结合反馈进行调整。 案例：某制造企业通过以上步骤设计ERP流程图，采购周期缩短了20%，库存周转率提升15%。

如何通过ERP流程图设计提升工厂管理效率？

我听说工厂ERP流程图设计能提升管理效率，但具体是怎么实现的呢？有哪些设计技巧能帮助企业实现效率最大化？

通过ERP流程图设计提升工厂管理效率的关键在于：

• 明确流程节点职责，减少信息传递误差。
• 采用标准化流程，降低人为操作风险。
• 利用流程自动化，提升任务执行速度。 设计技巧包括：

1. 采用泳道图（Swimlane Diagram）明确部门分工。
2. 引入决策节点优化审批流程。
3. 结合ERP系统数据，实时监控流程执行。 数据支持：根据某调研，采用优化ERP流程图的企业，管理效率平均提升30%。

工厂ERP流程图中常见的技术术语有哪些？能否结合案例解释？

ERP流程图中有很多专业术语，我经常听到“泳道图”、“审批节点”等，但不太理解它们的具体含义和作用。能否结合实际案例帮我理解？

常见技术术语及解释：

术语	解释	案例说明
泳道图	表示不同部门或角色的流程分工	采购部门和仓储部门的任务划分清晰，减少职责重叠。
审批节点	流程中需上级确认的关键步骤	生产订单需经理审批，确保订单合理性。
决策节点	根据条件判断流程走向的节点	库存不足时触发自动采购流程，避免断货。
通过理解这些术语，企业能更精准设计流程图，提升流程透明度和执行力。

工厂ERP流程图设计如何利用数据化手段提升专业说服力？

我想知道在设计ERP流程图时，如何利用数据化表达来增强方案的专业性和说服力？有没有具体的数据指标或展示方法？

利用数据化手段提升ERP流程图设计专业说服力的方法包括：

1. 量化关键流程指标（KPI），如生产周期、订单完成率等。
2. 使用图表（柱状图、折线图）展示流程优化前后的对比数据。
3. 引入实际案例数据，说明设计效果。 示例表格： | 指标 | 优化前 | 优化后 | 提升比例 | |----------------|----------|----------|------------| | 采购周期 | 10天 | 8天 | 20% | | 库存周转率 | 4次/年 | 4.6次/年 | 15% | 通过数据化表达，管理层能直观理解ERP流程图设计带来的价值，促进方案落地。
