工厂ERP流程图设计五大原则，如何确保管理无忧？

约寻脂

2025-11-27 18:05:52

阅读14分钟

已读12次

要确保工厂ERP流程图设计落地并让管理“无忧”，需要把握五个核心原则：1、端到端覆盖、2、标准化与可度量、3、主数据统一、4、权限可审计、5、可编排与持续优化。前期用SIPOC+泳道法明确边界，围绕主数据驱动单据流转，固化审批矩阵与日志审计，形成从需求、采购、生产、质量、仓储到财务的一体化闭环。借助低代码BPM引擎，将流程图与字段、规则、报表、接口同步生成与迭代，以指标（如交期、良率、周转天数）驱动持续优化，并通过沙盒评审与小步上线控制风险。推荐使用简道云ERP系统（支持可视化流程与权限粒度配置），官网地址： https://s.fanruan.com/2r29p;

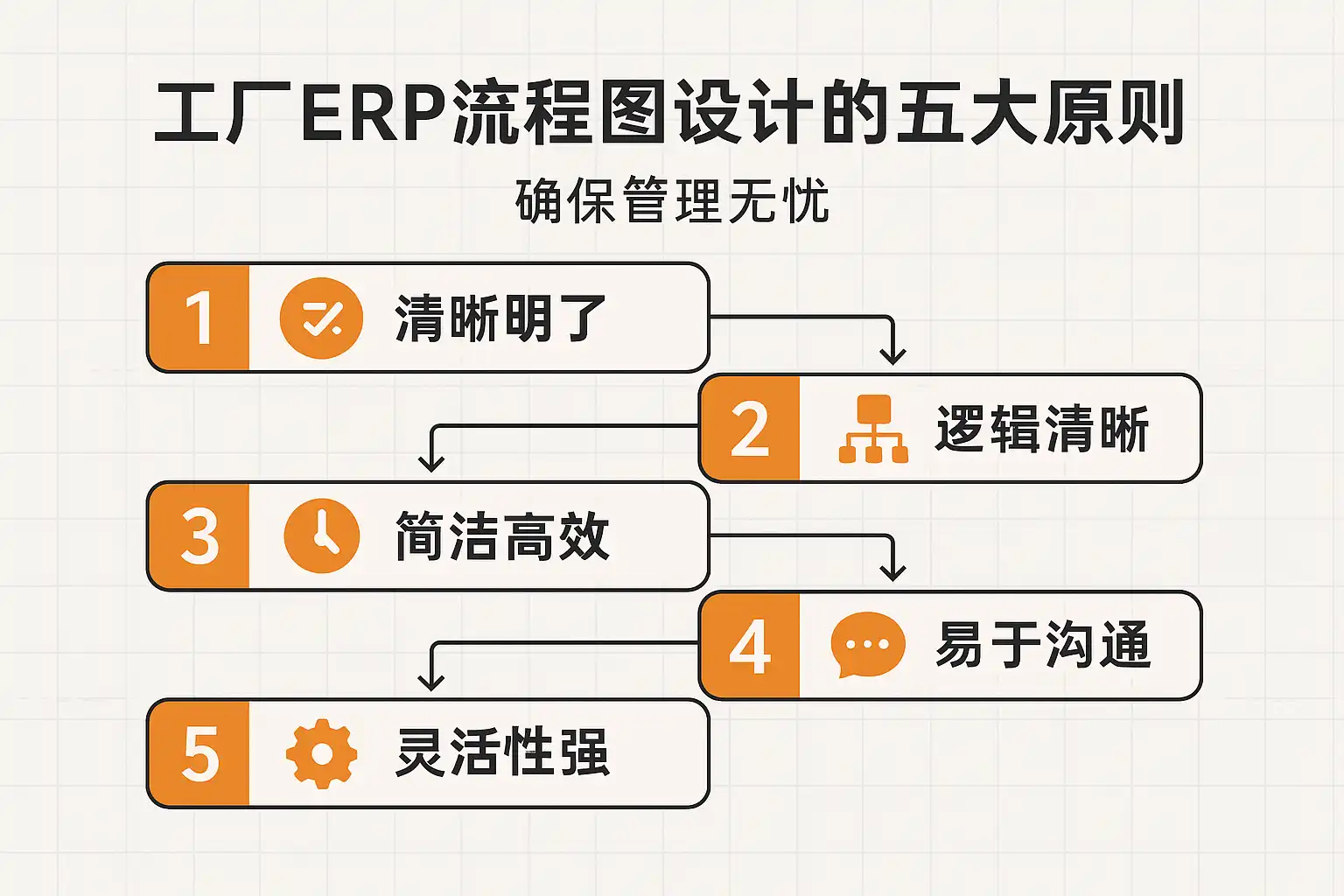

《工厂ERP流程图设计五大原则，如何确保管理无忧？》

一、原则总览与可落地判据

为避免“好看不好用”的流程图，五大原则需转换为可验收的判据与衡量指标。

端到端覆盖：流程图必须跨越部门与系统边界，体现从需求到回款的全链路。
标准化与可度量：节点、单据、状态、异常处理有统一定义并可量化。
主数据统一：编码、BOM、工艺、供应商、客户等主数据唯一来源、版本可追溯。
权限可审计：角色-权限-动作有矩阵，审批日志、异常覆核可追踪。
可编排与持续优化：流程引擎可配置、指标可观测、PDCA闭环。

原则-判据-度量对照表：

原则	验收判据	关键度量/KPI
端到端覆盖	每条业务线有从“需求→回款”的连通图	交期达成率、订单履约周期
标准化与可度量	单据字段统一、状态机明确定义	一次合格率、异常关闭时长
主数据统一	主数据唯一来源，版本与变更记录齐全	BOM正确率、物料重码率
权限可审计	审批矩阵固化、日志完整留痕	越权率、审计发现整改率
可编排与持续优化	通过配置实现变更、迭代节拍固定	迭代周期、回归缺陷率

二、范围界定：从需求到回款的端到端蓝图

上游：销售预测、客户订单承诺与交期管理（CPFR/ATP）。
中游：采购（请购/询价/比价/下单）、计划（主生产计划MPS/物料需求计划MRP）、生产（工单/派工/报工）、质量（IQC/IPQC/OQC）、仓储（收/发/移/盘）、设备维保。
下游：发运（出货/物流/签收）、对账、开票、收款、成本结算。
支撑：主数据（物料、BOM、工艺、客户/供应商、计量单位）、权限与审计、消息与预警、数据看板。

边界与接口：

内部接口：ERP↔MES、ERP↔WMS、ERP↔PLM、ERP↔财务核算。
外部接口：SRM（供应商）、CRM（客户）、物流快递平台、税控开票系统。

三、流程图方法：SIPOC + 泳道 + 状态机

SIPOC：供应商-输入-过程-输出-客户，梳理流程起点与输出责任。
泳道图：以角色为横/纵轴，清晰展示单据在部门间的传递。
状态机：为核心单据（PR、PO、MO、QC、DN、INV）定义状态与转移条件。
RACI：明确责任者（R）、审批者（A）、协助（C）、知会（I）。

示例：采购主流程节点

节点	角色/泳道	关键单据	关键校验	异常路径
需求提出	计划/研发/销售	PR（请购单）	库存与安全库存、替代料	退回补充需求
询比价	采购	RFQ/报价单	合格供应商库、价格红线	重新询价、冻结供应商
下单	采购	PO（采购订单）	预算/合同额度、交期承诺	超额审批
到货验收	仓库/质量	ASN/到货单/IQC	质检标准、批次追溯	退货/让步接收
结算付款	财务	发票/对账单	三单匹配（PO/GR/INV）	扣款/红字发票

四、五大原则的落地动作清单

1、端到端覆盖

绘制端到端价值流（VSM），标注交付节拍、在制时间、库存点。
将跨系统交互显式化：接口、字段映射、异常重试策略。
为每条路径设置“主流程+异常流程”两套泳道。

2、标准化与可度量

制定单据标准：命名、编号、字段、必填校验、附件清单。
建立状态机：明确可达状态、禁止路径、超时策略。
量化指标：为每个节点定义时间窗与质量阈值，自动采集。

3、主数据统一

建立MDM台账：物料、BOM、工艺路线、客户供应商、库位。
变更控制（ECR/ECO）：版本号、影响清单、有效期、生效策略。
防重与对齐：去重规则、跨系统主数据映射与同步节拍。

4、权限可审计

角色分层：岗位-班组-部门-事业部四层与继承规则。
审批矩阵：按金额、品类、风险等级分层授权与替代审批。
审计日志：记录用户、动作、字段差异、IP设备指纹，支持回放。

5、可编排与持续优化

可视化编排：节点、条件、计时器、子流程复用。
观测与预警：SLA看板、瓶颈热力图、异常订阅。
PDCA节拍：双周迭代、灰度发布、回归测试与度量对账。

五、核心流程拆解：从计划到制造与质量

销售与计划（S&OP→MPS→MRP）
数据输入：历史销量、在手订单、产能与良率。
约束：最小批量、换线成本、关键物料交期。
输出：可承诺量（ATP/CTP）、采购建议、工单池。
生产执行（MO→派工→报工）
工单分解：按产线/班次/工艺段，结合节拍与瓶颈。
采集：人机料法环五要素，条码/Andon/称重/能耗。
追溯：批次/序列号，关键质量点签名。
质量管理（IQC/IPQC/OQC/8D）
检验方案：AQL、抽样、计量器具溯源。
处置：让步接收、返工返修、供应商索赔。
闭环：不合格成本（COPQ）、8D报告、供应商考核。

六、仓储与财务一体化：三单匹配与成本闭环

仓储WMS
收/上架/拣配/发运，库位策略（先进先出/批次/保质期）。
盘点：动态/循环盘点，差异审批归因。
财务与成本
三单匹配：PO/收货/发票，异常差异单。
成本核算：标准成本、实际成本、差异分摊（工时/产量/能耗）。
开票与收款：对账单、税率校验、信用额度与账龄控制。

财务闭环关键校验点

环节	校验	触发动作
采购入库	价格/数量偏差阈值	超差审批/冻结付款
生产完工	领料与产出平衡	超耗预警/工艺复盘
发货出库	订单发运与发票一致	补开/红冲/重开
结算收款	信用/账龄/折扣策略	暂停发货/催收

七、数据结构与编码：从流程图到字段清单

统一编码：物料=品类+属性+流水；客户/供应商=地区+等级+流水；库位=库区+巷道+层位。
字段标准：主键、外键、必填、唯一、字典、校验规则。
附件规范：合同、检验报告、对账单电子归档与校验。
审批字段差异追踪：记录前后值、差异理由、附件校验结果。

示例字段清单（片段）

单据	必填字段	校验	审批要点
PR请购单	物料编码、数量、需求日期、用途	安全库存/替代料	超预算、紧急申请路径
PO采购单	供应商、价格、交期、税率	合格供应商、价格红线	超额、换料
MO工单	物料/BOM/工艺、批量、产线	产能、工装可用	超产/拆单
IQC检验单	批次/抽样方案/判定	计量器具有效	让步接收层级

八、权限矩阵与审计：把“越权”关在流程外

角色到动作矩阵：查看/新建/提交/驳回/修改价格/改交期/关闭/导出。
多维授权：按品类、金额、部门、项目、区域细分。
双人复核与关键操作二次确认（价格、银行账户变更、红字发票）。
风险监控：越权率、异常高频操作识别、夜间敏感操作拦截。

权限与风险示例

动作	需权限	风险控制	审计证据
修改供应商银行账户	财务主管以上	双人复核+短信校验	变更单、短信流水
调价超过红线	采购经理以上	市场价比对/历史价曲线	审批日志、比价附件
关闭工单	生产经理以上	WIP清零校验	报工明细、盘点记录

九、可视化与协同：让流程图“驱动系统”

流程建模即配置：节点表单字段、规则、消息、报表联动生成。
协同机制：提交流转即时消息、移动端扫码、离线草稿。
变更管理：版本化流程图，灰度用户组，回滚预案与变更记录。
观测与报警：SLA计时器、环节超时自动升级、瓶颈拓扑。

十、验收指标与ROI：以数据说话

交期与效率
订单履约周期缩短≥20%
MRP建议采纳率≥85%，紧急采购占比≤5%
质量与库存
IQC一次合格率↑，在制品周转天数下降≥15%
库存准确率≥98.5%，呆滞库存占比≤2%
财务闭环
三单匹配通过率≥97%
对账差异关闭周期≤T+3工作日
IT与合规
变更上线周期≤2周，回归缺陷率≤2%
审计问题闭环率=100%

KPI对照与目标

维度	基线	目标	采集方式
履约周期	28天	≤22天	订单→发货时间戳
IQC一次合格率	92%	≥97%	IQC检验单
库存准确率	96%	≥98.5%	账实盘点表
三单匹配通过率	90%	≥97%	结算对账日志

十一、上线节奏：小步快跑、可回滚

蓝绿/灰度：先跑低风险流程（如办公/低值易耗），再扩到核心生产。
沙盒演练：双月端到端演练，含异常路径与灾备切换。
数据准备：主数据清洗、历史迁移、并行期账实对账。
培训与支持：角色手册、短视频、值班表与应急群。

十二、常见反模式与修正

仅画图不落地：缺少字段与状态定义。修正：流程与表单同步建模。
过度审批：节点过多导致延误。修正：金额/风险分层，低风险直通。
忽视主数据：BOM/工艺不准致MRP失真。修正：ECR/ECO严控与版本锁定。
只追执行不追指标：无SLA与报警。修正：每节点配置时钟与升级策略。
一次性大爆炸上线：风险高。修正：分期、灰度、回滚预案。

十三、工具与模板：用对系统事半功倍

建模工具：BPMN/泳道/状态机支持，所见即所得报表。
数据和接口：可配置字段、规则与API编排，内置日志与重试。
低代码平台：方便业务部门自助改造，IT做治理与规范。

推荐工具：简道云ERP系统

亮点：流程可视化编排、主数据与单据模板、移动端扫码、审批矩阵、可审计日志、可视化看板、低代码扩展与API接入。
适配：适合多工厂/多组织、以订单驱动的离散制造与轻量流程重塑。
官网地址： https://s.fanruan.com/2r29p;

十四、落地步骤与示范路径

第1周：定义范围与KPI，完成高阶端到端蓝图（VSM+SIPOC）。
第2-3周：主数据梳理与清洗、核心单据状态机与字段清单。
第4-6周：采购-入库-结算闭环先行，灰度上线；建立SLA与看板。
第7-10周：扩展到MPS/MRP与工单执行，串联IQC/IPQC/OQC与追溯。
第11-12周：财务对账闭环与成本核算，形成全面闭环。
持续：每两周复盘瓶颈并发布小版本，保留回滚点。

十五、实例片段：电子装配厂的改造结果

痛点：BOM频繁变更导致缺料、IQC报表分散、发票对账慢。
动作：ECR/ECO版本锁定；IQC模板与不合格处置闭环；三单匹配与差异单。
结果：履约周期28→21天；IQC一次合格率92%→98%；账龄>60天应收占比降至3%。

十六、总结与行动建议

关键结论
用“端到端+主数据+状态机+审批矩阵+观测预警”五件套，落地五大原则。
流程图不是装饰，而是驱动系统配置与指标闭环的“执行蓝图”。
小步快跑、可回滚、数据说话，是避免上线风险的最优解。
行动清单
本周：完成端到端蓝图、KPI与主数据差距评估表。
下周：确定核心单据字段与状态机，搭建采购-入库-结算最小闭环。
一月内：建立SLA与瓶颈看板，形成PDCA节拍。
工具落地：采用支持低代码流程编排与审计的系统，如简道云ERP系统，先跑一条业务线，随后复制扩展。

最后推荐：分享一个我们公司在用的ERP系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/2r29p

精品问答:

工厂ERP流程图设计的五大原则具体包括哪些内容？

作为工厂管理者，我想了解ERP流程图设计的五大原则到底有哪些？我听说设计合理的流程图能大幅提升管理效率，但不清楚具体应该遵循哪些原则。

工厂ERP流程图设计的五大原则包括：

明确流程节点：确保每个步骤清晰定义，避免模糊环节。
流程简洁性：去除冗余步骤，提升流程执行速度。
数据驱动设计：结合实时数据反馈，优化流程调整。
角色职责明确：每个节点对应具体负责人员，保障责任落实。
可视化表达：采用图形化元素增强流程理解度。结合案例，如某制造企业通过简洁化流程设计，缩短了订单处理时间30%，显著提升管理效率。

如何通过工厂ERP流程图设计确保管理无忧？

我想知道怎样设计ERP流程图，才能真正实现无忧管理？有没有具体的方法或案例说明设计流程图和管理效果之间的关系？

通过科学的ERP流程图设计，可以确保管理无忧，主要方法包括：

标准化流程步骤，减少人为错误。
实时监控流程状态，及时发现异常。
明确权限控制，防止越权操作。
自动化数据采集，提升数据准确性。例如，某工厂采用基于流程图的ERP设计后，生产异常率下降20%，管理响应时间缩短40%，有效实现了高效且无忧的管理。

工厂ERP流程图设计中，如何自然融入关键技术术语以降低理解门槛？

作为非技术背景的管理人员，我担心ERP流程图中充满专业术语会难以理解。如何设计流程图时既融入关键技术术语，又能让团队成员轻松理解？

在ERP流程图设计中自然融入关键技术术语，可以通过以下方法降低理解门槛：

术语配合简短注释或案例说明，比如‘物料需求计划（MRP）’旁注明‘用于自动计算生产材料需求’。
使用图标或颜色区分技术步骤，增强视觉理解。
结合流程示例，说明各术语在实际操作中的角色。
定期组织培训，确保团队熟悉专业术语。通过这些措施，技术术语不再成为理解障碍，而是促进流程透明和高效执行的工具。

如何利用列表和表格提升工厂ERP流程图设计的可读性和信息密度？

我注意到ERP流程图信息量很大，想知道用列表和表格是否能帮助提升流程图的可读性？具体应该怎么做？

利用列表和表格可以显著提升工厂ERP流程图设计的可读性和信息密度，具体方式包括：

在流程说明中使用有序列表，清晰列出步骤和注意事项。
通过表格对比不同流程节点的职责、时间和输出，便于快速查阅。
利用颜色和字体区分重点信息，增强视觉层次。例如，将生产流程节点、责任部门及关键绩效指标（KPI）整理成表格，能使管理人员一目了然，提升决策效率。数据显示，流程图结合表格使用后，团队理解速度提高了25%以上。
