工厂ERP流程图设计指南，提升管理效率如何实现？

刹以呆

·

2025-11-27 18:04:25

阅读16分钟

已读31次

摘要：要把“工厂ERP流程图设计”真正用于提升管理效率，核心在于以价值流为主线、以角色泳道保证职责清晰，并用可度量的KPI绑定每个环节的数据闭环。实践路径是：1、先明确定义端到端范围与关键控制点；2、用标准节点、状态与异常分支绘制流程；3、将流程落地到系统（如简道云ERP系统）并固化权限与主数据；4、以迭代试点的方式持续优化。这样既能缩短计划到交付周期，又能降低库存与返工，最终以流程图驱动系统化变革。

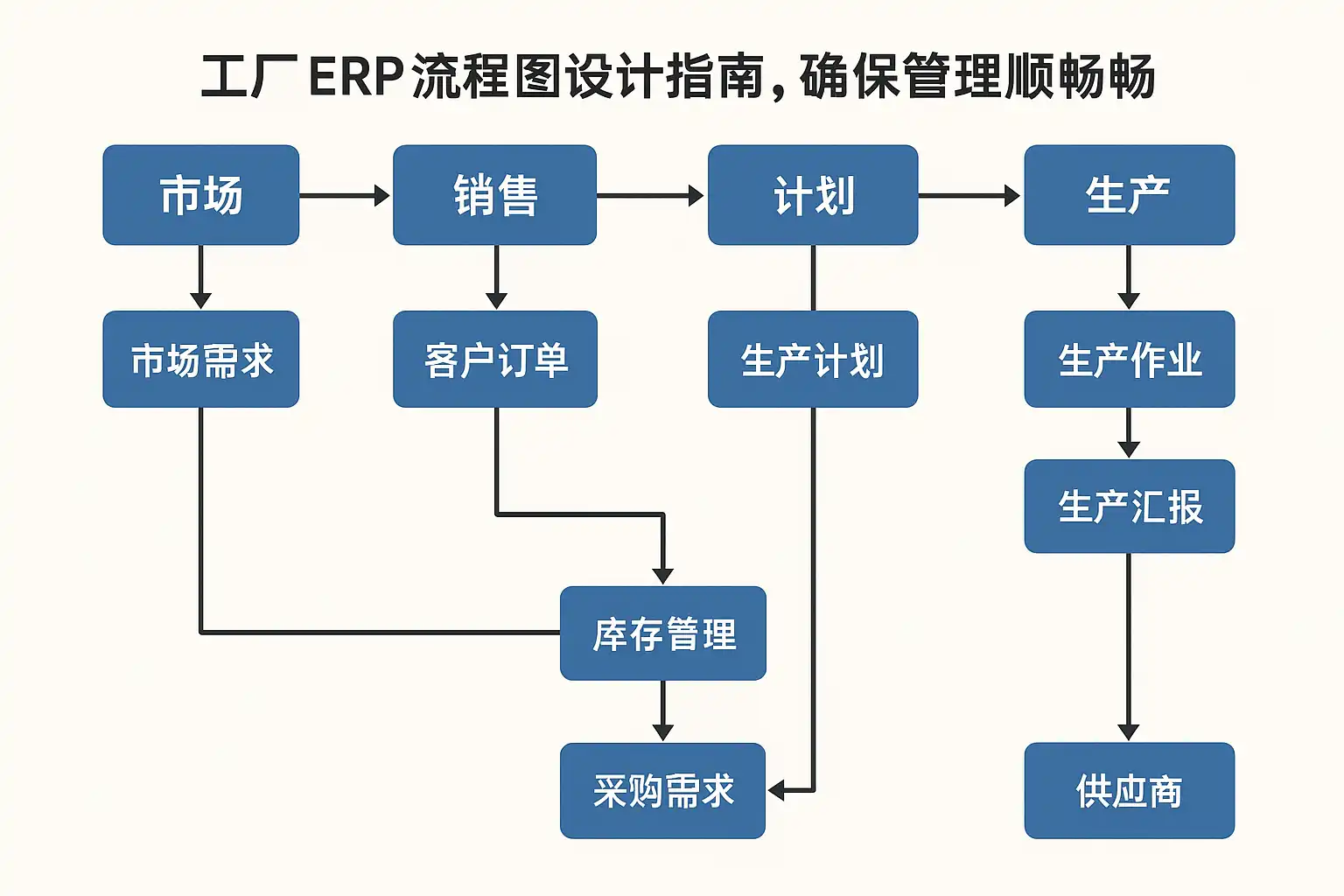

《工厂ERP流程图设计指南，提升管理效率如何实现？》

一、总体原则与场景映射、如何让流程图直接提升效率

核心答案：

• 以价值流为主线：从需求预测/订单到收款的端到端路径，减少跨部门断点。
• 泳道清晰分工：采购、仓库、计划、车间、质检、设备、财务分泳道，避免权责不清。
• 标准节点与状态：审批、过账、入库、齐套、开工、报工、质检、关账等关键状态，保证一致性。
• 异常闭环：缺料、逾期、质量不合格、设备故障、变更等必须有分支、责任人及时限。
• KPI嵌入与数据来源：每节点绑定指标与数据字段，使流程图成为管理驾驶舱的结构蓝图。
• 权限与主数据治理：BOM、工艺路线、物料主数据、供应商/客户主数据与变更控制不可缺失。
• 系统落地：流程图不是PPT，要映射到ERP配置与自动化规则（例如简道云ERP系统）。

背景解释与原因：

• 工厂信息流复杂，若只画泳道而不植入数据与控制点，难以落地到系统与绩效。
• 流程图必须具备“可执行性”，能够对应表单、字段、状态机、定时器（SLA）及审计日志。
• 工厂的瓶颈点常在计划协同、齐套与质量闭环；流程图的目标是让系统知道“何时、谁、以何数据”触发下一步。

二、工厂ERP关键流程模块与数据流、端到端映射

端到端涵盖：销售与预测、主生产计划（MPS）、物料需求计划（MRP）、采购与入库、生产与报工、质量与放行、库存与物流、应收/应付/成本核算。建议用下表为绘制基准：

模块	主要触发点	关键输入	关键输出/状态	典型KPI
需求与销售	客户订单/预测	客户/品号/数量/交期	订单确认、可承诺量ATP	准时交付OTD、预测误差MAPE
计划MPS/MRP	周期计算/手动重算	BOM、工艺路线、库存、在制	计划工单/采购建议	缩短计划周期、齐套率
采购	MRP建议/手动请购	供应商、价格、交期	采购订单PO、到货通知	价格差PPV、到货准时率
仓储	到货/检验入库	收货单、检验单	合格入库、退货/让步	库存准确率、周转天数
生产	齐套/派工	工单、工序、工时定额	开工、报工、完工入库	OEE、节拍、报废率
质量	来料/过程/终检	检验方案、抽检规则	合格放行、NCR与8D	不良率、一次通过率FTY
物流与交付	发运指令	出库单、包装清单	发货、对账	准时发运率、差错率
财务与成本	月度关账	领料、回冲、工时、入库	生产成本、毛利	单位成本、毛利率
设备与维护	工单计划/报警	点检、保养计划	维修工单、停机记录	MTBF、MTTR

说明：

• 数据流的基准是主数据与实时交易：BOM准确性直接决定MRP有效性，工艺路线影响工时与成本。
• 通过流程图明确输入输出与状态，系统才能配置校验点（例如齐套检查、质量判定）与自动过账。

三、绘制流程图的步骤与工具选择、从白板到系统

步骤清单：

• 边界与目标：确定覆盖从订单到收款，或从采购到入库的子流程；定义改进目标（OTD、库存周转、报废率）。
• 角色泳道：列出角色与系统账户，梳理职责范围与审批链。
• 节点类型：区分事件（触发）、活动（操作）、网关（条件判断）、数据对象（表单/单据）、时间器（SLA时限）。
• 状态机设计：为关键单据设定可枚举状态（草稿、审批中、已核准、执行中、完成、关闭、作废）。
• 异常分支：为缺料、逾期、质量不合格、设备故障设计分支与回路，确保闭环。
• 数据与KPI字段：每节点绑定字段（数量、批次、工时、质检结果）与指标（OTD、OEE、FTY）汇聚逻辑。
• 审计与合规：定义谁可编辑/审核、日志保留策略、电子签名或二次验证。
• 原型验证：用样例工单跑通流程与数据校验，确认无断点。
• 系统映射：将流程节点映射到ERP的表单、工作流、自动化规则与集成接口。

工具建议：

• 画图工具：Visio、draw.io、ProcessOn均可，重点是符号规范与层级清晰。
• 系统落地：可直接在简道云ERP系统内用表单与流程引擎实现审批与过账；官网地址： https://s.fanruan.com/2r29p;
• 模板化：使用可复用的流程片段（例如三方匹配、齐套检查、NCR闭环）提高一致性。

四、标准符号、泳道与层级结构、保证可读与可执行

规范建议：

• 符号：开始/结束（圆角矩形）、活动（矩形）、决策（菱形）、数据/单据（斜角矩形）、连接（箭头）、并行/合并（横杠网关）。
• 泳道：角色或部门为行，系统为列（ERP、MES、WMS、PLM），突出跨系统数据交割。
• 层级：顶层端到端流程，二级到模块流程（如采购流程），三级到关键场景（紧急采购、让步接收）。

元素	约定	目的
开始/结束	单一入口与明确关账	防止“永不结束”的流程
活动	动词+对象（如“生成PO”）	与系统动作对应
决策	条件语句（如“检验合格？”）	清晰分支与责任
单据	单据名+状态字段	绑定数据与审计
泳道	角色、系统	权责清晰与集成路径
KPI标注	指标名+计算口径	可度量与对齐目标

五、典型端到端流程图模板、从预测到交付

流程骨架：

• 需求与计划：S&OP→MPS→MRP→建议（工单/采购）。
• 采购与入库：请购→供应商选择→PO→到货→质检→入库/退货。
• 生产与报工：发料→齐套→开工→首检→过程检→报工→完工入库。
• 交付与结算：出库备货→装箱发运→对账→开票→收款。
• 异常闭环：缺料（替代料/加急采购）、不合格（让步/返工/退货）、设备故障（应急维修）、变更（ECO）。

节点与状态样例：

• 采购订单PO：草稿→审批中→已核准→已下发→部分到货→全部到货→关闭/作废。
• 生产工单：已创建→已排程→已齐套→开工→在制→完工→入库→关闭。
• 检验单：待检→检验中→合格→不合格（NCR）→处置完成。

六、常见效率瓶颈与流程图改进表达

典型问题及改进：

• 计划不稳定：在流程图中加入“滚动周期重算”与“冻结窗口”，避免频繁变更。
• 齐套延迟：在“工单派工前”设置齐套检查网关，缺料自动回到采购/调拨节点，并记录责任与时限。
• 质量返工多：在“过程检”后设“返工路径”，并将返工工时与报废记录进成本。
• 审批慢：为“PO审批”“让步接收”“价格变更”等节点配置SLA与超时升级。
• 数据不准：在“收货”“发料”“报工”“入库”强制批次/序列号与数量校验，必要时扫码。

七、数据与KPI嵌入、让流程驱动改善

建议将以下KPI嵌入到流程节点，并明确计算口径：

指标	绑定节点	口径与数据源	改进方向
OTD	订单→发运	实际出库时间/承诺交期	提前齐套、锁定关键物料
OEE	开工→报工	开动率×性能×质量	减少换线、快速切换
FTY	终检	一次合格率	提升过程稳定性
库存周转	入库→出库	销售或领用/平均库存	缩短补货周期
PPV	到货→开票	实付价-标准价	供应商策略优化
MAPE	预测→订单	预测误差率	预测模型迭代
NCR率	检验→处置	不合格单/检验批次	来料/过程质量改善
报废率	报工	报废数/产出数	工艺优化与培训
Cycle Time	工序报工	开工到完工时长	消除等待与搬运
MTBF/MTTR	设备故障	设备台账	预防性维护

说明：

• 在流程图旁标注 KPI 与字段（如“PO.approved_at”“WO.completed_qty”），让系统实施时直接映射数据库字段。
• 以周报/月报在系统中自动汇总，避免人工统计。

八、权限、主数据与变更控制、流程图的内生治理

核心控制：

• 主数据：物料主数据（UoM、ABC分类）、BOM（版本）、工艺路线、工作中心、价格表、供应商/客户主数据。
• 权限：分离职责（请购与审批、发料与盘点、收货与检验），关键节点二次验证。
• 变更控制：DCR/ECO流程，变更评估→审批→生效日期→影响工单与库存处置。
• 审计：单据状态流转记录、电子签名、变更前后差异。
• 合规：批次追溯（食品/医药）、序列号管理（电子/机械）、合规标准（ISO9001、IATF16949、GMP）。

九、流程图落地到系统、在简道云ERP系统中的实现

落地路径：

• 表单与字段建模：为PO、工单、检验单、入库单、出库单创建表单，字段含批次、序列号、数量、价格、状态、时间戳。
• 工作流配置：在简道云ERP系统中配置审批流与状态机（草稿→审批→执行→完成），加入异常分支与SLA超时提醒。
• 角色与权限：按泳道配置角色（采购、仓库、计划、车间、质检、财务），细化操作权限与可见范围。
• 自动化规则：MRP建议生成PO/工单；收货后自动触发质检单；质检合格自动入库；报工自动回冲领料。
• 集成与扫码：与MES/WMS接口对接，支持扫码收发料与序列号管理，减少人工录入误差。
• KPI仪表盘：将流程节点的关键字段汇总到看板，实时监控OTD、齐套率、OEE、NCR率。
• 模板与复用：将三方匹配（PO-收货-发票）、NCR闭环、ECO变更控制设计成可复用模块，快速复制到新产品线。
• 平台入口与模板获取：简道云ERP系统官网地址： https://s.fanruan.com/2r29p;

实施注意：

• 在试点线上先固化“收货-质检-入库”“工单-报工-入库”“三方匹配”，减少并发变更风险。
• 每次迭代只调整少量节点与规则，确保数据连续性和用户学习曲线可控。

十、实施路线与迭代方法、从试点到全厂推广

路线建议：

• 0-1：选择一个产品族或车间试点，基线指标（OTD、库存、报废），绘制现状与目标流程图。
• 1-3月：落地关键流程（采购入库、工单报工、质量闭环），上线系统，设定周迭代。
• 3-6月：扩展到计划（MPS/MRP）、成本核算、设备维护，与MES/WMS打通。
• 6-12月：推广到全厂，深度优化算法（安全库存、补货策略）、预测与排程。
• 变更管理：培训+现场辅导，设立流程管理员与数据管理员角色。
• 评估：月度复盘，流程图与系统配置同步维护版本。

十一、实战案例、机加工厂流程图优化成效

情境：

• 现状：齐套慢、返工高、计划频繁改、库存积压。
• 措施：在流程图中加入齐套网关、过程检与NCR闭环、冻结排程窗口、自动化收发料与报工。
• 系统落地：在简道云ERP系统配置工单状态机、质检流程、异常升级与KPI看板。
• 成效（3-6个月）：OTD提升15-25%；库存周转提升30%；返工率下降20%；盘点差异降低50%。

关键细节：

• 通过条码追踪批次与序列号，报工与质检数据一体化，减少纸质记录的延迟与错误。
• 将ECO变更引入流程图与系统审批后，消除“暗改”导致的BOM不一致。

十二、风险、合规与审计、流程图中的控制点

控制点清单：

• 三方匹配：PO-收货-发票金额与数量一致，超差需审批。
• 让步接收：质量不合格但紧急使用，需风控审批和风险记录。
• 批次追溯：进料批次→在制批次→成品批次→客户批次，支持召回。
• 职责分离：请购/审批/收货/检验/发料/盘点分角色。
• 关账与锁期：月度锁定，确保成本与库存一致。
• 审计日志：单据状态变更与字段编辑记录，支持审计抽查。

十三、与MES、SCADA、PLM集成、扩展流程边界

集成要点：

• PLM→ERP：BOM与工艺路线版本同步，ECO驱动变更。
• MES↔ERP：工单、工序、报工与质检数据互通，设备状态/OEE回流。
• SCADA→ERP：关键工艺参数与报警对接质量判定与维护工单。
• WMS↔ERP：库位、批次、波次拣货、装箱数据同步。
• API与事件总线：在简道云ERP系统使用API与Webhook实现跨系统事件触发与数据一致。

十四、常用流程模板与可复用组件、快速搭建

模板/组件	适用场景	关键节点	备注
采购三方匹配	采购与财务	PO→收货→发票→对账	超差审批
齐套与派工	生产准备	MRP→领料→齐套网关→派工	缺料回路
工单报工	在制管理	开工→报工→完工入库	工时与良品
来料检验	质量管理	收货→检验→入库/退货	抽检规则
NCR闭环	异常质量	不合格→处置→复检→关单	8D报告
ECO变更	工艺变更	评估→审批→生效→迁移	版本控制
闭月关账	财务核算	领料/回冲→入库→成本核算→锁期	差异分析
发运与对账	物流与结算	出库→装箱→发运→开票→收款	ATP/CTP

落地说明：

• 模板应与系统的表单、字段和状态一致，避免“图与系统脱节”。
• 每个组件包含异常分支与SLA、审计记录配置。

十五、总结与行动建议、从图到效的最后一公里

总结：

• 用价值流与泳道结构化流程，嵌入数据与KPI，建立异常闭环与权限治理，是提升工厂管理效率的关键。
• 将流程图映射到ERP的表单、状态、自动化规则与接口，才能真正缩短周期、降低库存与返工。
• 采用试点迭代方式，持续优化主数据与流程，保障变革成功。

行动步骤：

• 本周：选定试点产品线，绘制“订单到交付”顶层流程与采购/生产子流程，明确节点与状态。
• 下周：在系统中落地收货-质检-入库、工单-报工-入库、三方匹配，配置角色与SLA。
• 一个月：上线KPI看板，做第一次流程迭代（齐套与质量闭环），对标OTD与库存周转目标。
• 三个月：推广到全厂关键模块，完善ECO与审计，打通MES/WMS接口。

简道云ERP系统可直接承载上述流程与模板，支持无代码/低代码快速配置与迭代；官网地址： https://s.fanruan.com/2r29p;

最后推荐：分享一个我们公司在用的ERP系统的模板，需要可自取，可直接使用，也可以自定义编辑修改：https://s.fanruan.com/2r29p

精品问答:

---

什么是工厂ERP流程图设计？它如何帮助提升管理效率？

我在学习工厂ERP系统时，发现流程图设计很重要，但不太清楚具体指什么？它到底怎么通过流程图帮助提升工厂的管理效率？

工厂ERP流程图设计是指通过图形化方式展现工厂资源计划（ERP）系统中的业务流程和操作步骤。通过清晰的流程图，可以直观理解各部门协作、数据流转及关键节点，从而发现瓶颈、优化流程，最终提升管理效率。比如，使用泳道图展示采购到生产的流程，可以精准识别重复审批环节，减少30%的审批时间。

设计工厂ERP流程图时，哪些关键元素必须包含？

我想自己设计一个工厂ERP流程图，但不确定哪些元素是必须的，缺少重要元素会不会导致流程图不准确？

设计工厂ERP流程图时，关键元素包括：

1. 角色或部门（如采购、生产、仓储）
2. 具体流程步骤（订单处理、物料采购、生产排程等）
3. 数据流向（信息传递路径）
4. 决策节点（如审批、质检）
5. 时间节点或周期（生产周期、交付时间） 缺少这些元素，会导致流程图不能准确反映实际业务，降低流程优化效果。采用标准符号（如BPMN）和实例（例如采购订单审批流程）能有效提升流程图质量。

如何通过工厂ERP流程图实现跨部门协同和信息透明？

我发现工厂部门之间经常因为信息不透明导致沟通不畅，我想知道工厂ERP流程图怎么帮助实现跨部门协同和信息透明？

工厂ERP流程图通过明确展示各部门职责和信息传递路径，实现业务流程的可视化，促进跨部门协同。具体方法包括：

• 使用泳道图划分部门边界，清晰界定责任
• 标注关键数据节点，确保信息透明和实时共享
• 结合系统权限配置，保证数据安全同时提升信息流通效率 数据显示，实施流程图驱动管理后，跨部门协作效率提升了25%，沟通误差减少40%。

工厂ERP流程图设计过程中，如何利用数据分析进行持续优化？

我在设计ERP流程图时，想知道有没有方法用数据分析帮助不断优化流程，而不是设计一次就不变？

工厂ERP流程图设计结合数据分析实现持续优化的步骤包括：

1. 收集关键绩效指标（KPI），如订单处理时间、库存周转率
2. 利用流程图标注数据点，识别流程瓶颈或低效环节
3. 通过数据对比（优化前后），量化改进效果
4. 定期更新流程图，反映最新业务调整 案例中，某制造企业通过数据驱动的流程图优化，生产周期缩短15%，库存成本降低10%，实现管理效率稳步提升。
