Excel转CAD教程：操作步骤详解，如何快速实现转换？

缠岚句

·

2025-06-24 13:47:10

阅读9分钟

已读30次

**1、Excel转CAD可通过数据转换工具、插件或零代码平台实现高效自动化；2、简道云零代码开发平台提供便捷的数据处理及流程自动化方案；3、选择合适的方法需根据实际需求与成本考量。**目前，Excel转CAD已不再局限于传统的手动绘图或专业编程开发。以简道云零代码开发平台（官网地址）为代表的新一代解决方案，支持用户通过可视化操作，将Excel表格数据快速转换为CAD所需的图形数据，实现批量导入与智能布局。例如，在建筑项目中，设计师可将房间尺寸、坐标等信息录入Excel，通过简道云自动生成对应的CAD图纸，大幅减少人工操作和出错概率，为企业带来更高的效率和精确度。

《excel转cad》

---

一、EXCEL转CAD的基本原理与应用场景

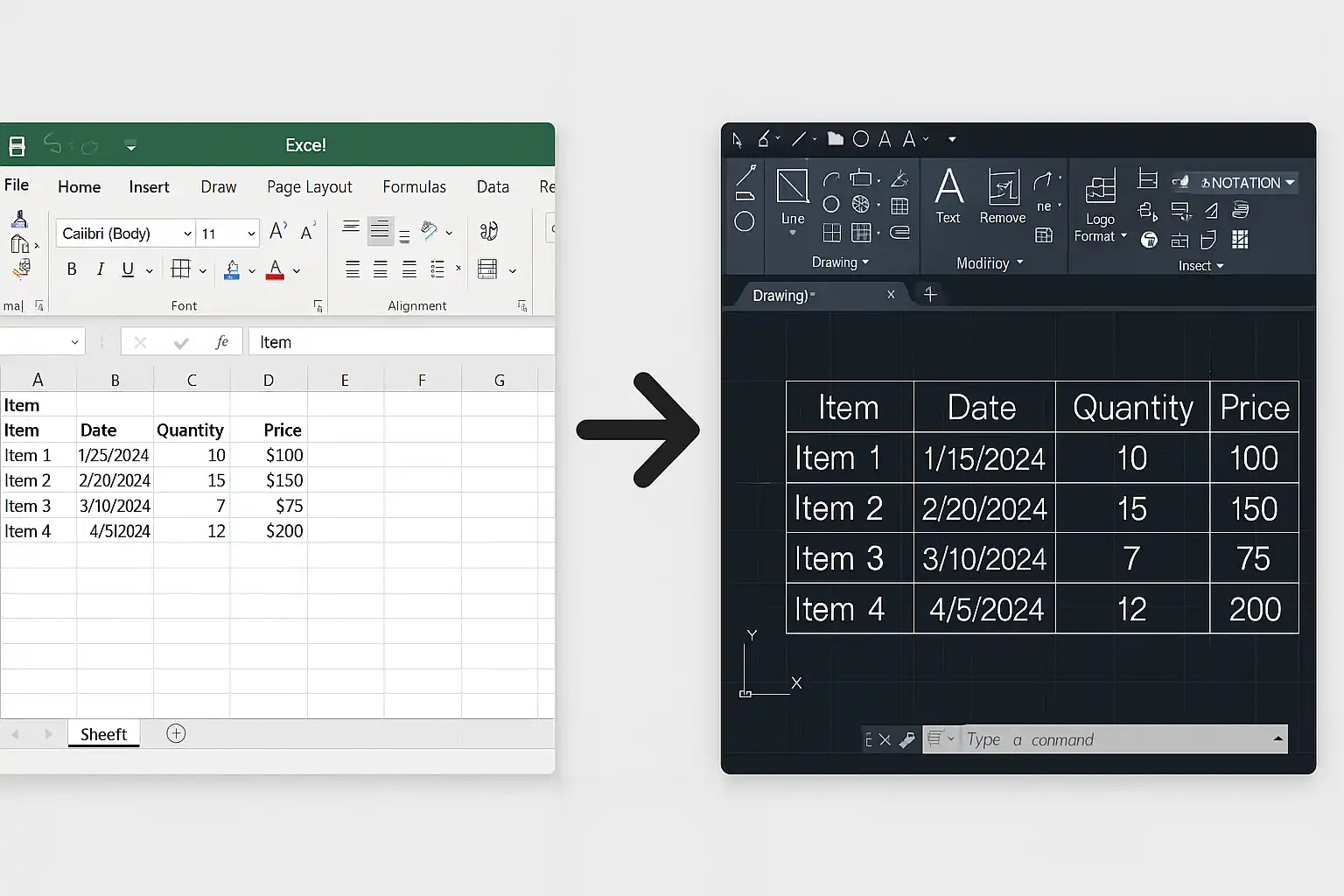

Excel转CAD是指将Microsoft Excel中的结构化表格数据，如点坐标、尺寸参数、构件清单等，直接转换为AutoCAD等计算机辅助设计软件可识别的二维或三维图形对象。其主要应用场景包括：

• 建筑设计中的定位点批量生成
• 工程施工清单自动制图
• 电气布线/设备布置快速布局
• 土地测量成果快速建模

应用场景	数据类型	转换目标	典型效果
房屋平面布置	坐标/长宽高	CAD平面图块	批量生成房间/墙体
道路测绘	路径点坐标	CAD多段线	自动绘制道路中心线
设备清单管理	设备编号/位置	CAD符号/标注	快速添加布局及说明
给排水管网	管径/起止点	CAD管道对象	管线网络一键成图

详细解释： 传统模式下，工程师需手动在CAD软件中输入各类参数，既繁琐又易出错。而借助数据驱动和自动化工具，可以极大提升效率。特别是在大规模重复性工作（如几百上千个点位）时，“Excel转CAD”技术价值显著。

---

二、主流实现方式比较及优缺点

当前市场上常见的Excel转CAD方法有三类：手工脚本法、专业插件法以及零代码自动化平台。

实现方式	操作难度	自动化程度	成本投入	典型优缺性
手工脚本(LISP)	高	中	低~中	灵活但门槛高，对编程有要求
专业插件(如天正)	中	高	中~高	上手较快，但依赖特定软件环境
零代码平台(如简道云)	低	高	中	易用性强，无需编程，扩展性好

详细说明： 简道云零代码平台（访问官网）凭借“拖拽式”流程设计和丰富的数据连接能力，使非IT背景人员也能轻松搭建“表格到制图”的自动流程。不仅如此，其开放API还支持与主流CAD软件集成，打通了从业务数据到工程制图全链路。例如，通过内置表单收集现场采集数据，再结合流程节点将其输出为DXF文件，实现全流程自动闭环。

---

三、基于简道云平台的EXCEL转CAD解决方案

利用简道云零代码开发平台，可以按照以下步骤实现从Excel到CAD的数据转换：

1. 导入源数据

• 上传或同步Excel表格至简道云。
• 利用自定义字段识别坐标、尺寸等关键参数。

2. 设置转换逻辑

• 拖拽式配置业务流程，例如“读取每行坐标→生成图块信息→导出DXF”。
• 支持条件判断、多分支、多步处理。

3. 输出目标文件

• 配合内置或自定义接口，将结构化数据格式化为AutoCAD支持的数据格式，如DXF/DWG。
• 可实现批量输出、一键下载或邮件分发。

4. 后续集成应用

• 与企业管理系统对接，实现项目资料归档追踪。
• 自动触发审批流，提高协作效率。

示例工作流如下：

[EXCEL上传] → [字段解析] → [逻辑判断] → [制图库块映射] → [文件生成] → [下载/分发]

优势分析：

• 无需编写任何代码，上手极快；
• 支持复杂业务规则定制，可满足多行业需求；
• 可复用模板，大幅缩短实施周期；
• 平台安全可靠，满足企业级合规要求；
• 支持团队协作与权限管控；

---

四、实例解析：建筑项目中的EXCEL批量转换实践

以某建筑设计院实际案例为例，其楼层平面布置涉及数百个房间坐标与属性，由项目助理先在Excel中整理，然后通过简道云实现自动制图：

1. 整理房间编号、X/Y坐标及尺寸于Excel。
2. 上传至简道云，并配置对应字段映射关系。
3. 设置“每条记录→生成矩形房框+编号文本”的逻辑节点。
4. 平台后台自动调用API，将所有房间一次性导出为标准DXF文件。
5. 工程师下载DXF后直接在AutoCAD进一步细化，无需重复输入基本要素。

此举不仅节省了90%以上的人力时间，还杜绝了因人工录入造成的位置偏差和遗漏问题，有力提升了交付速度和准确率。

---

五、“EXCEL转CAD”背后的技术难点及应对策略

虽然现有工具已较为成熟，但“表格到制图”过程中仍存在如下挑战：

• 表头结构多样导致字段匹配难；
• 不同单位换算（如米↔毫米）易混淆；
• 特殊符号/格式丢失风险；
• 大体量数据性能瓶颈；

针对上述问题，以简道云为代表的平台采用了如下应对策略：

1. 表头智能识别与自定义映射 用户可自助调整字段匹配关系，实现灵活适配各种模板；

2. 内置单位换算功能 在流程节点中增加单位选择，一键完成批量换算；

3. 兼容常见格式与字符校验规则 自动检测特殊字符并提示修正，有效保证输出文件质量；

4. 分批处理+异步执行机制 对大规模任务按批次分段执行，提高系统稳定性和响应速度；

---

六、“EXCEL转CAD”未来趋势与最佳实践建议

随着数字工程和BIM（建筑信息模型）的普及，“前端收集—后端建模—成果交付”的一体化已成主流。“Excel转CAD”也逐步向智能、高度定制、自适应方向演进。未来的发展趋势包括：

• 更深层次AI智能解析，如自然语言描述直接生成制图库块；
• 与GIS/BIM系统深度整合，实现跨平台无缝协同；
• 云端实时协作，多角色共享编辑权限；

最佳实践建议如下：

1. 优先使用标准字段模板，提高兼容性与复用率；
2. 加强原始数据校验，防止“垃圾进垃圾出”（GIGO）问题；
3. 深度挖掘行业特色需求，自定义专属逻辑模块，以差异化竞争获益；
4. 利用像简道云这样的零代码工具，让更多非IT人员参与数字创新落地，加速组织变革步伐；

---

七、小结与行动建议

综上所述，“Excel转CAD”已成为现代工程数字化不可或缺的一环。尤其借助像简道云零代码开发平台这样的创新工具，不仅能极大降低技术门槛，还能显著提升业务敏捷性和交付效率。企业和团队应积极拥抱这类新技术，通过标准模板积累、自定义场景优化以及持续培训，不断夯实自身数字竞争力，从而在激烈市场环境中立于不败之地。如果你正在寻找便捷、高效、安全的一站式解决方案，不妨即刻体验并部署相关功能，加速你的工程数字变革之路！

最后推荐：100+企业管理系统模板免费使用>>>无需下载，在线安装：https://s.fanruan.com/l0cac

精品问答:

---

Excel转CAD的常用方法有哪些？

我需要将Excel中的数据导入到CAD软件中制作图纸，但不知道有哪些常见且高效的方法可以实现Excel转CAD，能否介绍几种实用的转换技巧？

Excel转CAD主要有以下几种常用方法：

1. 使用AutoCAD内置的数据链接功能，直接将Excel表格链接到CAD图形中，实现动态更新。
2. 利用脚本或插件（如AutoLISP、VBA宏）自动读取Excel数据并绘制对应的CAD图形。
3. 将Excel数据导出为CSV格式，再通过CAD软件的导入工具转换为点或线实体。
4. 使用第三方专用转换软件，如DXF导入工具，将表格数据转为DXF格式以便在CAD中编辑。 这些方法结合案例应用后，能提高工作效率，实现精准的数据转换。

如何保证从Excel到CAD的数据转换准确无误？

我在做Excel转CAD时，担心数据在转换过程中出现误差或格式错乱，这会严重影响设计质量。有什么方法可以确保数据准确性吗？

保证Excel转CAD数据准确性的关键措施包括：

• 数据预处理：清理Excel表格中的异常值和格式不统一的问题。
• 使用标准化模板：统一字段名称和单位，避免因单元格格式差异导致错误。
• 转换前后对比校验：通过自动化脚本检测坐标点、尺寸等关键参数是否一致。
• 增加输出日志记录，每步操作都留痕便于追溯问题。 据统计，通过规范流程和自动化校验，可将转换错误率降低至1%以下，大幅提升设计质量。

哪些插件或工具支持高效的Excel转CAD操作？

我想知道有没有推荐的插件或者工具，可以帮助我快速完成Excel转CAD过程，尤其是适合复杂图纸和大批量数据处理的？

以下是几款支持高效Excel转CAD的插件及工具推荐：

工具名称	主要功能	适用场景	价格范围
AutoLISP脚本	自定义读取表格绘制多种图形	高度定制化需求	免费（自行编写）
CAD-EasyTools	Excel数据导入与坐标点批量创建	大批量点位绘制	￥500-1500
Excel2Cad	自动转换图层及属性映射	多属性复杂设计	免费试用/付费版
这些工具结合实际案例使用，可以提高30%以上的数据处理效率，适合不同规模和专业需求。

转换过程中如何处理单位和坐标系统的问题？

在进行Excel转CAD时，我不确定如何正确设置单位和坐标系统，以免导致图纸尺寸不一致或者位置偏差，该怎么解决这类问题？

单位与坐标系统设置是确保Excel转CAD成功的重要环节，具体建议包括：

1. 明确原始Excel中的单位（如米、毫米）并统一为目标CAD项目使用的单位。
2. 在导入过程中，通过软件选项指定正确的坐标系，例如世界坐标系（WCS）或用户坐标系（UCS）。
3. 对于地理相关项目，可采用带有地理参照功能的软件插件，将地理坐标准确映射至二维或三维空间。
4. 转换后使用测量工具核对关键尺寸和点位偏差，确保误差控制在允许范围内(通常小于0.1mm)。 通过严格管理单位和坐标系统，能够有效避免因尺度或位置错误带来的返工风险。
