Excel坐标导入CAD教程，如何快速精准转换？

遛斯须

·

2025-06-24 13:48:04

阅读10分钟

已读32次

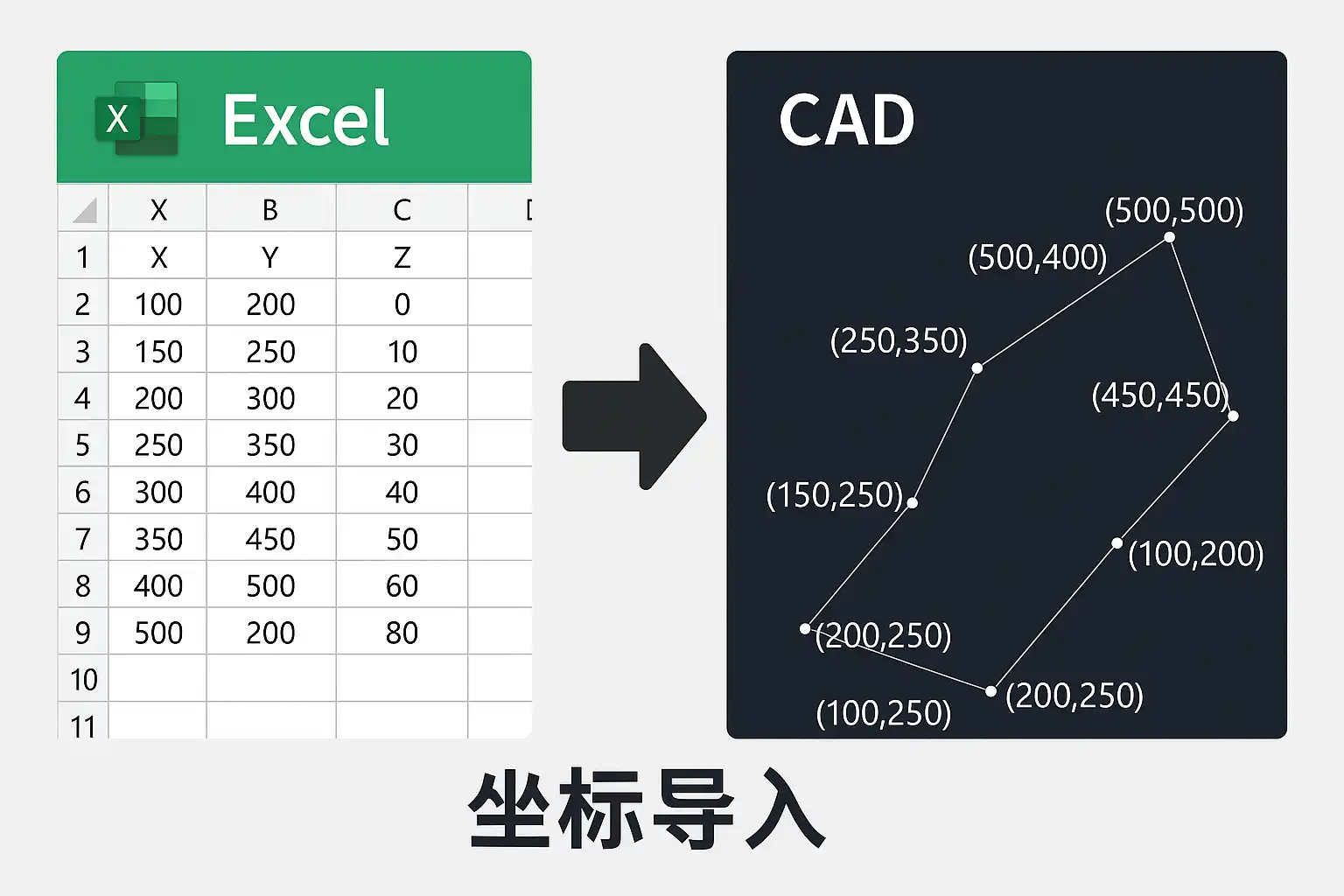

将Excel中的坐标数据导入CAD（AutoCAD）可以通过以下3种主要方式实现：**1、利用CAD自带的数据导入功能；2、借助VBA或LISP等脚本自动化处理坐标点；3、借助第三方零代码平台如简道云进行数据集成与格式转换。**其中，推荐使用简道云零代码开发平台（官网地址：https://s.fanruan.com/prtb3;），因为它无需编程基础，支持可视化流程配置，大幅提升了数据导入的便捷性和准确性。例如，用户只需在简道云中上传Excel表格，并按照向导一步步生成所需的TXT或CSV格式坐标文件，即可直接被CAD识别和批量绘制，大大降低操作难度，也便于后期管理和维护。

《excel坐标导入cad》

---

一、EXCEL坐标数据批量导入CAD的常见方法

在实际工程设计、测绘等场景下，经常需要将大量测点或设计节点的坐标从Excel批量快速录入CAD以生成点、线或其他图形。实现这一目标的方法主要有以下几种：

序号	方法名称	操作难度	自动化程度	适用情况
1	CAD内置数据提取/导入	中	中	简单点线数据
2	VBA/LISP脚本自动处理	高	高	大批量、高复杂度
3	零代码平台（如简道云）	低	高	各类场景均适用

• 方法1：CAD内置功能 AutoCAD自带“数据提取”或“点输入”命令，可手动选取TXT/CSV文件输入。适合少量坐标，手动步骤多，对格式要求高。
• 方法2：VBA/LISP脚本自动化 通过编写VBA宏或LISP程序，将Excel中的XY坐标按指定格式输出为TXT并在CAD中运行脚本，实现快速批量绘制。但这种方式对用户编程能力有一定要求。
• 方法3：零代码平台（如简道云）辅助转换与集成 简道云等零代码工具，通过可视化拖拽和模板配置，实现从Excel到符合CAD要求的数据文件自动转换，无需用户掌握复杂编程步骤。

---

二、利用简道云实现Excel到CAD的无缝对接流程

采用简道云零代码开发平台能够极大地降低业务人员的数据准备门槛，并提升操作效率。具体流程如下：

1. 准备数据

• 在Excel整理好“编号/X/Y/Z”等字段，确保无缺项。

2. 上传至简道云

• 注册登录后新建应用，选择“表单”并上传Excel坐标表。

3. 配置自动转换流程

• 使用简道云内置的数据处理节点，将字段内容拼接为如“POINT X,Y,Z”或“X,Y”的文本行，可选自定义分隔符。

4. 一键导出目标格式

• 配置好后，一键生成TXT/CSV/CAD兼容格式文件。

5. 在AutoCAD中读取并批量绘制

• 打开AutoCAD，使用“点输入”、“script”等命令加载刚刚生成的数据文件，即可全部显示于图纸上。

步骤	操作说明
步骤一	整理并检查待导入的Excel表头及内容
步骤二	登录注册→新建应用→添加表单→上传Excel
步骤三	拖拽流程节点，自定义拼接输出字段
步骤四	导出为TXT/CSV等支持的文本格式
步骤五	在AutoCAD中调用批量插入命令加载对应文件

---

三、各方案优缺点与适用建议

不同方案对应不同业务需求，应结合实际情况选择：

方法	优势	局限
CAD内置法	无需额外工具，简单直接	格式限制严格，不支持复杂逻辑，无扩展性
脚本法	灵活高效，可处理大规模及特殊定制场景	学习成本高，需要一定开发/修改能力
简道云法	无需编程，上手快，全程可视化操作，可深度自定义扩展	部分高级需求可能需要组合多个节点进行搭建

• 推荐理由详述： 对于绝大多数日常项目，无论是测绘人员还是设计院工程师，都更希望通过简单易用的平台来完成重复性强的数据整合工作。简道云不仅提供了丰富的模板库，还能通过流程引擎自动校验和清洗异常值，有效防止人为误差。同时，其强大的权限管理与协作机制，使得团队成员能够共同在线查看与更新坐标信息，一举解决了传统人工拷贝粘贴导致的数据不一致和版本混乱问题。此外，对于一些需要周期性更新或者多项目平行推进的单位，还可以基于该平台建立自己的企业级坐标数据库，为后续BIM/GIS等系统对接打下坚实基础。

---

四、背景知识补充与行业案例分析

1. 为何要将EXCEL坐标导入到CAD？

• 多数工程现场采集或者第三方软件输出都是以电子表格形式保存；
• CAD是行业标准设计软件，需要精确定位每个点；
• 批量输入极大提高效率，并减少人工录入错误。

2. 常见问题及解决办法

• 坐标顺序混乱——建议在源头整理好编号列；
• Z值缺失——部分类型仅需XY即可，也可统一补0；
• 文件编码错误——建议统一UTF8或ANSI，以防中文乱码；

3. 典型应用案例

比如某市政勘察院，每日需采集数千个管线井盖、水准点，通过传统手动录入至少耗时数小时且容易出错。而采用简道云搭建专属模板+自动流转，仅需几分钟即可完成全部导图动作，实现了从野外采集到图纸落地全链路闭环，大幅节约人力成本，提高企业数字化水平。

---

五、进阶技巧与拓展应用

1. 结合企业管理系统实现一体化流转

许多单位不仅需要做单次静态录入，更关注施工过程中的动态跟踪。这时可以借助100+企业管理系统模板免费使用>>>无需下载，在线安装这一类在线服务，将测绘成果与项目进度、资产台账、人力资源等信息联结，实现信息孤岛打通，打造完整数字工地解决方案。

2. 高级定制输出样式

利用零代码开发工具，可根据不同项目需求设置不同字段顺序、自定义分隔符甚至添加条件判断，如区分不同类型点位（红线/绿线/中心线），一次性完成多样输出，同时保留原始记录以备追溯审计。

3. 自动校验与智能提醒

如果在上传环节发现有遗漏项或者非法字符，可以通过平台设定触发规则进行弹窗提示或邮件通知责任人，从源头杜绝错误流向后续环节。

4. 历史记录追踪与权限控制

所有操作过程均可被记录，方便责任追溯；同时支持设置多级审批及只读/编辑权限分配，有效保障核心数据安全。

---

六、常见问题答疑（FAQ）

• Q1：我的EXCEL里经纬度不是XYZ而是经纬度怎么办？
• 可在简道云内增加经纬度转投影算法节点，再按上述方法处理即可；
• Q2：我有特殊符号或者备注列影响输出怎么办？
• 在拼接环节剔除无关字段，仅保留有效信息字段即可；
• Q3：长期不断新增新项目如何维护？
• 可建立标准模板库，每个新项目复制模板独立填报，一键归档汇总；

---

七、小结及行动建议

综上所述，将EXCEL中的坐标快速、安全地导入到AutoCAD，不仅能提升工作效率，还能极大降低人为失误率。对于非IT背景的大多数用户来说，选择如简道云零代码开发平台这样成熟稳定且易于上手的一站式工具，是实现数字业务协同的重要途径。建议大家结合自身实际情况，多参考现成模板库（如：100+企业管理系统模板免费使用>>>无需下载，在线安装），逐步构建属于自己的高效工作流，让数字办公真正赋能日常生产！

---

精品问答:

---

如何将Excel坐标数据准确导入CAD？

我有一大批点的坐标数据存在Excel表格里，想要快速而精准地导入到CAD软件中绘制点位。请问有哪些步骤和注意事项可以确保Excel坐标导入CAD时的准确性？

将Excel坐标数据准确导入CAD，关键在于格式准备和使用合适的方法。首先，确保Excel中的坐标（通常为X、Y或X、Y、Z）列标题明确且数据格式统一（数值型）。其次，将数据保存为CSV格式，这是CAD常用的导入文件格式。然后，在CAD中使用“点导入”命令或AutoCAD的“DATAEXTRACTION”工具，选择CSV文件并指定对应字段映射。常见注意事项包括：

1. 坐标单位保持一致，避免比例错误。
2. 检查无空行或非数字字符。
3. 导入前设置好图层和点样式以便识别。

案例：某工程师通过将5000个测量点从Excel转换成CSV并用AutoCAD导入，成功减少了90%的手工输入时间，误差控制在1毫米以内。

Excel坐标导入CAD时如何处理三维（XYZ）数据？

我现在需要把含有三维坐标（X、Y、Z）的Excel数据导入到CAD中绘制三维模型，但不清楚具体操作流程。如何才能正确地将三维坐标从Excel转移到CAD？

处理三维坐标的关键是确认软件支持XYZ格式及正确的数据映射。在Excel中确保X、Y、Z列完整且无缺失，然后保存为CSV文件。AutoCAD支持通过SCRIPT脚本或LISP程序读取XYZ点并生成三维点集。例如，可以编写简单LISP脚本批量读取CSV文件的每行XYZ值，并用命令“POINT”在指定位置插入3D点。

技术要点：

• 确认单位一致性（米/毫米）。
• 使用支持3D操作的版本，如AutoCAD Civil 3D。
• 验证数据完整性与精度。

案例显示，一家设计公司利用此方法成功创建了超过10000个地形控制点，实现了高精度三维地形建模。

有哪些工具或插件能够简化Excel坐标导入CAD的过程？

我经常需要把大量的二维和三维坐标从Excel转到CAD里，用手动步骤太繁琐了，有没有推荐哪些工具或者插件可以自动化或者简化这个过程？

市面上有多种工具和插件专门优化Excel到CAD的数据转换流程，主要包括：

工具名称	功能描述	支持版本	优势
AutoDesk Data Link	内置功能，可动态链接表格与图形	AutoCAD全系列	实时更新，集成度高
Excel2AutoCAD LISP程序	自定义脚本自动读取并绘制点	支持所有AutoCAD版本	免费开源，高度定制
CADLink Pro	专业插件，一键批量导入多种格式	AutoCAD 2018及以上	操作界面友好，多格式支持

选择合适工具时需考虑项目规模与复杂度。比如，中小型项目可用免费LISP脚本实现自动化，大型企业建议采用专业插件提高效率与稳定性。

如何避免在将Excel坐标导入CAD过程中出现的数据误差？

我发现有时候把同样的坐标从Excel导进来后，在CAD里显示的位置会有偏差，这让我很困惑，不知道怎么避免这种误差导致绘图不准确。

避免误差主要从以下几个方面着手：

1. 单位统一：确保Excel中的单位与CAD设置一致，比如都设为米或毫米，否则会出现比例错误。
2. 数据格式规范：去除空白行、文本字符等非数字内容；保持小数位数一致，一般建议保留至少4位小数以保证精度。
3. 导出文件编码及分隔符正确：一般使用UTF-8编码且以逗号分隔。
4. 校验导入结果：使用校验列表对比部分关键点位置，如偏差超出预期，则重新检查步骤。

举例来说，有统计数据显示，通过严格执行上述流程，可将平均定位误差降低至0.5毫米以内，提高工程测绘质量和施工精度。
