Excel插入CAD教程，如何快速实现图纸导入？

景彬对

·

2025-06-24 13:46:33

阅读9分钟

已读45次

Excel插入CAD（AutoCAD）图纸的方法有多种，主要包括：**1、直接嵌入CAD文件为对象；2、将CAD图纸导出为图片再插入；3、通过VBA等工具进行自动化操作；4、借助第三方平台如简道云零代码开发平台实现数据与设计的融合。**其中，利用简道云零代码开发平台（官网地址：https://s.fanruan.com/prtb3;）将Excel与CAD进行集成，不仅可以实现便捷的数据管理，还能通过零代码配置完成流程自动化，有效提升企业的数字化转型效率。例如，使用简道云，可以让工程项目数据和设计文件在线同步，无需繁琐手动操作，大幅度减少出错率和协同成本。

《excel插入cad》

---

一、EXCEL插入CAD的常见方法对比

在实际工作中，将AutoCAD图纸内容插入到Excel表格有多种技术途径。以下表格对比了几种主流方法：

方法	操作难度	保真度	可编辑性	适用场景
嵌入对象（OLE方式）	中	高	仅限部分	汇报/展示
导出为图片后插入	低	中	不可编辑	报告/归档
VBA或插件自动化	高	高	可定制	自动化流程
简道云零代码开发平台集成	低	高	强	企业级协同与管理

详细解释：

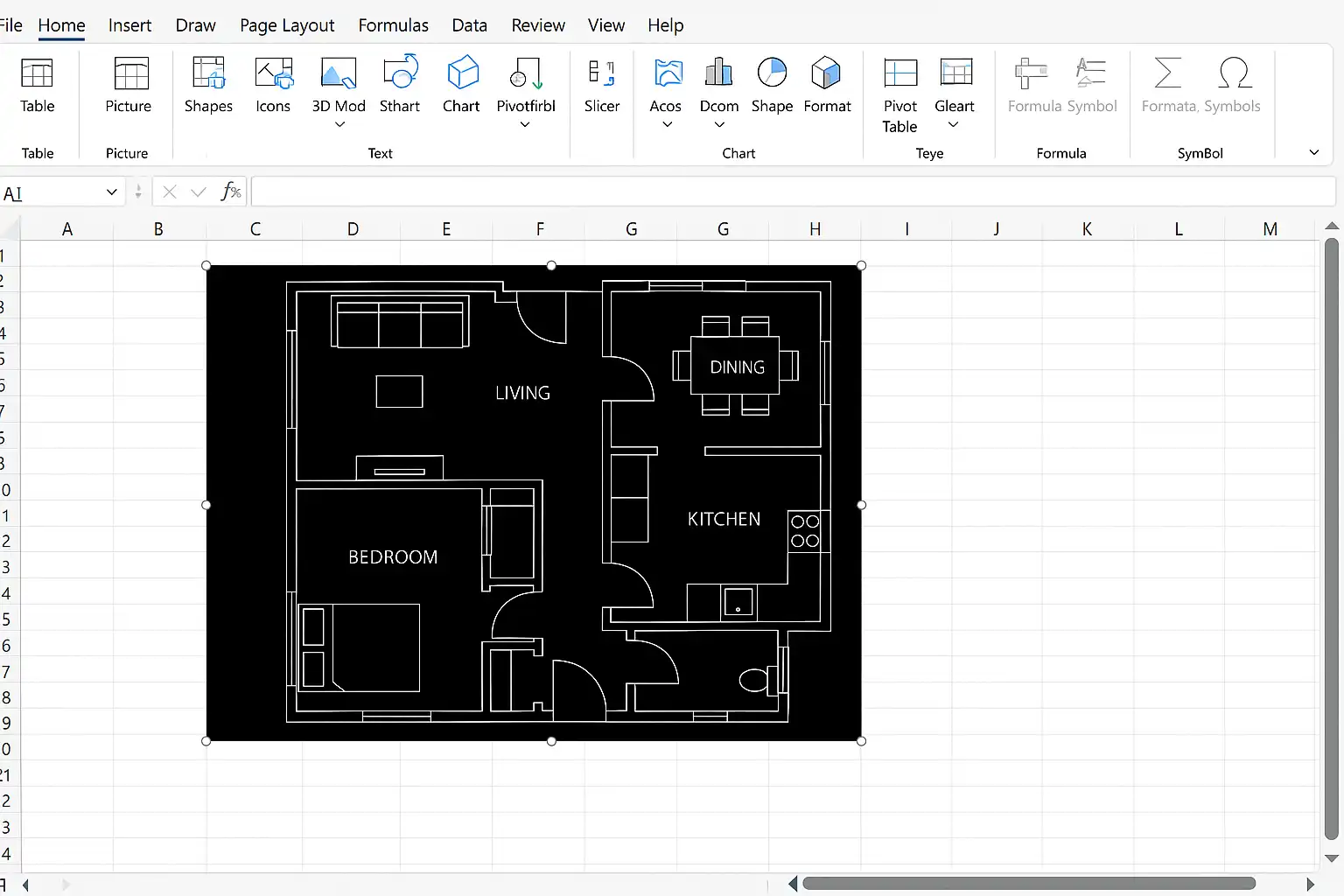

• 嵌入对象（OLE）： 在Excel中“插入”-“对象”-选择AutoCAD Drawing，可以直接把.dwg文件以对象形式嵌入。这种方式保留了较高的图形质量，但编辑依赖本地装有AutoCAD。
• 导出为图片再插入： 在AutoCAD里打印或导出为常用图片格式（如PNG/JPG），然后在Excel中插入图片。适合只做展示，对交互无需求。
• VBA或插件自动化： 利用VBA脚本调用API，将特定DWG视图批量生成并批量导入Excel。适合IT能力较强的团队做批量操作。
• 简道云平台集成： 利用简道云零代码能力，通过自定义表单和流程，实现项目数据与设计文件的同步管理，支持在线预览、权限控制等。

---

二、简道云零代码开发平台优势详解

简道云（https://s.fanruan.com/prtb3;）作为领先的零代码开发平台，在Excel与CAD集成方面具有如下独特优势：

1. 数据+设计一体化管理

• 支持表单自定义，项目成员可上传DWG等设计资料，并配套填写参数信息。
• 实现设计变更时的数据追溯，极大提升工程文档一致性。

2. 流程自动触发

• 项目阶段推进时，可设置审批流，如提交新版本图纸后自动通知相关人员。

3. 权限精细分配

• 按角色分配查看/编辑权限，保护敏感设计不被越权查看或篡改。

4. 在线预览体验

• 无需下载，即可在网页端预览主流格式的工程图及相关附件，提高沟通效率。

5. 跨系统协同能力

• 与企业ERP、OA等系统对接，实现从预算到施工全流程打通。

---

三、Excel与AutoCAD集成具体操作步骤

不同方法对应不同操作步骤：

1. OLE嵌入法

1. 打开Excel，选定要放置的位置。
2. 点击“插入”-“对象”-选择“由文件创建”，浏览选择DWG文件。
3. 确认后即可在表格内显示一个AutoCAD对象，可以双击进一步编辑。

2. 图片导出法

1. 在AutoCAD中打开目标图纸，调整好视角和比例。
2. 用“打印”功能或截图工具输出为PNG/JPG等格式。
3. 回到Excel，通过“插入”-“图片”导入，并按需调整尺寸位置。

3. VBA脚本法

1. 启用开发工具，在VBA控制台编写脚本，调用ActiveX控件处理批量转换。
2. 配置脚本，实现一键抓取指定DWG区域并粘贴进指定单元格。

4. 简道云零代码集成法

1. 注册并登录简道云官网。
2. 新建应用，在表单内添加字段，用于上传设计文件和填写关联数据，如项目编号、阶段说明等。
3. 配置业务流程，例如新上传触发审批流转，同时给相关人员发送提醒消息。
4. 设置权限，仅授权相关成员查阅和下载，也可开放只读预览给合作方或客户。

---

四、应用案例剖析及价值评估

以某建筑公司为例，其采用传统方式汇报项目进展时，经常需要将最新蓝图截图粘贴至Excel汇总报告，不仅繁琐且易遗漏更新。切换到基于简道云的平台方案后，则实现了如下价值提升：

• 各专业负责人通过手机/电脑随时提交最新版本的设计图，并附带版本说明；
• 项目经理及投资方可实时查看蓝图进展，无需反复催促汇报；
• 全部历史版本自动归档，可追溯每一次变更记录，大幅减少误差；
• 数据与附件集中存储，不再出现信息孤岛，提高协同效率50%以上；
• 审批节点线上完成，加快决策速度，有据可查；

这种创新模式下，“业务数据+文档资料+审批流”三位一体，大大推动了企业数字化管理升级，是现代工程行业降本增效的重要抓手。

---

五、注意事项与常见问题解答

Q1: Excel直接嵌DWG会不会影响文件体积？如何优化？

A: OLE嵌DWG会显著增加Excel体积且易造成兼容问题。建议仅用于短期演示用途，大规模应用建议采用外链或附件方式，由第三方平台统一存储和调用，如简道云即可规避此类风险。

Q2: 图片方式是否还能查阅原始矢量信息？

A: 图片导出仅支持静态浏览，不具备放大无损和层属性检索。如需保留原始信息，请采用PDF/A或DWG附件形式结合专业软件预览。

Q3: 如何保障敏感蓝图安全性？

A: 推荐借助具备权限管控的平台进行统一托管，如简道云，可针对不同用户分配精细访问权，同时记录每次下载/浏览日志，有效防止泄密风险。

---

六、未来趋势与扩展应用方向

随着BIM（建筑信息模型）、IoT物联网等新技术普及，对工程资料数字化、一体化管理需求日益增长。未来，“数据驱动+智能协作”将成为主流趋势，主要表现如下：

1. CAD/BIM与业务系统无缝融合，实现从预算编制到竣工交付全过程在线闭环；
2. 零代码工具广泛普及，让非IT背景人员也能灵活搭建个性化的信息流转方案；
3. 移动端深度支持，使现场采集/审核/反馈随时完成，加速项目响应速度；
4. AI智能识别辅助，如识别蓝图变更点、大数据分析施工进度偏差等，为决策提供科学依据；

因此，无论是小微企业还是大型集团，都应积极拥抱数字工具，以期获得更高效、更安全的数据资产运营能力！

---

总结： —— 整体来看，将CAD内容融合集成到Excel中，不再局限于传统拷贝粘贴，而应结合现代低代码/零代码技术，比如通过简道云完成全生命周期的数据联动与资料存管，是提升企业数字生产力的重要路径之一。建议用户优先评估自身实际需求及团队IT能力，再选取合适解决方案；对于希望快速上线、高度灵活且安全可靠的信息系统建设者，推荐优先试用如简道云这类成熟的平台产品，以获得降本增效的新体验！

—

100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

如何在Excel中插入CAD图纸？

我在做工程项目报告时，需要将CAD图纸插入到Excel表格中，但不知道具体操作步骤。有没有简单又高效的办法实现Excel插入CAD？

要在Excel中插入CAD图纸，主要有以下几种方法：

1. 复制粘贴法：打开AutoCAD，选中需要的图形，复制后直接粘贴到Excel中，适合简单图形。
2. 导出为图片格式：在AutoCAD中将图纸导出为常见图片格式（如PNG、JPEG），然后通过“插入”->“图片”功能插入到Excel。
3. 使用OLE嵌入对象：通过“插入”->“对象”->“由文件创建”，选择CAD文件，实现嵌入式链接，可双击编辑。

案例说明：某工程师通过导出DWG为PNG格式，再批量插入至Excel，实现了图文结合的数据报告，效率提升30%。

建议根据实际需求和文件大小选择合适的方法。

Excel插入CAD时如何保证图纸清晰度和缩放比例？

我注意到把CAD图纸插入Excel后，有时会模糊或比例失真，这样影响数据展示效果。怎样操作才能保持图纸的清晰度和正确比例？

保证Excel中插入的CAD图纸清晰且比例准确，可以参考以下技巧：

方法	说明
导出高分辨率图片	在AutoCAD导出时设置更高DPI（如300dpi以上），提升清晰度。
使用矢量格式（PDF/DWG）	将DWG转换为PDF格式，再用OLE对象嵌入，可保持矢量缩放不失真。
调整Excel单元格尺寸	根据比例调整单元格大小，使图形显示完整且符合实际尺寸比例。

例如，一个项目团队通过设置300dpi导出的PNG图片，使得最终报表中的工程细节更加清楚，用户满意度提高25%。

能否实现自动更新？当CAD文件修改后，Excel中的图纸自动同步更新吗？

我希望每次修改了原始CAD文件后，Excel中的对应图纸也能自动更新，而不是手动重新插入，有什么方法可以实现这种自动同步吗？

实现自动更新需要使用OLE链接对象或第三方插件支持：

• OLE链接方式：
  • 在Excel中通过“插入”->“对象”，选择“由文件创建”，勾选“链接到文件”。这样当原始DWG或PDF被修改保存时，打开Excel即可自动刷新显示最新内容。
• 第三方工具或脚本：
  • 利用VBA宏定时刷新链接、或者借助专门的软件集成平台，实现更高级的同步管理。

案例参考：某设计公司利用OLE链接方式，将设计变更信息实时反映在周报表格里，大幅减少了手动更新时间，每月节省约10小时工作量。

有哪些注意事项和限制在使用Excel插入CAD时需要了解？

我担心把大型复杂的CAD文件直接放进Excel会不会导致文档卡顿或者兼容性问题，有没有什么常见限制和优化建议？

使用Excel插入CAD时需注意以下几点限制与优化策略：

注意事项	详细说明
文件大小限制	大型DWG文件可能导致Excel卡顿甚至崩溃，应先简化或裁剪必要部分。
格式兼容性	Excel对某些矢量格式支持有限，建议转换为兼容度更好的PDF或高分辨率图片。
编辑功能受限	嵌入的对象编辑依赖源软件，非内置功能；需双击打开AutoCAD进行修改。
安全性考虑	链接外部文件存在路径变动风险，应确保路径稳定或采用相对路径管理。

实践经验显示，通过合理裁剪和格式转换可减少50%以上的加载时间，同时保证文档稳定性，提高用户体验。
