将CAD图导入Excel表格数据库的方法主要包括：1、利用CAD软件自带的数据提取功能；2、使用第三方插件或转换工具；3、借助零代码开发平台如简道云进行自动化流程搭建。 其中，第三种方式——借助简道云（https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;）等零代码开发平台，可以大幅提升数据处理的效率和准确性。用户无需编写复杂代码，即可实现CAD数据的批量解析与表格化管理，并且能与企业内部多种系统对接，实现高效的数据流转和自动化处理。下面将对上述方法进行详细解析，并重点介绍如何结合零代码平台实现流程优化。

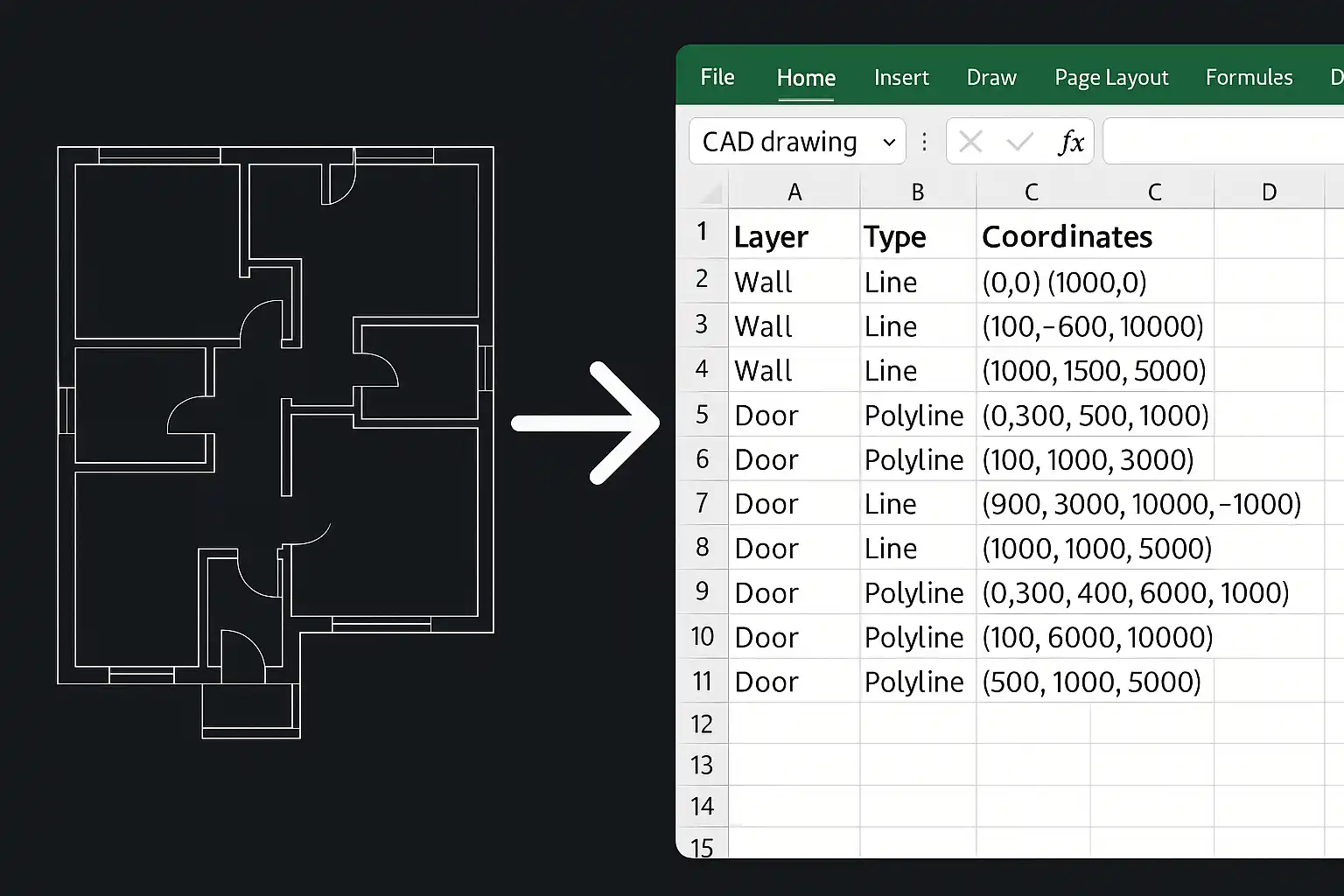

《如何把cad图导入excel表格数据库》

一、CAD图纸数据与Excel表格数据库关系概述

CAD（Computer Aided Design）图纸通常包含丰富的工程要素信息，如坐标点、线段、属性标签等，这些信息可以抽取成结构化数据，便于在Excel等表格数据库中管理和分析。将CAD数据导入Excel，可实现如下目标：

• 数据归档与查询
• 工程进度统计
• 跨部门协作
• 自动报表生成

但由于CAD文件格式（如DWG/DXF）为二进制或矢量图形格式，直接读取和转换存在一定技术门槛，因此需采用合理的方法进行提取和转换。

二、常用的三种导入方法详解

方法	操作难度	自动化程度	适用场景	优缺点
1. 利用CAD自带功能	较低	手动为主	小批量/单次作业	易上手，但效率有限
2. 第三方插件/工具	中等	部分自动化	批量处理/定制需求	插件费用/兼容性需考虑
3. 零代码开发平台（如简道云）	低~中等	完全自动化可达高并发处理	企业级、多系统集成场景	无需代码，灵活扩展，学习期短

方法一：利用CAD软件自带的数据提取功能

如AutoCAD提供了“数据提取”向导，允许用户选择图形对象，将其属性（如块名称、尺寸、坐标等）以表格形式导出为CSV或XLS文件，再直接打开或导入到Excel。

步骤示例：

1. 打开AutoCAD；
2. 执行“数据提取”（Data Extraction）命令；
3. 按向导选择需要提取的对象及字段；
4. 导出为Excel支持的格式（CSV/XLS）；
5. 在Excel中进一步清洗整理。

优点：操作直接，无需安装额外软件。 缺点：批量处理能力有限，对复杂属性结构支持一般。

方法二：使用第三方插件或转换工具

市面上有许多针对DWG/DXF文件的数据抽取插件，如AutoTable、Spatial Manager等。这些工具可以更智能地识别CAD对象，将空间几何及属性映射至Excel列，实现更复杂的数据组织需求。

常见流程：

1. 安装插件至AutoCAD环境；
2. 配置需要同步的数据类型与字段映射关系；
3. 一键批量输出为Excel文件；
4. 检查并修正特殊字符或格式问题。

优点：支持高级映射规则，大幅提升效率。 缺点：部分付费插件价格较高，对版本兼容性有要求。

方法三：借助零代码开发平台实现自动集成（重点推荐）

随着数字化办公趋势发展，越来越多企业倾向于采用零代码平台，如简道云，通过拖拽组件即可构建跨系统的数据流转流程，实现从上传DWG/DXF到结构化存储，再到可视化展示及分析的一站式解决方案。

核心操作流程如下：

1. 注册并登录简道云 https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;

2. 新建应用并创建“文件上传+数据解析”页面

• 拖拽“文件上传”控件，让用户上传DWG/DXF原始文件。
• 配合内置API连接器或集成模块调用第三方服务，将上传文件中的关键对象及属性解析为JSON/CSV格式。

3. 自动写入至Excel表单/数据库

• 利用简道云的数据流转引擎，将解析后的结构化记录写到目标电子表格型数据库。
• 支持字段映射、一键去重、多条件筛选清洗。

4. 后续操作

• 可用可视化界面实时查看和编辑已导入的工程数据。
• 与企业现有OA、人事、项目管理等系统无缝对接，实现多端共享。

5. 权限与安全管理

• 支持细粒度权限分配，保障敏感工程资料安全合规存储。

三、具体操作演示与实例说明

以某建筑设计院项目资料归档流程为例：

• 项目组每日生成大量DWG设计稿，每周需定期汇总主要尺寸和构件明细入库做工程统计。
• 原先人工逐条复制粘贴易出错且耗时长，经评估后采用简道云自动处置方案，大致步骤如下：

步骤列表

1. 在简道云创建“项目资料归档”应用→添加上传控件及必要字段（项目编号、日期等）。
2. 调用预设API服务，将新上传的DWG/DXF文件在线识别对应块属性，并输出标准JSON结果。
3. 自动调度脚本，把JSON结果整理填充进对应电子表格字段（支持批量）。
4. 后台设置审批流，高级权限人员可在线校核并一键发布到全院共享目录。
5. 数据同步更新至BI报表系统，为领导层提供决策依据。

实际收益

• 人工录入耗时降低80%以上
• 数据一致性明显增强
• 汇总分析周期缩短，由每周一次提升到每天动态刷新
• 项目追溯和历史资料搜索变得极为便捷

四、多方法对比分析与选择建议

不同情境下应权衡选用何种方式：

场景类型	推荐方法	理由
小型团队临时汇总	CAD自带功能	简单快捷，无需投入额外成本
大型批量定期整理	插件或脚本工具	批处理性能好，自定义能力强
企业级数字协同	零代码开发平台（简道云）	自动化、一体式集成、安全可靠

综合来看，如果企业追求高效率、安全性以及长期维护便利性，则建议优先采纳以简道云为代表的零代码解决方案，不仅满足当前需求，更便于后续扩展如移动办公、大屏展示等创新场景。

五、背景知识补充及行业趋势

近年随着BIM（建筑信息模型）、智能制造等理念普及，越来越多行业要求把非结构化设计资料转变成可计算资产。而传统人工录入模式难以适应海量业务增长，因此基于API开放+低/零代码搭建的新范式受到青睐——不仅专业IT人员可以深化应用，一般业务人员也能自主配置流程，从而极大加速数字资产沉淀步伐。此外，这类平台还具备良好的协同办公体验，为异地远程合作提供更多可能性，有力支撑数字经济生态建设。

六、小结与行动建议

综上，要把CAD图导入Excel表格数据库，目前主流有三大路径——分别适用于不同规模和场景。在当前企业级信息化升级浪潮下，推荐首选像简道云这样的零代码开发平台，可实现高效、安全且灵活的数据采集与共享。不仅能快速落地，还具备持续迭代扩展能力，非常适合建设现代工程数字底座。建议用户结合自身实际情况，通过试用不同方案后择优推行，同时关注相关政策法规，加强敏感资料保护，实现技术赋能业务创新最大价值！

---

最后推荐 100+企业管理系统模板免费使用>>>无需下载，在线安装：https://s.fanruan.com/l0cac

精品问答:

---

如何将CAD图纸数据高效导入Excel表格数据库？

我在做项目时需要把CAD图纸中的尺寸和属性信息转到Excel表格，但不确定怎样操作既高效又准确，尤其是数据量大的情况下，能否有步骤指导？

将CAD图纸数据导入Excel表格数据库的高效方法包括：

1. 使用CAD软件的“数据提取”功能，导出所需属性（如尺寸、图层、块属性）为CSV格式。
2. 打开Excel，使用“数据”选项卡中的“从文本/CSV导入”功能，导入提取的文件。
3. 利用Excel的数据清洗工具（如筛选、条件格式）整理数据。
4. 对大量数据，可借助VBA脚本自动化导入流程，提高效率。案例：某建筑设计公司通过此流程，将5000+条CAD尺寸数据准确导入Excel，减少人工输入错误达90%。

CAD图中哪些技术术语需要特别注意以确保正确导入Excel？

我对CAD里的专业术语理解有限，比如‘块’、‘属性’，不确定这些内容在导入到Excel时如何处理才能保证信息完整，希望能有简单易懂的解释和操作建议。

关键技术术语包括：

• ‘块(Block)’：CAD中可重复使用的对象集合，包含多个元素。
• ‘属性(Attribute)’：附加在块上的文本信息，如编号或描述。 正确处理方法是利用CAD的数据提取工具选择包含块和属性的信息，然后统一导出。例如，通过AutoCAD的数据提取向导，可以选择所有带属性的块，将其属性字段作为列导出到Excel中，确保结构化且完整。这样做避免了因忽略关键字段导致的数据缺失。

有哪些免费或付费工具可以辅助实现从CAD到Excel的数据转换？

我想知道市面上有没有好用且价格合理的软件或插件，可以帮助我快速把CAD文件里的数据信息转换成结构化的Excel格式，不用每次手动操作。

常见工具包括：

工具名称	类型	优点	缺点
AutoCAD 自带数据提取	免费	集成度高，支持多格式输出	学习曲线较陡
Scan2CAD	付费	支持矢量转换及批量处理	成本较高
AnyDWG to Excel Converter	付费	专业针对DWG转Excel	功能较专一
这些工具均可极大提升工作效率，根据项目预算及需求选择合适方案。推荐先使用AutoCAD自带功能试验，再考虑引入第三方软件。

如何保证从CAD到Excel的数据转换过程中的准确性和完整性？

在将复杂的CAD图纸信息迁移至Excel时，我担心会出现数据丢失或者格式错乱的问题，不知道有什么方法可以验证和保证转换后的数据质量。

保障准确性和完整性的关键措施包括：

1. 导出前详细定义所需字段，如尺寸、层级、编号等。
2. 使用标准格式（CSV或XLSX）进行交换，减少兼容问题。
3. 导入后利用公式（如COUNTIF检查重复）、条件格式突出异常值进行核查。
4. 对大批量数据定期抽样验证，例如抽查1000条记录中的99%一致率即可视为合格。某工程团队通过上述流程，将错误率控制在0.5%以内，大幅提升了后续分析的可靠性。
