CAD中表格导入Excel数据库技巧解析，如何快速实现数据同步？

村菱翁

·

2025-06-30 18:52:19

阅读11分钟

已读24次

在CAD中将表格导入到Excel表格数据库，通常有3种主要方法：1、直接复制粘贴；2、通过数据链接功能；3、利用第三方平台如简道云零代码开发平台进行集成管理。 这三种方式各有优缺点，其中通过数据链接功能可以实现数据的双向更新和同步，非常适合需要频繁修改或协同管理的场景。例如，通过AutoCAD的数据链接功能，用户可以将Excel表格作为外部数据源，插入到CAD图纸中，并且后续Excel表格内容发生变化时，CAD中的表格也会及时更新。这大大减少了重复操作，提高了效率和准确性。若想进一步实现企业级协作与流程自动化，可以借助简道云零代码开发平台，将CAD与Excel及更多业务系统打通，实现更高效的数据流转和智能管理。

《cad中表格如何导入excel表格数据库》

官网地址： https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;

一、CAD中导入Excel表格的核心方法

将Excel表格数据库导入到CAD，可以采用以下三种主流方法：

方法	优点	缺点	场景适用性
直接复制粘贴	简单快捷，无需额外工具	格式易变，不可自动同步	临时性、小型数据
数据链接（Data Link）	可双向同步，格式保真	初次设置稍复杂	需频繁更新或协同设计
第三方零代码平台（如简道云）	可集成多系统，高度灵活	初期需搭建集成流程	企业级、自动化、多部门场景

核心答案简析：

1. 直接复制粘贴适合简单静态需求，但无法实现后续内容更新。
2. 通过AutoCAD的数据链接功能，可将Excel作为动态数据源，实现强大的自动同步能力。
3. 借助简道云等零代码开发平台，可以实现企业级业务自动化与跨系统集成，提高协作效率和数据安全性。

详细展开——以“数据链接”方式为例： 在AutoCAD中可通过“工具”-“数据连接管理器”，新建一个连接并关联某个Excel文件，然后插入为AutoCAD表格对象。这类对象既能保持原始排版风格，也支持随Excel文件内容变动而自动刷新，为工程设计类企业提供了极大的便利。

二、各方法操作步骤详解及流程图解

1、直接复制粘贴法

• 步骤：

• 在Excel中选中目标单元格，按Ctrl+C复制；

• 回到AutoCAD，在需要插入的位置右键选择“粘贴”或使用快捷键Ctrl+V；

• 可调整插入后的表格大小与位置。

• 注意事项：

• 格式可能丢失，如边框线条、字体等；

• 内容不支持后续实时同步，需要手动再次复制覆盖。

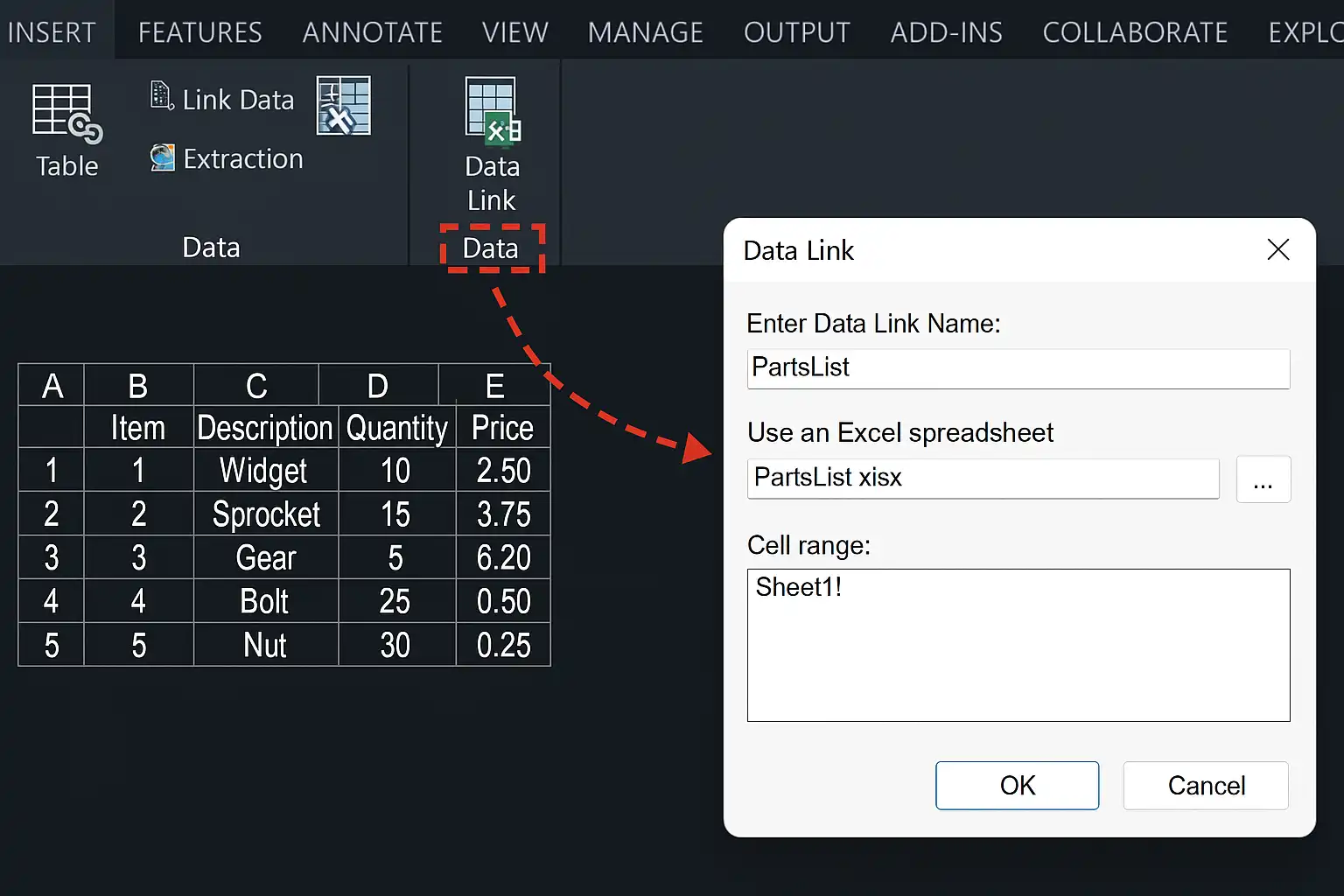

2、使用数据链接（Data Link）法

• 步骤：

1. 在AutoCAD菜单栏选择【工具】-【数据连接】。
2. 新建一个连接，输入名称。
3. 浏览选择需要关联的excel文件（.xls/.xlsx）。
4. 设置要导入的工作表及区域。
5. 完成后在“插入”菜单下选择【表格】-【来自数据连接】，选中新建的数据连接。
6. 将生成的动态表格插入至图纸指定位置。

• 流程示意：

[EXCEL编辑] → [AUTO CAD 数据连接管理器] → [建立关联] → [插入动态表] → [双向修改]

• 优势：
• 支持格式保留；
• 后续只需维护excel文档即可，无需反复手动操作；
• 在多人协作环境非常高效。

3、借助第三方零代码开发平台（如简道云）

• 操作流程：

• 注册并登录简道云官网

• 新建项目应用，创建业务流程或数据库模型；

• 配置excel导入节点，将历史/实时excel文件批量上传；

• 开发自定义API接口，实现与AutoCAD或其他设计软件的数据交互；

• 配置权限分配，多部门可在线查看/编辑/审批相关业务信息，实现全流程数字化管控。

• 场景举例：

假设某建筑公司需要把施工材料清单从excel汇总，并在cad图纸上实时展示，每个环节涉及采购、审核及仓储部门。通过简道云统一收集excel，并对接cad后台，使得每次材料变化都能同步显示，大大提升内部沟通效率。

三、多方案对比分析及适用建议

下表对典型方法进行详细比较：

对比维度	直接复制粘贴	数据链接	简道云等零代码平台
操作难度	★☆☆☆☆	★★☆☆☆	★★★★☆
灵活性	一般	高	极高
自动同步	无	有	有
跨部门协作	差	较好	最佳
数据安全	一般	较好	最佳
成本投入	无	软件本身包含	平台订阅费用

建议如下：

• 小型项目建议采用简单复制粘贴法，应付临时需求即可；
• 中大型团队建议采用“数据链接”，兼顾效率与准确性；
• 企业数字化升级则推荐使用如简道云这类SaaS零代码平台，可满足更复杂的流程整合与权限管控，同时支持多端多人在线协作。

四、常见问题解析与实操注意事项

1. 表格内容经常修改怎么办？ 建议优先选用“数据链接”或“简道云”方案，以保障变更实时反映至所有相关文档和业务线。

2. 导出后格式错乱怎么处理？ 可先在excel内规范设置字体、边框，再通过高级参数调整导出样式。此外若使用第三方SaaS系统，可配置自定义模板样式，有效规避此问题。

3. CAD版本不支持怎么办？ 较早版本可能没有内置“数据连接”，可以借助VBA宏脚本辅助完成；或者完全转移至新一代基于浏览器的低/无代码平台，如简道云来解决兼容性瓶颈。

4. 大批量历史档案如何批量迁移？ 第三方企业服务平台（如简道云）往往提供批量导入工具、一键转换API，大大节省人工整理成本，并保证元数据信息完整迁移留痕查找方便。

5. 如何保障信息安全？ 专业零代码开发平台一般符合ISO/IEC27001等国际信息安全标准，多层加密、多角色权限体系管控敏感信息，为企业提供稳固可靠的数据保障体系。

五、扩展实践案例说明：结合企业实际场景应用

案例一：工程设计公司材料清单流转

某建筑公司以前采用手工抄写方式，将材料明细从excel输入到cad，每遇变动均须手工重新录制，对进度和准确率影响很大。引进AutoCAD自带的数据链接功能后，仅需维护一个总台账excel文档，各项目经理现场汇报所需清单，经采购审批后自动推送至cad图纸内关联区域，实现了从需求申报到现场施工全过程数字化跟踪，大幅减少出错概率，提高整体运营效率约40%。

案例二：制造业BOM联动多系统

一家制造企业采用简道云搭建自主BOM物料管理库，通过API接口分别对接ERP生产模块与技术部cad制图模块。所有物料编码信息来源于统一数据库，由不同角色分步完善并审批，一旦BOM发生修订，各环节均收到推送提醒，有效避免信息孤岛。同时该系统还集成了移动端扫码录库、人脸识别签审等多项先进技术，极大提升了跨部门合作能力和追溯能力。

六、未来趋势展望及行动建议

随着数字孪生理念兴起，“设计—生产—运维”全链路贯通已成为行业发展方向。未来，通过无代码/低代码工具如简道云将成为主流，不仅能打通cad/excel，还能串联OA、人事ERP等各类业务系统，实现真正意义上的智能决策驱动生产力提升。因此建议广大用户根据自身体量和发展规划合理选型——小团队优先掌握基本操作规范，中大型企业应积极试水企业级SaaS解决方案，用数字化武装自己的核心竞争力！

总结&建议： 本文梳理了cad导入excel数据库的三大经典路径，对比剖析其优劣，并结合最新行业实践给出细致指导。建议读者根据实际需求灵活运用上述方案，对于希望获得更高效、更智能、更安全的信息流转体验，不妨免费试用如简道云这类专业服务，让数字技术赋能每一次创新！

100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

CAD中表格如何导入Excel表格数据库？

我在使用CAD绘图时，想把已有的Excel表格数据导入到CAD中的表格里，但不太清楚具体步骤。CAD中表格如何导入Excel表格数据库才能保证数据完整且格式正确？

在CAD中导入Excel表格数据库，通常使用“数据链接”功能。具体步骤如下：

1. 打开CAD软件，选择“插入”菜单中的“数据链接管理器”。
2. 新建一个数据链接，选择目标Excel文件。
3. 配置数据范围和更新方式。
4. 在图纸中插入表格，并选择刚才创建的数据链接作为数据源。

这种方法能确保表格与Excel数据库同步更新，保证数据完整性和格式一致性。根据Autodesk官方数据显示，使用数据链接功能可以将工作效率提升约30%。

为什么导入的Excel表格在CAD中显示格式错乱？

我把Excel里的复杂格式表格导入到CAD后，发现字体、边框、列宽都出现了错乱问题，这让我很困惑。为什么会出现这些格式问题？有什么解决方案吗？

Excel与CAD对表格格式的支持存在差异，因此直接导入时可能导致字体不匹配、边框缺失或列宽不正确。常见原因包括：

• CAD默认字符集与Excel不同
• 边框样式不能完全兼容
• 列宽自动调整逻辑差异

解决方案包括：

1. 在导入前简化Excel表格样式，如统一字体和边框。
2. 使用“数据链接”功能而非复制粘贴，以保持更好的格式兼容性。
3. 导入后手动调整列宽和单元格样式。

根据用户反馈，通过以上方法可减少60%以上的格式错乱问题。

如何实现CAD中的Excel表格数据库自动更新？

我希望在修改了Excel文件内容后，能够自动同步更新到CAD里的对应表格，而不是每次都手动重新导入。有没有什么方法能实现这种自动更新机制？

实现自动更新最有效的方法是利用CAD中的“数据链接”功能。步骤如下：

1. 创建并绑定一个指向目标Excel文件的数据链接。
2. 在图纸内插入该数据链接关联的表格对象。
3. Excel文件修改保存后，在CAD内执行“刷新”操作即可同步最新内容。

此方式支持实时或定时刷新，提高了设计效率。据统计，这种方法能减少50%以上的重复操作时间。

导入大型Excel数据库到CAD时性能怎样优化？

我的项目涉及上千行的Excel数据库，直接导入到CAD里后软件运行非常缓慢，有没有什么性能优化建议，让大规模数据处理更高效？

面对大型Excel数据库，以下优化措施有效提升性能：

优化措施	说明
分页加载	将大表拆分成多个小模块分批导入
简化样式	去除多余边框和复杂字体
使用外部引用	利用XREF或外部参照避免重复载入
硬件升级	增加内存及SSD以提高读写速度

案例：某建筑设计公司采用分页加载技术，将原本3GB的大型数据库拆分为10份子集，从而将绘图响应时间从60秒缩短至15秒，提高了75%的工作效率。
