CAD导出Excel表格数据库技巧，如何快速实现数据转换？

贤皓请

·

2025-06-30 14:53:30

阅读12分钟

已读23次

在CAD中导出Excel表格数据库的方法主要有1、使用数据提取(Data Extraction)工具；2、利用表格对象导出功能；3、借助第三方插件或LISP程序；4、通过手动复制粘贴方式。推荐优先使用“数据提取”工具实现批量、高效的数据导出，它能自动读取图形属性，并将数据直接保存为Excel格式，适合大规模和复杂项目的数据管理。比如，通过“数据提取”可以将图纸中的所有块属性一次性整理成数据库表格，全面提升CAD与Excel的协同效率，大幅减少人工操作失误。以下将分步骤详细讲解每种方法，并对其优劣进行比较分析，帮助用户根据实际需求选择最合适的操作方案。

《cad中如何导出excel表格数据库》

---

一、CAD导出Excel表格数据库的常用方法

在日常工程设计和施工管理中，CAD（如AutoCAD）常被用于绘制建筑、结构、电气等专业图纸，而Excel则是信息整理和统计的主力工具。将CAD中的数据（如块属性、标注信息等）高效导出到Excel，可极大地提升后续的数据分析和项目管理效率。

以下概述了当前主流的四种方法：

方法编号	方法名称	适用场景	自动化程度	技术要求	推荐指数
1	数据提取（Data Extraction）工具	大量块/属性批量导出	高	中	★★★★★
2	表格对象直接导出	已存在为表格对象的数据	高	低	★★★★
3	第三方插件或LISP程序	个性化数据处理，特殊格式需求	极高	高	★★★★
4	手动复制粘贴	少量临时性需求	低	极低	★★

下面将针对每种方法做详细介绍。

---

二、数据提取工具（Data Extraction）的详细步骤与优势

“数据提取”是AutoCAD自带的强大功能，可以实现从图形文件中批量筛选并整理各种信息，例如块名称、属性标签、坐标值等，然后以多种格式输出，其中包括.csv或.xls/.xlsx形式，非常适合构建Excel数据库。

步骤详解

1. 启动数据提取向导

• 在命令行输入DATAEXTRACTION或依次点击【输出】-【数据提取】。

2. 新建或选择一个.dxe文件

• 新建一个“DXE”文件用于保存本次配置，以便复用。

3. 选择目标图形范围

• 指定当前绘图文档或者其他DWG文件夹。

4. 选择要提取的数据类型

• 可选择所有对象，也可只选块(Block)、多行文字等特定类型。

5. 自定义字段与过滤条件

• 可以按需勾选所需字段，如块名(Name)、坐标(Position)、自定义属性(Attribute)等，并可设置过滤条件剔除不需要的数据。

6. 排序与组织字段顺序

• 将需要输出到表格的字段按顺序排列，可调整显示顺序和分组方式。

7. 指定输出格式及路径

• 通常选择CSV或者XLSX格式直接生成Excel文件，也可插入到当前DWG图纸作为AutoCAD表格对象。

8. 完成并检查结果

• 打开生成的Excel文件检查内容是否符合预期，如果不满意可返回向导重新调整。

优势与应用场景

• 支持大量复杂工程项目中的批量处理，极大降低人工操作负担；
• 能按需自动识别各类参数，不丢失任何重要属性；
• 可灵活筛选和分组，有助于后续数据库建设及统计分析；
• 输出格式多样，方便对接BIM系统及企业数字化平台。

实例：某建筑设计院在门窗清单统计时，通过块定义+自定义属性，将所有门窗信息一键导出至标准化Excel模板，用于材料采购与工程预算，无需逐项手工登记，高效且准确率极高。

---

三、通过表格对象直接导出为Excel

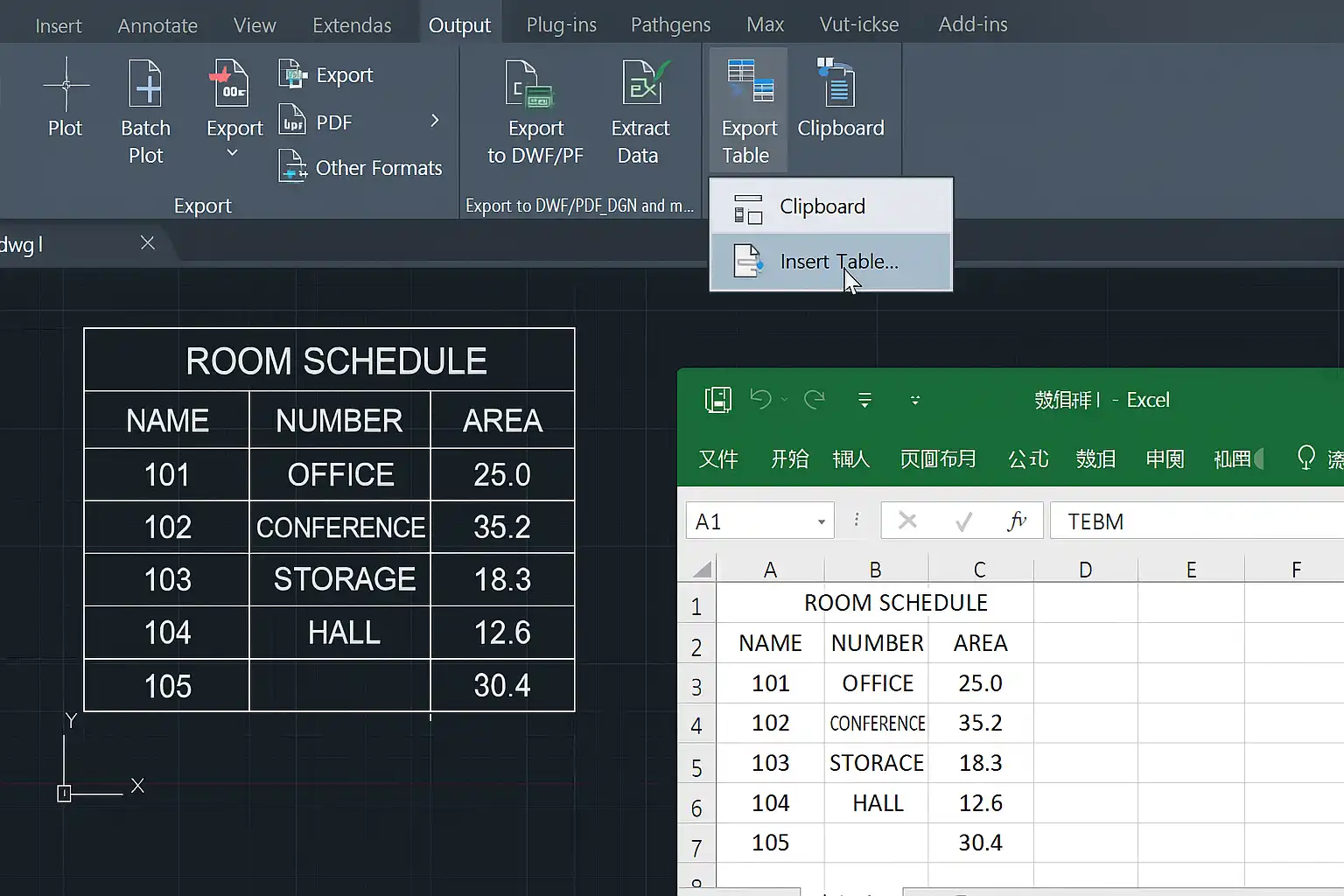

如果在CAD图纸中已经存在纯粹由“TABLE”命令创建的表格（如材料明细表），可以直接进行以下操作：

操作流程

1. 选中需要输出的表格对象。
2. 在快捷菜单里选择【导出】>【到Microsoft Excel】(部分版本为右键菜单项)。
3. 指定目标存储路径和文件名，即可获得对应内容的.xlsx或.csv文档。

特点

• 操作简单直观，非常适合已形成标准结构的大型列表；
• 支持样式同步，但部分复杂公式可能无法完全保留；
• 不适用于未形成AutoCAD原生Table对象的信息，如普通文字/单行文本/多段线说明等。

---

四、借助第三方插件或LISP程序实现高级批量处理

对于有特殊要求、大批量定制化需求或者跨软件平台集成时，可以考虑采用第三方插件（如CAXA电子表单）、Autolisp脚本、小型VB/VBA程序辅助实现。例如：

常见插件及脚本举例

名称	简介
CADToExcel	专业插件，一键读取块/属性/文字至excel
Lisp脚本示例	定制开发，可根据用户规则筛查并批量写入excel
VBA宏	深度集成，结合office自动更新流程

这种方式一般需要一定编程基础，但可以满足高度个性化的信息抽取，如按特定几何范围、多层嵌套块结构甚至跨多张DWG批处理等场景。企业级数字化转型往往会采用此类方案，与PDM/PLM系统对接，实现设计→采购→生产全流程无缝集成。

---

五、手动复制粘贴法——轻量级小规模应用场景

当仅需临时性地将少数文本内容移入excel，比如汇报阶段一次性梳理，可以采取手动方式：

1. 用鼠标框选目标文字或明细信息；
2. Ctrl+C复制，然后切换至excel粘贴即可；
3. 必要时做简单调整排版，使其复合结构化要求。

该法优点是零技术门槛，但不具备自动更新能力，一旦源头变更则需要重复操作，不建议用于长期正式工程管理任务，仅限应急使用。

---

六、多种方法比较与最佳实践建议

为了便于用户结合实际需求做决策，下列将各类方法适用范围进行归纳：

方法	优点	缺点
数据提取向导	批处理能力强，自定义灵活	初次配置较繁琐
表格对象直出	操作便捷，保留布局	限于TABLE生成的信息
插件/LISP	个性化深度集成	学习曲线陡峭，需要额外采购/开发
手工复制	零门槛，上手快	易错且难以维护，不支持动态更新

最佳实践建议

• 标准业务流程：优先推荐“数据提取”，保证结果规范且易于复核；
• 已有标准明细：可直接利用“Table”快速导出节省时间成本；
• 企业个性扩展：投入资源开发专属脚本，实现端到端自动流转（尤其对接ERP/PLM）；
• 临时应急演示：少数内容可临时手工操作，但注意后续同步风险。

---

七、如何借助零代码平台自动化集成——以简道云为例

除了传统离线模式外，“零代码开发平台”也成为越来越多设计院所青睐的新型方案。例如简道云零代码开发平台支持无编程基础下搭建工作流系统，将从CAD批量抽出的EXCEL数据库一键上传，即刻完成在线审批流转、材料采购申请甚至与智能报表联动，不仅提升了协作效率，还确保了过程透明、安全留痕，有效规避人为失误风险。

应用流程举例：

1. 使用“数据提取向导”获取最新版EXCEL清单后上传至简道云自定义应用模块；
2. 配置字段映射关系，让系统智能识别门窗编号、规格尺寸等关键信息；
3. 启动审批流，由相关负责人在线审核确认，历史记录永久保存备查；
4. 自动推送至采购部门，实现从设计到供应链全链路闭环；

平台优势

• 无需IT开发经验，全员参与数字流程重塑
• 支持随业务变化灵活调整字段布局
• 与主流OA/BIM/ERP无缝对接，加速企业数字化升级步伐
• 安全可靠、高弹性扩展能力

这种模式正在成为现代建筑施工及制造业不可逆转的发展趋势，也是未来行业精细化管理的重要支撑技术之一！

---

八、小结与行动建议

总之，在CAD环境下高效地将工程数据信息转移至EXCEL数据库，是项目数字化管理的重要基础工作。“数据提取向导”作为首选方案，应积极学习掌握，以保障信息完整性和一致性。而针对不同规模和个性需求，其它诸如Table直出法、自研脚本集成乃至零代码平台组合，都能提供有力支撑。建议企业推进前期调研，根据自身技术储备合理分层实施，同时关注行业新兴平台动态，把握智能办公升级良机！
