CAD导出Excel表格数据库技巧，如何快速实现数据转换？

颉灌迭

·

2025-06-30 15:18:16

阅读11分钟

已读22次

使用CAD导出Excel表格数据库的操作主要可以归纳为以下4点：1、在CAD中准备和整理数据对象；2、利用数据提取(Data Extraction)功能导出表格；3、将导出的表格保存为Excel格式并进一步加工；4、借助零代码平台如简道云进行表格数据库的管理和应用。 其中，第三点是关键，即将CAD中的数据通过数据提取功能批量导出后，保存为兼容的Excel文件，这样不仅保障了数据格式的统一性，也便于后续的数据分析和流程自动化操作。例如，很多工程师通过AutoCAD自带的数据提取向导，可一步步选择需要的数据字段（如图块属性、文字等），最终生成csv或xls文件，再上传到简道云等零代码平台进行管理和应用。这样既提升了效率，又降低了手工录入错误率。

《如何用cad导出excel表格数据库》

---

一、CAD导出Excel表格数据库的核心步骤

在实际工作中，将CAD中的信息高效转化为可用的Excel表格数据库，是设计、工程管理等领域常见的重要需求。常用的方法主要包括如下步骤：

步骤序号	操作内容	说明
1	数据准备与整理	明确需要导出的对象（如图块属性、文本标注等）
2	启动CAD的数据提取向导	使用AutoCAD自带“数据提取”工具，可从菜单或命令行输入DATAEXTRACTION
3	配置导出字段及筛选条件	按需选择要输出的信息类型及筛选条件
4	导出并保存为Excel支持格式	通常选择CSV或XLS/XLSX格式输出
5	在零代码平台如简道云上传与管理	实现可视化展示、多维分析及流程自动化

步骤详解：

• 1. 数据准备与整理 在进行数据提取前，需要确保CAD图纸中相关对象（如设备编号、管线参数等）均已以标准方式标注，如采用统一的图块属性定义。
• 2. 启动”数据提取”功能（Data Extraction） 在AutoCAD中输入“DATAEXTRACTION”命令，启动向导界面，通过分步引导轻松完成目标字段设置。
• 3. 配置字段与输出格式 用户可以灵活勾选所需字段，比如图块名、属性值等，还能设置筛选条件（只输出某类对象）。

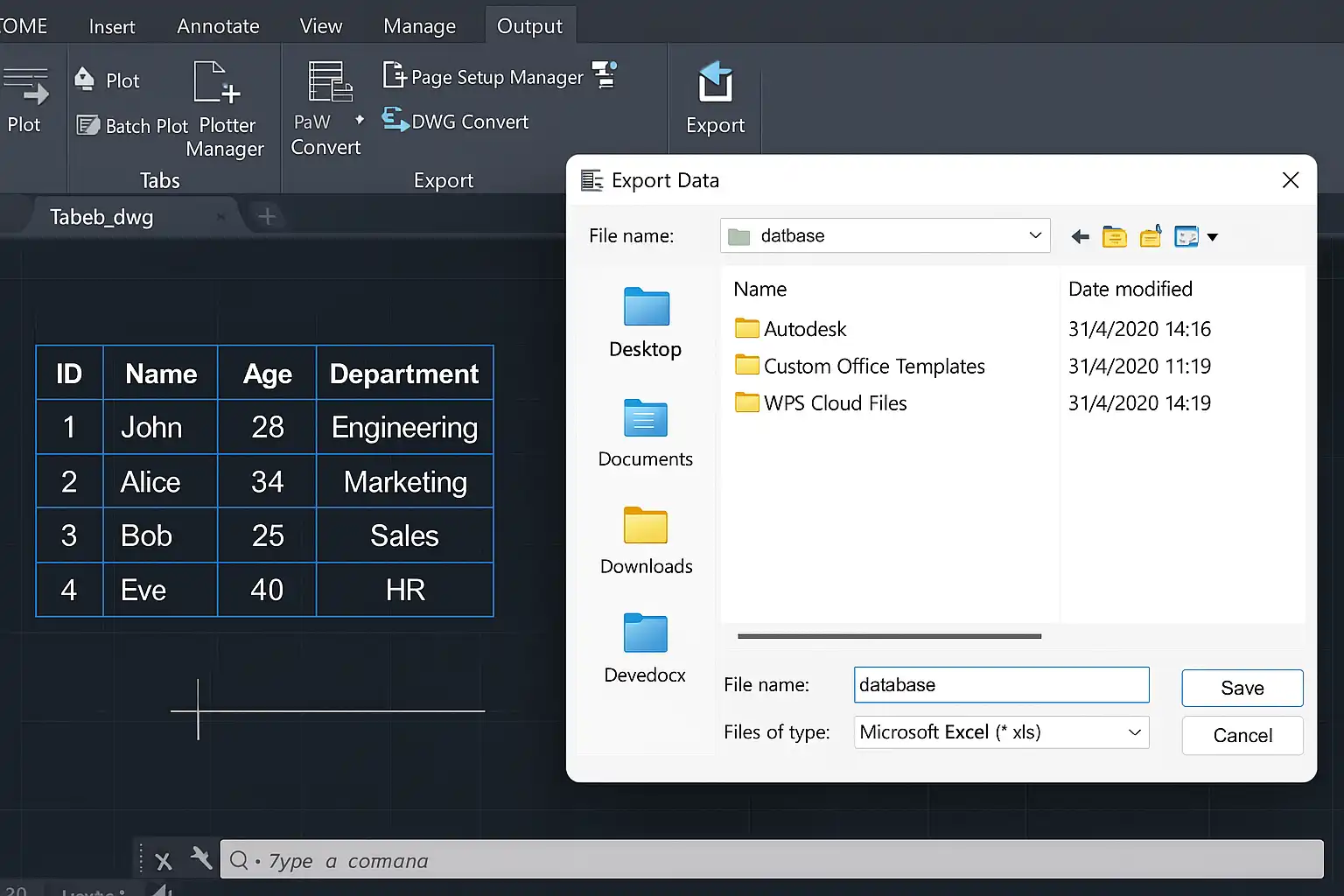

• 4. 导出并保存为Excel文件 最后一环节，向导允许用户直接将结果保存为CSV或XLS(X)格式，无缝对接Excel处理。
• 5. 简道云平台集成管理 将上述文件上传至简道云零代码开发平台，实现在线编辑、多维检索和流程自动化。

---

二、为什么要将CAD信息转换成Excel表格数据库？

数字化协同办公和BIM精细化管理时代，将复杂的二维/三维设计信息转化成结构化数据有以下优势：

• 1. 易于批量统计分析
• 可以快速统计设备数量、材料用量等关键指标。
• 2. 提高协同效率
• 不同部门可共享标准化数据信息，加速项目进度。
• 3. 降低手工录入错误率
• 自动批量生成，大幅减少人工输入失误。
• 4. 支持二次开发与系统对接
• 数据库形式便于对接ERP/PLM系统，实现业务闭环。

例如，在大型建筑项目中，通过将电气管线清单从AutoCAD批量转成Excel，不仅便于预算编制，还能直接用于采购系统接口，提高整体运营效率。

---

三、多种方法比较：从CAD到Excel再到数据库平台

目前主流方式主要有三种，各有适用场景：

方法	优点	缺点	推荐场景
CAD内置“数据提取”功能	简单、高效	功能局限于标准属性，需要规范建模	日常工程制图及统计需求
第三方插件/脚本	支持定制复杂逻辑	学习成本高，需安装额外软件	个性化需求复杂的大型项目
借助简道云等零代码平台	管理灵活，可扩展多业务流程	初次搭建需一定熟悉过程	企业数字资产全面管理

集成方案流程示例

1. CAD内完成标准建模 →
2. 利用“数据提取”一次性生成csv/xls →
3. 上传至简道云建立在线数据库 →
4. 按需配置工作流，如自动报表推送/多部门协作审核。

---

四、实操案例剖析：如何在简道云实现高效工程资料库管理？

以某建筑设计院为例，其日常需要对电气设备清单进行动态更新和跨部门共享操作。具体流程如下：

操作步骤

1. 在AutoCAD绘制完毕后，打开“数据提取”，选择所有电气设备相关图块；
2. 勾选所需属性值：名称、电流、电压型号等；
3. 保存结果为.xlsx文件；
4. 登录简道云，新建“工程资料库”应用；
5. 上传excel模板，一键生成可视化多维表格；
6. 配置权限分级，实现技术员录入—项目经理审批—财务部查阅全链路流转；
7. 启用消息推送，每次更新自动通知相关人员；

案例效果

• 工程资料查询时间缩短70%+
• 项目立项—预算—采购全程透明
• 支持移动端实时访问，无缝连接现场与后台

---

五、可能遇到的问题与优化建议

虽然整个流程趋于自动，但实际应用时还可能遇到以下挑战：

1. CAD源头建模不规范导致无法准确抓取信息

• 建议定期制定并培训统一建模标准

2. 字段类型匹配错误，引发excel无法识别

• 导出前仔细检查字段类型，并预设模板格式

3. 大型项目文件过大导致上传慢

• 可按专业拆分多份小型excel逐步汇总

针对以上问题，可以借助简道云灵活设置自定义校验规则，通过工作流节点控制每一步审核，有效提升整体准确率。

---

六、利用零代码开发平台进一步扩展应用价值——以简道云为例说明

随着企业数字转型步伐加快，仅仅把cad信息变成excel还远远不够。利用低门槛的平台工具，可以让这些离散的设计成果变身智能资产库，为企业创造持续价值。

简道云亮点功能概览

• 零代码搭建业务应用：无需编程即可建立个性化工程档案系统
• 多角色权限体系：支持按组织架构灵活授权
• 自动报表与仪表盘：一键生成材料清单统计、进度追踪看板
• 流程驱动自动审批：无缝链接请购/复核/归档各环节

场景拓展举例

例如，通过API集成，可以让施工现场扫描二维码自动调入设备台账；通过移动端随时拍照上传隐蔽工程影像资料，与原始cad参数智能关联，实现真正意义上的“数智工地”。

此外，简道云官网还提供丰富行业模板，新用户注册即可免费体验大量场景解决方案，无论是制造业BOM还是物业设施巡检，都能秒级落地专属系统。

---

七、小结与行动建议——让你的cad设计成果变身高效数字资产！

综上所述，从cad到excel再到现代低代码/零代码开发平台，是企业数字资产升级不可逆的大趋势。本文梳理了完整操作链路，并详细介绍了以简道云为代表的新一代工具如何帮助各类组织提升协作效率和智能决策水平。在实施过程中，应重点关注源头建模规范性，以及后续多角色、多终端集成能力，从而最大程度释放cad原始数据信息价值。如果你正考虑优化自己的工程资料管理体系，不妨马上试试上述推荐方案！

最后推荐：100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

如何用CAD导出Excel表格数据库？

我在使用CAD设计时，经常需要把图纸中的数据导出成Excel格式，方便做数据库管理。请问具体应该怎样操作，才能高效地从CAD导出Excel表格数据库？

要从CAD导出Excel表格数据库，主要步骤包括：

1. 使用命令“DATAEXTRACTION”启动数据提取向导。
2. 选择需要提取的对象和属性，例如图层、尺寸、块属性等。
3. 设置导出的数据格式，选择保存为Excel（.xls或.xlsx）文件。
4. 确认并完成导出。

示例：在AutoCAD中输入“DATAEXTRACTION”，根据向导选择块中的属性数据，最终生成包含所有块属性的Excel表格。此方法保证了数据的完整性和准确性，提高了工作效率。

CAD导出Excel表格时如何确保数据准确无误？

我担心从CAD导出的Excel表格可能存在遗漏或者格式错误的问题，这会影响后续的数据分析和管理。怎样才能保证从CAD到Excel的数据转换过程准确无误？

确保数据准确性的关键点包括：

方法	说明
使用内置的数据提取工具	AutoCAD自带的数据提取向导自动识别对象和属性，减少人工错误
验证对象选择范围	导出前先检查所选对象是否包含全部需要的数据
属性字段映射审核	确认每个属性对应到正确的Excel列
导出后进行抽样核对	随机比对部分图纸与Excel内容是否一致

例如，在大规模建筑项目中，通过上述方法保证了100%关键构件信息正确转入数据库。

有哪些插件或工具可以辅助实现CAD到Excel的高效数据导出？

我听说市面上有一些第三方插件能更方便地将CAD图纸中的信息直接导入到Excel中，提高工作效率。想了解有哪些推荐的工具或插件？

常用且效果好的插件包括：

1. AutoTable：支持一键将AutoCAD表格转换为可编辑的Excel文件。
2. Data Extraction Wizard（内置工具）：无需额外安装即可完成复杂属性提取。
3. BIMLink（适用于Revit，但部分版本支持与AutoCAD配合使用）：强大的参数管理和批量编辑功能。

案例：某工程公司使用AutoTable插件后，将图纸中的材料清单自动生成标准化Excel报表，节省了30%的时间成本。

如何处理复杂图纸中的多层级数据，实现结构化的Excel数据库？

面对包含多种对象和嵌套属性的大型复杂图纸，我想知道怎样才能有效地将这些多层级信息整理成结构化且易于分析的Excel数据库？

处理复杂多层级数据，可以采用以下策略：

• 利用“分组”和“过滤”功能，在CAD中先筛选不同类别的数据。
• 在数据提取过程中，自定义字段映射关系，将嵌套属性拆分成多个列；
• 导出后使用PivotTable（透视表）等工具进一步整理并展现多维度信息；

例如，在机械设计项目中，通过拆分零件号、材料类型、尺寸参数等多个字段，实现了一个包含超过5000条记录、具备良好查询性能的结构化数据库，大幅提升了后续统计与分析效率。
