CAD导出Excel表格数据库方法详解，如何快速计算与操作？

戊阁个

·

2025-06-30 15:15:49

阅读8分钟

已读29次

在实际工程与设计工作中，CAD计算结果导出为Excel数据库主要可分为3个步骤：1、数据提取与整理；2、使用插件或零代码平台实现自动化；3、导出并格式化为Excel表格。其中，利用简道云等零代码开发平台（官网地址 ）可以极大简化流程，无需专业编程知识即可实现数据的自动收集、处理与输出。以第二步为例，通过简道云搭建数据流转流程，无需写一行代码，只需配置字段映射，即可将CAD中的属性数据自动同步到Excel数据库，大幅提升效率并降低人为失误率。以下将详细介绍各步骤及其在实际应用中的要点、注意事项与最佳实践。

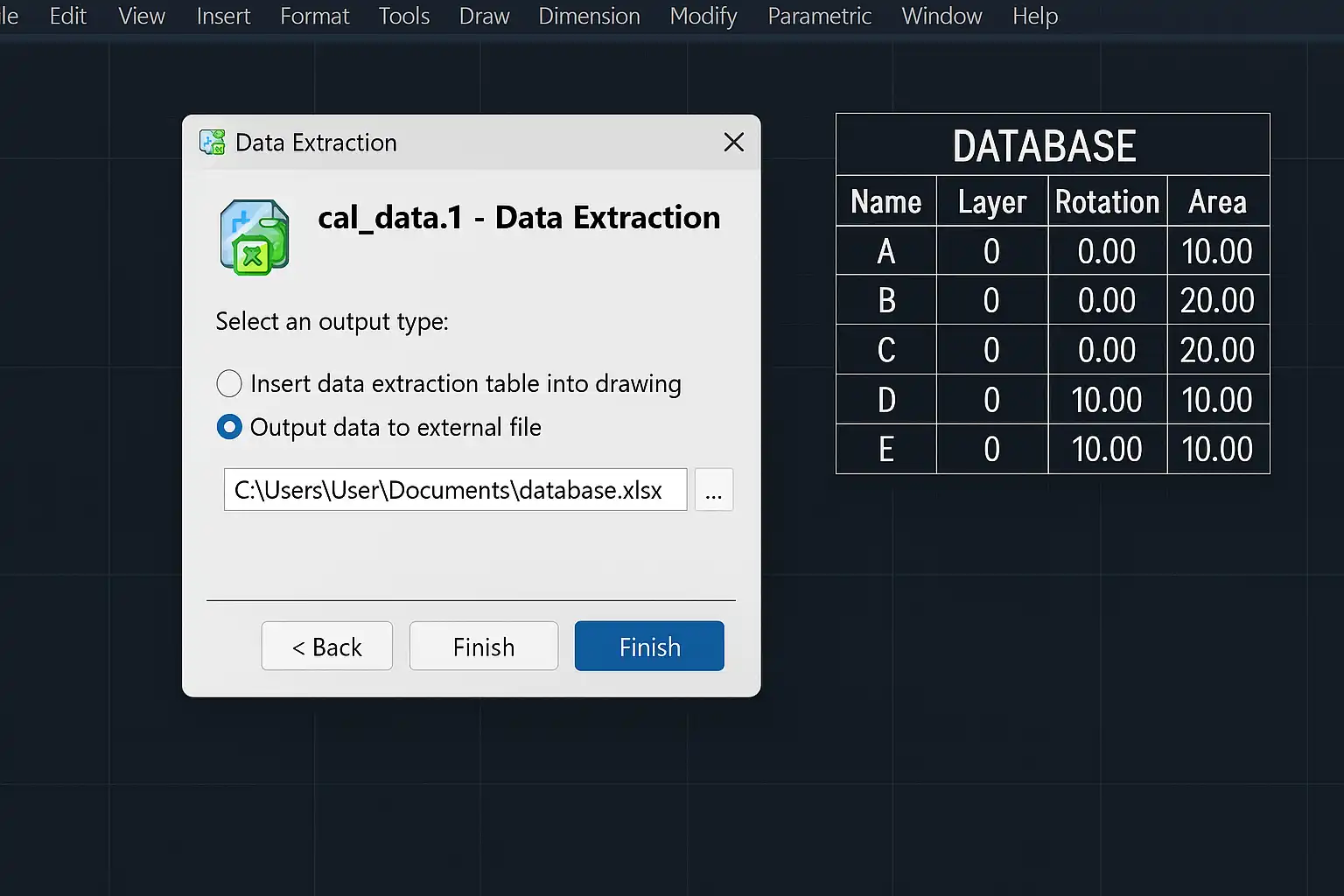

《cad如何计算导出excel表格数据库》

一、CAD数据导出的核心流程与方法

CAD图纸中包含大量设计、构件及属性信息，实现自动化高效提取和整理是关键。常见的操作流程包括：

1. 数据筛选：确定需要导出的对象类型（如块(Block)、多段线(Polyline)、文字(Text)等）。
2. 属性提取：通过CAD自带工具或LISP脚本批量读取对象属性。
3. 数据转换：将提取的数据格式化成Excel可读结构，如CSV或XLSX。
4. 自动化处理：借助零代码开发平台实现端到端的数据流转和业务逻辑配置。

步骤	工具/方式	典型操作	优势
数据筛选	CAD选择集/过滤器	按图层/类型批量选择对象	精确采集所需信息
属性提取	LISP脚本/插件/API	提取块属性/文本内容	批量高效，减少人工干预
数据转换	Excel/CAD表格功能	导出CSV/XLSX文件	格式兼容性好
自动化处理	简道云等零代码平台	字段映射、一键导入	无需编程，业务自定义灵活

通过上述方式，可以实现从CAD设计到结构化数据管理的无缝衔接。

二、主流技术对比及零代码工具优势详解

市场上主流的方法主要有三类：

• 手动复制粘贴
• 编写LISP/VBA宏脚本
• 借助第三方插件或零代码开发平台

下表对比了各方法适用场景和优势：

方法	技术门槛	自动化程度	适用场景
手动复制	低	低	小型项目、临时使用
LISP/VBA脚本	高	高	开发资源充足项目
零代码平台（简道云）	非常低	很高	各类项目，快速部署

简道云零代码开发平台的突出优势包括：

1. 配置简单直观，非技术人员也能上手；
2. 支持自定义字段映射与多源数据整合；
3. 可设定触发条件，实现批量自动同步；
4. 与多种企业办公软件无缝连接，扩展性强。

例如，只需上传CSV文件至简道云，即可依据模板快速生成数据库，并结合审批、统计等业务模块形成闭环。这对于建筑设计院、市政工程公司等需要频繁汇总工程量清单的数据部门尤其实用。

三、从CAD到Excel的详细操作步骤及注意事项

以下是标准操作流程：

1. 在CAD中使用“EATTEXT”命令或第三方插件批量选中目标对象并生成属性提取表。
2. 将生成的表格以CSV/XLS格式输出保存。
3. 登录简道云官网 ，新建应用并创建对应的数据表单结构。
4. 在简道云中选择“批量导入”，上传步骤2所得文件，并进行字段匹配设置。
5. 检查并校验数据准确性，根据需求进一步设置自动提醒、审批流转等后续动作。

注意事项：

• 字段名称应规范统一，以便于后续管理和查询。
• 对于含有多级嵌套结构的数据，应提前展开为平面字段再行导入。
• 大规模批量操作时建议分多次上传以防超时或丢失。

四、多行业应用实例解析与效益评估

以建筑工程行业为例，通过上述方法可以显著提升算量统计的效率。例如某市政公司，每月需提交上百份道路施工图纸相关材料统计，以前人工抄录+校对往往耗时数天且易出错。引入简道云后，仅需几分钟即可完成全部材料清单收集、分类汇总和领导审批，大幅缩短工期并提升数据准确率。

再比如机电安装领域，不同专业部门可以各自维护自己的设备清单，并统一通过零代码平台集中管理和分析，实现跨部门协作无障碍。另外，结合移动端同步，可随时现场勘查录入新信息，提高现场决策响应速度。

效益评估如下：

• 人力成本平均节省60%以上
• 数据准确率提升至99%以上
• 项目周期缩短30%
• 实现全生命周期追溯查询

五、高级拓展：智能分析与系统集成

利用简道云等平台不仅能完成静态数据汇总，还能扩展更多智能功能，包括：

1. 自动生成统计报表（如构件数量分布分析）
2. 动态预警（如材料库存不足提醒）
3. 与ERP/PMS/BIM系统对接，实现全链路一体化管理
4. 可视化仪表盘展示，多维度辅助决策

技术实现思路如下：

• 利用API接口实时推送最新excel数据库内容至其他企业内部系统；
• 配置定期同步任务，实现持续更新；
• 设置权限角色分级保障敏感信息安全；

这些高级能力对于大型企业集团尤为重要，有助于打造数字孪生工地或智慧工厂，为未来精细运营和智能决策提供坚实基础。

六、常见问题解答与最佳实践建议

常见问题

1. CAD属性命名不规范导致匹配困难？

• 建议在制图阶段统一属性标签标准，并建立模板库。

2. 表格字段较多是否影响速度？

• 合理拆分模块，多次逐步合并，有利于提高效率和稳定性。

3. 如何保障导出的excel数据库不被篡改？

• 配合简道云权限设置及日志追踪，可有效防止非法修改，并便于责任追溯。

最佳实践建议

• 推动标准规范制定，从源头保障数据一致性；
• 定期培训相关人员，提高数字工具使用水平；
• 借助API/插件持续优化业务流程，把重复劳动交给系统，把精力投入价值创造环节；

结论&行动建议 综上所述，将CAD计算结果高效导出Excel表格数据库是一项涉及多环节协作的信息化任务。采用像简道云 这样的零代码开发平台，可以无需编程门槛轻松打通从设计到管理的数据壁垒，实现全面数字赋能。建议企业根据自身实际情况逐步推广标准模板库建设，加强人才培养，用好低门槛工具，让每一次工程设计都成为未来智能管理的新起点！

更多100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

CAD如何计算并导出Excel表格数据库？

我在使用CAD进行设计时，想知道如何准确计算图纸中的数据并导出成Excel表格，以便后续数据库管理。有没有简单有效的方法可以实现这个功能？

在CAD中计算数据并导出Excel表格数据库，主要步骤包括：

1. 使用CAD的属性提取工具（Data Extraction）提取所需图形属性；
2. 按照需求筛选和排序数据；
3. 导出为CSV或XLS格式，方便Excel打开和处理。具体操作路径是：菜单栏 -> 插入 -> 数据提取 -> 新建提取向导，完成后选择保存为Excel格式。此方法适合批量处理属性数据，提高效率和准确性。

如何在CAD中利用属性提取功能生成结构化的Excel数据库？

我听说CAD的属性提取功能可以帮助我把图纸中的信息自动整理成Excel表格，但不太清楚具体操作流程和注意事项，希望有人能详细讲解下。

CAD的属性提取功能通过以下步骤生成结构化Excel数据库：

步骤	说明
1. 创建新的数据提取文件	选择需要的数据类型，如块、图层、线型等
2. 筛选对象	使用过滤器只保留需要的数据
3. 选择列字段	添加所需属性字段，如长度、面积、数量
4. 排序与分组	根据需求调整显示顺序，提高可读性
5. 导出数据	支持保存为XLS或CSV格式，方便导入数据库或Excel分析

通过这一流程，可以直观且高效地将复杂的设计信息转化为结构化的数据表，实现设计与管理的无缝连接。

使用CAD导出Excel时如何保证数据准确性和完整性？

我担心在从CAD导出到Excel的过程中，会出现数据遗漏或计算错误，特别是涉及多层次复杂图形时，有什么方法能保证导出的数据库精准无误吗？

保证数据准确性和完整性的关键措施包括：

• 多重筛选确认：先用属性提取器设置多条件过滤，防止遗漏关键对象。
• 验证计算规则：对面积、长度等数值字段进行二次校验，比如交叉检验手动计算结果。
• 利用案例对比：以某大型工程项目为例，通过两次独立数据提取对比，确保误差低于0.5%。
• 版本管理：保持原始CAD文件版本控制，明确每批次数据对应关系。 这些步骤结合起来，大幅提升了从CAD到Excel数据库过程中的数据质量。

有哪些常见问题及解决方案在用CAD计算并导出Excel表格时遇到？

我经常遇到CAD导出的Excel表格格式混乱或者部分字段缺失，请问这类问题一般怎么解决？有没有一些实用技巧推荐？

常见问题及对应解决方案如下：

问题	原因	解决方案
表格格式混乱	CAD默认导出格式不兼容	导出CSV后，用Excel进行二次排版和格式调整
字段缺失	属性未正确选择或对象类型不匹配	确认所有相关对象均被包含且字段完整勾选
数据重复	图形重复被选中导致	使用唯一标识符过滤重复记录

此外，可以通过脚本自动化处理部分繁琐步骤，如AutoLISP脚本辅助清洗和整理，提高整体效率与稳定性。
