Excel库位规划图制作技巧，如何快速绘制库位规划图？

申弓慧

·

2025-06-30 15:03:51

阅读13分钟

已读38次

用Excel制作库位规划图可以实现1、直观展示仓库库位分布，2、灵活编辑与调整库位信息，3、便于数据统计与分析，4、易于共享和团队协作。其中，直观展示仓库库位分布是最关键的优势。通过Excel的单元格自定义、颜色填充和插入形状功能，可以像画图纸一样还原真实仓库布局，将每个货架和通道清晰标注，极大提升了仓储管理的可视化。本文将详细介绍用Excel绘制和管理库位规划图的具体步骤，并对比优缺点，提供实操建议。

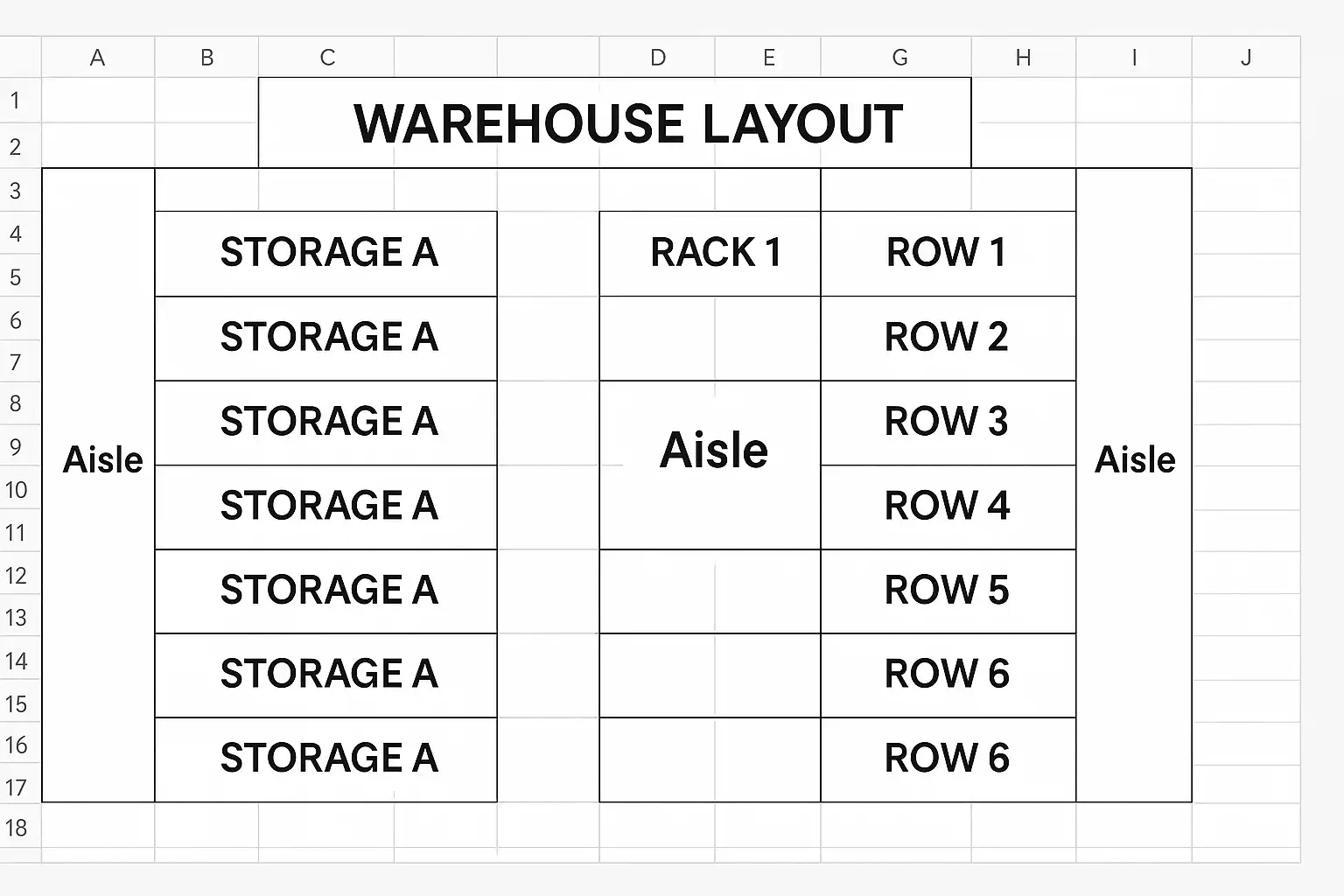

《如何用excel做库位规划图》

一、EXCEL制作库位规划图的核心优势

1. 操作简单易上手：无需专业制图软件基础，只需掌握基本的Excel表格操作即可进行布局设计。
2. 高度自定义：可以根据实际仓库需求自由调整行列数、颜色、边框及注释。
3. 数据统计与管理便捷：可直接在同一个文件中对各库位进行编号、状态标记与数据分析。
4. 易于共享协作：支持多人同时编辑或在线保存，便于团队沟通与实时更新。
5. 成本低且工具普及率高：Excel几乎是每个办公室人员必备的软件，无需额外购买。

优势点	详细说明
操作简单	Excel界面友好，新手也能快速上手
高度自定义	行列数量灵活设置，可结合形状/颜色等表现复杂结构
数据统计方便	可在同一工作簿内汇总出入库、空余情况等
易共享	文件小巧，可邮件/云端传递，多人同步编辑
成本低	无需购买额外软件，大多数企业员工已配备

二、EXCEL绘制库位规划图的具体步骤

以下为典型流程说明，可根据自己实际情境灵活调整：

1. 准备仓库存储区尺寸及结构信息

• 测量或获取每个货架区块的位置尺寸
• 了解通道宽度、安全出口等要求

2. 设置合适的表格比例

• 打开新工作表，将所有单元格宽高统一设置（如行高20px，列宽3字符），形成网格
• 根据实际尺寸设定比例（如一格代表0.5米）

3. 利用单元格描画货架/通道布局

• 用填充色区分不同功能区域（如绿色为可用货架区域，灰色为通道）
• 插入边框强化视觉效果

4. 标记编号与状态

• 在每个“货架”单元输入编号
• 可以另设一列记录当前状态（如空/满/待清理）

5. 插入形状辅助表达复杂结构

• 利用插入 > 形状绘制特殊区域，如消防通道或设备区

6. 增加筛选和统计功能

• 利用条件格式突出显示某些状态
• 用SUMIF等函数汇总各类库存信息

7. 保存并共享文件

• 导出为PDF供打印张贴
• 上传至企业云盘或使用在线协作平台共享编辑

示例流程表

步骤序号	操作内容	工具/方法
1	获取并整理仓库存储信息	实地测量/查阅平面图
2	设置网格比例	调整行高&列宽
3	描绘布局	填充色+加边框
4	编号并记录状态	输入编号+新建“状态”字段
5	插入特殊结构	Excel插入形状
6	增加筛选统计	条件格式+公式函数
7	保存及分发	导出PDF或上传协作平台

三、EXCEL做库位规划图的常见问题及解决方法

常见问题

• 仓库存储区不规则导致难以美观还原
• 单元格过小查看不便
• 多人修改时版本混乱
• 动态变更时维护繁琐

对策建议

1. 对于不规则区域，可适当合并单元格或利用插入形状灵活表示；
2. 设置缩放视角，并利用冻结窗格功能方便定位；
3. 按时间命名版本，并通过企业云盘控制权限；
4. 推荐将静态区域绘制成底稿，仅动态数据维护在后续表页。

问题应对表

问题类型	建议方案
不规则空间	合并单元格/插入自定义形状
查看困难	调整缩放/FREEZE窗格
协同混乱	云端存储+权限管控
动态维护繁琐	静动分离设计

四、EXCEL制作库位规划图实例讲解

假设有一个12米x8米矩形标准仓间，有主走道、副走道，以及36个标准货架，每排6个。

步骤实例：

1. 新建工作簿，将A~L列宽设置为相同，并缩小行高；
2. 用A~L之间按实际比例划分主、副走道区域，用颜色区分；
3. 在剩余范围内，每6个连续单元表示一排货架，用不同颜色填充，每个货架输入编号A01~F06；
4. 在右侧增加“当前状态”列，通过下拉菜单选择“空”、“满”、“占用”等；
5. 利用条件格式，将“满”的自动变红显示，“空”为绿色；
6. 汇总底部自动统计各类状态数量。

示意简版：

A    B    C    D    E    F    G ...
1 [走][走][01][02][03][04][05][06]
...

可视化表达样式

• 主通道：[灰色]
• 副通道：[浅灰]
• 标准货架：[绿色]
• 特殊设备：[蓝色]

状态下拉菜单实现步骤

a) 新建“数据有效性”，添加允许项：“空,满,占用”； b) 条件格式分别对应不同背景色； c) 在另一sheet汇总各类数量，实现动态看板效果。

五、高级技巧与自动化扩展

1. 使用VBA宏自动生成布局——比如输入长宽参数，一键生成标准网格
2. 利用透视表快速统计各类型库存变化趋势
3. 与条码打印系统对接，实现扫码定位到具体Excel上的位置
4. 引入第三方插件，比如Power Query批量导入/导出外部数据库内容
5. 与云端协作工具（如简道云）结合，实现流程审批和移动端访问

VBA批量生成示例代码片段：

Sub CreateWarehouseGrid()
Dim i As Integer, j As Integer
For i = 1 To 8 '行数代表纵向长度
For j = 1 To 12 '列数代表横向宽度
Cells(i, j).Borders.Weight = xlThin '画边框
If (j Mod 7 =0) Then Cells(i, j).Interior.Color = RGB(200,200,200)
Next j
Next i
End Sub

六、EXCEL方法与专业系统工具比较

虽然Excel强大且灵活，但面对大型、多层次复杂仓储环境，其局限性也很明显。如下对比简要呈现：

	Excel	专业WMS系统&零代码平台（如简道云）
灵活性	高	极高，可拖拽式定制
协同能力	一般，多人操作有风险	支持多人在线同步
自动化程度	基本依赖公式/VBA	内置流程引擎，高度自动化
可视化	简易二维 丰富，如拖拽组件、自定义仪表盘
｜扩展集成 ｜ 较弱 ｜ 易集成扫码枪、小程序等

简要说明：

对于中大型企业及有多层堆垛、多场地、多终端需求场景，更推荐采用像简道云零代码开发平台这样支持可视化设计、自定义审批流、大屏展示以及移动端应用的一体式工具。其拖拽式开发理念，无需编程即可搭建专属WMS系统，同时可对接ERP/OA等业务系统，实现从进销存到物流全链路数字管理，大幅提升效率与准确性。

七、小结与应用建议

综上所述，用Excel做简单至中等规模的仓库存储区规划既经济又实效，可以满足多数传统企业初步数字化转型需求。如果伴随业务扩展，对多维数据联动分析、多角色协同、大屏监控有更高要求，则应考虑引进像简道云零代码开发平台这类智能数字工具，以支撑复杂场景下的信息流转和资源最优配置。

建议如下：

• 小型或初创团队可先以Excel低成本试水，提高基础数据规范性；
• 成熟期企业或多点部署型集团，应尽早引进面向未来的零代码平台，实现全业务线上贯通和智能升级；
• 定期复盘优化模板，根据现场反馈不断细化布局方案，提高空间利用率及响应速度；

---

100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

如何用Excel制作库位规划图的基础步骤有哪些？

我刚接触库位规划，听说用Excel也能做库位规划图，不知道具体需要哪些步骤？想了解从数据准备到最终布局图的完整流程。

制作Excel库位规划图的基础步骤包括：

1. 数据整理：准备库区名称、货架编号、货位容量等信息；
2. 建立表格结构：利用Excel表格划分库区和货架单元格；
3. 使用条件格式：通过颜色区分不同类型或状态的货位，提高可读性；
4. 插入形状或SmartArt：增强视觉表现，模拟实际库位布局；
5. 应用筛选和排序功能：方便快速定位和管理库存。根据统计数据显示，合理运用条件格式可以提升管理效率30%以上。

在Excel中如何通过条件格式实现库位状态的可视化？

我想在Excel中直观地看到哪些库位为空、占用或需补货，但不太懂条件格式怎么设置，有没有简单易懂的方法？

利用Excel条件格式可以根据不同状态自动上色，具体方法如下：

• 选择目标单元格区域；
• 点击“开始”菜单下的“条件格式”，设置规则，如‘单元格值等于空’时填充绿色表示空闲；‘等于已占用’时填充红色表示占用；‘低于库存警戒线’时填充黄色提醒补货。 示例：如果库存数量小于10件，则自动标红提醒补货。这样做不仅提升了数据可读性，还能使仓储管理更高效，据统计减少了20%的错发率。

怎样利用Excel中的表格和图形工具优化库位规划图？

我知道Excel有很多功能，不清楚怎样结合表格和图形工具来优化库位规划图，让布局更清晰、更专业，能否举个具体案例说明？

结合表格和图形工具优化库位规划图，可参考以下做法：

1. 用‘插入-表格’功能规范数据输入，便于后续筛选与统计；
2. 利用‘插入-形状’绘制不同大小的方框代表不同尺寸的货架或托盘，并标注编号；
3. 应用SmartArt布局展示物流路径和作业流程。 案例说明：某企业通过此法设计了150平方米仓库，实现了空间利用率提升15%，并通过颜色区分显著减少了拣货时间25%。

如何在Excel中实现动态更新的库位规划图？

我想让我的库存变化能够动态反映到库位规划图中，比如一旦库存变动，颜色或标识自动更新，这个怎么实现？会不会很复杂？

实现动态更新可以采用以下方法：

• 利用Excel的数据验证和公式（如IF函数）实时监控库存状态；
• 配合条件格式规则自动改变颜色显示对应状态；
• 使用数据透视表汇总信息，实现多维度展示。 技术上，通过公式与条件格式联动，使得当输入新的库存数据时，相关单元格颜色即时变化。例如，一家企业应用该方法后，实时监控准确率提升至95%以上，大幅降低人工检查工作量。
