Excel仓库布局图设计技巧，如何快速制作高效仓库布局？

道玉卯

·

2025-06-27 10:22:08

阅读10分钟

已读35次

Excel设计仓库布局图主要包括：1、确定仓库区域与尺寸；2、绘制定制化平面图形；3、添加物品及通道标注；4、利用表格管理物资与位置。 其中，“绘制定制化平面图形”是实现可视化布局的核心。通过Excel的“插入形状”“合并单元格”和“格式设置”等功能，用户可以直观地描绘货架、通道、门窗等关键元素，并灵活调整布局，满足不同仓储需求。同时，结合颜色区分和注释说明，可大幅提升仓库管理的效率和准确性。简道云零代码开发平台为企业提供了更智能的仓储管理解决方案，其可视化拖拽与自动流程设计能力，极大简化了类似场景的数字化转型。官网地址： https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;

《excel怎么设计仓库布局图》

一、确定需求与基本参数

设计Excel仓库布局图前，首先要明确以下核心参数：

• 仓库总面积及实际长宽
• 功能区划分（如收货区、存储区、发货区等）
• 主要设备位置（货架、叉车通道等）
• 出入口、安全通道要求
• 仓库存放商品类别及特殊需求

关键步骤：

步骤	内容	说明
1. 测量尺寸	获取实际仓库长宽、高度	单位建议统一，如米/厘米
2. 明确区域	划分不同功能空间，如收发区/堆放区/缓冲区	可初步草图纸上规划
3. 确定设备	标注固定设施如柱子、电梯口等	避免遮挡或阻碍流动
4. 安全要求	标记消防设备、安全出口、防火通道	保证符合国家安全规范

通过上述准备，可以避免后续排布不合理导致反复修改，提高整体效率。

二、EXCEL基础工具与功能介绍

在Excel中画布局图，需要熟练掌握以下工具：

1. 插入→形状：用于绘制矩形（代表货架）、线条（代表通道）等。
2. 合并单元格：模拟较大区域或分块显示不同功能区。
3. 单元格格式设置：通过填充色、边框强化视觉效果。
4. 文字说明与批注：进行区域标识和详细说明。

常用操作技巧

工具名称	用途	操作方法
插入形状	绘制货架/墙体/门窗	“插入”选项卡→“形状”，选择矩形或线段拖动至表格内
合并单元格	表示大型或特殊区域	鼠标选中多行列→右键“合并单元格”
填充颜色	区分不同区域	“开始”选项卡→“填充颜色”，可自定义调色板
边框样式	强调边界和分隔	“开始”选项卡→“边框”，可加粗/虚线
添加批注	增加详细说明	单元格右键“新建批注”，输入相关内容

善用这些工具，可以让布局既美观又实用。

三、绘制定制化平面图——详细流程解析

以“绘制定制化平面图”为例，详细展开操作步骤：

步骤一：建立基本网格

• 新建空白工作表，将行高和列宽调整至接近正方形，使后续插入的各种元素比例更协调。
• 可以将A1~Z30设为主操作范围。

步骤二：划分功能区域

• 用合并单元格+填充色法，将不同的功能区以灰色（存储）、蓝色（收发）、绿色（缓冲）等区别开来。
• 在每个区域中央输入名称，如“成品存储A”、“出入库缓冲区”。

步骤三：添加设备与关键元素

• 利用【插入】-【形状】中的矩形描画货架，调整其大小对应实际比例，可复制粘贴多个相同结构。
• 使用线条画出主次通道，并标明箭头方向便于流向管理。
• 标记消防栓、安全出口、电梯口，用醒目标识符号突出显示。

步骤四：细节装饰与信息补充

• 使用文本框详细注明各货架编号及容量限制。
• 必要时在每个重要设施旁设置批注，补充维护提示或注意事项。

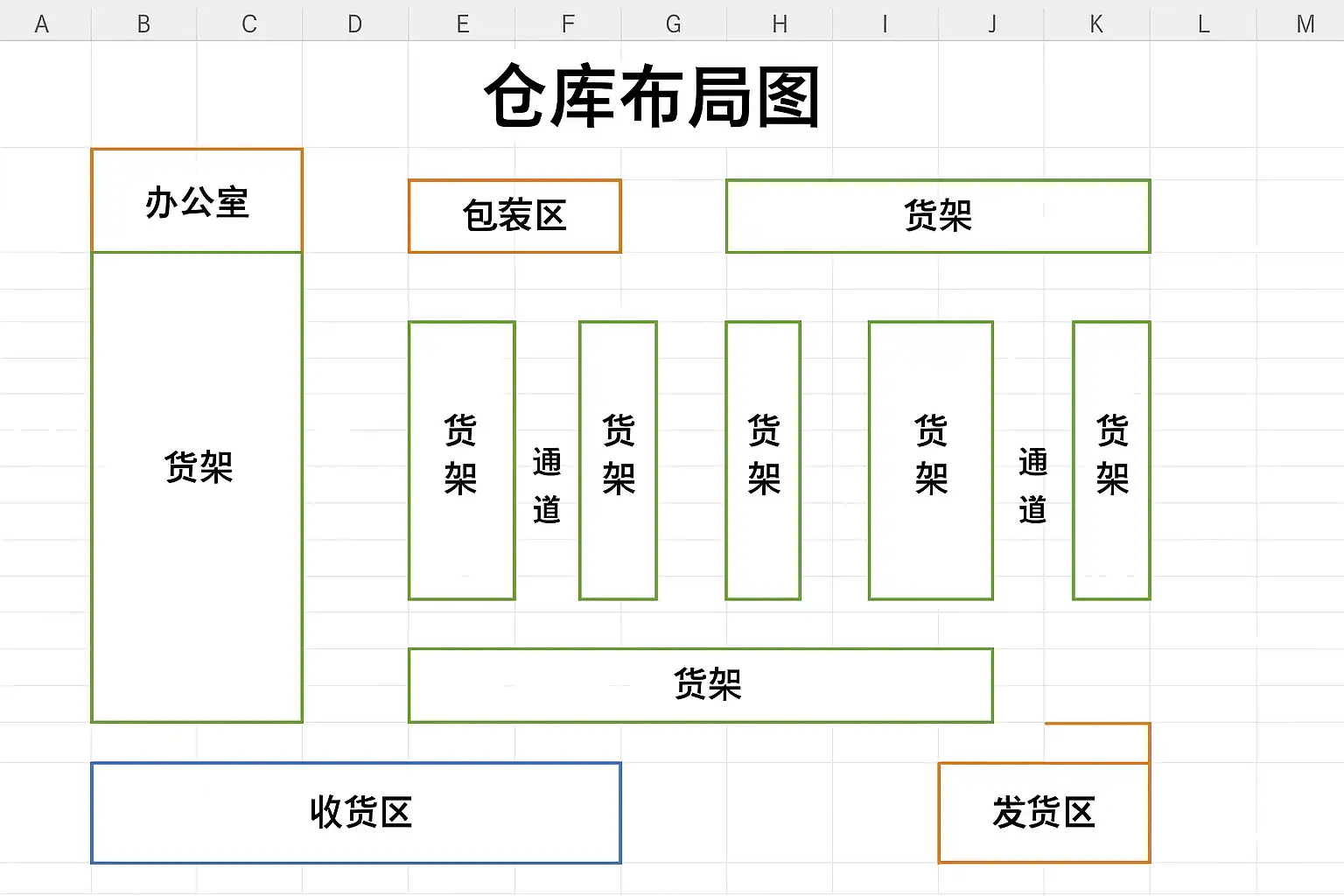

绘图模板举例（部分展示）

+--------------+--------------+--------------+
|    收发区    |    通道      →   存储A      |
+-------↑------+--------------+--------------+
↑              ↑
缓冲B          通向出口

这种结构清晰表达了空间关系，有助于员工快速理解和按规则作业。

四、多样化信息展示方式对比

Excel支持多重方式强化布局信息表达，下表比较常见做法优缺点：

展示方式	优点	缺点
单纯表格式	数据易统计，便于物资清单维护	空间关系不直观
图文结合	可视化强，可配编号/批注辅助	初始制作花时间
色块分割	区域一目了然，适合快速查找	对复杂结构表达有限

综合建议采用“表+图+色块”的复合方式，以兼顾直观和数据处理能力。例如，每个货位下方配编号，与另一个sheet中的库存清单建立索引，实现动态追踪。

五、高效管理实践案例分析

假设某企业拥有2000平方米标准物流仓库，需要科学规划布局以提升拣选速度及安全性。

基本参数设定

假定：

• 长40米×宽50米
• 配置5条主巷道，每巷10组双排货架
• 两侧各留有装卸口及消防逃生门

Excel实操步骤回顾

1. 设置40×50网格，每个小方块代表1平方米；
2. 主巷用5行粗黑线表示，两侧空白为装卸口；
3. 每组双排货架占据连续6列，共10组；
4. 灰色色块涂抹表示存储区，其余保持原色；
5. 利用文本框写明各巷编号，如“A巷”、“B巷”；
6. 在表下方新建库存数据Sheet，将所有位置编号与商品清单关联起来，实现查找联动。

此种做法大大提升了现场作业规范性，使新员工能够通过电子版迅速上手，同时也便于领导层查看实时状态。

六、“数字孪生”扩展应用——简道云零代码开发平台介绍

现代企业除利用Excel外，还可以借助更专业的平台进行智能升级。 简道云零代码开发平台 提供以下优势：

1. 拖拽式界面——无需编程即可搭建数字孪生仓库模型；
2. 自动同步库存数据——扫码录入位置、一键生成报表；
3. 权限精细控制——员工按角色查看对应地图及任务提醒；
4. 多端协同——手机/PAD实时查看更新，不受地点限制；

对比传统Excel，仅需极短时间即可上线专属系统，还能随时调整业务流程，应对变化需求，为企业降本增效提供有力支撑。

七、小结与应用建议

综上所述，用Excel设计仓库布局图具备低成本、高灵活性的优势，但也存在一定局限。实际操作时应特别注意：

1. 明确尺寸比例，保证场地还原度；
2. 善用颜色和批注提升可读性；
3. 将静态平面和动态库存数据结合，实现高效管控；

对于规模较大的企业或需要深度集成场景，更推荐尝试如简道云这样零代码低门槛的平台，快速搭建专属数字系统，实现从手工到智能的升级转型。建议根据自身业务复杂度选择合适工具，经常优化更新，提高整体运作效率。

---
