Excel画仓库平面图技巧解析，如何快速制作仓库布局？

誉倬卯

·

2025-06-27 10:33:21

阅读8分钟

已读25次

Excel表格可以通过以下3个核心步骤绘制仓库平面图：1、利用单元格调整与边框工具创建基础布局；2、插入图形元素（如矩形、线条等）丰富空间分区表达；3、合理运用颜色和注释提升可读性。 其中，“利用单元格调整与边框工具创建基础布局”是最关键的环节，它决定了平面图的整体结构和尺寸比例。通过对单元格高度与宽度的精确设置，结合合并与拆分操作，用户可按照实际仓库的尺寸还原空间，并用边框勾勒各功能区轮廓，为后续图形插入和注释打下坚实基础。这种方法不仅直观易操作，还能实现动态调整，是中小企业或个人快速搭建仓库管理方案的高效选择。

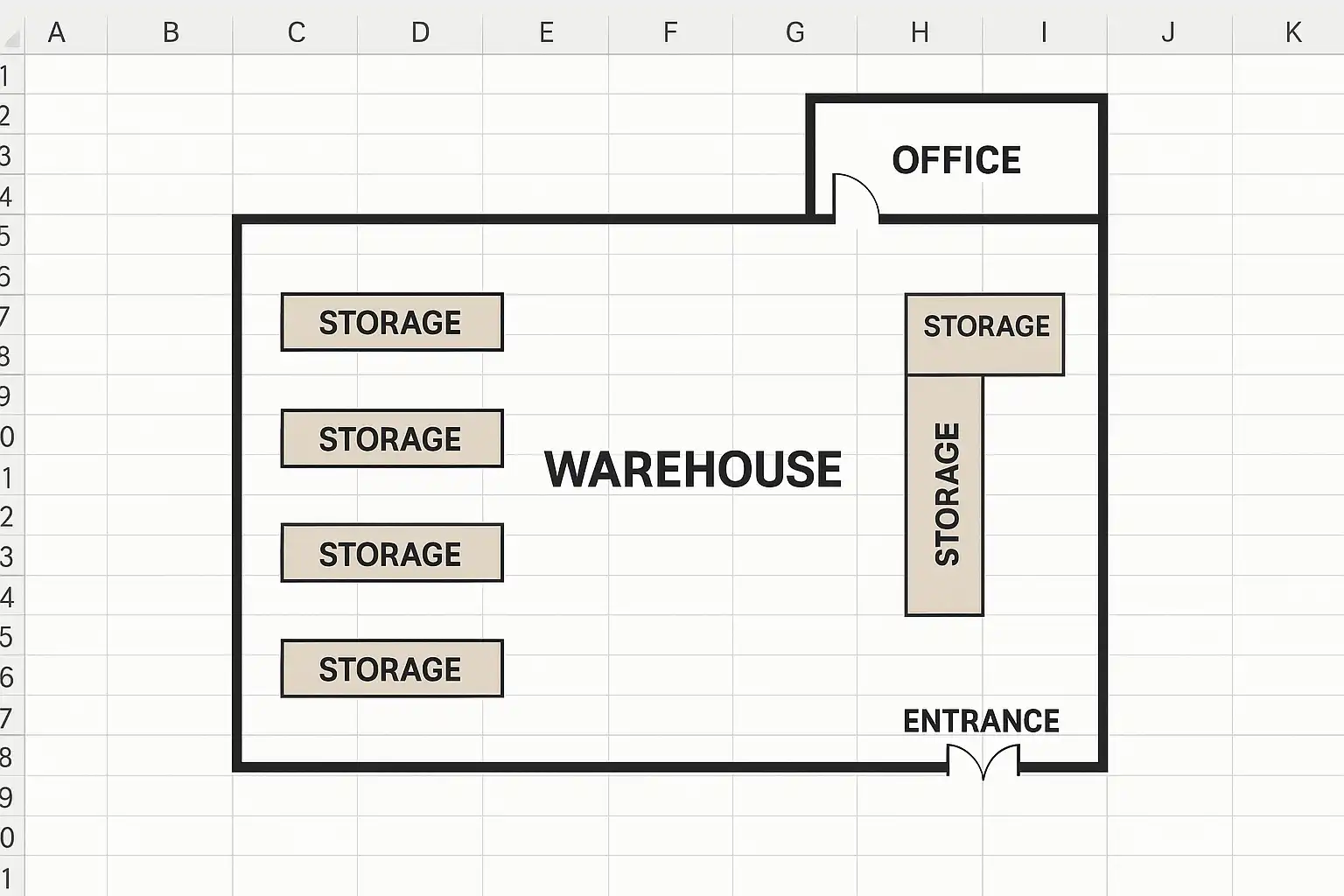

《excel表格怎么画仓库平面图》

一、EXCEL绘制仓库平面图的核心步骤

在Excel中画出简洁明了的仓库平面图，通常要经历以下主要流程：

步骤	操作说明
1. 设置工作表比例	调整单元格宽度、高度，使其接近正方形
2. 创建基本结构	利用合并/拆分单元格勾勒出墙体、通道等主要区域
3. 插入图形元素	使用“插入”-“形状”添加货架、门窗等细节
4. 应用边框及颜色	用不同颜色和粗细的边框突出不同功能区
5. 添加标注说明	用文本框或批注注明货架编号、区域名称等信息

这些步骤相互补充，使绘制出的平面图既符合实际，又便于后续维护和修改。

二、EXCEL绘制仓库平面图详细操作指南

下面对每个关键步骤进行详细解读：

1、设置工作表比例

• 选中所有列，右键“列宽”，设置为合适数值（如2-3），让列变窄；
• 类似地，选定所有行，“行高”设为同样数值，使单元格趋近正方；
• 若需更精确，可手动拖动行列至理想尺寸。

2、创建基本结构

• 按照实际仓库长宽，在Excel上划定对应数量的行列；
• 对于墙体部分，可选中对应区域合并单元格，并加粗外边框；
• 通道或空置区直接保留为未填充状态。

3、插入图形元素

• 在工具栏点“插入”-“形状”，选择矩形表示货架，椭圆表示立柱等；
• 拖拽放置在相应位置，可复制粘贴多个以保持一致性；
• 使用线条表示隔离带或安全带区域。

4、应用边框及颜色

• 区分不同区域如存储区、办公区，用不同色块（填充色）显示；
• 墙体可设为黑色粗线，货架以蓝色细线表示，提高辨识度。

5、添加标注说明

• 用文本框输入编号，如“A1货架”、“收货区”等放在对应位置；
• 可使用批注详细描述某一区域特殊用途或注意事项。

三、多种方法对比：Excel与其他制图库/平台优劣分析

很多用户会比较：为何不用CAD或专业绘图库？下表展示常见平台在画仓库平面图时各自特点：

平台	上手难度	灵活性	成本	协作性	推荐场景
Excel	★	★★★	免费/低	★★★★	快速草图、中小型项目
CAD类软件	★★★★	★★★★★	高	★★	专业建筑设计、大型工程
Visio等绘图工具	★★	★★★	中	★★★	流程规划、大型组织结构展示
简道云零代码平台 官网地址	★	★★★★	免费/付费	★★★★★	云端协作、自定义模板快速搭建

由此可见，对于非设计专业背景人员而言，Excel凭借其普及率高和操作门槛低，非常适用于日常管理场景。而对于需要多人实时协同、高自定义流程场景，则推荐使用如【简道云零代码开发平台】这样无需编程即可在线搭建自定义业务应用的平台。简道云支持拖拽式布局和丰富组件，可复用模板，一键生成数据报表，大幅缩短开发部署周期。官网地址

四、“简道云零代码开发平台”实现在线仓库平面配置的优势解析

随着企业数字化转型升级，仅靠静态Excel已无法满足复杂动态管理需求。采用【简道云】具有如下突出优势：

1. 可视化界面设计——无需任何代码知识，仅需通过“拖拉拽”方式即可完成页面布局。
2. 丰富组件&模板——内置多行业解决方案模板，包括库存管理、自定义表单、多维数据分析等。
3. 跨设备即时协作——支持PC端与移动端无缝同步，多人同时在线编辑查看。
4. 数据自动流转——支持审批流配置，实现从出入库申请到库存变更全流程自动化。
5. 与第三方集成能力强——可对接ERP/WMS等系统，实现数据打通。
6. 云端存储安全可靠——企业数据实时备份，无需担心本地丢失风险。

实例说明：某电商公司采用简道云搭建了自主定制化的仓储管理系统，每当新商品到达时，通过手机扫码即可定位存储位置信息，并动态生成最新的电子平面布局，大大提升了上架效率与盘点准确率。立即体验

五、高效绘制及优化建议：让你的Excel仓库平面更专业实用

为了让你的Excel仓库布局方案更加实战有效，下述建议值得参考：

1. 制定标准比例尺。在纸质测量后将实际尺寸换算到相应行列数，便于后期扩展维护。
2. 善用条件格式高亮。例如，当某货位达到预警库存时自动变色提示。
3. 建议加入超链接功能，将每个区域连接到详细清单页，实现信息联动查询。
4. 定期备份版本。大型项目建议保存阶段性文件，以防误删或覆盖损失数据。
5. 如有额外需求（如多楼层、多维查询），及时考虑升级至零代码平台进行扩展优化。

六、小结与行动建议

综上所述，利用Excel能够快速实现简易型仓库平面规划，通过合理调整单元格比例和巧妙运用各种内置工具，可以满足大部分日常管理场景。同时，对于更高级、更智能的数据处理需求，可借助【简道云零代码开发平台】，无须编程即可快速上线标准化业务系统，从而支撑企业持续数字化升级。如有大规模协同、多业务集成需求，请优先考虑使用云端低代码/零代码工具，以获得最佳体验和扩展能力。官网地址

进一步建议：

1. 新手用户可先从简单Excel草稿练习，再逐步尝试高级公式及条件格式技巧；
2. 企业团队应探索像简道云这样的SaaS产品，实现流程自动化改造，提高效率；
3. 定期回顾实际使用反馈，不断优化更新你的数字化管理方案！

100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

excel表格怎么画仓库平面图？

我想用excel表格来绘制仓库的平面图，但是不确定具体步骤和方法。excel本身是表格软件，能不能满足绘图需求？有哪些技巧可以提高绘图效率？

在excel表格中画仓库平面图，关键是利用单元格作为网格基础，通过调整单元格大小形成比例尺，再用“插入形状”工具绘制墙体、货架等元素。具体步骤包括：

1. 设置单元格宽高为相同尺寸（如20px×20px），形成正方形网格。
2. 利用边框功能标示墙壁边界。
3. 使用“插入形状”中的矩形、线条等绘制货架和通道。
4. 配合颜色填充区分不同区域。
5. 添加文本框标注货物区域或编号。 通过上述方法，excel表格能够实现清晰且具有一定比例的仓库平面图，适合简单规划和展示。

如何提高excel画仓库平面图的精度和美观度？

我做的excel仓库平面图看起来总是不够精准或者布局不美观，有没有什么技术手段或技巧能提升效果？比如如何精准控制尺寸和对齐？

提升excel画仓库平面图精度与美观度，可以采取以下措施：

技巧	说明	案例说明
固定单元格大小	调整列宽行高为固定像素，确保比例准确	设置列宽为2.14，高度为20像素
对齐工具	利用“对齐”功能让形状整齐排列	多个货架矩形统一左对齐
网格视图	开启显示网格线增强视觉参考	开启“视图”->“网格线”
使用模板	参考已有设计模板节省时间	下载并修改标准仓库布局模板

通过结合这些技巧，可以显著提升excel中仓库平面图的专业感和实用性。

Excel与专业CAD软件相比，画仓库平面图有哪些优缺点？

我听说专业CAD软件更适合画建筑或仓库平面图，但是我只有Excel，这两者到底有何区别？Excel做出来的效果到底怎么样，会不会影响后续使用？

Excel作为电子表格软件主要优势在于易操作、成本低及数据整合方便，而专业CAD软件专注于精准绘制与复杂设计。两者优缺点如下：

特点	Excel	专业CAD软件
精度	中等，可通过调整单元格控制比例	高精度，支持毫米级设计
功能丰富性	基础绘图（形状、颜色填充）	专业绘制、多层管理、自动标注
学习门槛	低，中小企业员工易掌握	高，需要专门培训
成本	无额外成本（大部分企业已有office）	软件费用及硬件要求较高

总结：如果需求简单且预算有限，用Excel绘制可行；若需复杂设计与高精度，应选择专业CAD软件。

如何利用Excel表格中的数据辅助优化仓库平面图设计？

除了画出基本的布局，我还想利用Excel的数据处理能力来分析和优化我的仓库设计，比如库存摆放效率或者通道宽度。这方面有什么实用的方法吗？

Excel强大的数据处理功能能辅助优化仓库布局，例如：

1. 使用条件格式突出显示库存量大的区域，便于合理分配货架空间。
2. 应用筛选与排序功能，根据货物类别或频率调整货架位置，提高拣选效率。
3. 利用公式计算通道面积及占地比率，实现空间最大化利用。例如：计算每个区域占总面积百分比（公式示例：=区域面积/总面积）。
4. 制作动态仪表盘展示库存状态及空间使用率，使管理决策更科学。 结合数据分析与可视化技术，Excel不仅能画出基础的仓库平面图，还能推动设计向智能化方向发展。
