用Excel制作仓库平面图的核心步骤包括：1、规划仓库区域；2、利用单元格绘制布局；3、添加标注和颜色区分；4、插入图形元素增强可视化；5、动态调整和优化。 这些方法能帮助用户在无需专业绘图软件的情况下，快速搭建清晰的仓库分布示意。其中，利用单元格绘制布局最为关键。通过设置单元格大小为等宽等高，将其作为“像素”，可以精确模拟货架、通道等实际结构，再结合颜色填充与边框线条，实现直观的空间划分。这种方式操作简单，易于修改，非常适合中小企业或个人管理者进行日常仓储管理与规划。

《用excel怎么制作仓库平面图》

---

一、明确需求与规划区域

在动手前，需要对仓库平面图的用途和需求进行梳理：

• 仓库面积大小及具体尺寸
• 需要展示哪些功能区（如收发货区、存储区、办公区等）
• 是否需要标注货架编号或特殊通道
• 是否考虑后续动态调整（如增加新货位）

这些内容直接决定了Excel表格设计的复杂度和细节程度。

步骤	说明
明确总面积	测量或获取实际仓库长宽数据
区域划分	列出所有需要展示的功能区
特殊要素	如消防通道、安全门、电梯位置等是否标注
变动预留	是否需预留可调整区域以应对未来变化

建议提前绘制草图，有助于后续表格还原，提高效率。

---

二、设置Excel工作表基础格式

1. 调整单元格比例：

• 选定合适区域，右键“设置行高”“设置列宽”，将单元格变为接近正方形，利于一比一还原实际空间。
• 常见设置如：行高20，列宽2.5（具体数值因Excel版本略有差异）。

2. 确定缩放比例：

• 比如每个单元格代表0.5米×0.5米，根据实际面积换算需占多少行列。
• 在首行或首列标记刻度便于估算距离。

3. 表头/辅助信息：

• 可在最上方几行注明项目名称、“作者”“日期”等基本信息。

---

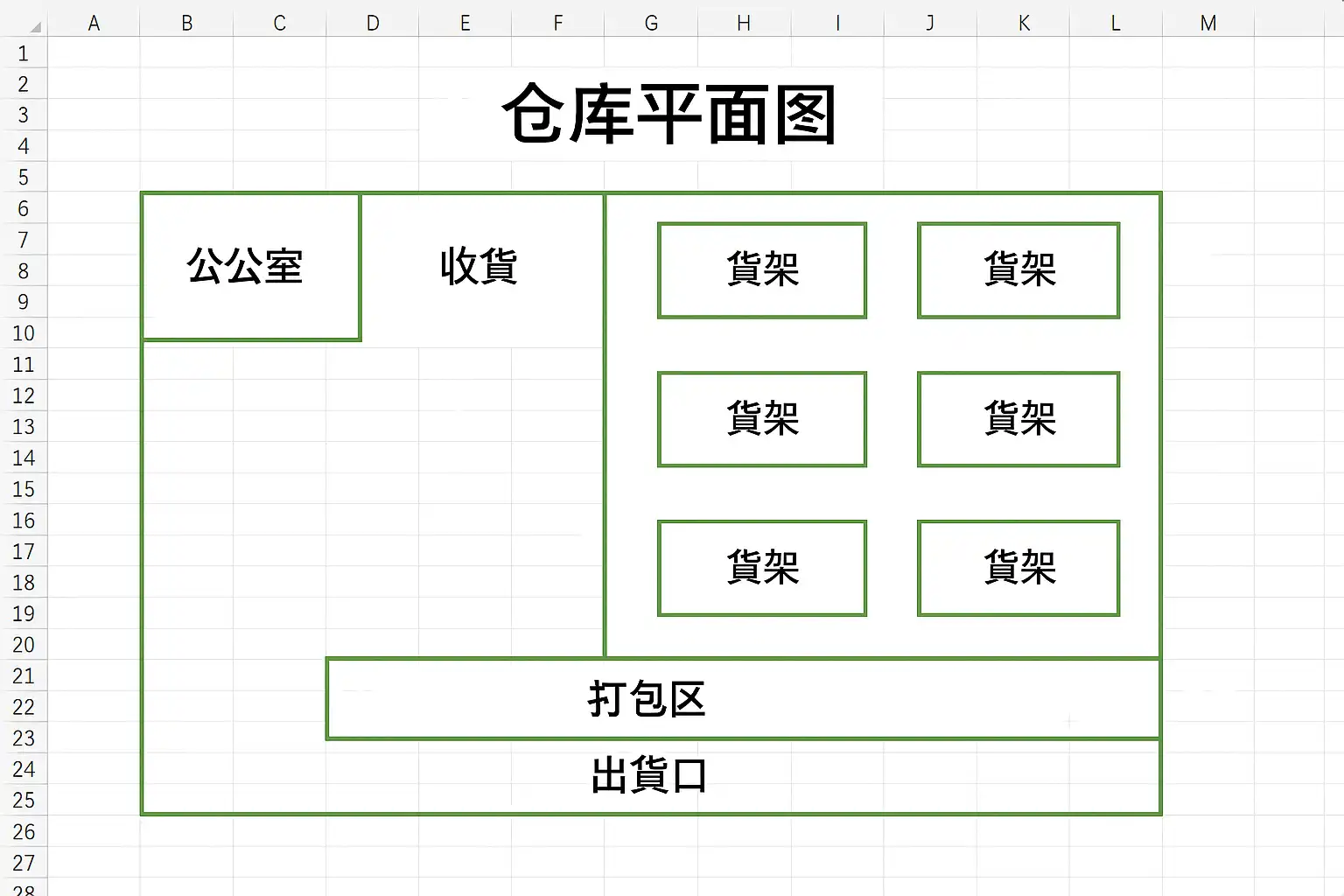

三、利用单元格绘制布局结构（核心步骤）

这是整个流程中最重要的一步。通过以下方法将实际布局还原到Excel：

1. 描点法定位各区块开始与结束的坐标。
2. 选择相应范围，依次填充背景色表示不同功能区，如蓝色为存储区，黄色为办公区。
3. 用边框线描出每个区域轮廓，可选“粗边框”“外边框”等增强视觉效果。
4. 插入文本标签，用于标记“货架A1-A10”“收发门”等重要位置。

例如：

区域	色块范围	背景色	边框类型	标签内容
存储A区	B3:F12	蓝色	粗外边框	A1~A10
收发货台	G3:H6	橙色	外边框	收发台
办公楼	I8:J12	灰色	全部边框	办公

通过这种方式，可以灵活增删分区，也便于后续维护。

---

四、添加图形元素与可视化细节提升美观性

为了让平面图更具识别性和专业感，还可以借助Excel自带“插入-形状”工具：

• 使用矩形/椭圆/箭头表示电梯门、安全出口等特殊设施。
• 利用图片插入功能增加LOGO、水印或安全符号。
• 对主要路线用箭头或虚线突出流向。
• 加载条件格式，实现满载/空置货架自动变色。

【操作举例】

1. 插入→形状→选择箭头，在主通道上画出物流路线；
2. 插入→文本框，为各功能模块补充详细说明；
3. 利用批注，对某些关键点添加操作建议或注意事项；

这样不仅提升了整体观感，也方便团队成员理解和协作。

---

五、动态优化与智能管理建议：结合简道云零代码开发平台打造数字化仓库管理系统

仅靠静态Excel已能满足基础需求，但对于更大规模企业及多变环境，建议引入数字化工具实现智能管理。例如：

简道云零代码开发平台简介

简道云官网地址

简道云是一款专注于企业数字化转型的零代码开发平台，无需编程即能快速搭建各类业务系统，包括但不限于库存管理、进销存分析、物资调拨审批等模块。其主要优势如下：

• 拖拽式流程设计，大幅降低实施难度
• 支持数据实时同步及移动端应用
• 丰富模板资源，对接ERP/财务系统无缝集成

制作数字化仓库平面图及配套管理流程示例

1. 调用在线表单组件，自定义录入每个货位属性；
2. 配合数据看板实现库存实时监控，可随时导出报表；
3. 搭建审批流，实现物品进出自动追踪；
4. 设置权限体系，不同岗位只见所需区域信息；

对比传统Excel方案，其优势体现在易扩展、高协同、安全性强，更适用于现代企业持续迭代升级。

---

六、多种方案对比分析及选择建议

以下是Excel手动画法与简道云平台方案比较表：

项目	Excel手动画法	简道云零代码开发
入门难度	低	略高
灵活性	中（局限于二维静态）	高（支持移动端、多维交互）
协作能力	一般	强（多人实时在线协同编辑）
功能拓展	有限	丰富（审批流、自定义报表等）
数据安全	易泄露	企业级保障
成本投入	基本免费	部分高级功能付费

综合来看，中小型临时项目优先推荐Excel，大型复杂项目优先数字化平台，并可考虑两者结合——初期用Excel方案验证流程后，再迁移到专业工具中长期运行。

---

七、实例演示：如何在Excel快速还原一个标准仓库平面图？

以300㎡标准矩形仓库为例，总长20m×宽15m，每个货架1m×5m，共6排，每排4组，中间设主通道。

【操作步骤】

1. 新建Sheet，将200列×150行设置为缩放单位，每10列代表1米；
2. 用填充色分别圈出6排货架，各自命名A~F排；
3. 用粗线条勾勒主通道，两侧空白留作装卸缓冲带；
4. 插入文本注明收发口、电梯、安全出口位置；
5. 最终另存为模板供团队共享使用；

这种方法无需第三方插件，即使新员工也能独立完成，有效提升资源配置效率，同时支持后续按需增减功能模块。

---

八、小结与进一步行动建议

总结来看，使用Excel制作仓库平面图的方法简单实用，可以满足绝大多数场景下的信息记录及空间规划需求，其核心在于合理划分区域并善用格式工具。但随着企业业务扩展和智能化要求增强，引入如简道云这类零代码平台无疑是迈向数字化运营的重要一步。建议根据自身规模和发展阶段灵活选择，并逐步积累标准模板以支撑未来扩展。同时，不妨多参考行业优秀案例，将实践经验融入日常管理，不断提升团队整体效能！

---

100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

用Excel制作仓库平面图时，如何规划布局以提高空间利用率？

我想用Excel制作仓库平面图，但不太清楚怎么合理规划仓库的布局才能最大化利用空间。有哪些方法可以帮助我科学地设计仓库布局？

在Excel中制作仓库平面图时，合理规划布局是提升空间利用率的关键。你可以采用以下方法：

1. 划分区域：使用单元格网格，将仓库划分为不同功能区，如收货区、存储区、拣货区和发货区。
2. 尺寸标注：明确每个单元格代表的实际面积（如1单元格=0.5平方米），确保比例准确。
3. 路径规划：用颜色或边框标注通道路线，保证物流通畅。
4. 案例说明：例如，一家电商公司利用Excel将仓库存储区划分为50个货架单元，每个单元占地0.8平方米，通过优化货架排列，提升了15%的存储容量。

采用结构化布局和精确尺寸，可以提升仓库空间的整体利用效率。

Excel中哪些工具和功能适合用来绘制详细的仓库平面图？

我对Excel的功能了解有限，不知道哪些工具能帮我绘制出既清晰又专业的仓库平面图，有哪些推荐使用的方法或者插件吗？

在Excel中绘制详细的仓库平面图，可以充分利用以下功能和工具：

功能	用途	说明
单元格调整	设置行高列宽，模拟真实比例	如将列宽设置为2厘米，行高设置为1厘米
图形插入	使用“插入-形状”绘制墙体、货架等	通过矩形、线条等形状组合出复杂结构
条件格式	标记不同区域，如危险品区域或通道	利用颜色填充实现区域区分，提高视觉效果
数据标签	添加尺寸标注或说明文字	增强信息传达，方便后期调整

此外，还可以结合VBA编程实现自动化生成部分元素，提升效率。

如何在Excel制作的仓库平面图中有效标注货架和通道信息？

我想在我的Excel仓库平面图里清楚地标识出各个货架位置及通道走向，但不知道怎样做到既整洁又直观，有没有具体技巧或者规范？

有效标注货架和通道信息，可以遵循以下技巧：

• 使用统一符号与颜色编码：例如所有货架用蓝色矩形表示，通道用灰色填充突出显示路径。
• 添加文本标签：通过文本框注明货架编号及规格，比如“A01 - 高2米 宽1米”。
• 保持比例准确：每个元素大小应反映其实际尺寸，以便现场执行。
• 列表展示关键参数：

元素	标注内容	示例
货架	编号/尺寸/类别	A01 / 高2m 宽1m / 冷藏类
通道	宽度/方向	通道宽1.5m / 单向流动

案例中，一家制造企业通过上述方法，在Excel地图上精准展示了120个货位和4条主通道，使拣选效率提升了20%。

用Excel制作仓库平面图时如何保证数据准确性与易更新性？

我担心自己做出来的Excel仓库平面图数据会有误差，而且后续如果需要调整也很麻烦，有什么办法能保证数据精准且方便更新吗？

保证数据准确性与易更新性，可从以下几个方面着手：

1. 标准化输入模板：设计统一格式的表格输入面积、尺寸等参数，减少手工错误。
2. 引用公式自动计算：如使用=SUM()计算总面积或库存容量，实现动态关联。
3. 分层管理设计元素：将不同类型对象（墙体、设备、线路）分类管理，便于局部修改。
4. 版本控制与备份：定期保存文件版本，避免误操作丢失数据。
5. 案例参考：某物流公司通过设置输入表格与公式，使得每次调整货架数量后，总面积和容量自动更新，提高了30%的维护效率。

综合应用以上方法，可有效提升Excel仓库平面图的数据可靠性及维护便利性。
