Excel平面仓库示意图制作方法，如何快速绘制仓库布局？

琵昀伊

·

2025-06-27 10:37:59

阅读9分钟

已读44次

Excel制作平面仓库示意图的方法主要有以下4点：1、利用单元格绘制仓库布局；2、插入形状设计货架与通道；3、合理命名与标注区域信息；4、结合条件格式实现动态管理。 其中，利用单元格绘制仓库布局是最为基础也是最实用的一步。用户可通过调整行高和列宽，将Excel工作表转化为网格化的空间，然后用不同颜色或边框标示出货架、通道及功能区，从而清晰呈现仓库的整体结构。这种方法不依赖任何额外工具，适用于绝大多数企业和个人，操作简便且易于修改维护。下文将详细介绍每一步的具体操作方法，并对如何提升示意图的实用性进行深入分析。

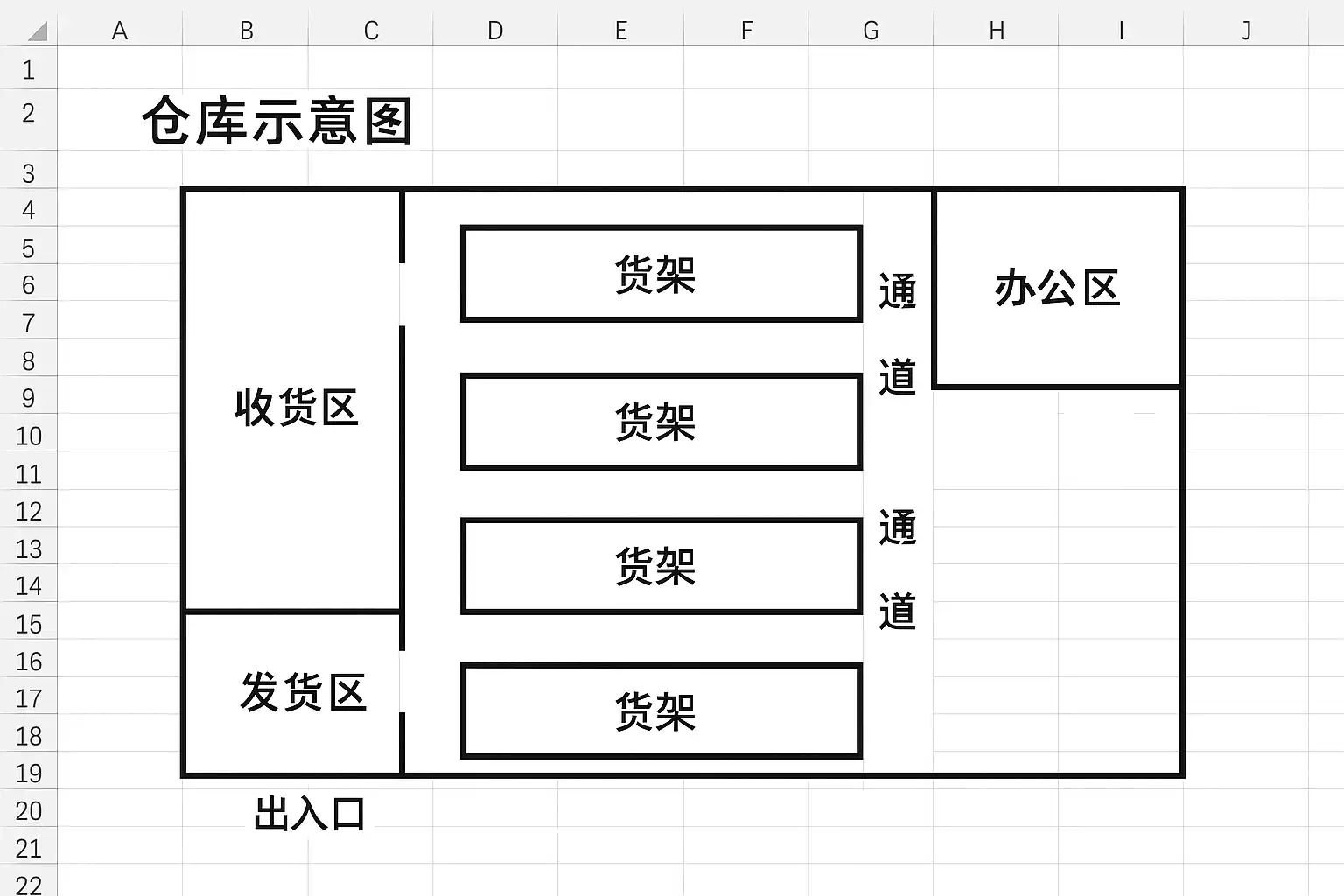

《excel怎么做平面仓库示意图》

---

一、EXCEL绘制平面仓库示意图的核心步骤

Excel虽然不是专业的CAD或3D绘图工具，但其表格结构和丰富的图形功能，使其成为快速创建仓库平面示意图的好帮手。下面按步骤梳理制作流程：

步骤	操作内容	关键设置或建议
1	规划单元格尺寸，将表格转化为网格	行高列宽相等（如20像素），形成正方形
2	用“合并单元格”功能划分区域，如货架、过道	合并后填充不同颜色区分
3	插入“形状”绘制特殊设施，如门口、电梯等	使用矩形/圆角矩形/箭头等
4	添加文字标注，包括编号、名称及特殊说明	可居中显示，字体建议加粗便于识别
5	利用条件格式增强动态效果（如库存预警）	设置颜色变化或数据条提示
6	保存模板便于后续复用	建议另存一份空白模板

步骤详细说明

1. 规划网格与尺寸 首先在Excel中新建工作表，选定需要用于画图的区域。点击“开始”-“格式”-“行高/列宽”，将行高和列宽设为相同数值，例如20-25像素，这样每个单元格就是一个小方块，可视作货位单位。这种布局方式直观明了，特别适合初学者。

2. 分区与色彩编码 运用合并单元格，把连续的小方块组合成不同功能区（如A区货架/B区拣选区/通道等）。针对不同分区，可填充不同底色，使布局一目了然。例如：绿色代表货架区，灰色为通道，蓝色代表特殊设备区。

3. 添加设施及流向指示 利用插入-形状，可以画出门口、电梯、防火门等设施，也可使用箭头指引物料流向。这样不仅展示空间结构，还能直观反映物流动线，有助于优化作业路线。

4. 文字说明与编号系统 在各个重要位置输入编号或名称，比如“A01-A10”为某排货架编号，“入口”、“出库口”等清楚标明关键点。也可添加备注说明（如温控区/危险品存储），方便操作人员快速定位。

5. 利用条件格式实现动态效果 若需反映库存状态，可在相关区域应用条件格式。例如，当库存低于阈值时，该区域自动变红提醒补货；或者通过数据条显示当前占满率，为管理决策提供依据。

6. 保存模板&复用优化 初次制作后建议另存一份空白模板，每次变更只需复制修改，提高效率，同时避免原始布局丢失重要信息。

---

二、EXCEL制作平面仓库示意图的方法对比分析

常见方法主要有三种，各自优劣如下：

方法	优点	缺点
单元格手动画线+填色	简单易上手，自由度高，不依赖插件	精细度有限，对大型复杂仓库略麻烦
插入形状配合文本框	美观度提升，适合展示特殊结构	后期批量修改较繁琐
利用SmartArt/流程图对象	可展现流程方向和分层	灵活性一般，对平面空间表现有限

对于多数企业而言，“单元格划分+填色+部分插图”是最为实用且维护成本低的方法。

---

三、提升EXCEL仓库示意图精度与应用价值的方法探讨

实践中遇到的问题

• 仓储面积较大时，一屏难以展示全貌
• 区域调整频繁时重做成本较高
• 信息维度较多时难以集成（如物料类型、安全等级）

优化建议

1. 采用多Sheet管理多层/多区域
2. 结合下拉菜单/筛选按钮，实现局部放大查看
3. 嵌入超链接跳转至详细页，如点击某货架跳至库存明细
4. 融合图片素材提升识别度，如导入实际场地照片，与虚拟布局对应

应用实例

假设一家电商企业有如下需求：

• 总面积1000㎡
• 分为收货区、分拣区、发货暂存和退换货
• 每个功能区需实时显示当前体积占比

可以按如下思路建设Excel版示意图：

1. 划定主框架——合并主功能区域；
2. 各子区域内再细分小方块，每块代表一个托盘位；
3. 应用条件格式：当某子区域占满率＞80%自动变橙色报警；
4. 在顶部汇总栏，用SUM函数实时统计各分区容量使用率；
5. 在备注栏附加超链接，可跳到该批次详细台账页查看数据。

---

四、EXCEL外的新选择：零代码平台助力智能可视化 —— 简道云体验介绍

随着数字化进程加速，仅靠传统Excel已难以满足大型、多维、多场景的数据集成管理需求。推荐尝试零代码开发平台——简道云，它具备如下优势：

• 无需编程基础，通过拖拽方式即可搭建自定义数据表和看板
• 支持图片上传、多维筛选、自适应移动端展现
• 可实现权限管控、多角色协同编辑
• 自动生成统计报表，实现库存预警动态推送

例如，在简道云构建平面仓储管理应用，仅需三步：

1. 拖拽画板组件，自由勾勒场地轮廓，并上传实际照片；
2. 自定义字段录入各类信息（如位置编号、大类名称、安全等级等）；
3. 设置触发规则，当某类物料超限时自动亮灯提醒，并同步给相关责任人；

这样不仅视觉效果远优于传统Excel，还能深度整合业务流，实现“一张图管全局”。

官网注册体验地址：https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;

---

五、小结与进一步建议：让平面仓储管理更智能、高效！

总结来看，用Excel制作平面仓库示意图操作简便，上手快，是中小企业首选。但对于大型、多维度需求用户，更推荐结合零代码平台如简道云进行升级迭代，其可视化能力和灵活扩展性显著提升了信息集成效率。不论采用哪种方式，都应注意定期更新维护数据，确保信息准确。此外，可以探索更多自动化功能，比如扫码录入位置状态、自动生成出入库记录报表等，让日常管理更省心、高效！

进一步行动建议：

1. 针对本企业实际情况优先设计标准模板，以便快速复用。
2. 对未来扩容或升级需求提前规划数字平台方案。
3. 鼓励团队成员参与改进意见收集，共同完善信息呈现形式。
4. 持续关注新兴工具动态，把握数字化转型机遇！

---

100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

excel怎么做平面仓库示意图？有哪些步骤和技巧？

我想用Excel绘制一个平面仓库示意图，但是对具体的步骤和技巧不太清楚。Excel功能强大，但我不知道如何通过它来实现仓库布局的可视化，特别是要让图形既美观又实用，有哪些推荐的方法？

在Excel中制作平面仓库示意图，主要可以遵循以下步骤：

1. 设置网格与比例：调整单元格大小，使其形成正方形网格，便于准确布局货架和通道。
2. 使用形状工具绘制元素：利用“插入”->“形状”中的矩形、线条等工具绘制货架、通道和设备。
3. 应用颜色区分区域：通过填充颜色区分不同区域，如存储区、装卸区等，提高视觉效果。
4. 添加文字标签与数据：插入文本框标注货架编号、容量等信息，增强图示的实用性。

案例说明： 假设一个仓库长20米，宽15米，将Excel单元格调整为每个表示0.5米，则需要40列×30行的网格。这样可以直观反映实际尺寸，实现精准布局。

excel中如何利用表格和图形结合制作平面仓库示意图？

我发现Excel既有表格功能又可以插入图形，不知道这两者如何结合起来更好地表现仓库平面示意？比如能否通过表格数据驱动图形变化，实现动态管理。

结合Excel表格和图形，可以提升平面仓库示意图的信息密度与动态表现力。

• 表格管理基础数据：例如货架编号、位置坐标、容量数据等，用结构化表格式存储。
• 通过条件格式突出重点：利用条件格式高亮已满货架或空置区域，方便管理。
• 插入对应位置的形状表示实体：将矩形等形状放置在对应单元格上方，与表格位置一一对应。
• 动态更新实现方法：在高级应用中，可结合VBA宏，根据表格数据自动调整颜色或尺寸。例如，当某货架库存达到90%时，自动变红提示。

这样不仅提升了示意图的直观性，也增强了其管理功能。

excel绘制平面仓库示意图时如何保证尺寸比例准确？

我担心在Excel里画出的仓库示意图会因为单元格大小不一致导致比例失真，这样实际操作参考价值会降低。有没有什么方法可以确保绘制时尺寸比例精准？

保证尺寸比例准确，可以从以下几个方面着手：

方法	说明	示例
调整列宽行高	设置所有相关列宽与行高为相同像素值，形成正方形网格	将列宽设为2.14（约15像素），行高设为15磅（约20像素）
确定单位换算	明确每个单元代表实际长度（如1单元=0.5米）	仓库长20米即40个单元
使用参考线辅助对齐	插入线条作为辅助参考，确保各部分对齐无误

实践中，根据显示器分辨率及打印需求微调网格大小，可确保屏幕显示与实际尺寸高度契合，提高方案可实施性。

excel做平面仓库示意图适合哪些场景，有哪些优势和局限？

我想了解用Excel制作平面仓库示意图到底适合什么样的工作场景？它相比专业CAD软件有什么优势或者限制呢？这样能帮我决定是否值得投入时间学习这种方法。

Excel制作平面仓库示意图适合以下场景：

• 中小型企业或部门内部快速规划，无需复杂软件支持；
• 对预算有限且需快速生成可编辑文档时；
• 融合库存数据与布局信息，一体化管理；

优势包括：易上手、无需额外软件费用、多功能集成（数据+视觉）； 局限则是绘图库有限，对于非常复杂或精细设计不如CAD灵活；缺乏三维视角及自动化专业设计工具支持。

综合来看，如果需求侧重于简单直观展示及日常运营管理，Excel是性价比高且实用的选择。若需高精度设计，则建议搭配专业CAD软件使用。
