Excel仓库规划图制作步骤详解，怎么用Excel做仓库规划图？

摩雷良

·

2025-06-27 10:40:33

阅读8分钟

已读27次

1、使用Excel的基本绘图工具绘制仓库布局；2、合理分区并标注区域功能；3、插入和调整形状表示货架与通道；4、结合公式进行面积与容量计算；5、应用条件格式提升可视化效果。 其中，第一步——使用Excel的基本绘图工具，是实现仓库规划图的基础。通过“插入”菜单下的“形状”功能，用户可以自由绘制矩形、线条等元素来代表仓库墙体、货架和出入口。随后，可利用单元格合并与颜色填充，对各功能区进行明显区分，实现清晰直观的空间布局。简道云零代码开发平台（https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;）也为企业提供了更高效的数据管理与可视化能力，可作为进阶选择。

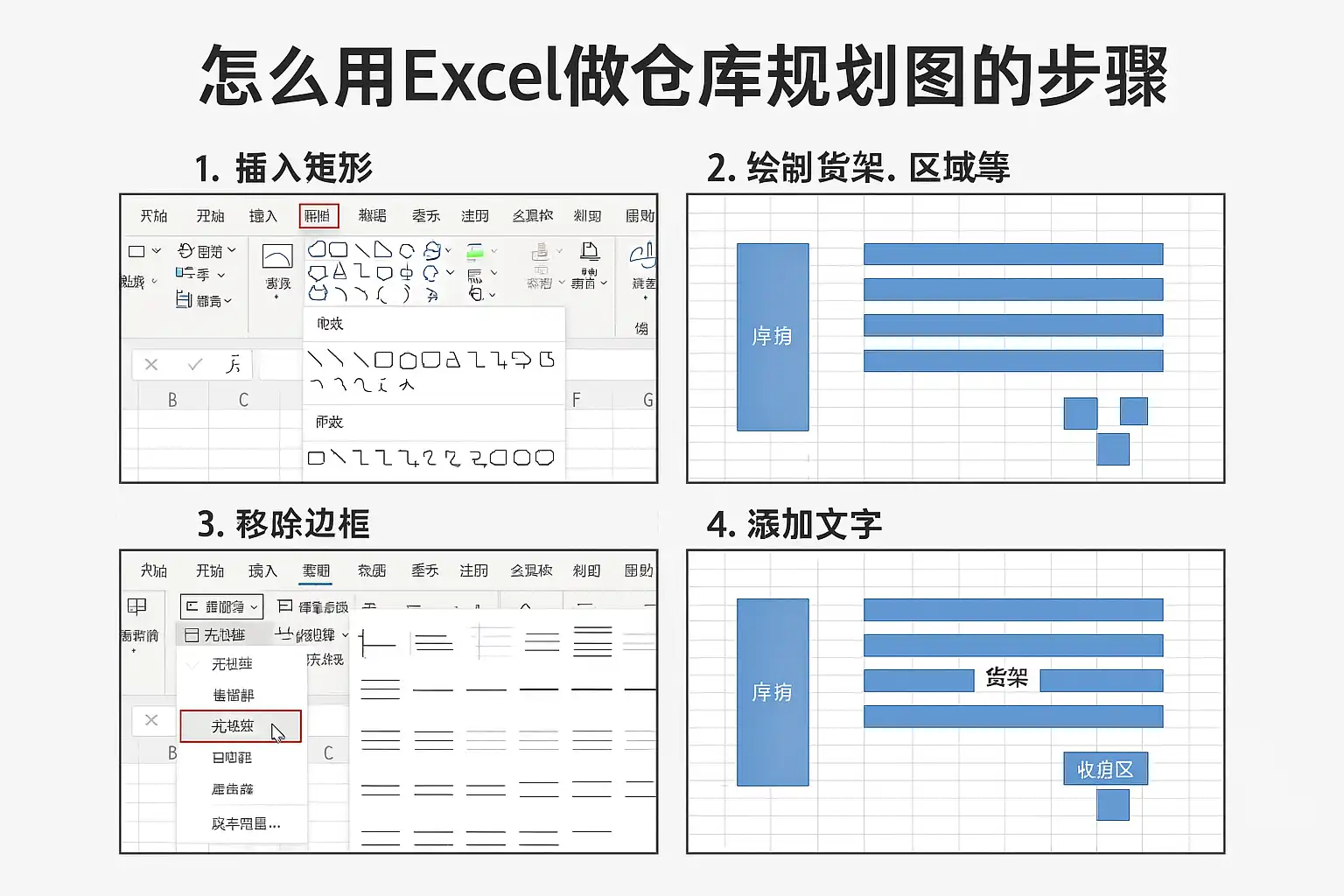

《怎么用excel做仓库规划图的步骤》

---

一、EXCEL做仓库规划图的核心流程

1、了解需求与规划目标 在开始前，应明确仓库实际尺寸、各区域用途（如收发区、存储区等）、货物类型及流转路径。

2、新建工作表，设置比例和网格

• 打开Excel，新建工作表。
• 可适当缩放行高和列宽，使单元格接近正方形，以便精准绘制。
• 若有实际尺寸要求，可用比例尺设置。例如1单元格代表0.5米。

3、利用“插入”-“形状”工具绘制结构轮廓

• 选择矩形画出外墙轮廓。
• 用直线表示内部隔断或安全通道。
• 用不同颜色或样式区分出入门口和窗户位置。

步骤	操作说明	建议技巧
新建表	新建Sheet并命名	命名如“仓库布局草图”
设置网格	调整行高/列宽一致	选中全部→右键→行高/列宽
绘制外框	插入矩形	用填充色增加识别度
划分区域	插入更多矩形或线条	不同颜色代表不同功能区

---

二、详细分区及标注方法

1、按需求划分主要功能区域：

• 收发货区
• 存储货架区
• 包装加工区
• 办公/休息室
• 通道、安全出口

2、自定义单元格边框与填充色 利用Excel边框和填充色，将不同区域以视觉方式加以区别。例如：

区域名称	填充色	边框类型
收发货区	浅蓝	实线
存储货架	灰色	粗实线
包装加工	黄色	虚线

3、“插入”-“文本框”为每个区域添加名称说明。

---

三、多层货架及流向设计

对于大型或多层仓库，可进一步细化：

1. 利用多个小矩形堆叠表示多层货架。
2. 用箭头（插入→形状→箭头）标示人员与物料流向，辅助优化动线设计。
3. 可在每个货架上方文本框内备注最大存储量或编号，便于后续管理。

---

四、面积及容量自动计算

借助Excel公式，可动态统计各区域面积及总容量：

1. 假定每个单元格代表固定面积，如0.25平方米。
2. 对某一区域，只需统计其所占单元格数量，然后乘以单位面积即可得出总面积。
3. 使用SUM函数自动汇总各类数据。

例如：

=COUNTIF(某区域范围,"<>")*0.25

进一步，可以将每个货架编号，并建立数据表关联，实现自动盘点和预警。

---

五、美观性与可视化增强技巧

为提升整体美观度及实用性，可以：

1. 应用条件格式对关键指标（如超负荷存储）进行警示着色；
2. 利用图片嵌入，将实景照片对照放置；
3. 利用SmartArt或自定义符号表达特殊设备（如消防器材位置）。

---

六、“简道云”平台赋能进阶管理

虽然Excel能够满足基础的平面规划，但对于动态更新、多终端协作等高级需求，推荐同时引入零代码开发平台——简道云。其优势包括：

• 拖拽式设计，多人协作： 比Excel更适合团队实时编辑；
• 数据驱动业务流转： 可将每个区域绑定库存数据，实现自动报警或任务指派；
• 丰富模板资源： 海量行业模板快速套用，无需编程基础；
• 移动端便捷操作： 支持手机App随时随地查看更新。

官网地址：https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;

---

七、高级实例：从EXCEL到数字化管理升级路径

许多企业初期采用Excel手动维护仓库布局，但随着规模扩大，会遇到如下挑战：

• 图纸易混乱且难长期维护；
• 与库存信息脱节，无法动态反映变化；
• 多人协作易出现版本冲突；

通过结合简道云等低代码平台，可以实现如下升级路线：

阶段	工具	优势
初始阶段	Excel	简易上手
过渡阶段	Excel+共享文档	提升协作，但仍缺乏智能联动
成熟阶段	简道云	数据联动、高度自定义、安全合规

实例说明：A公司先用Excel画好初版布局，再将结构同步到简道云表单，通过二维码扫描快速定位物品，并实现权限管理，大幅提升效率。

---

八、常见问题解答与优化建议

Q1：如何精确还原实际尺寸？ A1：确定比例尺，例如设定10cm=20px，对应调整单元格大小，并在边缘加上刻度尺辅助参考。

Q2：如何让同一个文件多人编辑？ A2：推荐使用Office365在线版协作，如需更强大权限和流程控制可考虑简道云平台。

Q3：如何后期调整布局？ A3：保持原始图层备份，每次变更先复制一份Sheet，避免误操作丢失历史记录。

---

九、小结与行动建议

通过上述9步流程，从需求分析到具体绘制，再到公式统计和美观优化，你可以高效地利用Excel制作标准化且实用的仓库规划图。同时，为迎接信息化浪潮，建议逐步引入诸如简道云这样的低/零代码平台，实现业务数据驱动，使你的仓储管理更加科学、高效、安全。如需尝试更多企业数字化模板资源，可直接访问下方链接免费体验！

100+企业管理系统模板免费使用>>>无需下载，在线安装 ： https://s.fanruan.com/l0cac

精品问答:

---

怎么用Excel制作仓库规划图的基本步骤是什么？

我刚接手仓库管理工作，听说Excel可以做仓库规划图，但具体步骤不清楚。想了解用Excel制作仓库规划图时，从数据准备到完成图形的流程是怎样的？

制作Excel仓库规划图主要分为以下几个步骤：

1. 数据收集与整理：收集仓库货架尺寸、货物种类及数量等基础数据，建议使用表格形式分类管理。
2. 创建网格布局：利用Excel单元格调整行高和列宽形成网格，代表仓库空间单位。
3. 绘制仓储区域：通过合并单元格和边框线条标示不同货区、通道和操作区域。
4. 添加标注与颜色编码：运用条件格式或填充颜色区分不同货物类别，提高可读性。
5. 生成动态视图（可选）：利用数据透视表或宏实现库存变化动态展示。通过以上步骤，您可以有效利用Excel实现基础的仓库规划和管理。

在Excel中绘制仓库布局时，如何合理设置单元格大小以反映实际空间比例？

我在做仓库规划图时，不知道该如何调整Excel里单元格的大小来准确表现实际的仓储空间比例，这样才能让布局更符合现实。有没有什么技巧或标准？

合理设置单元格大小是确保Excel仓库规划图准确性的关键。建议按照以下方法操作：

• 确定实际空间单位，如1个单元格代表0.5米×0.5米。
• 调整列宽与行高比例保持一致，例如列宽设为3字符宽，对应约0.5米；行高设为37像素，也对应0.5米。
• 利用“页面布局”功能预览打印效果，确保比例不失真。
• 可创建比例尺表辅助验证，比如10个单元格表示5米长，通过这种量化方式保证每个货区在图上占据正确面积。这样做能够提高空间布局的精确度，使得规划更具参考价值。

Excel中有哪些实用功能可以提升仓库规划图的数据可视化效果？

我想让我的Excel仓库规划图看起来更专业、更直观，除了基本绘制外，有哪些功能可以帮助我更好地展示库存信息和区域划分？

为了提升Excel中仓库规划图的数据可视化效果，可以使用以下功能：

功能	应用场景	优势说明
条件格式	根据库存数量自动变色标识	快速识别库存紧缺或充足状态
图表工具	绘制库存趋势折线图或柱状图	动态展示进出货数据变化
数据透视表	汇总不同区域、品类的库存明细	高效统计分析，提高决策效率
插入形状与SmartArt	标注通道、设备位置，提高结构清晰度	可自定义设计，增强视觉表现力

案例说明：例如，通过条件格式将低于安全库存量的货物区域以红色填充，使管理者一目了然地发现问题点。结合这些工具，可以显著提升规划图的信息丰富度和操作便利性。

使用Excel做仓库规划图有什么常见误区及优化建议？

作为初学者，我担心在用Excel制作仓库规划图时会遇到哪些坑，比如布局不精准或者数据混乱，有没有总结一些常见错误以及改进方法？

常见误区及优化建议如下：

常见误区	优化建议
单元格比例失调导致空间扭曲	按照实际尺寸严格调整行高列宽比例
缺乏统一颜色规范	制定并应用标准颜色编码方案
数据更新滞后	利用动态链接和公式保持数据实时更新
图形元素过多导致视觉混乱	简化设计，突出重点区域

例如，有些用户忽略了调整单元格尺寸，以致于通道宽度显示不合理；解决方法是先测量实际尺寸，再反向计算对应单元格数目。此外，经常备份文件、防止误删，也是保证项目顺利进行的重要措施。这些优化能提升工作效率并减少返工次数。
