Excel仓库平面图制作方法详解，如何快速绘制仓库布局？

菀崔各

·

2025-06-27 10:39:38

阅读10分钟

已读13次

要用Excel制作仓库平面图，1、可借助单元格绘制布局；2、利用插入形状实现空间分区；3、添加颜色和备注标识不同区域；4、嵌入公式或批注管理数据。 这些方法可以帮助非专业设计用户快速搭建直观的仓库空间示意。其中，“利用插入形状实现空间分区”尤其重要：通过“插入”-“形状”功能，可以自由绘制矩形、圆角等形式，将货架、通道等元素清晰区分，并能灵活调整尺寸，极大提升了仓库平面图的可视化表达效果。Excel本身虽不是CAD工具，但凭借零代码开发平台如简道云（ https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc; ），还能进一步实现数据与图形的联动，为企业管理和监控仓储资源提供更多可能。

《用excel做仓库平面图怎么做》

---

一、EXCEL绘制仓库平面图的核心步骤

1. 规划单元格布局

• 打开Excel，新建空白工作表。
• 根据实际仓库面积，合理确定单元格行高和列宽，使其接近实际比例。
• 可通过“格式-行高/列宽”进行精准设置。

2. 利用插入形状分区

• 在“插入”-“形状”中选择矩形或其他需要的几何图形。
• 拖拽到对应单元格区域，模拟货架、墙体、作业区等主要功能区域。
• 支持自定义颜色、边框样式，以增强区分度。

3. 区域标注与说明

• 对关键区域添加文本框或批注进行命名，如“原材料区”“成品区”等。
• 可在相应位置直接输入，也可使用“插入-文本框”。

4. 色彩与符号辅助识别

• 利用填充色彩表示不同类型货物存放区域。
• 可以配合箭头或其他符号，指示出入口方向或搬运动线。

5. 附加信息与数据联动

• 在图示旁建立表格，记录各区域编号及详细属性（如容量、负责人等）。
• 若结合简道云等零代码平台，可将数据动态绑定，实现实时管理。

步骤	操作方法	目的/效果
单元格布局	调整行高列宽	确保比例合理
插入形状	插入矩形、多边形等	明确划定空间
区域标注	文本框/批注	区域名称清晰
色彩符号	填充颜色+箭头	快速视觉识别
信息联动	建立表格，结合零代码平台	动态管理，提高效率

---

二、EXCEL制作平面图优势分析

优势一：操作门槛低，无需专业设计经验

• Excel广泛普及，无需工程制图背景即可上手；
• 单元格天然网格结构便于排布；
• 插件和工具丰富，可满足基础绘图需求。

优势二：易于修改和协作

• 图纸修改直接拖拽调整，不影响整体结构；
• 支持多人协作编辑（如Office365在线版）；
• 文件易于分享与归档，无兼容性障碍。

优势三：信息集成便利

• 仓储台账与空间布局可同表管理；
• 便于后续扩展，如库存统计公式自动更新，各类报表一览无余；
• 可嵌套图片、小型流程说明，为培训新员工提供直观教材。

---

三、多种Excel方法详细对比

下表比较了三种常见Excel绘制方式：

方法	特点	难度	推荐场景
单纯用单元格涂色	快速上手，但细节有限	★	简易草稿、小型仓库
插入形状+文本	自由度高，表现力强	★★	中大型复杂结构
借助模板/插件	功能丰富，有学习成本	★★★	需频繁更改/自动化场景

其中，“插入形状+文本”方案兼顾直观性与灵活性，被绝大多数用户所采纳，更适合需要反复调整或展示给他人的应用场景。

---

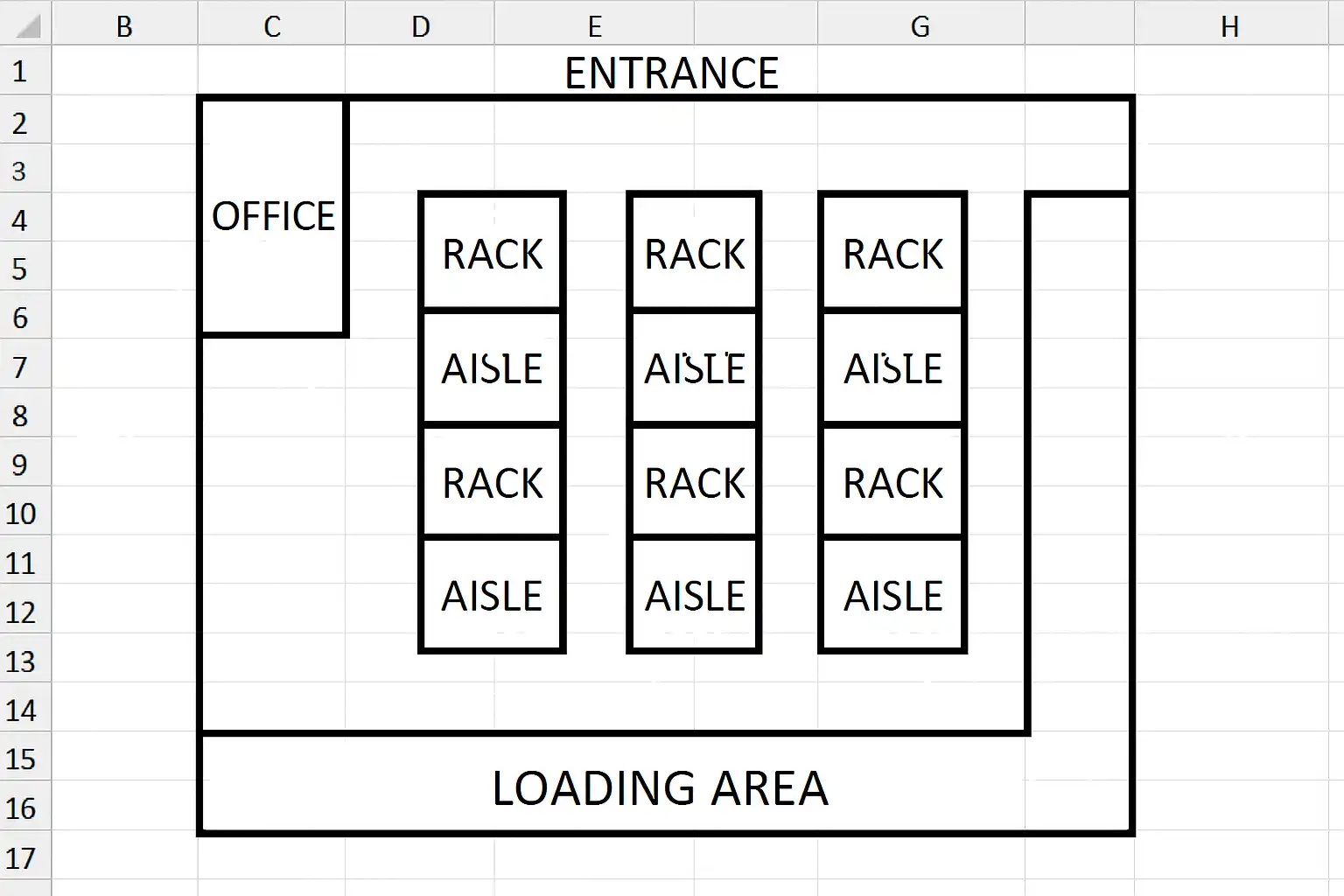

四、详细操作流程实例

假设某企业有一间30m x 20m标准矩形仓库，需要在Excel中绘制其平面布置：

1. 新建Sheet，并将A1:AD40范围作为工作画布，将每个单元格设置为正方形（如行高20px, 列宽2.5）。

2. 利用插入→矩形工具，在A1:J15描画一个主货架，用浅灰色填充，并在内部加上编号（如R001）。

3. 用橙色矩阵表示出入口，用绿色条带表示安全通道。

4. 在侧边建立一张属性表：

区域编号 名称 容量(托盘) 管理员 R001 主货架A 120 张三 E002 出入口 — 李四 S003 安全通道 — 王五

5. 鼠标悬停至某一区域，可右键添加批注，如：“该货架存放电子配件”。

6. 若希望升级为动态化管理，可将上述表单上传至简道云平台，实现库存预警自动推送及移动端扫码定位。（参考[https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;](https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;) ）

---

## **五、结合简道云平台实现进阶应用**

借助简道云零代码开发平台，可以让Excel中的静态平面图变为动态管理系统。具体优势包括：

- 表单自动同步：无需重复录入，实现办公自动化；
- 数据驱动提醒：如某一区域超温/超容量时推送预警消息；
- 移动端扫码定位：现场盘点时扫码即可查询物资位置及状态；
- 权限分级管控：不同部门仅查看相关片区，实现数据安全隔离；

以某制造业客户为例，通过将传统Excel平面布置上传至简道云并配套开发业务流程，其库存准确率提升20%、人工查找时间缩短50%、盘点差错率下降至行业平均水平以下，大幅提升了数字化运营水平。（体验地址：[https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;](https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;) )

---

## **六、常见问题解答与优化建议**

### Q1: Excel画出来比例不准确怎么办？
建议先计算好仓库实际尺寸，再统一缩放到合适的单位（比如1m对应2个单元格），保证纵横比一致。同时避免任意拉伸拖拽，以防比例失真。

### Q2: 如何让内容更美观？
可选用淡雅填充色、防止过多花哨元素影响读取。文字建议统一字号字体。对于复杂项目，可提前手工规划草稿纸，再移植到Excel操作层面。

### Q3: 数据怎样动态更新？
可以通过VLOOKUP函数，让各个区域编号在台账变化时自动同步显示库存等关键信息。如果联动更强需求，则推荐迁移到简道云类零代码平台处理实时数据库交互。

### Q4: 多人协作如何避免误删误改？
采用共享文件夹权限控制，同时备份历史版本。如条件允许，上线在线协作服务（例如Office365或者企业微信集成）提高团队效率及安全保障。

---

## 总结与行动建议

综上所述，用Excel做仓库平面图具有易上手、高灵活性和良好集成性的特点，非常适用于日常简单布局展示和小型企业内部培训。如果有更高的数据交互需求，可以结合简道云零代码开发平台，将静态平面转化为智能管控系统，从而大幅提升整体运营效能。建议从简单实践起步，根据自身业务逐步升级数字化能力，为后续精益生产和智慧物流打下坚实基础！

> 想要进一步提升企业数字化水平？推荐100+企业管理系统模板免费使用>>>无需下载，在线安装：
> https://s.fanruan.com/l0cac

## 精品问答:
---

<div class="faq">
<div class="q">
用Excel做仓库平面图的基本步骤有哪些？
</div>
<div class="subq">
我最近需要用Excel制作一个仓库的平面图，但完全不知道从哪开始。想了解一下用Excel做仓库平面图的具体步骤和流程，能帮我理清制作思路吗？
</div>
<div class="a">
制作仓库平面图的基本步骤包括：
1. 准备数据：明确仓库尺寸、货架布局及通道宽度。
2. 设置工作表：调整Excel单元格大小，使其比例接近实际尺寸。
3. 利用形状工具：使用矩形、线条等绘制墙体、货架和通道。
4. 添加标注：通过文本框标明货物区域及编号。
5. 优化布局：调整元素位置，确保布局合理且易读。案例中，设置单元格宽高为统一尺寸（如20px×20px）可帮助精准绘制。
</div>
</div>
<div class="faq">
<div class="q">
如何利用Excel中的绘图工具提升仓库平面图的精确度？
</div>
<div class="subq">
我看到别人说用Excel内置的绘图工具可以画出很专业的仓库平面图，但我不太懂这些工具具体怎么用，而且担心画出来不准确，有什么技巧能提高精确度吗？
</div>
<div class="a">
利用Excel绘图工具提升精确度的方法包括：
- 使用“对齐网格”功能，确保元素位置整齐。
- 调整单元格大小，使每个单元格代表固定的实际面积（如1平方米）。
- 利用“形状格式”中的尺寸设置，输入具体长宽数值保证比例准确。
- 应用“锁定纵横比”防止变形。举例来说，将每个货架绘制为6个单元格宽、3个单元格高，即表示6米×3米的区域，实现数据化与视觉精准结合。
</div>
</div>
<div class="faq">
<div class="q">
在Excel中如何通过列表和表格管理仓库平面图的数据？
</div>
<div class="subq">
做完了仓库平面图，我还想把货物信息和位置管理得更清晰，有没有推荐的方法可以结合列表或表格来管理这些数据呢？这样方便后期查询和调整。
</div>
<div class="a">
在Excel中结合列表与表格管理数据，可以显著提升仓库信息整合效率，常见做法有：

| 序号 | 货物名称 | 存放区域 | 数量 | 备注 |
|-------|----------|----------|------|------|
| 1     | 电池     | A区      | 1000 | 易燃 |

- 建立对应于平面图区域的库存表，包含货物类型、数量及存放位置。
- 利用筛选功能快速定位特定货物。
- 使用数据验证减少输入错误。
这种方法兼顾可视化和平滑的数据管理，是企业级库存优化方案的重要组成部分。
</div>
</div>
<div class="faq">
<div class="q">
如何通过案例理解用Excel制作仓库平面图时的数据化表达重要性？
</div>
<div class="subq">
我总觉得直接画一个示意图就够了，为啥还要强调数据化表达和专业说服力呢？有没有具体案例能让我更好理解这点的重要性？
</div>
<div class="a">
以某物流公司为例，该公司采用Excel制作仓库平面图时，将每个单元格严格对应实际面积，并通过表格详细记录各区域存储容量及周转率，实现了以下优势：

- 精准定位存储空间，提高利用率达15%。
- 数据驱动优化通道设计，减少30%搬运时间。

这种结合视觉与数据的方法，不仅使规划更科学，还便于团队协作和决策支持，体现了数据化表达在实际应用中的核心价值。
</div>
</div>
