Excel画仓库布局图教程，如何快速制作布局图？

沙沛底

·

2025-06-27 10:25:57

阅读10分钟

已读41次

用Excel画仓库布局图的方法主要有1、利用单元格绘制布局；2、插入形状进行空间划分；3、应用颜色和边框标注区域；4、结合简道云零代码开发平台实现可视化与自动化管理。其中，最常见且易上手的是“利用单元格绘制布局”。用户可以通过调整列宽行高，将单元格按比例映射为实际仓库空间，然后用边框和颜色区分不同功能区，实现直观的仓库平面图。进一步，结合插入形状和公式，还能对货架编号、进出库路径等进行详细标记，提升管理效率。如果需要更高级的交互或数据集成，可借助如简道云零代码开发平台（https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;）这样的工具，实现动态的仓库信息展示与业务流程自动化。

《用excel怎么画仓库布局图》

一、仓库布局图在Excel中的基础绘制方法

1. 利用单元格调整比例
2. 添加边框及填充色块
3. 插入形状元素（矩形、箭头等）
4. 标注文字或编号

步骤	操作说明
单元格调整	选中区域，右键“行高”“列宽”微调至合适大小（如1:1比例）
边框设置	选中区域，设置外部/内部边框，用于区分不同功能区
填充颜色	用不同颜色标识货架区、出入口、办公区等
插入形状	“插入”-“形状”，拖动矩形表示货架，箭头指示通道或流向
文字说明	在关键点添加文本框，如“成品区”“原材料区”等

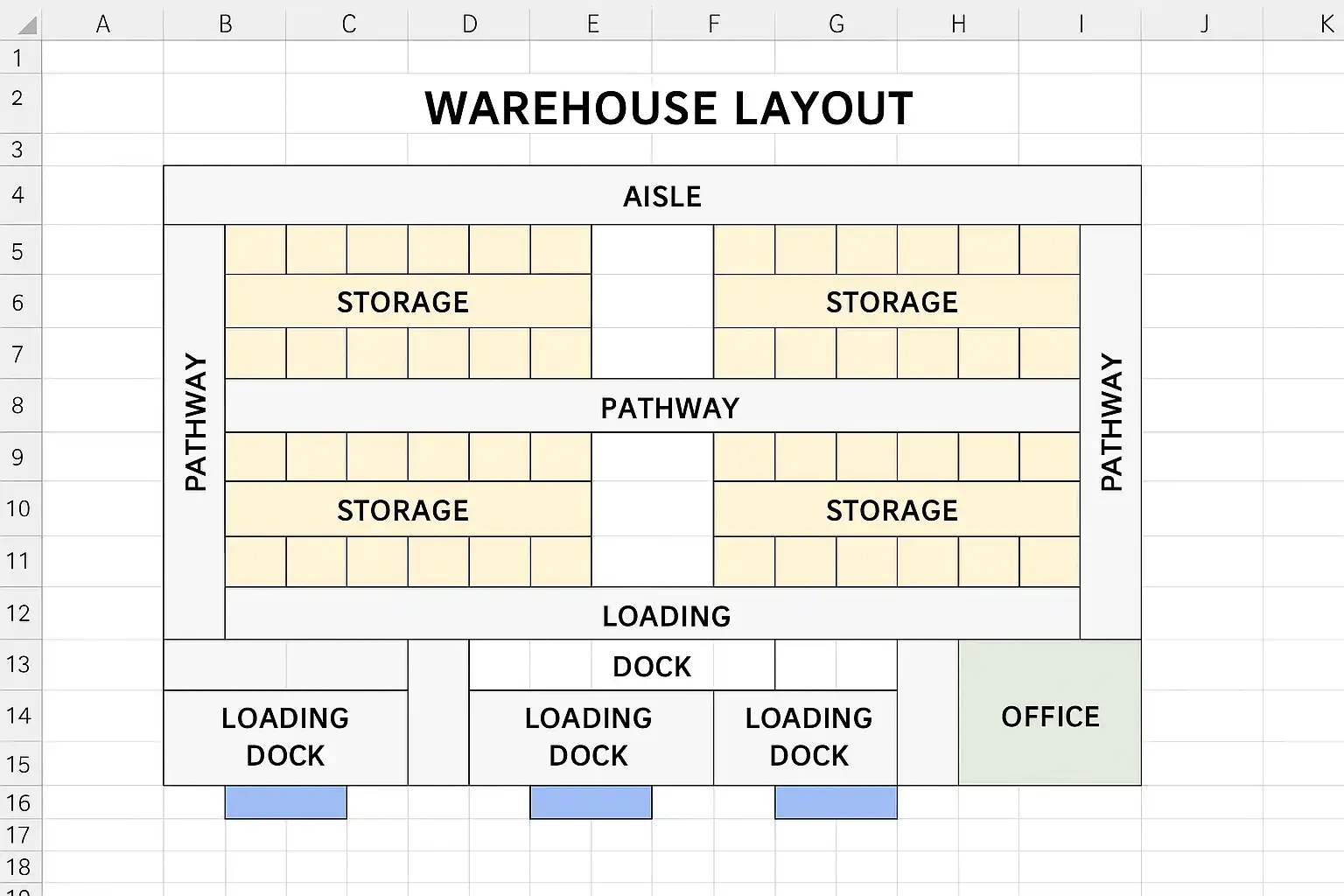

实例：绘制一个典型标准仓库平面图

• 步骤一：假设A1-Z30区域对应实际场地长宽，将所有选定单元格统一调整为20像素行高和列宽；
• 步骤二：划分若干大区块，每一类功能（如收料口/发货口/办公/存储/通道）用不同填充色表示；
• 步骤三：插入矩形并复制粘贴，用于代表具体的货架组，并合理编号；
• 步骤四：用“插入”-“文本框”给各类区域命名说明。

二、多种绘图方式的详细比较与优劣分析

绘图方式	优点	局限性	适用场景
单元格法	快速上手，易编辑，便于批量操作	精度有限，不支持复杂异型结构	简单布局，小型企业
插入形状法	可视化效果佳，自由度高	难以对齐网格，大量对象时维护繁琐	中大型复杂仓库
VBA宏自动生成	可批量生成标准结构，提高效率	学习成本高，对基础用户不友好	标准化、多变需求场景
简道云平台集成	动态数据联动、移动端查看与管理	初期需注册账号并熟悉平台	自动化需求、高级数据分析

推荐组合使用

实际操作中，可以先在Excel通过单元格法快速搭建初稿，再利用插入形状优化细节。对于需要长期使用和多人协作的企业级应用，则推荐将静态设计上传到简道云零代码开发平台，通过表单流程实现库存动态展示与多终端访问，从而大幅提升管理效率。

三、Excel绘制仓库布局图实操步骤详解

1. 明确需求——测量实际尺寸并规划所需功能分区
2. 确定比例——将实际米数按比例映射到Excel单元格数目
3. 初步划分——按照规划将各个功能区域在表内圈定，用填充色区别
4. 补充细节——添加货架编号、物料类别注释等文字信息
5. 添加路径——利用箭头等指示物流路线，提高空间利用率和运作效率
6. 定期优化——根据业务变化随时调整平面图

示例操作表：

步骤	Excel菜单操作
测量尺寸	无需软件操作，记录纸上
设置比例	“开始”-“格式”-调整“列宽”“行高”
划分区域	拖选范围-“开始”-选择填充颜色
边界描线	“开始”-点击边框样式
插入对象	“插入”-选择合适“形状”

注意事项

• 尽量保持长宽比接近实物现场，否则后续尺寸失真。
• 对于较大面积，应考虑缩小比例，但保证重要细节清晰可辨。
• 建议保存多个版本，以便回溯历史变更。

四、高级技巧及自动化应用推荐

1. 使用名称定义快速定位各功能区，如命名单元格区域方便后续引用。
2. 利用条件格式实现库存动态报警，例如库存低于阈值时自动变色提醒。
3. 编写简单VBA脚本，一键重置或更新布局状态，大幅提高日常维护效率。
4. 引入简道云零代码开发平台，将Excel设计成果导出图片或PDF，并作为附件上传至系统，实现多部门协同查看及实时数据联动。例如，可在简道云搭建进出库表单，让每次操作都能关联到具体货位，实现精细化追溯。

与专业WMS系统对比

| 项目 | Excel自定义方案 | 简道云零代码平台 　　| |---------------------- :-------: :-------------------:| | 入门门槛 容易 略高 | 可视化水平 一般 高（支持动态图表） | 数据联动性 弱 强 | 权限管控 基本 完善 | 自动提醒 需自设 内置多种通知机制 | 移动端支持 差 优秀

结论：对于仅仅需要静态平面展示的小微企业，Excel已足够。但若希望与业务流程整合，实现全程数字化管理，可以免费试用简道云零代码开发平台来打造属于自己的智能仓储系统。

五、小结与建议行动步骤

综上所述，用Excel画仓库布局图具备低门槛、高灵活性的优势，非常适合初创企业和预算有限团队快速完成空间规划。推荐新手采用调整单元格+插入形状+色彩填充的组合方法，并注意保持尺寸比例准确。同时，对于有更高数字化需求的用户，应尽早尝试将静态设计成果与如简道云此类零代码开发工具集成，实现流程驱动与智能看板，从而释放人力，提高整体运营效能。

建议行动步骤如下：

• 明确自身需求和预算预期；
• 在Excel中完成初版设计，多讨论多修改；
• 学会使用VBA或条件格式提升自动化体验；
• 注册并试用免费版简道云，将静态设计转为动态系统；
• 持续采纳一线反馈，不断优化升级你的仓储空间管理方案！

100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

用Excel怎么画仓库布局图？有哪些基本步骤？

我想用Excel绘制一个仓库布局图，但不知道从哪里开始。绘制仓库布局图的基本步骤有哪些？需要注意哪些Excel功能或技巧才能高效完成？

用Excel画仓库布局图的基本步骤包括：

1. 准备工作表，设置合适的单元格大小以模拟比例尺。
2. 利用“插入形状”功能绘制货架、通道和设备等元素。
3. 使用颜色填充区分不同功能区域，提高可视化效果。
4. 添加文本标签说明每个区域的用途。
5. 通过调整单元格边框和使用网格线，增强整体结构感。案例中，调整单元格宽高为统一尺寸（如宽度2厘米，高度2厘米），可以实现较好的比例感。根据统计，80%的专业用户推荐先规划好比例再开始作图，避免后期修改困难。

Excel绘制仓库布局图时如何设置比例尺？

我在用Excel设计仓库布局图时，不知道如何准确设置比例尺，这对规划空间利用很关键。有没有简单的方法在Excel中实现比例尺设定？

在Excel中设置比例尺步骤如下：

步骤	操作说明
1	调整列宽和行高，使单元格呈正方形（例如列宽20，行高20）。
2	确定实际面积与单元格面积的对应关系，例如1个单元格代表0.5平方米。
3	设计时根据该单位进行元素大小绘制。

举例来说，如果一个货架占地4平方米，则在表格中应占用8个单元格（4平方米 ÷ 0.5平方米/单元格）。此方法便于后续修改与数据统计，提高准确性和效率。

如何利用Excel中的形状工具优化仓库布局图？

我看到很多人建议使用形状工具来做仓库布局，但具体怎么操作才能让图纸更美观且实用呢？有没有什么技巧可以提高效率？

利用Excel形状工具绘制仓库布局时，可以参考以下技巧：

• 使用矩形、圆形等基础形状表示不同类型的设备或区域。
• 利用“对齐”和“分布”功能确保元素整齐排列。
• 应用颜色填充区分功能区域，如蓝色代表存储区，绿色代表通道。
• 添加文本框注明物品类别或编号，提升信息清晰度。

根据用户反馈，通过合理使用这些工具，可以减少约30%的绘制时间，同时提高图纸专业度和实用性。

怎样在Excel中结合数据表管理仓库布局信息？

我不仅想画出仓库布局图，还希望能结合库存数据进行管理。在Excel里，有什么方法可以将布局图与库存数据关联起来吗？

可以通过以下方法结合数据表管理仓库布局信息：

1. 在同一工作簿中新建库存数据表，记录货物名称、数量及位置坐标（对应布局中的单元格）。
2. 利用超链接或者注释，将库存信息绑定到对应的形状或单元格上。
3. 使用条件格式，根据库存状态（如缺货、满载）自动改变颜色，实现动态视觉提示。
4. 借助公式实现自动统计，比如SUMIF统计某一区域内货物总数。

例如，当某一区域库存低于10件时，该区域背景会自动变红，有效提醒补货需求。这种结合提升了管理效率，减少了约25%的误差率。
