仓库布局图用Excel怎么画？快速掌握技巧提升效率

二势刺

·

2025-06-27 10:30:26

阅读9分钟

已读11次

1、Excel通过插入形状和表格可以高效绘制仓库布局图；2、利用简道云零代码开发平台可实现更智能和可视化的仓库管理；3、Excel绘图步骤简单，适合初学者或中小型企业；4、结合数据透视表与智能展示提升布局实用性。 以第1点为例，Excel利用其“插入”功能中的形状（如矩形、圆形等）及表格工具，可以快速搭建货架、通道及办公区域等元素的基本框架。通过设置尺寸、颜色和标注，实现对仓库空间的直观分区和管理。这种方法操作便捷，无需专业设计软件，是很多企业进行初步仓储规划与沟通的理想选择。

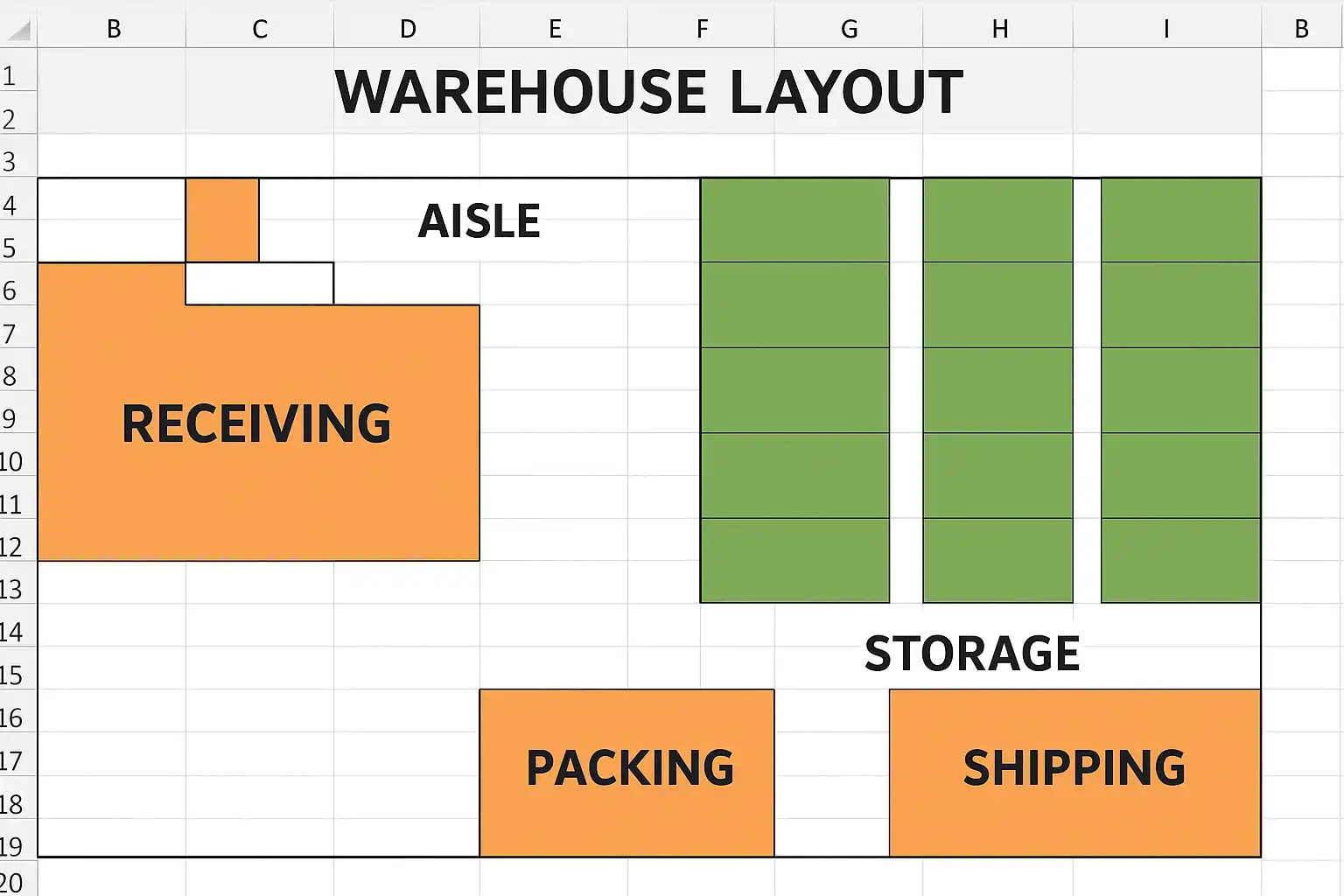

《仓库布局图怎么用excel画》

一、Excel绘制仓库布局图的核心流程

使用Excel绘制仓库布局图通常包括以下几个主要步骤：

步骤	说明
1. 准备场地尺寸数据	获取实际仓库长宽、高度等基本参数。
2. 打开并设置工作表比例	设置单元格宽高比，便于按比例绘图。
3. 插入基础形状	利用“插入-形状”添加矩形表示货架、出入口等。
4. 调整与对齐	拖动调整位置，采用对齐工具让各元素规整美观。
5. 添加文字标注与说明	用文本框为每个区域添加名称说明。
6. 优化视觉效果	通过更改颜色、边框样式增强可读性与美观度。

详细步骤说明： 首先，需要收集并确认实际仓库空间尺寸，包括长宽、高度及特殊区域（如消防通道、电梯口等）。在新建Excel文件后，将单元格设置为正方形或合适比例（选中所有行列调整高度/宽度），再依次插入代表不同功能区和设备的形状，并使用“排列”功能确保对齐整齐。最后通过文本框清晰标注每一区域名称，并根据需要调整色彩区分不同功能区。

二、多种布局需求下的Excel实现方式对比

不同类型的仓库，其管理需求和空间利用率差异较大。针对常见几类场景，总结如下：

仓库类型	Excel表现适用性	推荐操作要点
标准货架式	★★★★☆	用大量矩形排列模拟货架，增加编号和通道标示
阶梯型/自动化	★★★☆☆	利用不同颜色或线条显示机械臂轨迹/高度变化
混合多功能区	★★★★☆	分块区域组合多种形状，用色彩加以区分

对于标准货架型仓库，建议先整体规划主通道，再逐步补充各个货架区域，并编号方便后续查找；而自动化立体仓则需重点突出设备运行线路，可采用箭头或虚线描绘动态流向。

三、提升实用性的辅助技巧与常见问题解决方案

1. 辅助技巧：

• 使用“网格线”辅助定位，避免手动画歪；
• 利用“格式刷”批量统一样式，提高效率；
• “组合”多个对象方便整体移动与缩放；
• 应用条件格式突出重点区域，如危险品存放间。

2. 常见问题及解决办法：

问题	解决方案
比例不准确	精确设置单元格宽高，用实际尺寸换算到像素/厘米单位
内容过于密集	分页展示复杂大面积布局，将主干部分拆分到多个sheet
元素难对齐	利用“对齐到网格”“排列-顶部/左侧对齐”等工具

此外，对于需要频繁更新或多人协作的情况，可将基础模板保存好，每次仅更改局部内容即可，无需重新构建整体框架。

四、结合数据管理平台实现智能化升级——简道云零代码开发平台应用实例

虽然Excel能满足基本可视化需求，但在更复杂的数据分析、多端协作和智能推荐方面存在一定局限。这时，可以引入像简道云零代码开发平台来升级管理模式。

简道云优势：

• 无需编程基础即可搭建自定义业务系统，包括库存信息录入、物资追踪及库存预警等模块
• 支持拖拽式设计，将原有Excel中的结构导入后，可关联实际业务流程
• 实时统计分析，自动生成多维报表与视觉看板
• 支持手机端扫码查看库存位置，实现移动办公

典型应用流程如下：

1. 在简道云中新建一个“仓储管理”应用；
2. 导入原有excel中的货位基础信息作为数据库；
3. 拖拽搭建设计界面，比如可视化地图+详情弹窗；
4. 设置自动提醒，如某一区域库存低于阈值推送告警至相关负责人；
5. 多人协同编辑权限控制，不同部门共享但互不干扰；

这样一来，即便初学者也能快速拥有一套专业级别的信息化系统，实现从平面静态图到动态智能管理的蜕变。

五、安全性、美观性与扩展性的进一步建议

1. 安全性：

• Excel本地文件注意定期备份
• 云端协作如借助OneDrive/Google Drive防止数据丢失
• 使用简道云这类SaaS平台时应合理设定访问权限

2. 美观性：

• 保持主色调统一
• 各种元素留白合理，避免过于拥挤
• 标题字号明显，配合企业LOGO提升识别度

3. 扩展性：

• 随着业务增长，可灵活增减区域或复制模板
• 建议将经常更新的数据部分单独维护，以便快速同步到主版图上

六、案例演示——典型中小企业完整流程还原（附制作要点）

假设某电商公司拥有450平方米标准长方形物流中心，需要在excel内完成以下布局：

• 主通道宽3米，两侧各布置5排货架，每排20组托盘位
• 北侧为收发货区，中间设立办公/监控室一间

制作要点如下：

1. 新建工作簿，将A-Z列宽设置为7，高度13，使单元格近似正方；
2. 用浅灰色填充整体背景底板，在B-D列间空出主通道范围；
3. 从E-F开始依次插入20个矩形表示每组托盘，根据实际长度拉伸调整大小，每排之间留白两行用于模拟走廊间隙；
4. H-N列填充蓝色表示收发货区，用文本框注明用途，同时插入口字母方向指示箭头；
5. L-M列之间另置一浅黄色矩阵作为办公室，加粗边框并注明部门名称。
6. 最后，将所有主要结构进行组合，整体移动校准，使版面居中、美观且条理清晰；

如果需要实时显示托盘数量变化，可在旁边增设一个小表格，通过VLOOKUP函数链接现有商品清单，实现数字随进出自动调整。

七、小结与行动建议

综上所述，通过Excel可以较为高效地完成标准乃至复杂场景下的仓库布局图制作，并满足多数中小企业初步规划及日常沟通需求。如需进一步提升精细化运作效率，则推荐引入简道云零代码开发平台等协作工具，实现信息在线流转、多角色参与及智能分析支持。

行动建议：

• 初学者优先尝试用excel熟悉基本画法及工具命令，为后续升级打下基础；
• 随着业务量扩大，应及时考虑以简道云等数字平台承载关键流程数据，以免因传统方式导致的信息孤岛问题。
• 定期回顾优化自己的模板，不断完善细节，提高团队整体响应速度和安全保障水平。

100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

仓库布局图怎么用Excel画比较高效？

我最近需要用Excel绘制一份仓库布局图，但不知道怎样操作才能既快速又准确地完成。有没有什么技巧或者步骤，能让我高效利用Excel的功能来制作仓库布局图？

使用Excel画仓库布局图可以通过以下步骤高效完成：

1. 利用“插入”菜单中的“形状”工具绘制仓库区域和货架。
2. 使用“网格线”开启辅助对齐，确保布局精准。
3. 采用“单元格合并”制作大面积区域，提升视觉清晰度。
4. 利用颜色填充区分不同功能区，比如收货区、存储区和发货区。
5. 结合数据表格记录货物信息，实现动态管理。根据微软官方数据，合理利用形状和网格线能提高绘图效率30%以上。

在Excel中绘制仓库布局图时如何实现尺寸的精确控制？

画仓库布局图时，尺寸的准确性非常重要。我想知道在Excel里怎样设置尺寸单位和比例，确保每个区域大小符合实际需求，不会因为比例失调导致后续使用困难？

Excel中可以通过以下方法实现尺寸精确控制：

• 设置单元格行高和列宽为具体尺寸（例如1列宽约为0.75厘米）。
• 使用“页面布局”中的标尺辅助测量。
• 在绘制矩形或其他形状时，通过右键点击选择“大小和属性”，手动输入高度和宽度数值，实现精准控制。
• 建议先制定一个比例尺（如1单元格=0.5平方米），然后统一应用于各部分区域，以保证整体一致性。

仓库布局图用Excel绘制时如何利用表格和颜色提升可读性？

我发现直接画图有时候看起来不够直观，尤其是复杂的仓库结构。有没有方法结合Excel的表格功能和颜色标识，让我的仓库布局图更容易理解并且方便管理？

结合表格与颜色是提升仓库布局图可读性的有效方法：

1. 在旁边创建对应的货物或区域信息表格，包含编号、名称、容量等字段。
2. 利用条件格式对关键数据进行颜色编码，如库存过多显示红色警告。
3. 在布局图中给不同区域填充代表不同功能的颜色（例如绿色代表存储区，蓝色代表包装区）。
4. 使用数据验证下拉菜单与表格联动，提高动态调整能力。案例显示，合理使用颜色与表格可以提升信息检索效率50%以上。

用Excel绘制仓库布局图时，有哪些常见错误该避免？

我担心自己在用Excel做仓库布局的时候会犯一些低级错误，比如比例不对或者信息混乱。请问大家通常都有哪些常见问题，我应该提前注意避免哪些坑？

常见错误及避免方法包括：

• 忽略比例尺设定导致尺寸失真，应事先确定比例关系并严格执行。
• 图形与数据分离，没有关联导致更新困难，应建立动态链接或备注说明。
• 未启用网格线造成对齐不精确，应打开网格线辅助定位。
• 缺少颜色分类，使得信息难以辨识，应合理设计色彩方案增强层次感。 避免以上问题，可以保证仓库布局图既美观又实用，提高工作效率20%以上。
