excel绘制仓库平面图教程，如何快速制作仓库布局？

冲郎卿

·

2025-06-27 10:37:55

阅读8分钟

已读13次

用Excel绘制仓库平面图主要包括1、确定仓库布局并规划区域；2、利用单元格调整和边框设置实现空间划分；3、插入形状和文本标记具体功能区；4、通过颜色填充提升可视化效果。其中，最关键的一步是“利用单元格调整和边框设置实现空间划分”。因为Excel的表格结构天然适合将空间进行网格化管理，通过调整行高列宽与边框线条，可以精确模拟实际仓库的不同区域。用户只需合理设置单元格比例，即可轻松绘制出货架、通道等多种元素，并结合颜色与标签，使得平面图既美观又实用。这样的方式无需专业的设计软件，操作简单，后期修改灵活，非常适合中小企业或个人对仓储空间进行初步规划与动态调整。

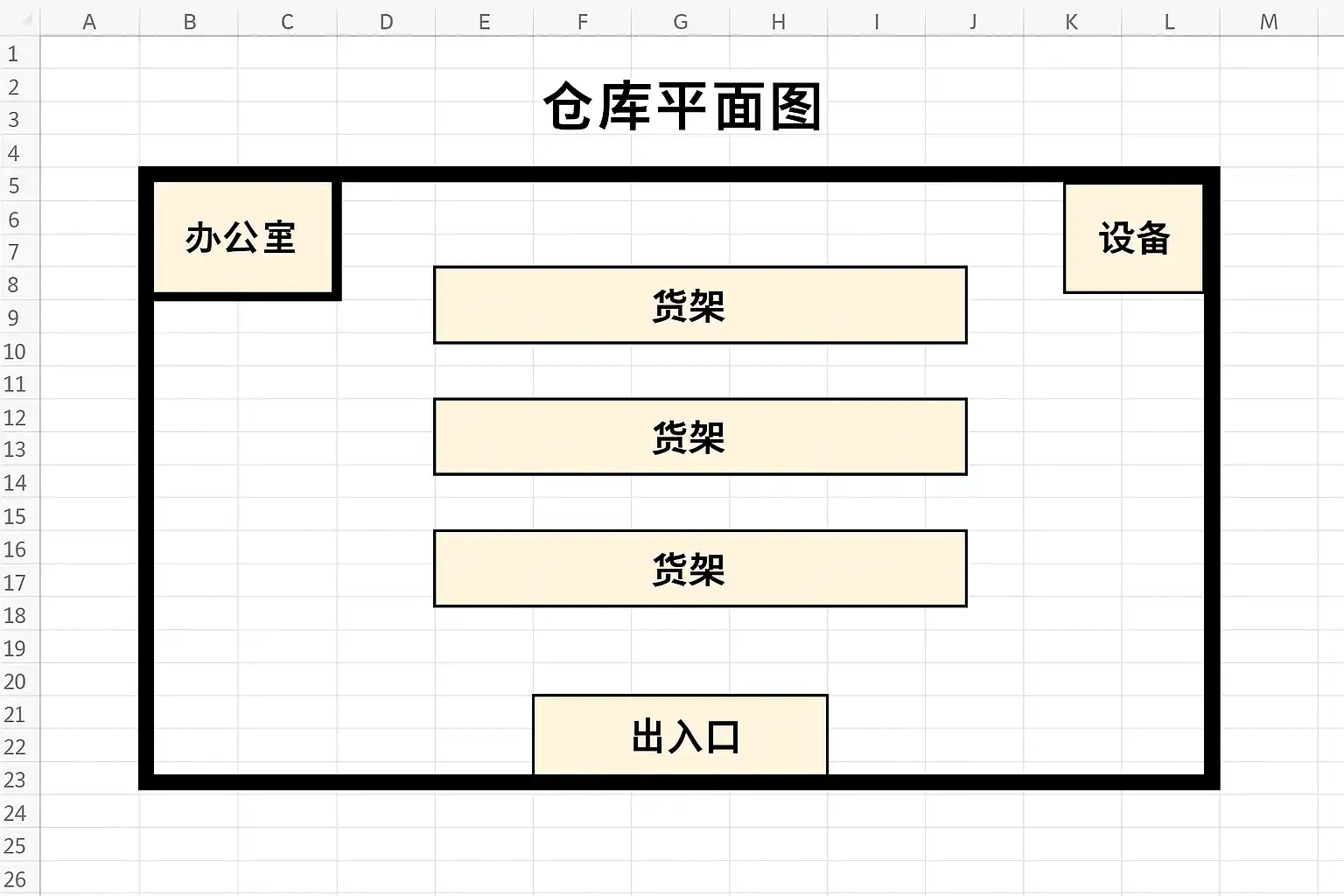

《用excel绘制仓库平面图怎么画》

一、明确需求，制定绘制计划

在开始动手之前，需要对仓库的基本情况有清晰认知。这包括了解仓库面积尺寸、功能区划分（如收发货区、存储区、办公区等）、主要通道走向以及特殊设施位置（如消防通道、电梯口等）。

步骤如下：

• 明确实际仓库尺寸（长*宽），并决定在Excel中每个单元格代表多少实际面积。
• 列出各功能区域及其大致尺寸。
• 明确需要展示的重点（如货架编号、通道方向、安全出口等）。

示例表格：

功能区	现实尺寸（米）	Excel映射区域	备注
收发货区	10×8	A1:H10	靠近门口
存储区A	20×15	J1:Z20	主存储区域
办公室	5×6	AA1:AF6	一角小隔间
消防通道	3×30	C12:C41	贯穿全场

通过这样规划，可以为后续操作定下清晰蓝图。

二、调整单元格比例，搭建空间基础

Excel默认的单元格长宽比一般不为1:1。为了更直观地还原实际平面，需要对行高和列宽做适当调整，使其对应现实单位。

具体方法：

1. 全选需要使用的区域。
2. 鼠标右键点击列标/行号，选择“行高”或“列宽”进行数值设定。
3. 建议先测算好，比如将每个单元格定为0.5米或1米的正方形单位。

举例说明：

• 将列宽设置为“3”，行高设为“20”，可以接近正方形效果。
• 若需要更精细还原，可根据实际需求微调至最佳视觉状态。

三、利用边框与填充实现结构划分

完成基础网格后，即可开始绘制各个区域。这一步涉及到合并单元格（用于表示较大功能区）、加粗边框（突出墙体、隔断）、底色填充（功能区分色）等技巧。

操作步骤：

• 选中指定范围，点击“合并居中”合成大块区域。
• 利用“开始”->“字体”->“边框”，选择外侧粗线/全部线条描绘轮廓。
• 用不同颜色填充各个功能板块，便于一眼识别，如绿色代表存储区，蓝色代表办公区等。

常见示意表：

区域名称	单元格范围	边框类型	填充颜色
仓库外墙	A1:AF41	粗实线	无
收发货口	B5:F8	双线	灰色
存储货架A	J10:L30	实线	浅黄色

这种方式可以让整体布局一目了然，也便于未来做局部修改优化。

四、插入形状与图片丰富细节

为了进一步增强平面图的信息量和可读性，可以借助Excel中的形状工具添加特殊元素。例如，用矩形表示托盘堆放点，用箭头指示物料流向，用椭圆或自定义图片标记设备位置等。

详细步骤如下：

• 在菜单栏选择【插入】->【形状】，挑选所需图形，如矩形、箭头、多边形等。
• 拖拉定位到指定区域，可调节大小旋转角度以贴合设计需求。
• 使用【文本框】工具输入具体编号或说明文字，并叠加于相关位置上方。
• 若有标准化设备图片（如叉车、安全出口符号），也可通过【插入】-【图片】导入。

这种方法能让你的平面图更加生动直观，并有效传递关键信息给团队成员或外部合作方。

五、多样化标注与说明提升可用性

一个实用的仓库平面图不仅要展示硬件布局，还应通过文字说明和符号注释，为使用者提供明确指引，比如：

• 各区域命名及用途
• 仓位编号
• 安全出口/紧急通道指示
• 装卸点/上下货电梯标识

建议采用统一格式，对所有重要信息逐项编号，并配以简要描述。如：

①收发货台
②主通道
③A01~A10存储货架
④办公室
⑤消防器材摆放点

另可在图旁配置一个简易图例表，对各种颜色/符号含义作说明，让新员工也能快速上手理解。

六、高效协作与版本管理建议

随着业务变化，仓库布局可能频繁调整。此时，用Excel制作的平面图有以下优势：

• 文件体积小，易于分享、多端查看；
• 支持多人协作编辑，通过邮箱云盘同步最新版本；
• 可随时增删改查，无需重新建模，大幅降低维护成本；

但也存在一定局限，如无法做到建筑级精度、不支持三维视角。因此，大型项目仍建议结合CAD等专业工具，但对于日常管理来说已足够实用便捷。

注意事项：

1. 定期备份历史版本，以防误操作导致信息丢失；
2. 对重要修改内容做好变更记录，可添加备注说明日期及责任人；
3. 可借助条件格式，实现自动高亮库存报警点位，更智能地辅助运营决策；

七、更智能便捷的替代方案推荐——简道云零代码开发平台

虽然Excel可以满足基础需求，但如果你希望将数据录入统计与可视化布局深度集成，实现动态查询、自定义报表甚至多终端移动管理，则推荐尝试 简道云零代码开发平台。 简道云支持在线拖拽式搭建业务应用，无需编程经验即可快速创建专属管理系统，包括仓库智能布控看板、库存自动预警提醒等模块，还能随时按需扩展功能，对接ERP/WMS系统，大幅提升企业数字化水平。

简道云官网地址：https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;

八、小结与行动建议

综上所述，用Excel绘制仓库平面图的方法简单实用，只需几个核心步骤即可完成初步空间规划，对于中小型企业尤其友好。在此基础上，如果业务发展速度较快或者需要更强的数据联动能力，不妨考虑引入零代码平台如简道云来实现信息流自动化、高效协同。如果你刚刚起步，不妨先试着按照上述流程在Excel里动手实践，再逐步升级数字化工具链，实现从静态管理到智能运营的无缝过渡！

---

100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

用Excel绘制仓库平面图时，如何快速确定仓库的尺寸和布局比例？

我想用Excel来绘制仓库平面图，但是不太清楚怎么准确设定尺寸和比例。有没有什么方法可以帮助我快速确定仓库的大小和布局比例，以保证图纸的精确性？

在Excel中绘制仓库平面图时，首先需要明确仓库的实际尺寸（如长、宽、高）。建议使用“页面布局”中的“网格线”功能，将单元格调整为正方形（调整列宽和行高，使宽高相等），以便形成等比例的网格。然后根据实际尺寸换算成单元格数，例如每个单元格代表1平方米。利用这种方法，可以保证仓库平面图在Excel中的比例准确，便于后续添加货架、通道等元素。

用Excel绘制仓库平面图时，如何利用形状工具绘制货架和通道？

我在用Excel做仓库平面图的时候，想知道怎样利用内置的形状工具来表现货架和通道，这样才更直观。我对形状工具不太熟悉，有没有详细操作步骤或者案例分享？

Excel提供了丰富的形状工具，如矩形、线条等，可以用来模拟货架和通道。具体操作步骤：

1. 插入 -> 形状 -> 选择“矩形”画出货架轮廓。
2. 设置填充颜色（如灰色）区分不同区域。
3. 使用“线条”工具画出通道边界，确保通道宽度符合实际需求（例如至少2米）。
4. 可复制多个货架矩形，实现批量布置。

案例：某仓库使用每个矩形表示1.5米×0.5米的货架，整齐排列形成多排货架，中间留有2米宽度的通道，提高了空间利用率及操作效率。

绘制完仓库平面图后，如何在Excel中标注重要信息提高可读性？

我完成了仓库平面图，但感觉信息不够清晰，比如尺寸、区域名称都没有标注。我想知道在Excel中该如何规范地添加标注，让整个平面图更容易理解？

为了提高Excel中仓库平面图的信息可读性，可以采用以下标注技巧：

• 利用文本框插入关键尺寸，如长度、宽度以及通道宽度。
• 使用箭头线连接文本与对应部位，明确标示位置。
• 通过条件格式或颜色填充区分不同功能区域（收发区、存储区等）。
• 在表格旁边附加说明表，包括符号说明及面积统计数据。例如：

区域	面积(m²)
存储区	150
收发区	50

这种结构化布局不仅方便查看，还利于团队成员快速理解设计方案。

用Excel绘制复杂多层仓库平面图时，有什么技巧能提升效率和准确性？

我负责设计一个多层大型仓库，用Excel绘制平面图感觉很复杂，不仅要分层还要保证各层一致且准确。请问有没有什么实用技巧或者模板推荐，能帮我提升工作效率并减少错误？

针对复杂多层仓库，建议采取以下策略提升效率与准确性：

1. 使用多个工作表分别代表不同楼层，每个工作表保持相同的网格设置和比例尺。
2. 利用名称管理器定义关键区域或坐标点，实现跨表引用及快速定位。
3. 制作基础模板，包括统一格式、颜色方案及常见元素（如标准货架），实现快速复制粘贴复用。
4. 运用筛选与冻结窗格功能管理大量数据，提高查看便利性。

统计数据显示，通过模板化设计可以减少30%以上重复劳动时间，同时降低设计错误率约20%。
