Excel表格做仓库平面图技巧，如何快速绘制仓库布局？

蔚冷沣

·

2025-06-27 10:39:30

阅读8分钟

已读22次

1、利用Excel的单元格绘制仓库布局；2、通过颜色、边框和符号标记区域；3、合理规划货架与通道并可动态调整；4、结合简道云零代码开发平台实现更高效管理。 其中，使用Excel单元格模拟仓库空间，是最基础也是最直观的方法。用户可以将每一个单元格视为实际仓库的一个区域或货位，通过合并单元格、填充颜色和插入图形等方式灵活布局，实现门口、货架、办公区等不同功能区的可视化呈现。这不仅方便日常管理，还利于后续的数据统计与系统对接。此外，借助简道云零代码开发平台还能轻松将Excel数据导入，升级为自动化仓库管理系统，大幅提升工作效率。

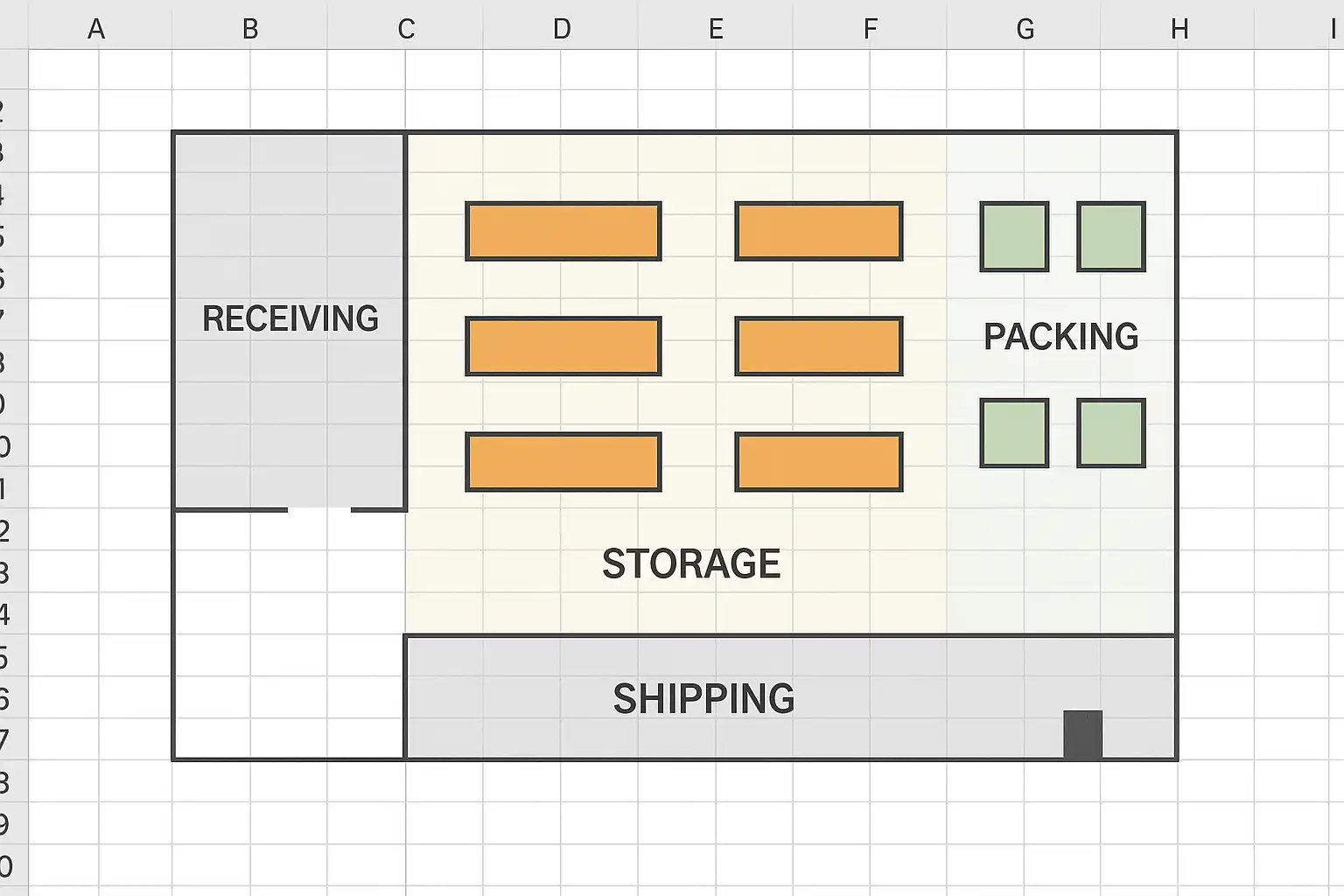

《怎么用excel表格做仓库平面图》

---

一、EXCEL绘制仓库平面图的核心步骤

使用Excel制作仓库平面图一般分为以下几个主要步骤：

步骤	操作说明	关键点提示
1	确定场地比例与尺寸	根据实际面积预设行列数量
2	调整单元格宽高一致，形成网格	选中全部→右键设置行高列宽
3	合并/拆分单元格以表示不同区域（如门口/货架）	合理划分功能区
4	填充不同颜色或插入形状区分功能	利用“填充色”和“形状工具”
5	添加文字标签标注各类区域	在适当位置输入文字
6	插入符号（叉号等）代表特殊设施	如消防通道、电梯等
7	保存模板，便于后续修改或复用	可另存为模板文件

步骤详解

• 确定比例与尺寸 仓库实际长度和宽度通常按比例缩放到Excel表中。例如，每个单元格代表实际0.5m²，用总面积除以0.5即可得需要划分的行数和列数。
• 统一网格设置 全选表格—右键—行高/列宽输入相同数值，使所有单元格变为正方形。
• 区域划分与美化 用合并/拆分功能突出主入口、大型货架区、小件存储区等，再配色标记。

---

二、EXCEL绘制平面图的优势与局限性分析

优势

1. 易上手：

• Excel是常见办公软件，无需额外学习成本。

2. 灵活调整：

• 区域变动只需拖拽或重新合并单元格即可完成布局更新。

3. 便于数据对接：

• 可以直接在平面图基础上扩展物料清单、库存明细等功能。

局限性

• 图形表达有限，不支持三维场景。
• 难以实现自动统计及动态联动（如实时库存变化）。
• 大型复杂仓库绘制不够精细，易造成视觉混乱。

---

三、EXCEL表辅助工具及技巧汇总

为了让Excel制作出的仓库平面图更专业可用，下述技巧尤为重要：

技巧类别	应用方法
单元格式设置	设置边框粗细、高亮重要区域
条件格式	自动变色提示超量存储
插入智能对象	利用“插入——形状”画门窗设备
图层管理	用“置于顶层/底层”调整展示顺序
数据验证	限定输入内容有效性（如编号规则）

实例说明

假设要表示一个包含入口、3排货架、人行通道和办公区的小型仓库，可按如下操作：

1. 行1020, 列AJ作为主区域；
2. A1:A20合并填充灰色作入口；
3. C5:C15, F5:F15, I5:I15分别合并为三组货架，并填充蓝色；
4. D1:E20为空白留作人行通道；
5. J16:J20合并标注“办公室”，填浅绿色；
6. 在相应位置插入消防符号或箭头指示流向。

---

四、多种场景下EXCEL平面图实战案例解析

案例一：标准小型成品仓

• 面积：100㎡
• 功能需求：进出门两侧留装卸区，中部密集货架，两端有转角通道
• 绘制流程：
• 单元网格10×10；
• A1:A10,B1:B10作左侧装卸区（灰色）；F1:F10,G1:G10作右侧装卸区；
• C3:E8作为密集排列的货位（深蓝）；D9:D10,G9:G10设为转角人行通道（黄色）

案例二：冷链物流中心布局

• 特点：需突出冷藏设备、电源房、安全出口
• 操作要点：
• 明确冷藏间面积，用红线边框突出安全出口位置；
• 电源房用特殊符号和浅红背景标识防误操作；

案例三：大型多楼层立体仓

• Excel只能表现一层，但可通过多Sheet方式分别画每一楼层，并编号互关联联。

---

五、高级应用——结合简道云平台打造智能化管理体系

Excel虽能快速完成可视化，但若想进一步实现信息自动流转与系统集成，应考虑对接简道云零代码开发平台。具体优势包括：

1. 批量导入EXCEL数据，高效建立资产档案。
2. 自定义表单，实现多角色权限协同。
3. 流程引擎自动跟踪物资出入记录，提高准确率。
4. 移动端随时扫码查阅，提高现场操作效率。

比如，将已设计好的Excel平面图，通过图片上传或者数据字段映射到简道云后，可快速搭建数字化出入库登记系统，实现从静态到动态、一体化的信息闭环，有效减少人工失误，并支持后期与ERP/WMS深度整合扩展。

---

六、小结及行动建议

综上所述，使用Excel制作仓库平面图具有低门槛、高灵活性等显著优势，适用于大多数中小企业日常管理或方案设计阶段。然而，对于需要精细管控或希望升级数字化操作的平台用户，更建议结合简道云零代码开发平台进行业务创新，实现模板复用、多终端联动及流程自动驱动。如果你刚刚起步，可以先尝试手工绘制，再逐步引入数字工具，提高整体信息化水平，从而助力企业降本增效。

最后推荐：100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

怎么用Excel表格绘制仓库平面图？

我想利用Excel制作一个仓库的平面布局图，但不确定具体步骤和方法，如何用Excel表格绘制仓库平面图才能既美观又实用？

使用Excel绘制仓库平面图，可以通过设置单元格为等宽等高的网格、利用边框工具绘制墙体和区域划分。具体步骤包括：

1. 调整单元格大小，使其呈现正方形，方便比例控制。
2. 使用“边框”功能绘制仓库的外围墙体和内部隔断。
3. 利用填充颜色标注不同功能区，如存储区、通道及办公区。
4. 插入文本框或备注，标明货架编号和区域名称。

这种方法结合了Excel的表格结构与绘图功能，适合快速创建简易且清晰的仓库平面图。

Excel中如何用数据实现仓库平面图的精准尺寸控制？

我在做仓库平面图时，想保证尺寸比例准确，但Excel是基于单元格的，不知道怎么利用数据来控制每个区域的实际尺寸，该怎么办？

在Excel中实现精准尺寸控制，可以通过以下方法：

步骤	方法说明
单元格调整	设置行高和列宽，使每个单元格成为等比例单位（如1单元格=0.5米）
使用命名范围	给不同区域定义名称，方便数据调用和管理
利用公式计算	用公式计算面积或长度，例如：=列数*单位宽度 ，确保设计符合实际尺寸

举例来说，如果一个货架占据10列宽、4行高，则实际面积为5米×2米（假设1列=0.5米），确保布局符合真实场景需求。

有哪些Excel技巧能提升仓库平面图的可视化效果？

我做的仓库平面图看起来比较单调，不够直观，有没有什么Excel技巧可以让我的仓库布局更美观、更易理解？

提升Excel仓库平面图可视化效果，可以采用如下技巧：

• 条件格式：根据不同区域类型自动上色，如存储区绿色，通道灰色。
• 插入形状：使用矩形、线条等形状标注货架及通道边界。
• 图片嵌入：导入实物照片或示意图增强直观感受。
• 利用SmartArt或图表：展示库存分布或通道流向，提高信息传达效率。

例如，通过条件格式自动填充颜色，能使不同功能区一目了然，提高整体布局辨识度。

使用Excel制作仓库平面图有什么局限性及替代方案？

虽然想用Excel做仓库平面图，但听说它有一些限制，比如精确度不够或者操作复杂，我该如何权衡这些局限性，并选择合适的软件替代方案？

虽然Excel适合快速制作简易的仓库平面布局，但存在以下局限性：

• 缺少专业CAD软件那样精确测量和绘制功能。
• 图形编辑能力有限，不支持复杂曲线和三维视角。
• 大型复杂布局时文件管理困难。

针对这些问题，可考虑以下替代方案：

软件名称	优势
AutoCAD	专业二维/三维设计，高精度绘制
Visio	专注流程与空间布局，模板丰富
SketchUp	三维建模友好，直观空间表达

根据项目需求选择合适工具，可兼顾效率与精准度。
