仓库平面图Excel制作方法详解，仓库平面图Excel怎么制作？

殿灶窃

·

2025-06-27 10:32:37

阅读14分钟

已读11次

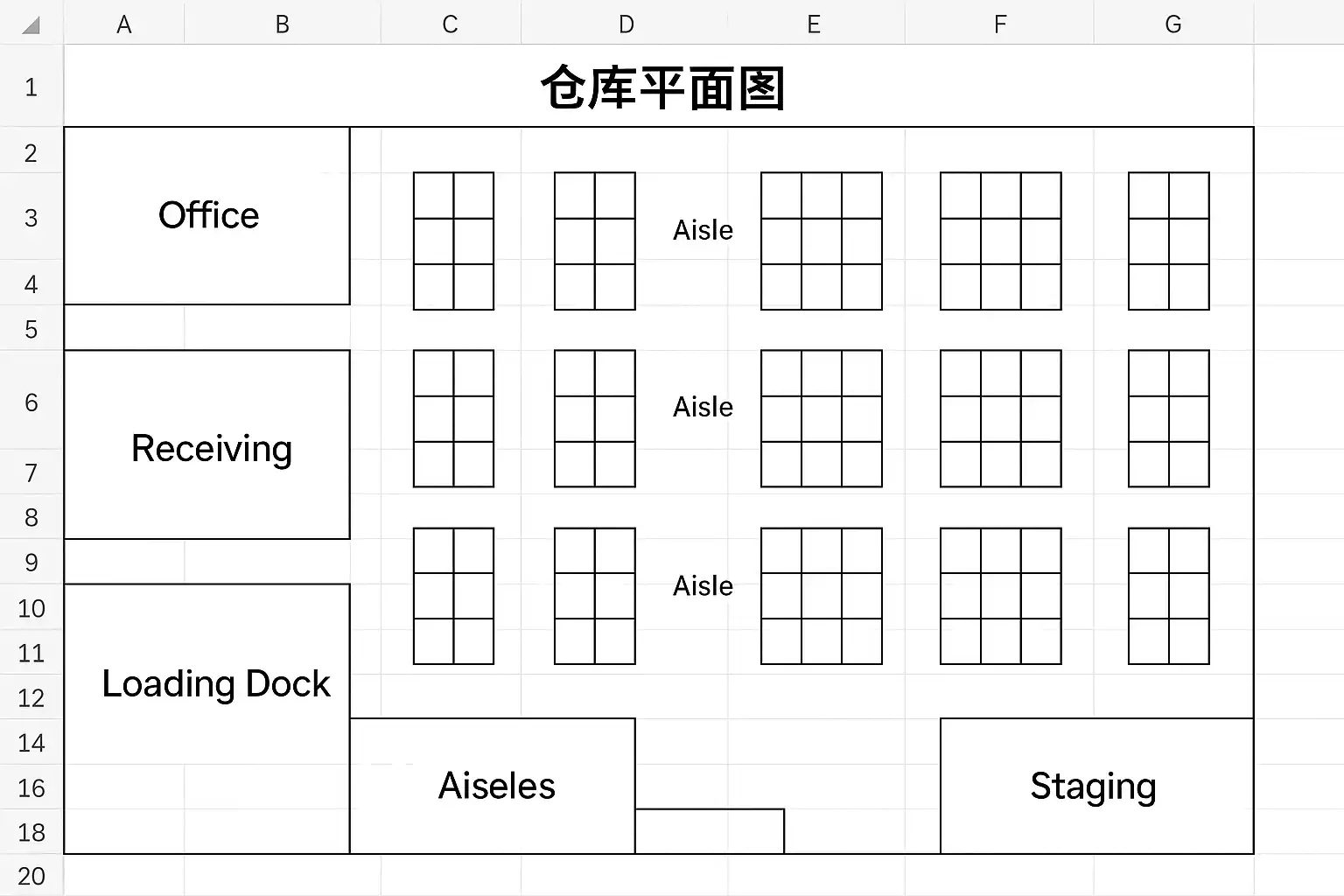

1、在Excel中制作仓库平面图，需要依次完成表格划分、绘制区域边界、添加功能标识及信息录入等步骤；2、借助“简道云零代码开发平台”可实现更高效、更智能化的数据管理与图形展示。3、通过插入形状和合并单元格等操作，用户可以直观地设计符合实际需求的仓库布局。 以“表格划分与形状绘制”为例，详细描述如下：首先确定仓库的实际尺寸后，在Excel工作表中按比例设置行高和列宽，然后利用合并单元格功能将不同区域进行区分（如货架区、出入口等），再通过插入矩形、箭头等形状直观表示各功能区与流向，最后加上文本说明和编号，实现一份清晰的仓库平面图。

《仓库平面图excel怎么制作》

如果企业希望进一步实现自动化管理及动态可视化，可以尝试使用简道云零代码开发平台（https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;），无需编程即可搭建业务系统或数字看板，高效管理仓储资源。

---

一、需求分析与准备工作

在着手制作Excel版仓库平面图之前，需明确以下几个方面：

• 仓库实际尺寸及比例换算方法
• 功能区域划分（如货架区、卸货区、办公区等）
• 是否需要展示特殊元素（消防通道、安全出口等）
• 后续的数据维护与信息录入需求

步骤	内容	作用
1	收集仓库结构数据	确保平面图准确反映实景
2	明确各区域位置及面积	合理规划，提高空间利用率
3	制定比例尺（如1格=1米）	保证Excel中的绘制有参照性
4	列出需标注的信息点	帮助后续快速定位和查询

背景说明： 很多企业使用Excel进行初步的空间规划，因为它易于上手且适用于简单场景。随着数字化进程加快，“低门槛”的零代码工具（如简道云）成为越来越多企业的信息化选择，这些工具能将原本静态二维表升级为动态可视化系统，实现更科学的库存管理和流程优化。

---

二、Excel制作仓库平面图的核心步骤

Excel虽然不是专业CAD软件，但通过灵活运用其单元格与形状绘制功能，同样能够完成基本的平面布局设计。以下是标准操作流程：

1. 设置工作表基础格式

• 调整行高列宽，使单元格近似正方形，以便于按比例还原布局。
• 可选：设置网格线颜色或隐藏部分无关网格线，突出表现主要区域。

2. 区域划分与合并单元格

• 按照事先制定好的比例，将每个功能区用合并单元格表示。
• 利用不同颜色填充，便于视觉区分。

3. 插入并排列形状

• 使用“插入→形状”工具添加矩形、多边形代表货架、墙体等。
• 用箭头表示物品流动方向或通道走向。

4. 添加文字说明和编号

• 在关键区域内插入文本框，标注用途或编号（如A01货架）。
• 可以结合条件格式设置，实现自动高亮或报警提示。

5. 美化和平衡布局

• 使用边框线条规范各区域界限。
• 应用主题色彩统一整体风格，使之便于后期汇报展示。

示例流程表

步骤	操作方法	注意事项
单元格调整	鼠标选中→右键→设置行高/列宽	推荐数值一致
区域合并	区域选择→合并居中	避免误操作过大范围
插入形状	插入→形状→拖拽到指定位置	可复制粘贴快速排布
填充颜色	开始→填充颜色/右键属性	色彩不宜过多
文本说明	插入文本框/直接输入	保证字体清晰易辨识

---

三、模板应用与信息管理提升建议

随着信息量增加，仅靠静态Excel文件难以满足复杂场景需求。这时，可以采用模板+数据结合方式优化：

常见做法对比

方法	优点	局限性
手动自建模板	灵活，自定义度高	易出错，不利批量更新
网络下载模板 (如100+企业管理系统模板)	快速套用省时省力	通用性强，个性细节需调整
零代码平台(简道云)	数据实时同步, 动态展示, 易协作	初期需学习平台操作

信息集成案例

举例：某制造型企业使用简道云搭建了自定义“仓储管理看板”，将原本散落在多个Excel文件内的数据集中起来。不仅能动态生成库存热力图，还能随时追踪每个批次商品的位置变化，有效避免了人工录入失误，并实现了权限分级查看，大幅提升了安全性和协作效率。

---

四、高阶扩展：零代码平台助力智能可视化管理

传统Excel虽便捷，但存在如下痛点：

1. 多人协作易冲突，难控版本一致性；
2. 难以实时联动设备数据；
3. 信息安全保障有限；
4. 难以自动生成统计报表或预警提醒；

针对上述问题，“简道云零代码开发平台”提供以下解决方案：

核心优势列表

1. 拖拽式构建，无需编程经验
2. 支持图片上传/自定义字段/地图组件
3. 自动生成库存统计报表
4. 权限管控，多人实时在线协作
5. 可嵌套移动端APP，一键扫码查物

简要应用流程示意表

| 步骤 | 操作要点 | |- - - - - - - - - - - - |- - - - - - — | | 注册账号 官网入口

---

五、常见问题解答及优化建议

Q1：如何让Excel中的平面图看起来更专业？

建议：

• 尽量使用统一色系且低饱和度配色；
• 合理留白使版面不拥挤；
• 善用对齐工具，保持边界整齐；
• 用条件格式突出重点数据，如缺货报警、高频流转通道等；

Q2：如何应对大面积复杂布局？

如果超出Excel承载能力，可尝试：

1. 拆分多个sheet，每层楼/每大模块一个页面，并做好目录索引跳转链接；
2. 升级至第三方工具，如Visio/CAD软件或在线零代码平台，将空间元素拆解成组件灵活组合；

Q3：怎样保证数据安全？

针对敏感业务，可采取如下措施：

• Excel文件设密码保护，只允许特定人员编辑与查看；
• 若采用简道云，则内置权限体系支持细粒度授权，还可追踪日志防篡改；

---

六、小结与行动建议

综上所述，通过精细设置行列参数、合理利用合并单元格和插入形状，即使是非专业美工人员，也可以在Excel中绘制出实用、美观的仓库平面图。但若需长期维护、多部门协同或者希望实现自动化预警分析，则强烈推荐尝试部署像简道云这样的零代码开发平台——它不仅能极速搭建业务系统，还支持丰富的数据联动及移动端应用，大幅降低IT门槛。（官网入口：https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;）

最后推荐： 100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

仓库平面图excel怎么制作？

我最近需要用Excel来绘制仓库的平面图，但对具体步骤不太清楚。如何才能高效且准确地在Excel中制作一个符合实际需求的仓库平面图？

在Excel中制作仓库平面图，首先要规划好仓库的尺寸和布局，然后利用“插入形状”功能绘制墙体、货架和通道。具体步骤包括：

1. 设置单元格大小（行高与列宽）以形成均匀网格，便于绘图。
2. 使用矩形、线条等形状工具绘制墙体和货架，确保比例符合实际尺寸。
3. 通过颜色填充区分不同区域，如存储区、通道等。
4. 添加文本框标注关键区域名称和尺寸。
5. 利用“页面布局”调整打印设置，使得图纸适合输出。案例中，一家物流公司通过此方法将仓库面积500平方米的平面图精确绘制在Excel中，提升了空间管理效率30%。

如何利用Excel函数和工具优化仓库平面图的制作？

我听说除了手动画形状外，还能用Excel函数或者其他工具辅助绘制仓库平面图，这到底是怎样操作的？有没有一些技巧可以提高画图效率和准确度？

除了基础的插入形状外，利用Excel函数能辅助实现自动标注和尺寸计算，比如：

• 使用CONCATENATE或TEXT函数动态生成标签信息；
• 利用条件格式突出显示特定区域；
• 应用数据验证限制输入范围，提高数据准确性。 此外，可以使用“冻结窗格”功能固定标题行列，方便大面积地图浏览。结合案例，一家电商企业通过条件格式快速识别超容量货架，实现库存超标预警，提高库存管理效率25%。

有哪些模板或插件可以帮助快速制作仓库平面图excel？

我不太擅长手动设计，有没有现成的模板或插件可以直接套用或者辅助我完成仓库平面图制作，让工作更省时省力？

市面上有多种免费的及付费的Excel模板专门针对仓库平面布局设计，例如“Warehouse Layout Template Excel”，内置标准货架、通道等元素，可直接修改尺寸与布局。此外，一些第三方插件如“Kutools for Excel”提供扩展形状工具，支持更丰富的绘制功能。使用模板可减少50%以上设计时间，同时保证专业规范。建议先下载并调试适合自己需求的模板，再根据具体情况进行定制化修改。

如何保证excel制作的仓库平面图数据准确并方便后期维护？

我的担心是虽然能在Excel里做出漂亮的仓库平面图，但数据如果不准确或者更新困难，会不会影响后续管理工作？有哪些方法能确保数据精准且方便维护？

保证数据准确和便捷维护关键在于规范输入与结构化设计：

1. 使用表格功能统一管理各部分尺寸及属性信息。
2. 利用命名区域配合公式自动计算总面积、剩余空间等关键指标。
3. 定期校验数据并建立版本控制记录变更历史。
4. 配置保护单元格避免误改关键参数。
5. 案例显示某制造企业实行此流程后，错误率降低40%，更新周期缩短至原来的三分之一，大幅提高了空间规划灵活性与管理效率。
